89
2Combiné d’instruments
2. Combiné d’instruments
Témoins d’alerte et
indicateurs ............................. 90
Instruments et compteurs.......... 95
Écran multifonctionnel ............... 98
Écran Moniteur d’énergie/
Consommation...................... 102

902. Combiné d’instruments

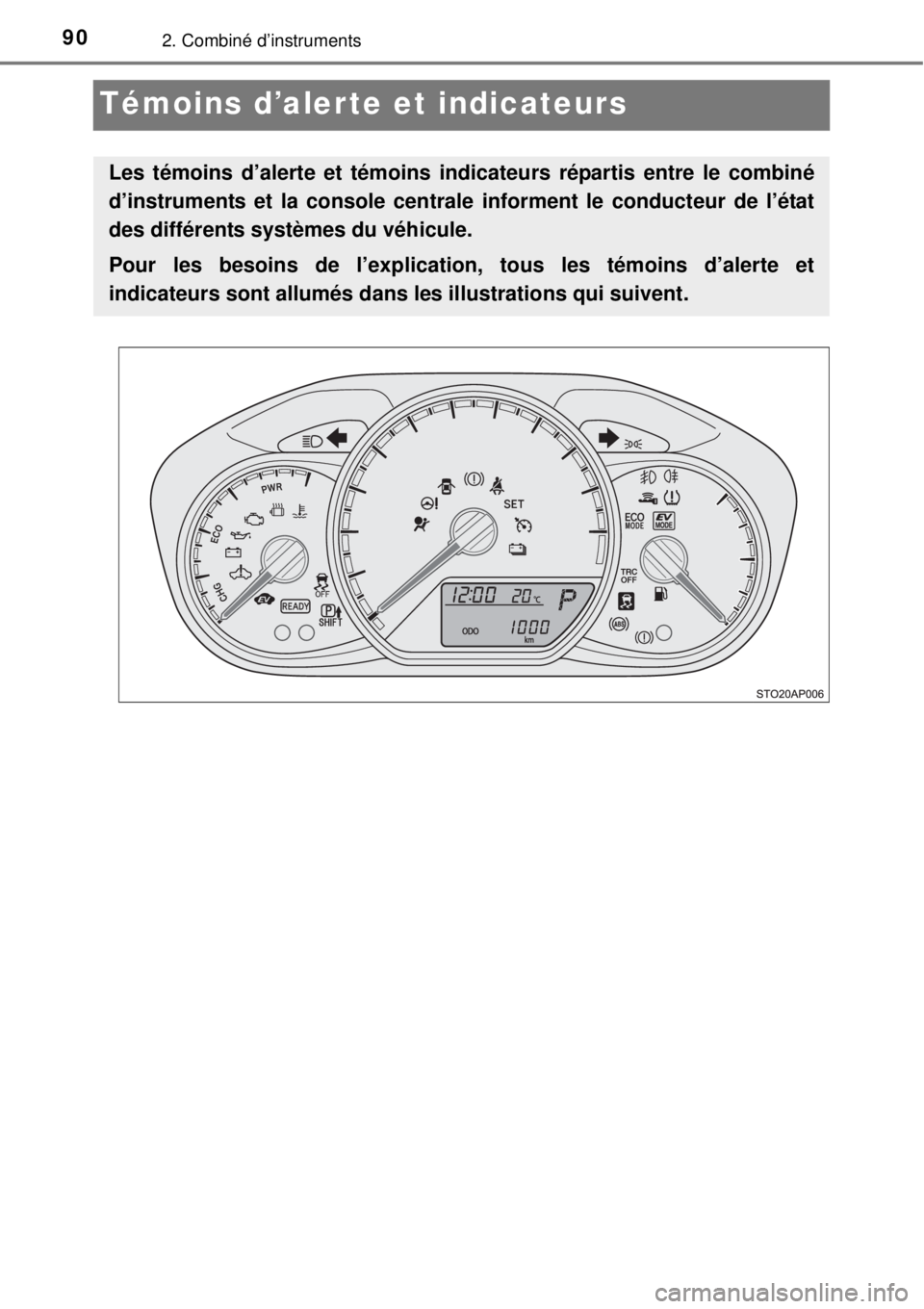

Témoins d’alerte et indicateurs
Les témoins d’alerte et témoins indicateurs répartis entre le combiné
d’instruments et la console centrale informent le conducteur de l’état
des différents systèmes du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.

912. Combiné d’instruments
2
Combiné d’instruments
Les témoins d’alerte informent le conducteur de toute anomalie touchant les
systèmes indiqués du véhicule.
Témoins d’alerte
*1
(Rouge)
Témoin d’alerte de système
de freinage (P. 372)*1, 3
Témoin indicateur de perte
d’adhérence (P. 374)
*1
Témoin d’alerte du circuit
de charge (P. 372)*1
(Jaune)
Témoin d’alerte de système
de freinage (P. 374)
*1Témoin d’alerte de basse
pression d’huile moteur
(P. 372)*2
(Jaune)
Témoin indicateur de
régulateur de vitesse
(P. 374)
*1
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
(P. 373)*2, 4
(Jaune)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
(P. 374, 380)
*1Témoin d’alerte du système
hybride (P. 373)*1Témoin d’alerte de batterie
de traction faible (P. 375)
*1Témoin indicateur
d’anomalie de
fonctionnement (P. 373)Témoin d’alerte de porte
ouverte (P. 375)
*1Témoin d’alerte SRS
(P. 373)Témoin d’alerte de réserve
de carburant (P. 375)
*1
Témoin d’alerte ABS
(P. 373)
Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant (P. 375)
*1Témoin d’alerte de
direction assistée
électrique (P. 374)*5Témoins de rappel de
ceinture de sécurité
passagers arrière
(P. 375)

922. Combiné d’instruments
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après la mise en marche du système hybride, ou après quelques
secondes. Si un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas,
c’est le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin s’allume pour indiquer un mauvais fonctionnement.
*4: Le témoin clignote en jaune pour indiquer un mauvais fonctionnement. Le témoin
clignote rapidement en vert pour indiquer que l’antivol de direction n’a pas été
désactivé.
*5: Le témoin s’allume à la console centrale.
*2Témoin d’alerte de
pression des pneus
(P. 375)*1Témoin d’alerte de
demande de position P
(P. 376)
*1Témoin d’alerte de
surchauffe du système
hybride (P. 376)

932. Combiné d’instruments
2
Combiné d’instruments
Les témoins informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Témoins indicateurs
Témoin des clignotants
(P. 191)*1, 3
Témoin de perte
d’adhérence (P. 214)
Témoin de feux de
route (P. 194)
*1
Témoin “TRC OFF”
(P. 214)
Témoin de feux arrière
(P. 193)
*1
Témoin de désactivation du
VSC (P. 215)
*2
Témoin des projecteurs
antibrouillard (P. 198)Témoin de mode électrique
EV (P. 186)
Témoin de feu arrière de
brouillard (P. 198)
*1
Témoin “ECO MODE”
(P. 189)
*2
(Vert)
Témoin indicateur du
système d’accès et de
démarrage “mains libres”
(P. 180)Témoin EV (P. 7 5 )
*2
(Vert)
Témoin indicateur de
régulateur de vitesse
(P. 209)Témoin “READY”
(P. 176, 180)
*2
Témoin “SET” (P. 209)
Témoin “PASSENGER AIR BAG”
(P. 50)*4

942. Combiné d’instruments
*1: Ces témoins s’allument quand vous mettez le contacteur de démarrage sur “ON”
(véhicules dépourvus de système d’accès et de démarrage “mains libres”) ou en
mode DÉMARRAGE (véhicules équipés d’un système d’accès et de démarrage
“mains libres”) pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après la mise en marche du système hybride, ou après quelques
secondes. Si un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas,
c’est le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
*2: Sur modèles équipés
*3: Le témoin clignote pour indiquer que le système est en action.
*4: Ce témoin s’allume à la console centrale.
AVERTISSEMENT
Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte SRS) ne
s’allume pas lorsque vous démarrez le système hybride, cela peut signifier que le
système incriminé n’est pas en mesure de vous offrir sa protection en cas
d’accident, avec pour conséquences le risque que vous-même ou une autre
personne soyez grièvement blessé ou même tué. Si cela se produit, faites contrôler
au plus vite votre véhicule par n’importe quel concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé.
NOTE
Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de surchauffe de
liquide de refroidissement moteur clignote ou s’allume. Dans ce cas, arrêtez
immédiatement le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier
complètement refroidi. (P. 423)

95
2
2. Combiné d’instruments
Combiné d’instruments
Instruments et compteurs
Témoin du système hybride
Indique le niveau de puissance et de régénération du système hybride
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 9 8
Écran multifonctionnel
P. 9 8
Boutons de réglage de la montre
P. 1 0 0
1
2
3
4
5
6

962. Combiné d’instruments
Vous pouvez régler la luminosité des éclairages du tableau de bord (lorsque
le sélecteur d’éclairage est sur marche).
Appuyez sur le bouton de sélection
d’affichage pour afficher la
commande d’éclairage du tableau de
bord. (P. 98)
Ensuite, appuyez longuement sur le
bouton. Appuyez sur le bouton pour
régler la luminosité au niveau de
votre choix.
Conditions d’allumage des instruments et de l’écran d’affichage
Véhicules dépourvus de système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est sur “ON”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode MARCHE.
Commande d’éclairage du tableau de bord
