2014 Peugeot 508 Hybrid Manualul de utilizare (in Romanian)

207
508_ro_Chap08_info-pratiques_ed02-2014

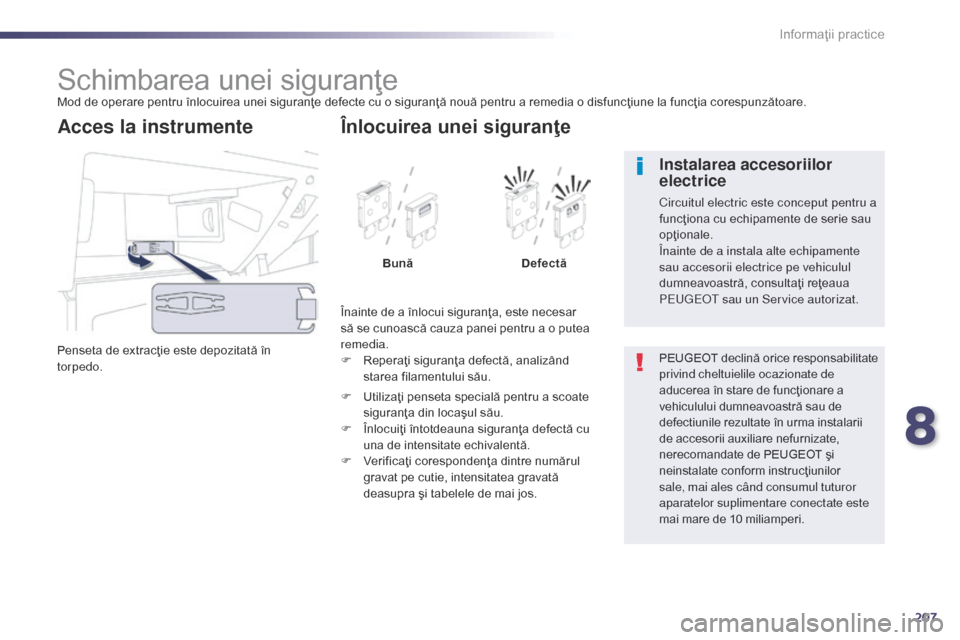

Schimbarea unei siguranţeMod de operare pentru înlocuirea unei siguranţe defecte cu o siguranţă nouă pentru a remedia o disfuncţiune la funcţia corespunzătoare.
Penseta de extracţie este depozitată în
torpedo.
Acces la instrumente
Înainte de a înlocui siguranţa, este necesar
să se cunoască cauza panei pentru a o putea
remedia.
F
R
eperaţi siguranţa defectă, analizând
starea filamentului său.
Înlocuirea unei siguranţe
Bună Defectă
F

U

tilizaţi penseta specială pentru a scoate
siguranţa din locaşul său.
F

Î

nlocuiţi întotdeauna siguranţa defectă cu
una de intensitate echivalentă.
F

V

erificaţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată
deasupra şi tabelele de mai jos. PEUGEOT declină orice responsabilitate
privind cheltuielile ocazionate de
aducerea în stare de funcţionare a
vehiculului dumneavoastră sau de
defectiunile rezultate în urma instalarii
de accesorii auxiliare nefurnizate,
nerecomandate de PEUGEOT şi
neinstalate conform instrucţiunilor
sale, mai ales când consumul tuturor
aparatelor suplimentare conectate este
mai mare de 10 miliamperi.
Instalarea accesoriilor
electrice
Circuitul electric este conceput pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
P
e

ugeot sau un Service autorizat.
8
Informaţii practice

208
508_ro_Chap08_info-pratiques_ed02-2014
Siguranţe în planşa
de bord
Cutia cu siguranţe este aşezată în partea
interioară a planşei de bord (în partea stângă).
Acces la siguranţe
F Deschideţi panoul escamotabil apoi for ţaţi uşor pentru a trece punctele de rezistenţă. Siguranţa
N r. Intensitate
(A) Funcţii
F6 A sau B 15Sistem audio.
F8 3Alarmă.
F13 10Brichetă faţă.
F14 10Priză 12 V faţă.
F16 3Plafonieră spate, lumini de citit spate.
F17 3Plafonieră faţă, oglindă de curtoazie.
F28 A sau B 15Sistem audio.
F30 20Ştergător spate.
F32 10Amplificator audio.
Informaţii practice

209
508_ro_Chap08_info-pratiques_ed02-2014
SiguranţaN r. Intensitate
(A) Funcţii
F3 15Bloc de comenzi geamuri electrice şofer, priză 12 V scaune spate.
F4 15Priză 12 V portbagaj.
F5 30Geam electric secvenţial spate.
F6 30Geam electric secvenţial faţă.
F11 20Modul remorcare.
F12 20Amplificator audio.
F15 20Trapă de mascare a pavilionului panoramic (SW).

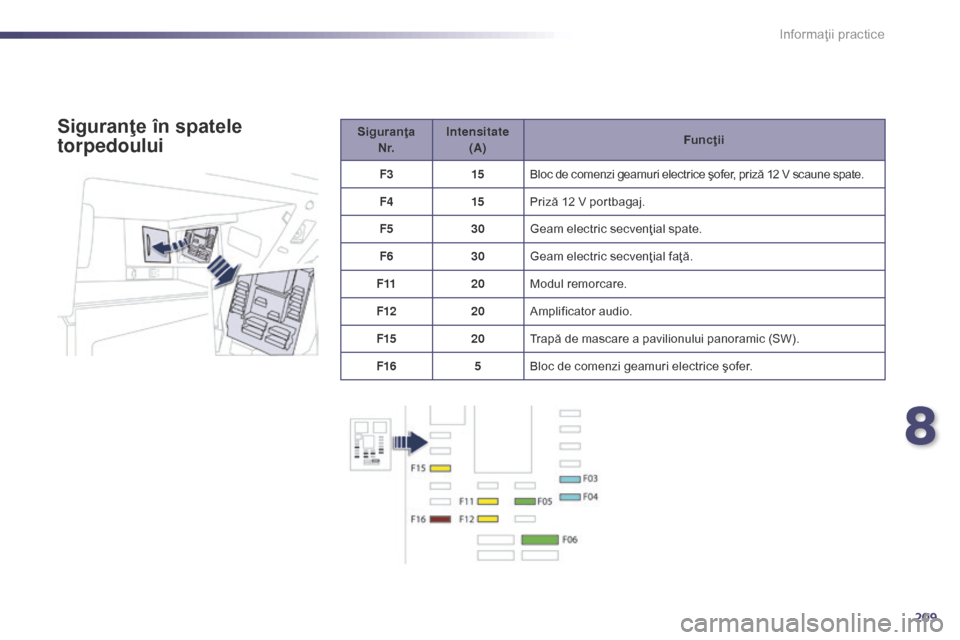

F16 5Bloc de comenzi geamuri electrice şofer.Siguranţe în spatele
torpedoului
8
Informaţii practice

210
508_ro_Chap08_info-pratiques_ed02-2014
Siguranţe în
compartimentul motor
Acces la siguranţe
F Desfaceţi capacul.
F Î nlocuiţi siguranţa (vezi paragraful
corespunzător).
F

D
upă intervenţie, închideţi cu grijă capacul
pentru a garanta etanşeitatea cutiei cu
siguranţe. Siguranţa
N r. Intensitate
(A) Funcţii
F20 15Pompă spălător geamuri faţă/spate.
F21 20Pompă spălător faruri.
F22 15Claxon.
F23 15Lumini de drum dreapta.
F24 15Lumini de drum stânga.
F27 5Mască far stâng.
F28 5Mască far drept.
Cutia cu siguranţe este aşezată în
compartimentul motor aproape de baterie.
Informaţii practice

211
508_ro_Chap08_info-pratiques_ed02-2014
Baterie 12 V
Prezenta acestei etichete, in special
pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii cu
plumb, de 12 V, de tehnologie si cu
caracteristici specifice, care necesita,
in caz de inlocuire sau debransare,
o interventie exclusiva in reteaua
P
e
ugeot sau la un Service autorizat.
Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat dupa
o imobilizarea continua a vehiculului,
a carei durata depinde de conditiile
climatice si de nivelul de incarcare a
bateriei (pana la aproximativ 8 ore). Bateria este situată sub capota motorului.
Pentru acces la baterie:
F

d
eschideţi capota folosind maneta din
interior, apoi pe cea din exterior,
F

în
depărtaţi capacul de plastic pentru a
ajunge la borna (+).
F

d
aca este necesar, desprindeti caseta de
sigurante pentru a retrage bateria.
Acces la baterieInstrucţiuni pentru pornirea motorului cu ajutorul altei baterii, sau încărcarea bateriei descărcate de
pe vehicul.
Inainte de orice interventie
Imobilizati vehiculul, actionati frana
de stationare, treceti cutia de viteze la
punctul mort, apoi taiati contactul.
Verificati ca toate echipamentele
electrice sa fie oprite.
8
Informaţii practice

212
508_ro_Chap08_info-pratiques_ed02-2014
Pornire cu ajutorul altei
baterii
Când bateria vehiculului este descărcată,
motorul poate fi pornit cu ajutorul unei baterii
de rezervă (externă sau de pe un alt vehicul) şi
a unor cabluri de curent.Verificaţi în prealabil ca bateria de
rezervă să fie de 12 V şi de un amperaj
mai mare sau egal cu cel al bateriei
descărcate.
Nu porniţi motorul dacă bateria este
conectată la un redresor.
Nu debranşaţi borna (+) cu motorul
pornit. F

Î
nlăturaţi protecţia de plastic a bonei (+),
dacă vehiculul dumneavoastră are această
echipare.
F

C
onectaţi cablul roşu la borna (+) a bateriei
în pana A , apoi la borna (+) a bateriei de
rezerva B .
F

R

idicaţi la maximum comanda D pentru
blocarea colierului E .
Debransare borna (+)
Rebranşare borna (+)
F Asezati colierul E deschis al cablului pe
borna (+) a bateriei.
F

A
păsaţi vertical colierul E , pentru o bună
asezare pe baterie.
F

B
locaţi colierul, ecartând pintenul de
poziţionare apoi coborând comanda D .
Nu for ţaţi comanda, deoarece, în cazul
în care colierul este incorect poziţionat,
blocarea este imposibilă; reluaţi
procedura.
Informaţii practice

213
508_ro_Chap08_info-pratiques_ed02-2014
F Acţionaţi demarorul vehiculului in pana şi lăsaţi motorul să funcţioneze.
D

aca motorul nu porneste imediat, taiati
contactul si asteptati putin inainte de a face
o noua incercare.
F

A
şteptaţi revenirea turaţiei la ralanti apoi
deconectaţi cablurile de curent în ordine
inversa.
F

R
emontaţi protecţia de plastic al bornei (+),
dacă vehiculul dumneavoastră are această
echipare.
Unele functii nu sunt disponibile cat
timp bateria nu a atins un nivel de
incarcare suficient.Inainte de debransare
Înainte de debranşarea bateriei,
aşteptaţi 2 minute după tăierea contactului.
Închideţi geamurile şi uşile înainte de
deconectarea bateriei.
Dupa rebransare
După reconectarea bateriei puneţi contactul
şi aşteptaţi un minut înainte de a porni, pentru
a permite iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod persistă
anumite disfuncţii, consultaţi reţeaua
P
e

ugeot sau un Service autorizat.
Conform indicaţiilor din rubrica
corespunzătoare, trebuie să reiniţializaţi singuri
(in functie de versiune):
-

c
heia cu telecomandă,
-
t

ransperantul(ele) electric,
-
...

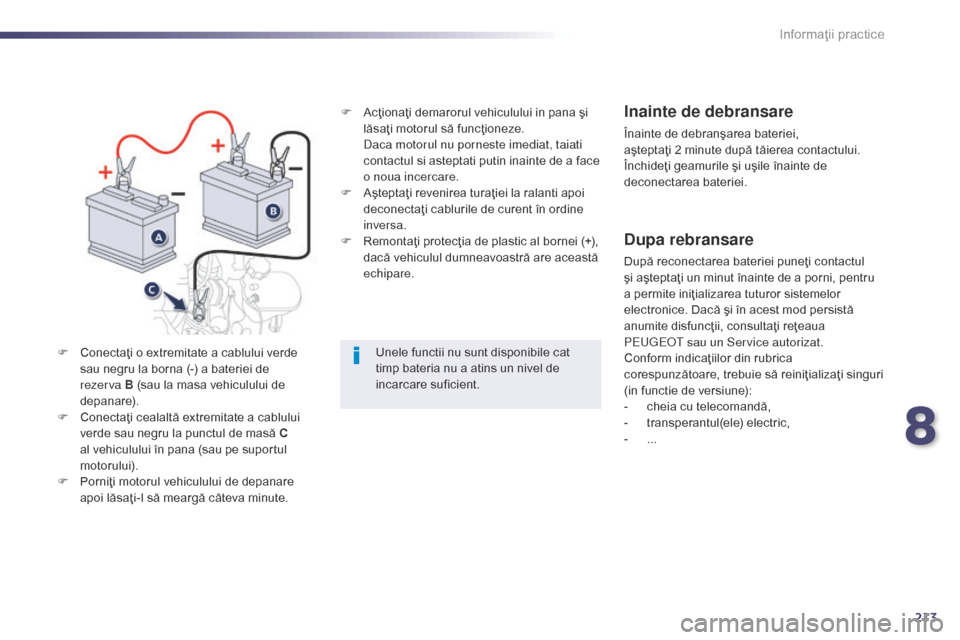

F


C

onectaţi o extremitate a cablului verde
sau negru la borna (-) a bateriei de
rezerva

B (sau la masa vehiculului de
depanare).
F

C

onectaţi cealaltă extremitate a cablului
verde sau negru la punctul de masă C
al vehiculului în pana (sau pe suportul
motorului).
F

P

orniţi motorul vehiculului de depanare
apoi lăsaţi-l să meargă câteva minute.
8
Informaţii practice

214
508_ro_Chap08_info-pratiques_ed02-2014
Reincarcarea bateriei cu un
redresor
F Debranşaţi bateria de pe vehicul.
F R espectaţi instrucţiunile de utilizare date
de producătorul redresorului.
F

R
econectaţi bateria, începând cu borna (-).
F

V
erificaţi starea de curăţenie a bornelor
şi a conexiunilor. Dacă ele sunt sulfatate
(depozit albicios sau verzui), demontaţi-le
şi curăţaţi-le. Cu sistemul Stop & Start, reincarcarea
bateriei nu necesita debransarea.
Este indicat ca, în cazul unei staţionări
îndelungate de mai mult de o luna, să
debranşaţi bateria.
Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plumbul.
Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în nici
un caz aruncate împreună cu resturile
menajere.
Reciclaţi bateriile folosite la un centru
de colectare. Inainte de a manipula bateria, protejati-
va ochii si fata.
Orice operatie pe baterie trebuie
executata intr-un spatiu aerisit si in lipsa
oricarei surse de foc deschis sau sursa
de scantei, pentru a evita riscul de
explozie si de incendiu.
Nu incercati sa incarcati o baterie
inghetata; intai trebuie efectuata
dezghetarea bateriei pentru a evita
riscul unei explozii. Daca o baterie a
inghetat, controlati-o inainte de a o
incarca, in reteaua P
e

ugeot sau la
un Service autorizat care va controla
componentele interne pentru a nu
fi deteriorate si carcasa pentru a nu
fi fisurata, ceea ce ar implica riscul
pierderii de acid toxic si coroziv.
Nu inversati polaritatea şi utilizati numai
un redresor de 12 V.
Nu deconectaţi bateria cu motorul
pornit.
Nu reîncărcaţi bateria fără a deconecta
bornele.
Spalati-va pe maini dupa fiecare
operatiune.
Nu împingeţi vehiculul pentru a porni
motorul, dacă vehiculul este echipat cu
cutie de viteze pilotata sau automata.
Informaţii practice
