2014 Peugeot 508 Betriebsanleitung (in German)

8
215
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA

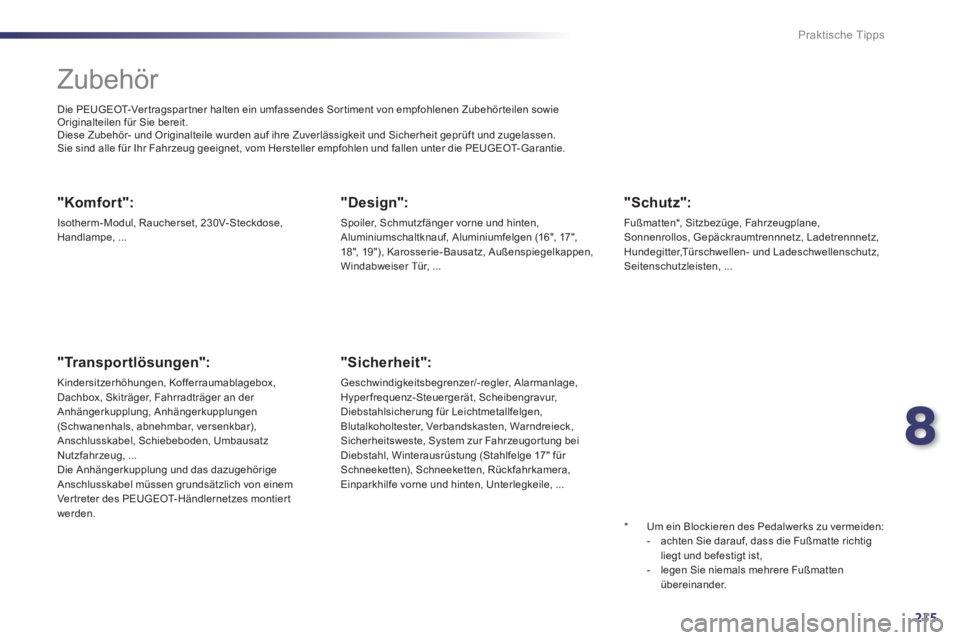

Zubehör
Die PEUGEOT-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit. Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen. Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die PEUGEOT- Garantie.
"Komfor t":
Isotherm-Modul, Raucherset, 230V-Steckdose, Handlampe, ...
"Transportlösungen":
Kindersitzerhöhungen, Kofferraumablagebox, Dachbox, Skiträger, Fahrradträger an der Anhängerkupplung, Anhängerkupplungen (Schwanenhals, abnehmbar, versenkbar), Anschlusskabel, Schiebeboden, Umbausatz Nutzfahrzeug, ... Die Anhängerkupplung und das dazugehörige Anschlusskabel müssen grundsätzlich von einem Vertreter des PEUGEOT-Händlernetzes montiert werden.
"Design":
Spoiler, Schmutzfänger vorne und hinten, Aluminiumschaltknauf, Aluminiumfelgen (16", 17", 18", 19"), Karosserie-Bausatz, Außenspiegelkappen, Windabweiser Tür, ...
* Um ein Blockieren des Pedalwerks zu vermeiden: - achten Sie darauf, dass die Fußmatte richtig liegt und befestigt ist, - legen Sie niemals mehrere Fußmatten übereinander.
"Sicherheit":
Geschwindigkeitsbegrenzer/-regler, Alarmanlage, Hyperfrequenz-Steuergerät, Scheibengravur, Diebstahlsicherung für Leichtmetallfelgen, Blutalkoholtester, Verbandskasten, Warndreieck, Sicherheitsweste, System zur Fahrzeugortung bei Diebstahl, Winterausrüstung (Stahlfelge 17" für Schneeketten), Schneeketten, Rückfahrkamera, Einparkhilfe vorne und hinten, Unterlegkeile, ...
"Schutz":
Fußmatten * , Sitzbezüge, Fahrzeugplane, Sonnenrollos, Gepäckraumtrennnetz, Ladetrennnetz, Hundegitter,Türschwellen- und Ladeschwellenschutz, Seitenschutzleisten, ...

216
Praktische Tipps
508_de_Chap08_info pratiques_ed01-2014_CA
Der Einbau eines nicht von PEUGEOT empfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörung in der elektronischen Anlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen. Wir bitten Sie, dies zur Kenntnis zu nehmen und empfehlen Ihnen, sich an einen Vertreter der Marke PEUGEOT zu wenden, der Ihnen gerne die empfohlenen Geräte und Zubehörteile zeigt.
Einbau von Funksprechanlagen
Vor dem Nachrüsten von Radiokommunikationssendern mit Außenantenne am Fahrzeug haben Sie die Möglichkeit, sich bei den PEUGEOT-Ver tragspar tnern über die technischen Daten der Anlagen (Frequenzband, maximale Ausgangsleistung, Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie 2004/104/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werden können, zu informieren.
Je nach der im Land geltenden gesetzlichen Regelung sind Sicherheitswesten, Warndreieck, Ersatzglühlampen und -sicherungen im Fahrzeug mitzuführen.
Im PEUGEOT-Händlernetz erhalten Sie auch Reinigungs- und Pflegemittel für außen und innen, Nachfüllflüssigkeiten (Scheibenwaschanlage) und Ersatzprodukte (Patrone für Reifenpannenset).
"Multimedia":
Autoradios, mobiles Navigationssystem, mobiler Videobildschirm Takara/Sony, Bluetooth-Freisprechanlage, Lautsprecher, DVD-Spieler, W-Lan, Fahrassistenzsysteme, Video-Halterung, Hyperfrequenz-Steuergerät, ...

9
217
Kontrollen
PEUGEOT & TOTAL
Partner in Sachen
Leistungund Reduzierung des
Kraftstoffverbrauchs
Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams von TOTAL erarbeiten gemeinsam mit PEUGEOT Schmierstoffe, die den jüngsten technischen Innovationen der Fahrzeuge der Marke PEUGEOT Rechnung tragen. Damit haben Sie die Gewähr, die besten Leistungen und eine maximale Lebensdauer Ihres Motors zu erzielen.
Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden entwickelt, um die Effizienz der Motoren und den Schutz der Nachbehandlungssysteme zu optimieren. Um deren ordnungsgemäße Funktion zu gewährleisten, ist es wichtig, die War tungsanweisungen von PEUGEOT einzuhalten.
EMPFEHLUNG

218
Kontrollen
Öffnen der Motorhaube
Öffnen
 Innen: Ziehen Sie den Hebel auf der linken Seite unter dem Armaturenbrett zu sich heran.
Deaktivieren Sie vor sämtlichen Arbeiten im Motorraum das STOP & START-System, um jegliche Verletzungsgefahr, die mit der automatischen Aktivierung des Modus START verbunden ist, zu vermeiden.
Schließen
 Senken Sie die Motorhaube ab und lassen Sie sie aus geringer Höhe zufallen.  Überprüfen Sie, ob sie richtig eingerastet ist.
 Außen: Drücken Sie den Hebel hoch und heben Sie die Haube an. Die Motorhaube wird durch einen Gasdruckzylinder geöffnet und offen gehalten.

9
219
Kontrollen
Bei Fahrzeugen mit HDi-Motor muss die Kraftstoffanlage entlüftet werden, wenn der Tank komplett leer gefahren wurde; siehe entsprechende Abbildung des Motorraums.

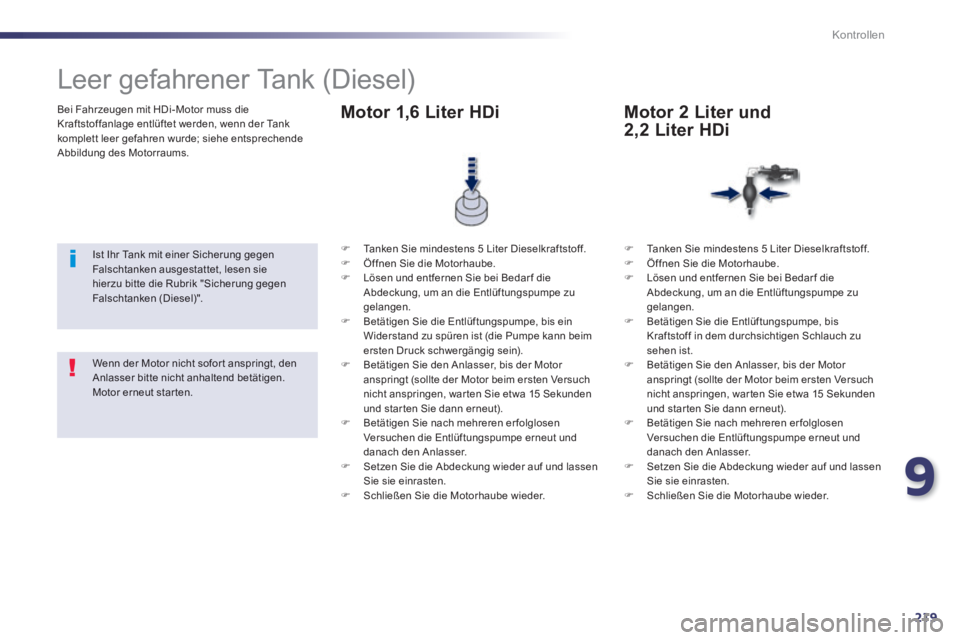

Leer gefahrener Tank (Diesel)
Ist Ihr Tank mit einer Sicherung gegen Falschtanken ausgestattet, lesen sie hierzu bitte die Rubrik "Sicherung gegen Falschtanken (Diesel)".
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Öffnen Sie die Motorhaube.  Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.  Betätigen Sie die Entlüftungspumpe, bis ein Widerstand zu spüren ist (die Pumpe kann beim ersten Druck schwergängig sein).  Betätigen Sie den Anlasser, bis der Motor anspringt (sollte der Motor beim ersten Versuch nicht anspringen, war ten Sie etwa 15 Sekunden und star ten Sie dann erneut).  Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.  Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.  Schließen Sie die Motorhaube wieder.
Motor 1,6 Liter HDi
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Öffnen Sie die Motorhaube.  Lösen und entfernen Sie bei Bedar f die Abdeckung, um an die Entlüftungspumpe zu gelangen.  Betätigen Sie die Entlüftungspumpe, bis Kraftstoff in dem durchsichtigen Schlauch zu sehen ist.  Betätigen Sie den Anlasser, bis der Motor anspringt (sollte der Motor beim ersten Versuch nicht anspringen, war ten Sie etwa 15 Sekunden und star ten Sie dann erneut).  Betätigen Sie nach mehreren erfolglosen Versuchen die Entlüftungspumpe erneut und danach den Anlasser.  Setzen Sie die Abdeckung wieder auf und lassen Sie sie einrasten.  Schließen Sie die Motorhaube wieder.
Motor 2 Liter und
2,2 Liter HDi
Wenn der Motor nicht sofor t anspringt, den Anlasser bitte nicht anhaltend betätigen. Motor erneut star ten.

220
Kontrollen
Motoren Blue HDi
 Tanken Sie mindestens 5 Liter Dieselkraftstoff.  Schalten Sie die Zündung ein (ohne den Motor anzulassen).  War ten Sie ca. 6 Sekunden und schalten Sie die Zündung aus.  Wiederholen Sie den Vorgang 10 Mal.  Betätigen Sie den Anlasser, um den Motor anzulassen.

9
221
Kontrollen
Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.
Benzinmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung
1,6 l 16V V Ti 120 PS
1,6 l 16V THP 155 PS

222
Kontrollen
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
* Je nach Motor version

Dieselmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung 10. Entlüftungspumpe * 11. Entlüftungsschraube * 1,6 l HDi 115 PS
2,0 l HDi 140 PS
