2014 Peugeot 508 Betriebsanleitung (in German)

9
223
Kontrollen
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
* Je nach Motor version

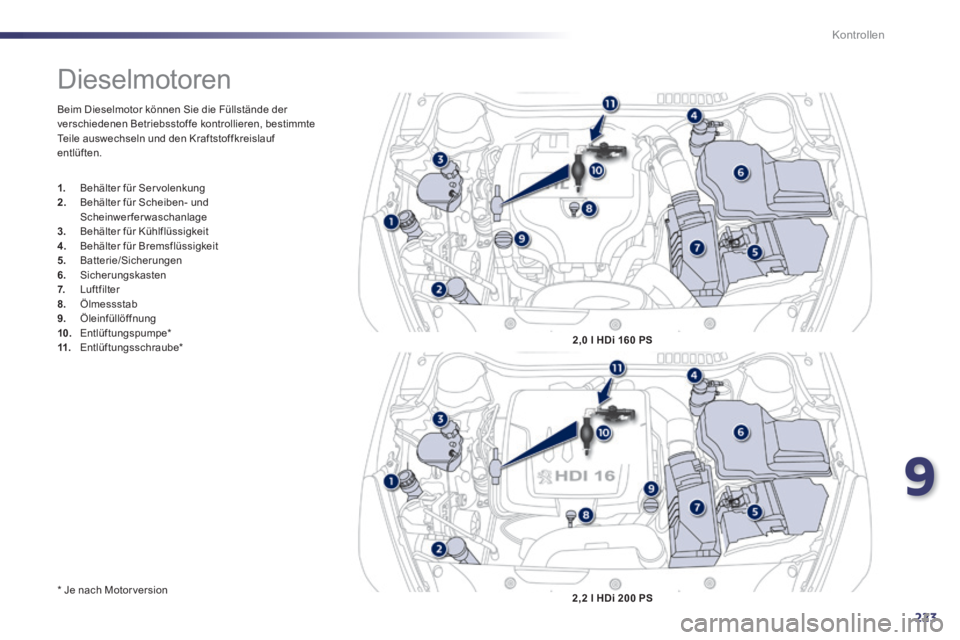

Dieselmotoren
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie/Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung 10. Entlüftungspumpe * 11. Entlüftungsschraube * 2,0 l HDi 160 PS
2,2 l HDi 200 PS

224
Kontrollen

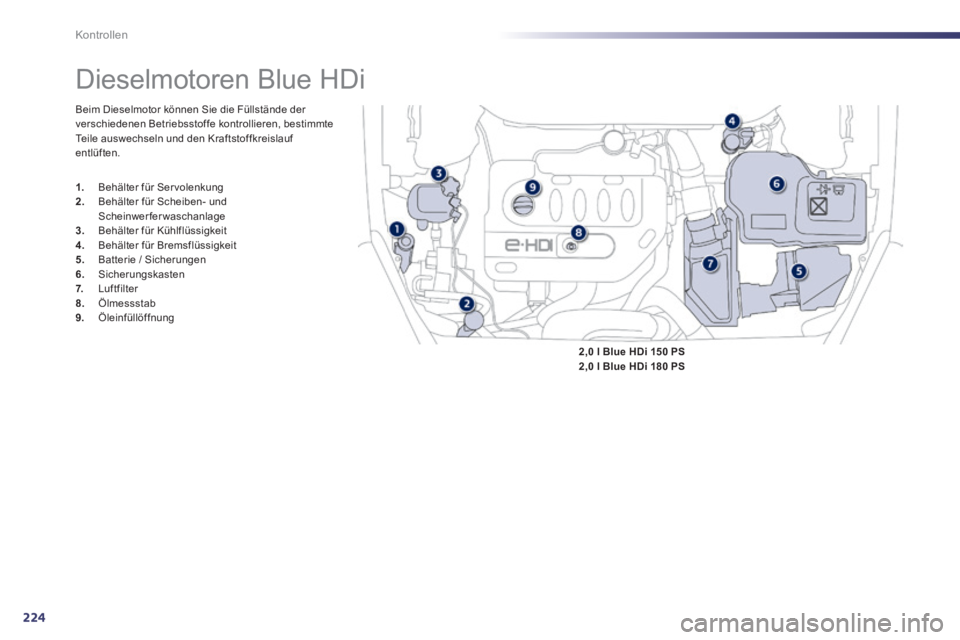

Dieselmotoren Blue HDi
Beim Dieselmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren, bestimmte Teile auswechseln und den Kraftstoffkreislauf entlüften.
1. Behälter für Servolenkung 2. Behälter für Scheiben- und Scheinwerferwaschanlage 3. Behälter für Kühlflüssigkeit 4. Behälter für Bremsflüssigkeit 5. Batterie / Sicherungen 6. Sicherungskasten 7. Luftfilter 8. Ölmessstab 9. Öleinfüllöffnung
2,0 l Blue HDi 150 PS2,0 l Blue HDi 180 PS

9
225
Kontrollen

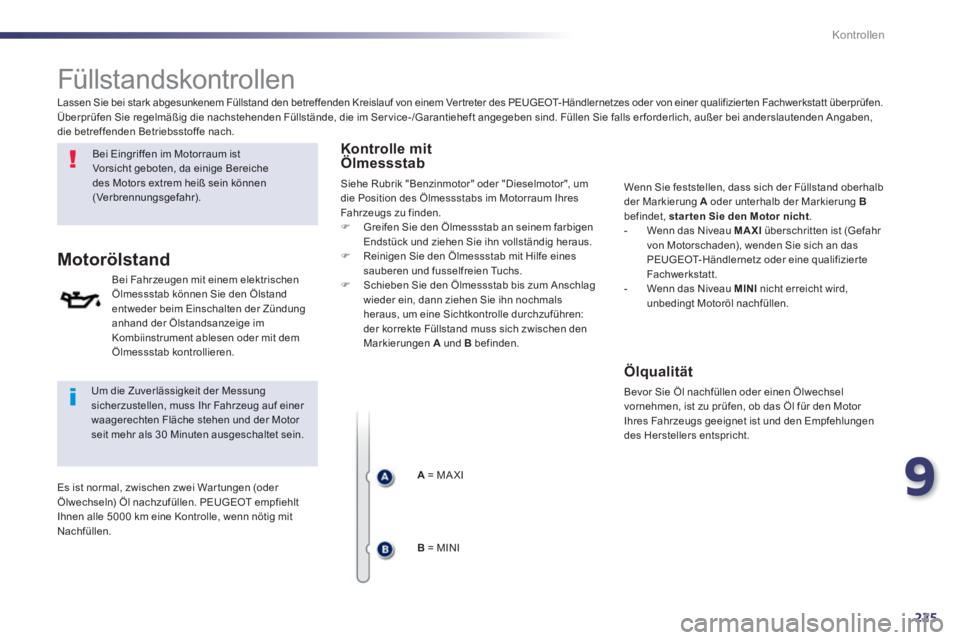

Füllstandskontrollen
Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extrem heiß sein können (Verbrennungsgefahr).
Motorölstand
Bei Fahrzeugen mit einem elektrischen Ölmessstab können Sie den Ölstand entweder beim Einschalten der Zündung anhand der Ölstandsanzeige im Kombiinstrument ablesen oder mit dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung sicherzustellen, muss Ihr Fahrzeug auf einer waagerechten Fläche stehen und der Motor seit mehr als 30 Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei War tungen (oder Ölwechseln) Öl nachzufüllen. PEUGEOT empfiehlt Ihnen alle 5000 km eine Kontrolle, wenn nötig mit Nachfüllen.
Lassen Sie bei stark abgesunkenem Füllstand den betreffenden Kreislauf von einem Ver treter des PEUGEOT-Händlernetzes oder von einer qualifizier ten Fachwerkstatt überprüfen. Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im Service-/Garantieheft angegeben sind. Füllen Sie falls erforderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Kontrolle mit Ölmessstab
Siehe Rubrik "Benzinmotor" oder "Dieselmotor", um die Position des Ölmessstabs im Motorraum Ihres Fahrzeugs zu finden.  Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.  Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.  Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn nochmals heraus, um eine Sichtkontrolle durchzuführen: der korrekte Füllstand muss sich zwischen den Markierungen A und B befinden.
A = MA XI
B = MINI
Wenn Sie feststellen, dass sich der Füllstand oberhalb der Markierung A oder unterhalb der Markierung Bbefindet, star ten Sie den Motor nicht . - Wenn das Niveau MAXI überschritten ist (Gefahr von Motorschaden), wenden Sie sich an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt. - Wenn das Niveau MINI nicht erreicht wird, unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel vornehmen, ist zu prüfen, ob das Öl für den Motor Ihres Fahrzeugs geeignet ist und den Empfehlungen des Herstellers entspricht.

226
Kontrollen

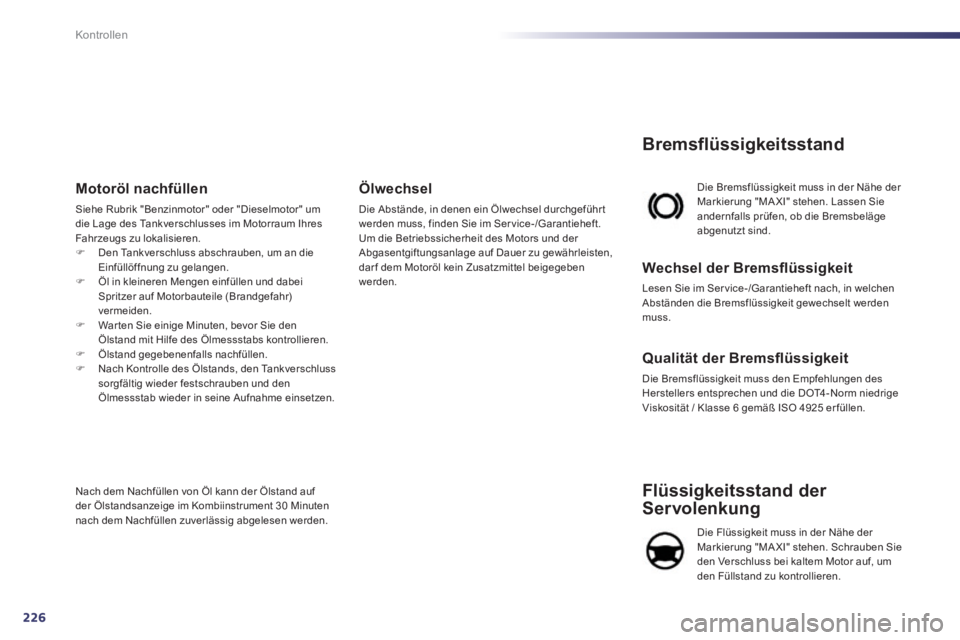

Flüssigkeitsstand der
Servolenkung
Die Flüssigkeit muss in der Nähe der Markierung "MA XI" stehen. Schrauben Sie den Verschluss bei kaltem Motor auf, um den Füllstand zu kontrollieren.
Die Bremsflüssigkeit muss in der Nähe der Markierung "MAXI" stehen. Lassen Sie andernfalls prüfen, ob die Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsfl üssigkeit
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen die Bremsflüssigkeit gewechselt werden muss.
Qualität der Bremsfl üssigkeit
Die Bremsflüssigkeit muss den Empfehlungen des Herstellers entsprechen und die DOT4-Norm niedrige Viskosität / Klasse 6 gemäß ISO 4925 er füllen.
Motoröl nachfüllen
Siehe Rubrik "Benzinmotor" oder "Dieselmotor" um die Lage des Tankverschlusses im Motorraum Ihres Fahrzeugs zu lokalisieren.  Den Tankverschluss abschrauben, um an die Einfüllöffnung zu gelangen.  Öl in kleineren Mengen einfüllen und dabei Spritzer auf Motorbauteile (Brandgefahr) vermeiden.  War ten Sie einige Minuten, bevor Sie den Ölstand mit Hilfe des Ölmessstabs kontrollieren.  Ölstand gegebenenfalls nachfüllen.  Nach Kontrolle des Ölstands, den Tankverschluss sorgfältig wieder festschrauben und den Ölmessstab wieder in seine Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der Ölstand auf der Ölstandsanzeige im Kombiinstrument 30 Minuten nach dem Nachfüllen zuverlässig abgelesen werden.
Ölwechsel
Die Abstände, in denen ein Ölwechsel durchgeführ t werden muss, finden Sie im Ser vice-/Garantieheft. Um die Betriebssicherheit des Motors und der Abgasentgiftungsanlage auf Dauer zu gewährleisten, dar f dem Motoröl kein Zusatzmittel beigegeben werden.

9
227
Kontrollen
Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der Markierung "MA XI" stehen, dar f diese jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht, dar f frühestens eine Stunde nach dem Abstellen des Motors daran gearbeitet werden. Um jedes Risiko einer Verbrühung zu vermeiden, schrauben Sie den Verschluss zunächst nur um zwei Umdrehungen auf und lassen Sie den Druck absinken. Wenn der Druck abgesunken ist, können Sie den Verschluss entfernen und Flüssigkeit nachfüllen.
Wechsel der Kühlfl üssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlfl üssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des Herstellers entsprechen.
Qualität der Reinigungsfl üssigkeit
Um ein optimales Reinigungsergebnis zu erzielen und ein Einfrieren zu vermeiden, dar f die Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw. durch Wasser ersetzt werden.
Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage werden Sie, wenn der Füllstand auf das Minimum abgesunken ist, durch ein akustisches Warnsignal und eine Meldung im Anzeigefeld des Kombiinstruments darauf hingewiesen.
Der Motorventilator Der Motorventilator Der Motorventilatorkann sich auch nach Abstellen des Motors einschalten: achten Siedaher daher daherauf Gegenstände oder Kleidungsstücke, die sich im Ventilator verfangen könnten.
Vermeiden Sie jeden längeren Hautkontakt mit Altöl und sonstigen verbrauchten Betriebsstoffen. Die meisten dieser Flüssigkeiten sind gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte Betriebsstoffe nicht in die Kanalisation oder auf den Boden. Entsorgen Sie das Altöl in den dafür bei einem PEUGEOT-Ver tragspar tner oder einer qualifizierten Fachwerkstatt bereitstehenden Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und schnellstens von einem Ver treter des PEUGEOT-Händlernetzes oder einer qualifizierten Fachwerkstatt nachgefüllt werden.
Füllstand des Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Das Aufleuchten der Service-Leuchte in Verbindung mit einem akustischen Signal und einer Meldung im Anzeigefeld des Kombiinstruments weist Sie darauf hin, dass der Dieselzusatz auf ein Minimum abgesunken ist.
Bei warmem Motor regulier t der Motor ventilator die Temperatur der Kühlflüssigkeit.
Füllen Sie beim nächsten Halt Flüssigkeit nach.

228
Kontrollen
Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei. Prüfen Sie trotzdem, ob die Batterieklemmen sauber und richtig festgezogen sind, vor allem in den Sommer- und Wintermonaten.
Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen diese Elemente ausgetauscht werden müssen.
Luftfilter und Innenraumf ilter
Tauschen Sie den Ölfilter bei jedem Motorölwechsel aus. Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen dieser Austausch zu er folgen hat.
Ölfilter Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & START-System, weist auf die Verwendung einer bleihaltigen 12V-Batterie mit spezieller Technologie und Eigenschaften hin. Der Austausch oder das Abklemmen dieser Batterie ist in jedem Fall durch einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Fachwerkstatt vorzunehmen.
Partikelfilter (Diesel)
Die beginnende Sättigung des Partikelfilters wird Ihnen durch ein kurzzeitiges Aufleuchten dieser Kontrollleuchten und eine Meldung auf der Multifunktionsanzeige angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum Erlöschen der Leuchte mit einer Geschwindigkeit von mindestens 60 km/h fahren, sobald die Verkehrsbedingungen dies zulassen. Falls die Leuchte weiterhin leuchtet, ist zu wenig Additiv vorhanden; siehe Abschnitt "Diesel-Additivstand".
Bei einem Neuwagen kann es bei den ersten Regenerierungen des Partikelfilters verbrannt riechen, was nicht außergewöhnlich ist. Nach längerem Betrieb des Fahrzeugs bei sehr geringer Geschwindigkeit oder im Leerlauf kann beim Beschleunigen ausnahmsweise Wasserdampf am Auspuff austreten. Dies hat keine Auswirkung auf das Fahrzeugverhalten und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Service-/Garantieheft und entsprechend der Motorversion Ihres Fahrzeugs. Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt "12V- Batterie" nach, welche Vorsichtsmaßnahmen Sie vor dem Abklemmen und nach dem Wiederanschließen der Batterie treffen sollten.
Je nach Umweltbedingungen (hohe Staubkonzentration in der Luft...) und Beanspruchung des Fahrzeugs (Fahren im Stadtverkehr...), tauschen Sie diese nötigenfalls doppelt so oft aus . Ein verschmutzter Innenraumfilter kann die Leistung der Klimaanlage beeinträchtigen und unangenehme Gerüche erzeugen.

9
229
Kontrollen
Schaltgetriebe
Das Getriebe ist war tungsfrei (kein Ölwechsel). Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen das Getriebe auf seinen Füllstand kontrolliert werden muss.
Automatisiertes
6-Gang-Schaltgetriebe
Das Getriebe ist war tungsfrei (kein Ölwechsel). Lesen Sie im Ser vice- Garantieheft nach, in welchen Abständen das Getriebe kontrollier t werden muss.
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei (kein Ölwechsel). Lesen Sie im Ser vice-/Garantieheft nach, in welchen Abständen das Getriebe kontrolliert werden muss.
Der Verschleiß der Bremsen ist vom Fahrstil abhängig, vor allem bei Fahrzeugen, die im Stadtverkehr und auf kurzen Strecken eingesetzt werden. Deshalb kann eine Kontrolle der Bremsen auf ihren Zustand auch zwischen den Wartungen des Fahrzeugs erforderlich sein. Neben einem Leck im Bremskreis weist ein Absinken des Bremsflüssigkeitsstandes auf eine Abnutzung der Bremsbeläge hin.
Bremsbeläge
Bezüglich der Kontrolle des Abnutzungsgrades der Bremsscheiben wenden Sie sich bitte an das PEUGEOT-Händlernetz oder eine qualifizierte Fachwerkstatt.
Abnutzung der
Bremsscheiben
Elektrische
Feststellbremse
Die elektrische Feststellbremse erfordert keine besondere Kontrolle. Bei Auftreten eines Problems (siehe Kapitel "Fahrbetrieb - Abschnitt Elektrische Feststellbremse - Funktionsstörungen"), sollten Sie jedoch das System von einem Ver treter des PEUGEOT-Händlernetzes oder durch eine qualifizierte Fachwerkstatt überprüfen lassen.
Ver wenden Sie nur von PEUGEOT empfohlene Produkte oder solche von gleicher Qualität und mit gleichwertigen Eigenschaften. Um den Betrieb so wichtiger Bauteile wie der Bremsanlage zu optimieren, hat PEUGEOT spezielle Produkte ausgewählt und hält diese für Sie bereit. Um die elektrischen Bauteile nicht zu beschädigen, ist es ausdrücklich verboten , den Motorraum mit Hochdruck zu reinigen.
Feststellbremse
Wenn die Feststellbremse zu viel Spiel hat oder wenn man feststellt, dass sie an Wirksamkeit verloren hat, muss sie auch zwischen zwei Wartungen neu eingestellt werden.
Die Feststellbremse muss von einem Vertreter des PEUGEOT-Händlernetzes oder durch eine qualifizierte Fachwerkstatt überprüft werden.
Für weitere Informationen siehe Abschnitt "Elektrische Feststellbremse - § Funktionsstörungen".

230
Kontrollen
Additiv AdBlue ®
für Dieselmotoren Blue HDi
Im Sinne des Umweltschutzes hat PEUGEOT entschieden, seine Diesel-Fahrzeuge, in Verbindung mit dem Par tikelfilter und dem Abgasreinigungssystem NOx und dank des Additivs AdBlue®, mit einem weiteren, effizienten System zur Abgasaufbereitung auszustatten und dies ohne Leistungsminderung oder erhöhten Kraftstoffverbrauch. Hiermit gewährleistet PEUGEOT die Einhaltung der Abgasnorm EURO 6, durch die bei Dieselmotoren eine deutliche Reduzierung der ausgestoßenen Abgase erreicht werden soll.
Vorstellung des
SCR-Systems
Ihr Fahrzeug ist mit der SCR-Technologie (Selektive Katalytische Reduktion) ausgestattet, um Schadstoffe (Stickstoffoxide, NOx genannt) in die für die Gesundheit unschädlichen Substanzen Wasserdampf und Stickstoff umzuwandeln.
Um eine ordnungsgemäße Funktionalität des SCR-Systems zu ermöglichen, wird der Additiv AdBlue® -Tank während einer Wartung Ihres Fahrzeugs bei einem Vertragspartner oder einer qualifizierten Fachwerkstatt komplett neu befüllt.
Ab ca. 20 000 km ist ein Nachfüllen des Additivs AdBlue® erforderlich. ® erforderlich. ®
AdBlue ® befindet sich in einem separaten, ® befindet sich in einem separaten, ®
spezifischen Tank mit einer Füllmenge von ca. 17 Litern. Der Tank ist außen am Fahrzeug, unter dem Kofferraum, zu finden.
