2014 Peugeot 508 Betriebsanleitung (in German)

3
79
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

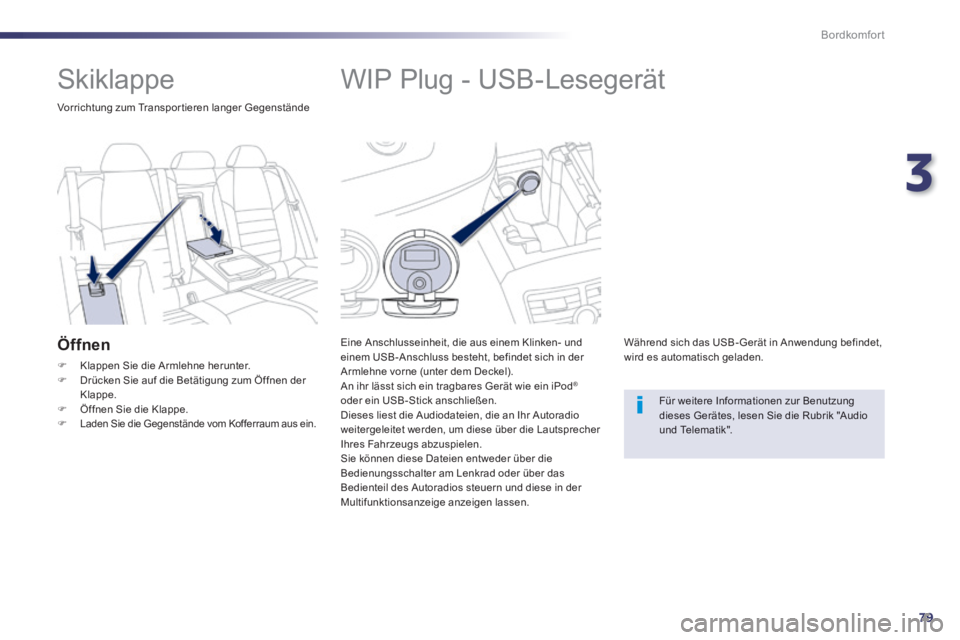

WIP Plug - USB-Lesegerät
Eine Anschlusseinheit, die aus einem Klinken- und einem USB-Anschluss besteht, befindet sich in der Armlehne vorne (unter dem Deckel). An ihr lässt sich ein tragbares Gerät wie ein iPod®
oder ein USB-Stick anschließen. Dieses liest die Audiodateien, die an Ihr Autoradio weitergeleitet werden, um diese über die Lautsprecher Ihres Fahrzeugs abzuspielen. Sie können diese Dateien entweder über die Bedienungsschalter am Lenkrad oder über das Bedienteil des Autoradios steuern und diese in der Multifunktionsanzeige anzeigen lassen.
Während sich das USB- Gerät in Anwendung befindet, wird es automatisch geladen.
Für weitere Informationen zur Benutzung dieses Gerätes, lesen Sie die Rubrik "Audio und Telematik".
Skiklappe
Vorrichtung zum Transportieren langer Gegenstände
Öffnen
 Klappen Sie die Armlehne herunter.  Drücken Sie auf die Betätigung zum Öffnen der Klappe.  Öffnen Sie die Klappe. Laden Sie die Gegenstände vom Kofferraum aus ein.

80
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

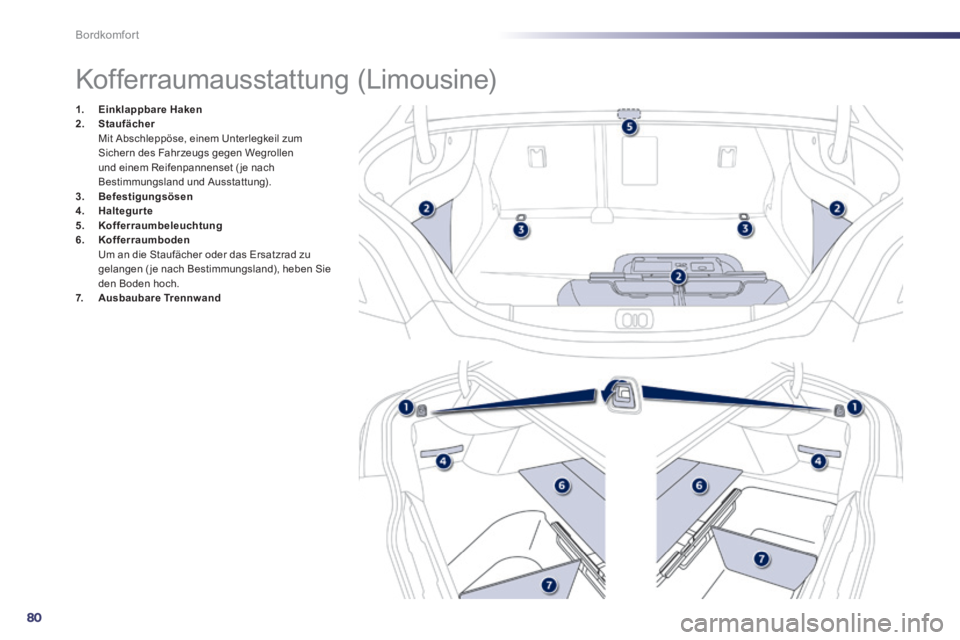

Kofferraumausstattung (Limousine)
1. EinklappbareHaken2. Staufächer Mit Abschleppöse, einem Unterlegkeil zum Sichern des Fahrzeugs gegen Wegrollen und einem Reifenpannenset (je nach Bestimmungsland und Ausstattung). 3. Befestigungsösen4. Haltegurte5. Kofferraumbeleuchtung6. Kofferraumboden Um an die Staufächer oder das Ersatzrad zu gelangen (je nach Bestimmungsland), heben Sie den Boden hoch. 7. Ausbaubare Trennwand

3
81
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

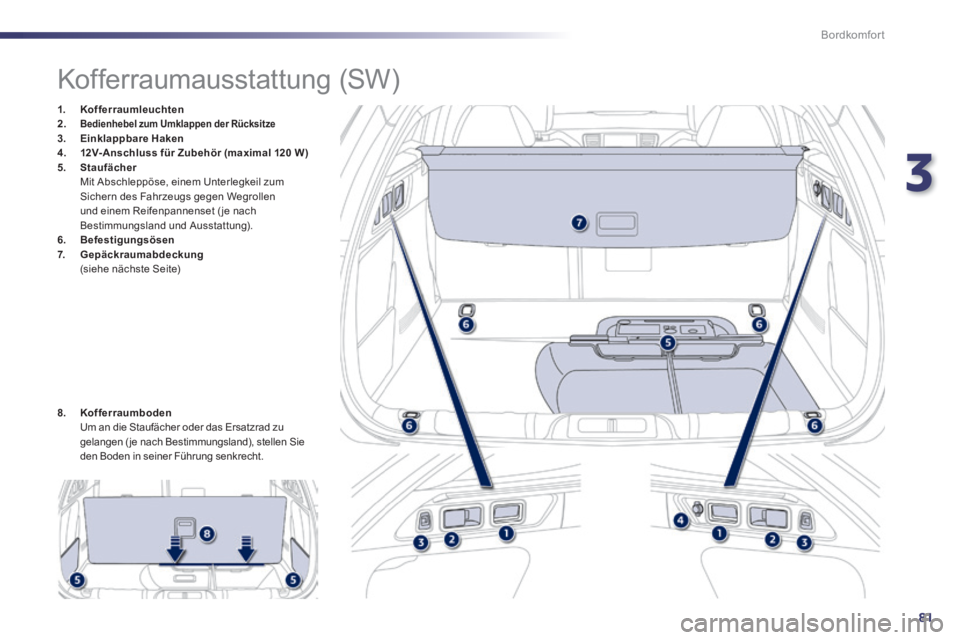

Kofferraumausstattung (SW)
1. Kofferraumleuchten2. Bedienhebel zum Umklappen der Rücksitze 3. Einklappbare Haken4. 12V-Anschluss für Zubehör (maximal 120 W)5. Staufächer Staufächer Staufächer Mit Abschleppöse, einem Unterlegkeil zum Sichern des Fahrzeugs gegen Wegrollen und einem Reifenpannenset (je nach Bestimmungsland und Ausstattung). 6. Befestigungsösen7. Gepäckraumabdeckung (siehe nächste Seite)
8. Kofferraumboden Um an die Staufächer oder das Ersatzrad zu gelangen (je nach Bestimmungsland), stellen Sie den Boden in seiner Führung senkrecht.

82
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

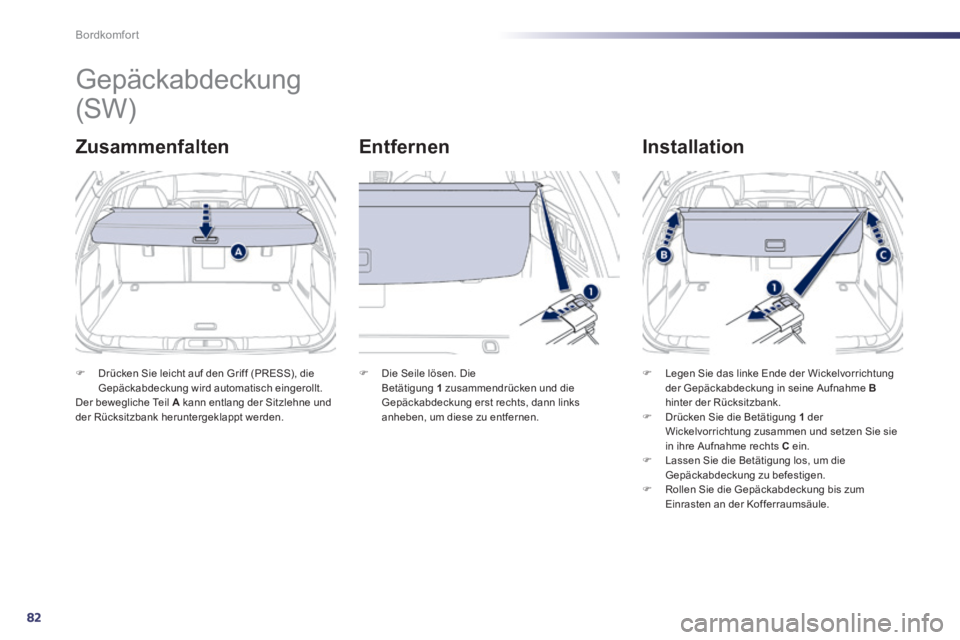

Gepäckabdeckung
Zusammenfalten Entfernen Installation
 Drücken Sie leicht auf den Griff (PRESS), die Gepäckabdeckung wird automatisch eingerollt. Der bewegliche Teil A kann entlang der Sitzlehne und der Rücksitzbank heruntergeklappt werden.
 Die Seile lösen. Die Betätigung 1 zusammendrücken und die Gepäckabdeckung erst rechts, dann links anheben, um diese zu entfernen.
 Legen Sie das linke Ende der Wickelvorrichtung der Gepäckabdeckung in seine Aufnahme Bhinter der Rücksitzbank.  Drücken Sie die Betätigung 1 der Wickelvorrichtung zusammen und setzen Sie sie in ihre Aufnahme rechts C ein.  Lassen Sie die Betätigung los, um die Gepäckabdeckung zu befestigen.  Rollen Sie die Gepäckabdeckung bis zum Einrasten an der Kofferraumsäule.
(SW)

3
83
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

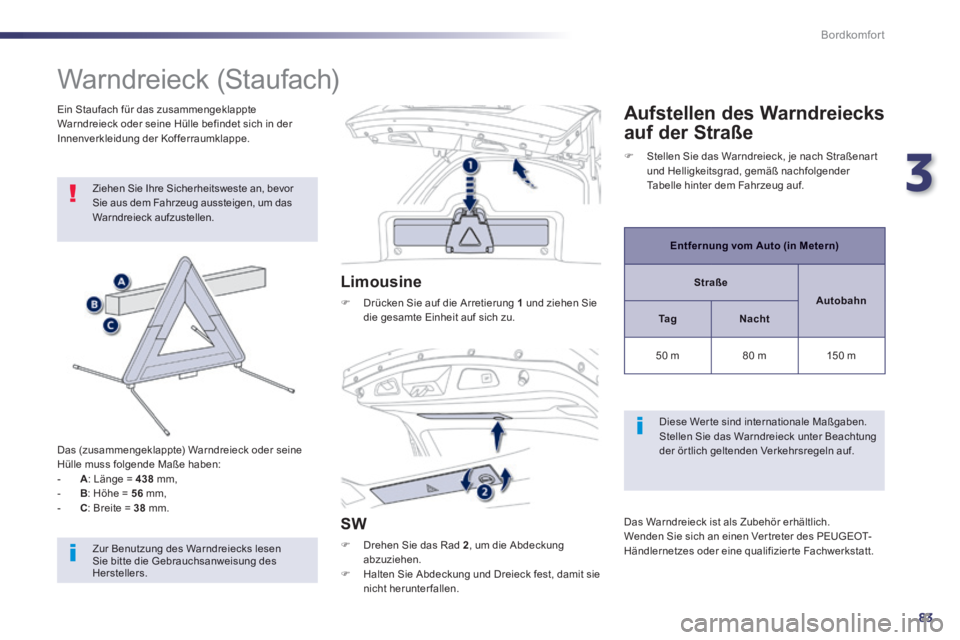

Warndreieck (Staufach)
Ziehen Sie Ihre Sicherheitsweste an, bevor Sie aus dem Fahrzeug aussteigen, um das Warndreieck aufzustellen.
Das (zusammengeklappte) Warndreieck oder seine Hülle muss folgende Maße haben: - A : Länge = 438 mm, - B : Höhe = 56 mm, - C : Breite = 38 mm.
Limousine
 Drücken Sie auf die Arretierung 1 und ziehen Sie die gesamte Einheit auf sich zu.
SW
 Drehen Sie das Rad 2 , um die Abdeckung abzuziehen.  Halten Sie Abdeckung und Dreieck fest, damit sie nicht herunterfallen.
Ein Staufach für das zusammengeklappte Warndreieck oder seine Hülle befindet sich in der Innenverkleidung der Kofferraumklappe.
Aufstellen des Warndreiecks
auf der Straße
Entfernung vom Auto (in Metern)
Straße
Autobahn
Ta gNacht
50 m 80 m 150 m
Diese Wer te sind internationale Maßgaben. Stellen Sie das Warndreieck unter Beachtung der ör tlich geltenden Verkehrsregeln auf.
Das Warndreieck ist als Zubehör erhältlich. Wenden Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder eine qualifizierte Fachwerkstatt.
 Stellen Sie das Warndreieck, je nach Straßenar t und Helligkeitsgrad, gemäß nachfolgender Tabelle hinter dem Fahrzeug auf.
Zur Benutzung des Warndreiecks lesen Sie bitte die Gebrauchsanweisung des Herstellers.

84
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

Rückhaltenetz für hohe Ladung
Dieses Rückhaltenetz wird an den speziellen oberen und unteren Befestigungen eingehängt und ermöglicht die Nutzung des gesamten Ladevolumens bis zum Dach: - hinter den Vordersitzen (1. Reihe) bei umgeklappten Rücksitzen, - hinter den Rücksitzen (2. Reihe).
Richten Sie die Rücksitze niemals auf, wenn der Aufroller des Rückhaltenetzes an den umgeklappten Rückenlehnen befestigt ist.
 Setzen Sie den Aufroller des Netzes über den beiden Schienen (an der Rückseite der umgeklappten Rücksitze) ein.  Die beiden Rasten A müssen sich über den beiden Schienen B befinden. Schieben Sie die beiden Schienen B in die Rasten A und schieben Sie den Aufroller (in Längsrichtung) von rechts nach links, um ihn zu arretieren.  Überprüfen Sie, ob das Netz richtig befestigt und ausreichend gespannt ist.
 Klappen Sie die Rücksitze um.  Entfalten Sie das Rückhaltenetz für hohe Ladung, ohne es zu spannen.  Setzen Sie das Netz mit einem Ende des Metallstabs in die entsprechende obere Befestigung 1 ein.  Ziehen Sie an der Metallstange des Netzes, um das andere Ende in die andere obere Befestigung 1 einzusetzen.
1. Reihe
(SW)

3
85
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

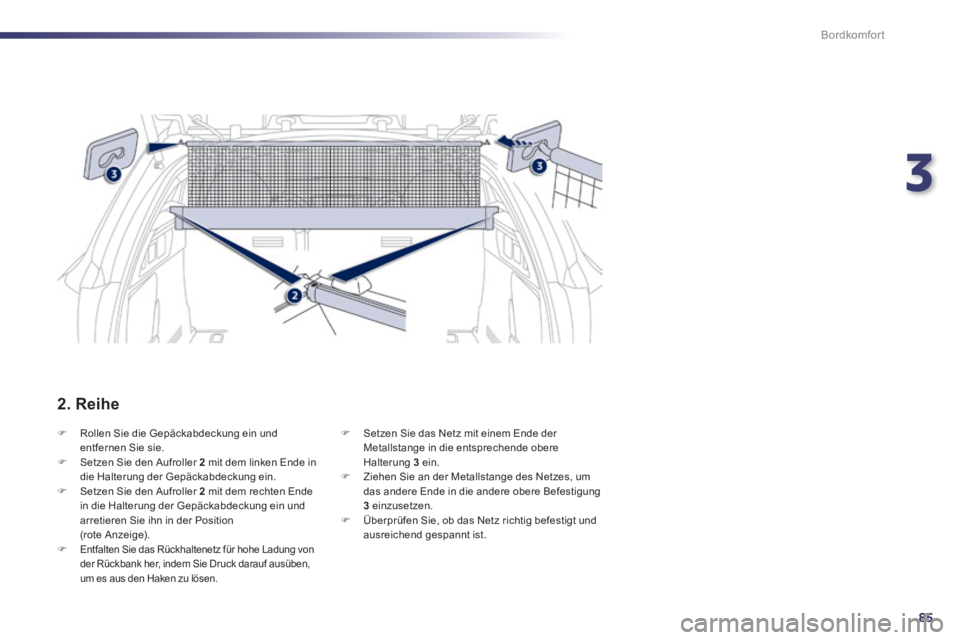

 Rollen Sie die Gepäckabdeckung ein und entfernen Sie sie.  Setzen Sie den Aufroller 2 mit dem linken Ende in die Halterung der Gepäckabdeckung ein.  Setzen Sie den Aufroller 2 mit dem rechten Ende in die Halterung der Gepäckabdeckung ein und arretieren Sie ihn in der Position (rote Anzeige).  Entfalten Sie das Rückhaltenetz für hohe Ladung von der Rückbank her, indem Sie Druck darauf ausüben, um es aus den Haken zu lösen.
 Setzen Sie das Netz mit einem Ende der Metallstange in die entsprechende obere Halterung 3 ein.  Ziehen Sie an der Metallstange des Netzes, um das andere Ende in die andere obere Befestigung 3 einzusetzen.  Überprüfen Sie, ob das Netz richtig befestigt und ausreichend gespannt ist.
2. Reihe

86
Bordkomfort
508_de_Chap03_confort_ed01-2014_CA

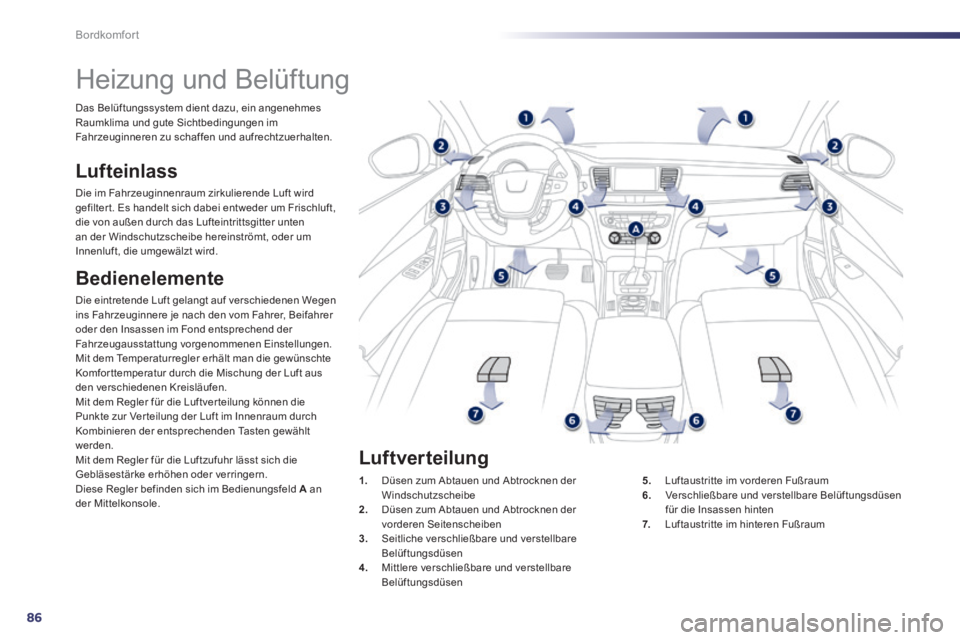

Heizung und Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird gefilter t. Es handelt sich dabei entweder um Frischluft, die von außen durch das Lufteintrittsgitter unten an der Windschutzscheibe hereinströmt, oder um Innenluft, die umgewälzt wird.
Bedienelemente
Die eintretende Luft gelangt auf verschiedenen Wegen ins Fahrzeuginnere je nach den vom Fahrer, Beifahrer oder den Insassen im Fond entsprechend der Fahrzeugausstattung vorgenommenen Einstellungen. Mit dem Temperaturregler erhält man die gewünschte Komfor ttemperatur durch die Mischung der Luft aus den verschiedenen Kreisläufen. Mit dem Regler für die Luftver teilung können die Punkte zur Ver teilung der Luft im Innenraum durch Kombinieren der entsprechenden Tasten gewählt werden. Mit dem Regler für die Luftzufuhr lässt sich die Gebläsestärke erhöhen oder verringern. Diese Regler befinden sich im Bedienungsfeld A an der Mittelkonsole.
1. Düsen zum Abtauen und Abtrocknen der Windschutzscheibe 2. Düsen zum Abtauen und Abtrocknen der vorderen Seitenscheiben 3. Seitliche verschließbare und verstellbare Belüftungsdüsen 4. Mittlere verschließbare und verstellbare Belüftungsdüsen
5. Luftaustritte im vorderen Fußraum 6. Verschließbare und verstellbare Belüftungsdüsen für die Insassen hinten 7. Luftaustritte im hinteren Fußraum
Luftverteilung
Das Belüftungssystem dient dazu, ein angenehmes Raumklima und gute Sichtbedingungen im Fahrzeuginneren zu schaffen und aufrechtzuerhalten.
