2014 Peugeot 308 Manualul de utilizare (in Romanian)

239
7
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
Semnalizatoare laterale cu clipire integrată
Pentru înlocuirea acestor lămpi, trebuie să consultaţi reţeaua PEUGEOT sau un service a u t o r i z a t .
Pentru înlocuirea ledurilor, trebuie să consultaţi reţeaua PEUGEOT sau un service autorizat.
Proiectoare anticeata
 Desprindeti ornamentul, tragand de partea lui superioara (degajare).  Desurubati cele doua suruburi, pentru a retrage blocul optic din locas.
 Debransati conectorul.  Rotiti suportul becului (un sfert de tura).  Retrageti suportul becului.  Inlocuiti becul defect. Pentru remontare, executati aceste operatii
in ordine inversa si remontati ornamentul prin apasare.
Spoturi retrovizoare
exterioare

240
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
1. Lumini de pozitie (diode electroluminiscente-LED-uri).2. Lumini de mers inapoi (W16W).3. Lumini semnalizatoare de directie (PY21W ambra).4. Lumini de stop (diode electroluminiscente-LED-uri).5. Lumini de ceata spate (P21W).

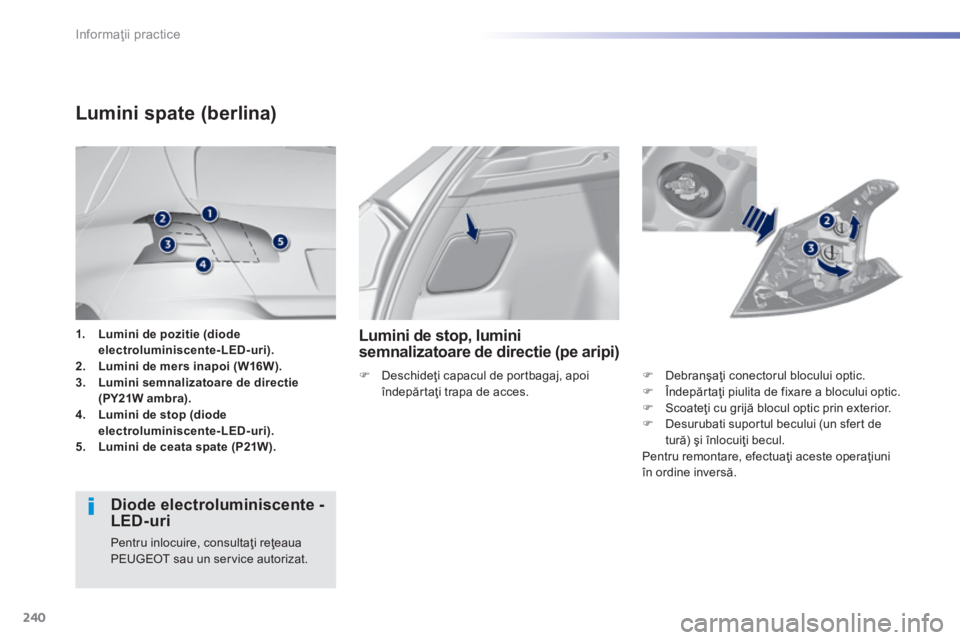

Lumini spate (berlina)
Diode electroluminiscente - LED-uri
Pentru inlocuire, consultaţi reţeaua PEUGEOT sau un service autorizat.
Lumini de stop, lumini semnalizatoare de directie (pe aripi)
 Debranşaţi conectorul blocului optic.  Îndepărtaţi piulita de fixare a blocului optic.  Scoateţi cu grijă blocul optic prin exterior.  Desurubati suportul becului (un sfert de tură) şi înlocuiţi becul. Pentru remontare, efectuaţi aceste operaţiuni în ordine inversă.
 Deschideţi capacul de portbagaj, apoi îndepărtaţi trapa de acces.

241
7
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
 Desprindeti din fixare cele doua trape de acces, stanga si dreapta.  Desurubati suruburile situate in fiecare deschidere.  Desprindeti din fixare garnitura portbagajului, pentru a avea acces la conectorul luminilor.  Debranşaţi conectorul blocului optic.  Îndepărtaţi piuliţa de fixare a blocului optic.  Scoateţi cu grijă blocul optic prin exterior.  Desurubati suportul becului (un sfert de tură) şi înlocuiţi becul. Pentru remontare, efectuaţi aceste operaţii în ordine inversa.

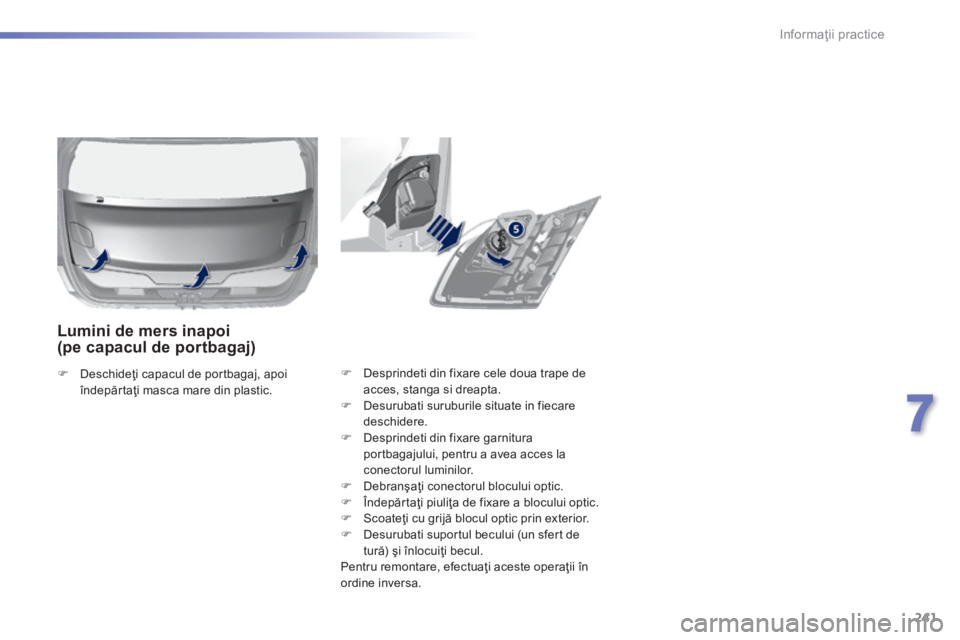

Lumini de mers inapoi (pe capacul de portbagaj)
 Deschideţi capacul de portbagaj, apoi îndepărtaţi masca mare din plastic.

242
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
L u m i n i s p a t e ( S W )
Diode electroluminiscente - LED-uri
Pentru inlocuire, consultaţi reţeaua PEUGEOT sau un service autorizat.
Lumini semnalizatoare de directie (pe aripi)
 Deschideţi capacul portbagajului, apoi îndepărtaţi trapa de acces.  Îndepărtaţi cele doua piulite de fixare a lampii (este recomandata utilizarea unei chei tubulare).  Indepartati clema de fixare preliminara si scoateti cu grija lampa prin exterior.
 Debranşaţi conectorul electric.  Îndepărtaţi spuma de etanşeizare.  Desprindeti suportul lămpii, apasand cele doua clavete.  Inlocuiti lampa. Pentru remontare, efectuaţi aceste operaţiuni în ordine inversă.
1. Lumini de pozitie (diode electroluminiscente-LED-uri).2. Lumini semnalizatoare de directie (PY21W ambra).3. Lumini de stop (diode electroluminiscente-LED-uri).4. Lumini de mers inapoi (W16W).
5. Lumini de ceata (P21W).

243
7
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013

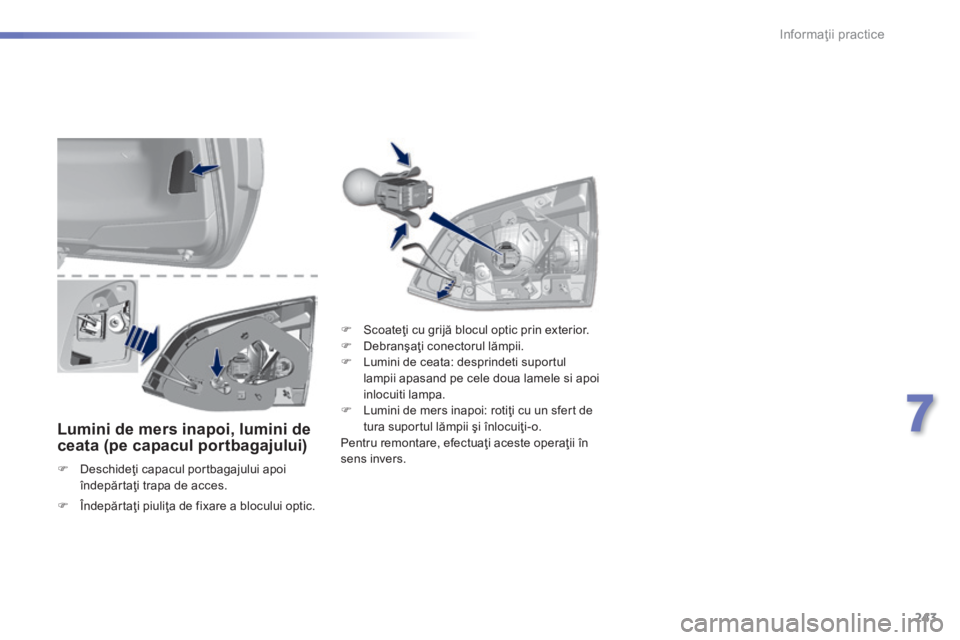

Lumini de mers inapoi, lumini de ceata (pe capacul portbagajului)
 Deschideţi capacul portbagajului apoi îndepărtaţi trapa de acces.
 Scoateţi cu grijă blocul optic prin exterior.  Debranşaţi conectorul lămpii.  Lumini de ceata: desprindeti suportul lampii apasand pe cele doua lamele si apoi inlocuiti lampa.  Lumini de mers inapoi: rotiţi cu un sfert de tura suportul lămpii şi înlocuiţi-o. Pentru remontare, efectuaţi aceste operaţii în sens invers.
 Îndepărtaţi piuliţa de fixare a blocului optic.

244
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
Pentru inlocuirea acestui tip de lumini, consultati reteaua PEUGEOT sau un Service a u t o r i z a t .
Al treilea stop (diode electroluminiscente-LED)
Lumini de placuta de inmatriculare (W5W)
La remontare, apasati carcasa transparenta pentru a o fixa.
 Introduceţi o şurubelniţă subţire într-una din degajarile de la exteriorul carcasei transparente.  Impingeţi spre exterior, pentru a desprinde.  Indepartati capacul transparent.  Inlocuiţi becul defect.

245
7
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
 Desprindeţi capacul, trăgând de partea superioară stânga, apoi de partea dreaptă.  Degajati capacul complet şi rotiţi-l.

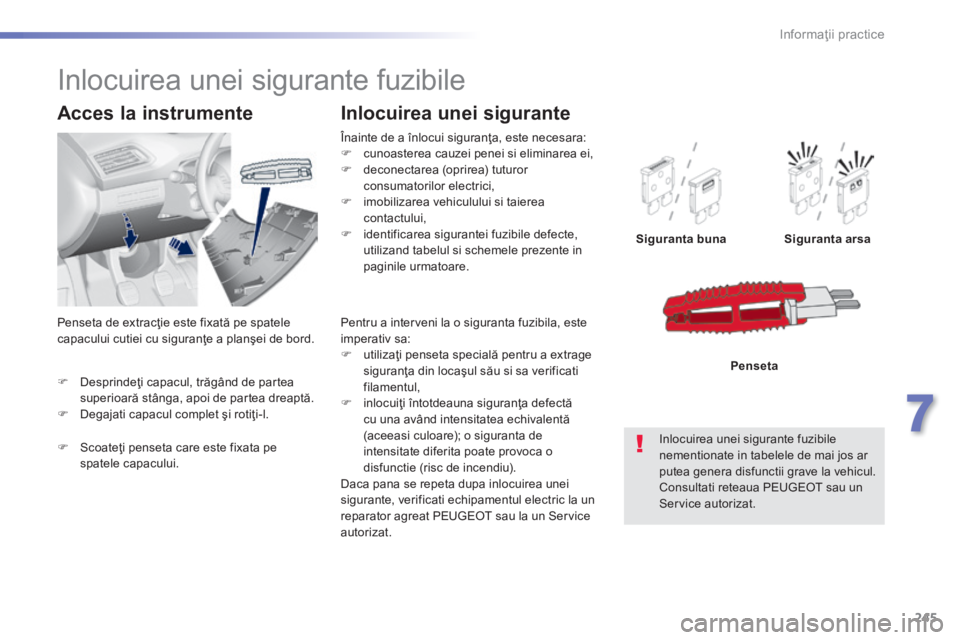

Acces la instrumente
Înainte de a înlocui siguranţa, este necesara:  cunoasterea cauzei penei si eliminarea ei,  deconectarea (oprirea) tuturor consumatorilor electrici,  imobilizarea vehiculului si taierea contactului,  identificarea sigurantei fuzibile defecte, utilizand tabelul si schemele prezente in paginile urmatoare.
Inlocuirea unei sigurante
Siguranta bunaSiguranta arsa
Inlocuirea unei sigurante fuzibile nementionate in tabelele de mai jos ar putea genera disfunctii grave la vehicul. Consultati reteaua PEUGEOT sau un Service autorizat.
Penseta
I n l o c u i r e a u n e i s i g u r a n t e f u z i b i l e
Pentru a interveni la o siguranta fuzibila, este imperativ sa:  utilizaţi penseta specială pentru a extrage siguranţa din locaşul său si sa verificati filamentul,  inlocuiţi întotdeauna siguranţa defectă cu una având intensitatea echivalentă (aceeasi culoare); o siguranta de intensitate diferita poate provoca o disfunctie (risc de incendiu). Daca pana se repeta dupa inlocuirea unei sigurante, verificati echipamentul electric la un reparator agreat PEUGEOT sau la un Service autorizat.
 Scoateţi penseta care este fixata pe spatele capacului.
Penseta de extracţie este fixată pe spatele capacului cutiei cu siguranţe a planşei de bord.

246
Informaţii practice
308_RO_CHAP07_INFO PR ATIQUES_ED02-2013
PEUGEOT isi declină orice responsabilitate privind cheltuielile ocazionate de aducerea în stare de funcţionare a vehiculului dumneavoastră sau de defectiunile rezultate din instalarea de accesorii auxiliare nefurnizate, nerecomandate de PEUGEOT şi neinstalate conform instrucţiunilor sale, mai ales când consumul tuturor aparatelor suplimentare conectate este mai mare de 10 miliamperi.

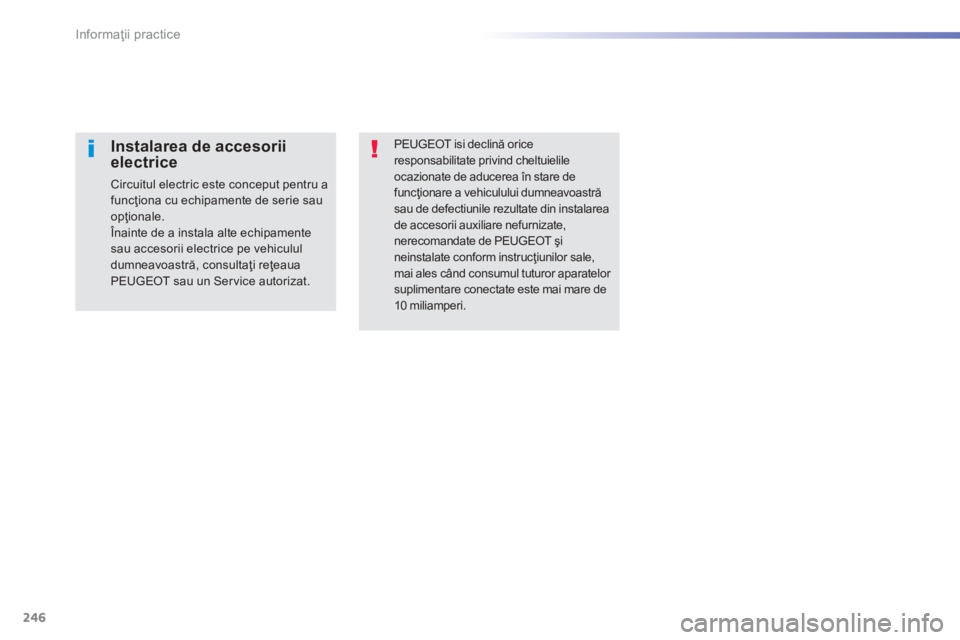

Instalarea de accesorii electrice
Circuitul electric este conceput pentru a funcţiona cu echipamente de serie sau opţionale. Înainte de a instala alte echipamente sau accesorii electrice pe vehiculul dumneavoastră, consultaţi reţeaua PEUGEOT sau un Service autorizat.
