2014 Peugeot 308 Instrukcja Obsługi (in Polish)

223
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

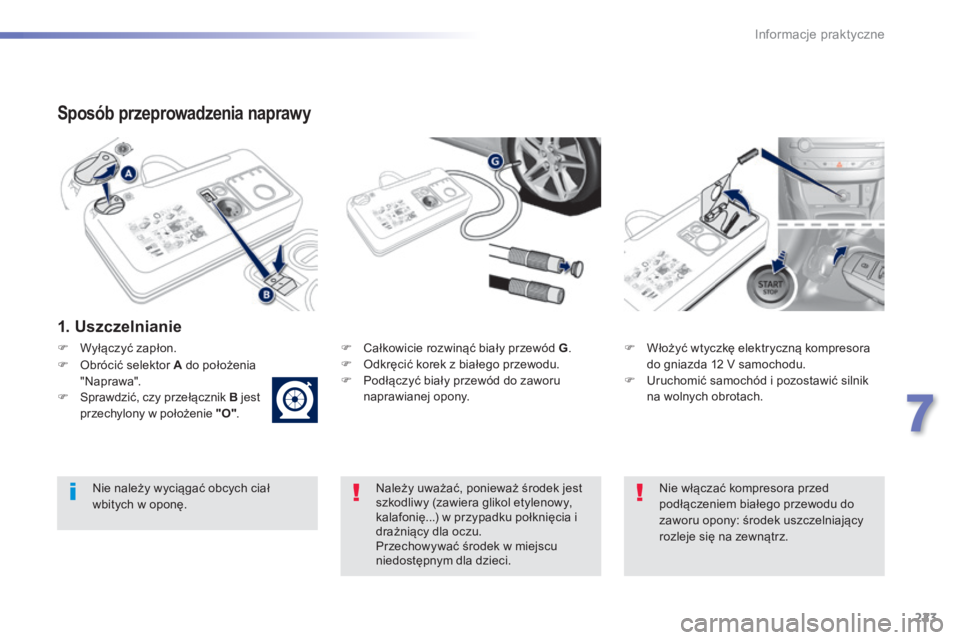

Sposób przeprowadzenia naprawy
1 . U s z c z e l n i a n i e
 Całkowicie rozwinąć biały przewód G .  Odkręcić korek z białego przewodu.  Podłączyć biały przewód do zaworu naprawianej opony.
 Włożyć wtyczkę elektryczną kompresora do gniazda 12 V samochodu.  Uruchomić samochód i pozostawić silnik na wolnych obrotach.
Należy uważać, ponieważ środek jest szkodliwy (zawiera glikol etylenowy, kalafonię...) w przypadku połknięcia i drażniący dla oczu. Przechowywać środek w miejscu niedostępnym dla dzieci.
Nie należy wyciągać obcych ciał wbitych w oponę.
Nie włączać kompresora przed podłączeniem białego przewodu do zaworu opony: środek uszczelniający rozleje się na zewnątrz.
 W y ł ą c z y ć z a p ł o n .
 Obrócić selektor A do położenia "Naprawa".  Sprawdzić, czy przełącznik B jest przechylony w położenie "O" .

224
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
Jeżeli po upływie pięciu do siedmiu minut nie można uzyskać tego ciśnienia, oznacza to, że opony nie można naprawić; skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym, aby wezwać pomoc d r o g o w ą .

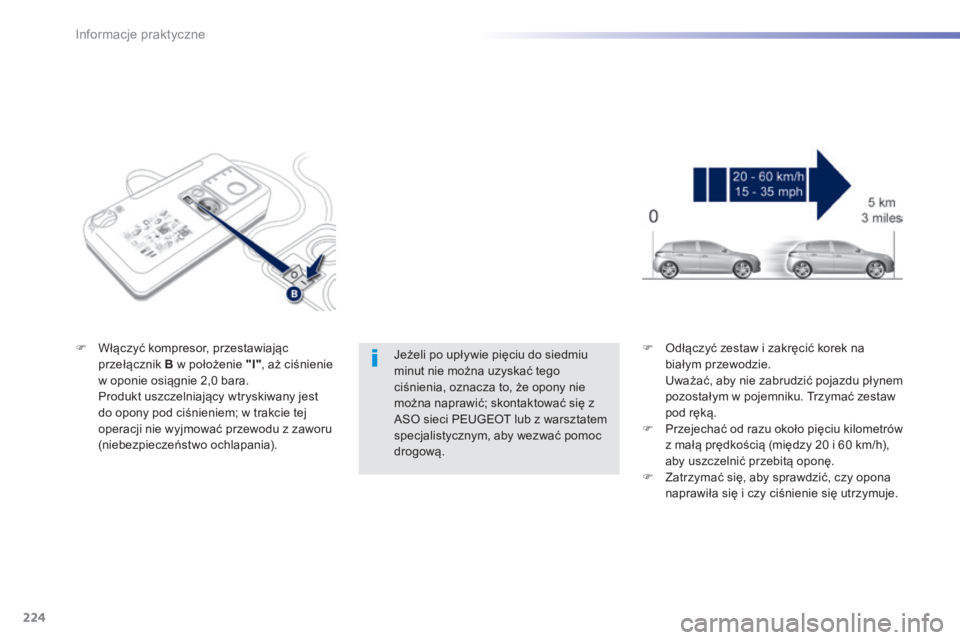

 Włączyć kompresor, przestawiając przełącznik B w położenie "I" , aż ciśnienie w oponie osiągnie 2,0 bara. Produkt uszczelniający wtryskiwany jest do opony pod ciśnieniem; w trakcie tej operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
 Odłączyć zestaw i zakręcić korek na białym przewodzie. Uważać, aby nie zabrudzić pojazdu płynem pozostałym w pojemniku. Trzymać zestaw pod ręką.  Przejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h), aby uszczelnić przebitą oponę.  Zatrzymać się, aby sprawdzić, czy opona naprawiła się i czy ciśnienie się utrzymuje.

225
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

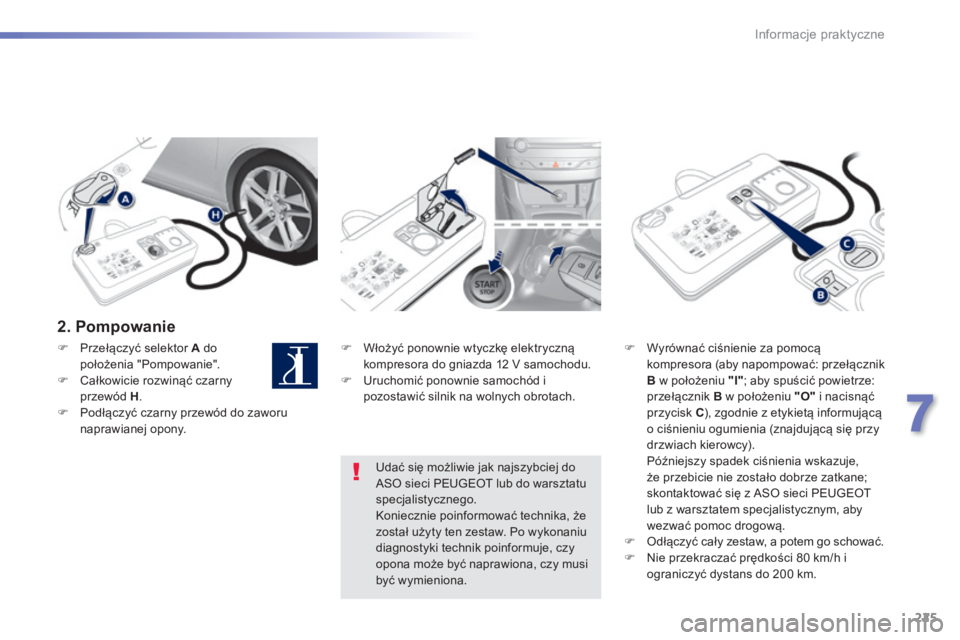

2 . P o m p o w a n i e
 Włożyć ponownie wtyczkę elektryczną kompresora do gniazda 12 V samochodu.  Uruchomić ponownie samochód i pozostawić silnik na wolnych obrotach.
 Wyrównać ciśnienie za pomocą kompresora (aby napompować: przełącznik B w położeniu "I" ; aby spuścić powietrze: przełącznik B w położeniu "O" i nacisnąć przycisk C ), zgodnie z etykietą informującą o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy). Późniejszy spadek ciśnienia wskazuje, że przebicie nie zostało dobrze zatkane; skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym, aby wezwać pomoc drogową.  Odłączyć cały zestaw, a potem go schować.  Nie przekraczać prędkości 80 km/h i ograniczyć dystans do 200 km.
Udać się możliwie jak najszybciej do ASO sieci PEUGEOT lub do warsztatu specjalistycznego. Koniecznie poinformować technika, że został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy opona może być naprawiona, czy musi być wymieniona.
 Przełączyć selektor A do położenia "Pompowanie".  Całkowicie rozwinąć czarny przewód H .  Podłączyć czarny przewód do zaworu naprawianej opony.

226
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

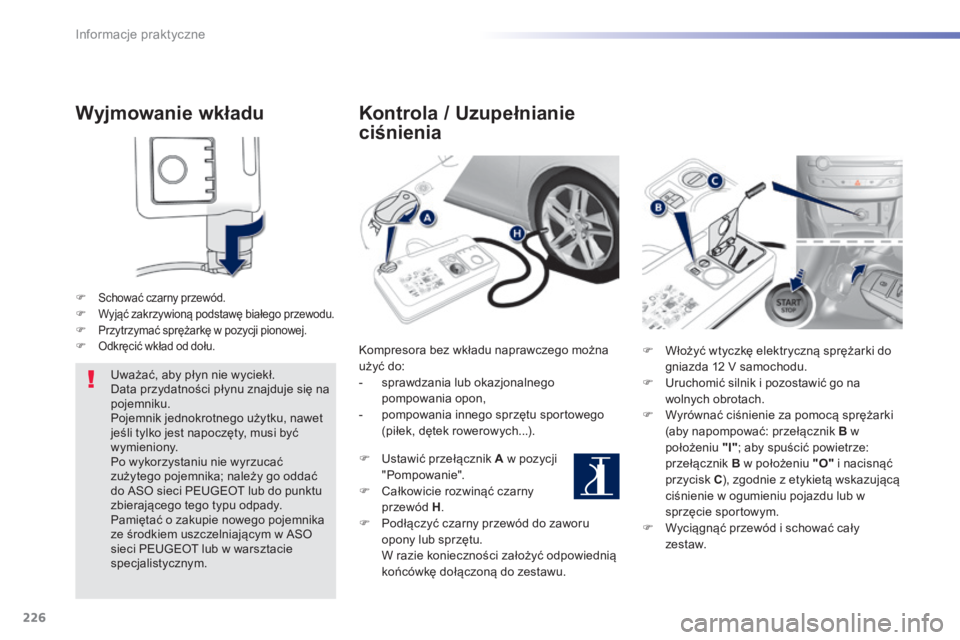

Wyjmowanie wkładu
 Schować czarny przewód.  Wyjąć zakrzywioną podstawę białego przewodu.  Przytrzymać sprężarkę w pozycji pionowej.  Odkręcić wkład od dołu.
Uważać, aby płyn nie wyciekł. Data przydatności płynu znajduje się na pojemniku. Pojemnik jednokrotnego użytku, nawet jeśli tylko jest napoczęty, musi być wymieniony. Po wykorzystaniu nie wyrzucać zużytego pojemnika; należy go oddać do ASO sieci PEUGEOT lub do punktu zbierającego tego typu odpady. Pamiętać o zakupie nowego pojemnika ze środkiem uszczelniającym w ASO sieci PEUGEOT lub w warsztacie s p e c j a l i s t y c z n y m .
Kontrola / Uzupełnianie
ciśnienia
Kompresora bez wkładu naprawczego można użyć do: - sprawdzania lub okazjonalnego pompowania opon, - pompowania innego sprzętu sportowego (piłek, dętek rowerowych...).
 Ustawić przełącznik A w pozycji "Pompowanie".  Całkowicie rozwinąć czarny przewód H .  Podłączyć czarny przewód do zaworu opony lub sprzętu. W razie konieczności założyć odpowiednią końcówkę dołączoną do zestawu.
 Włożyć wtyczkę elektryczną sprężarki do gniazda 12 V samochodu.  Uruchomić silnik i pozostawić go na wolnych obrotach.  Wyrównać ciśnienie za pomocą sprężarki (aby napompować: przełącznik B w położeniu "I" ; aby spuścić powietrze: przełącznik B w położeniu "O" i nacisnąć przycisk C ), zgodnie z etykietą wskazującą ciśnienie w ogumieniu pojazdu lub w sprzęcie sportowym.  Wyciągnąć przewód i schować cały z e s t a w .

227
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

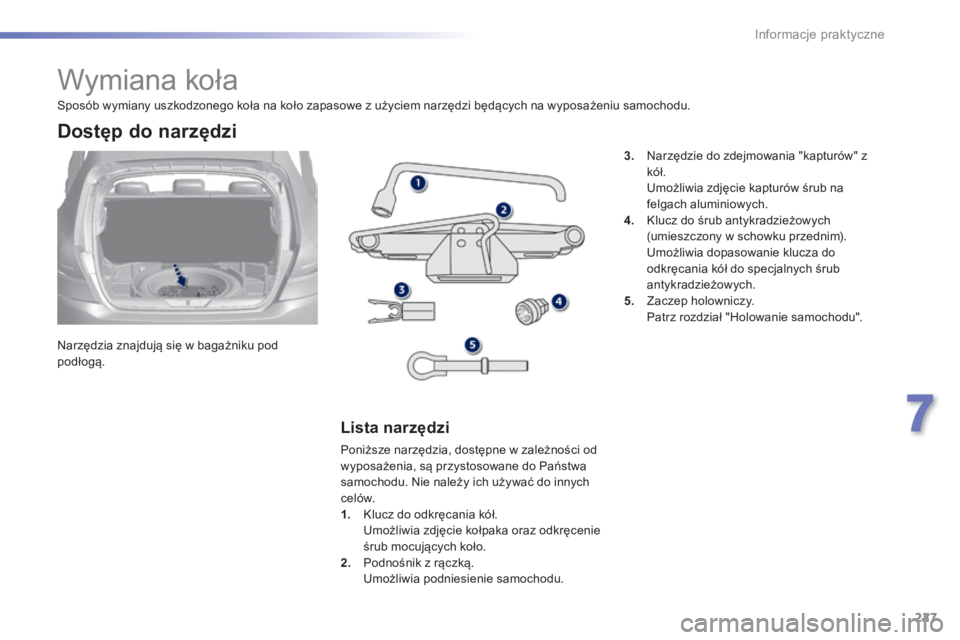

Wymiana koła
Narzędzia znajdują się w bagażniku pod podłogą.
Dostęp do narzędzi
Lista narzędzi
Poniższe narzędzia, dostępne w zależności od wyposażenia, są przystosowane do Państwa samochodu. Nie należy ich używać do innych celów. 1. Klucz do odkręcania kół. Umożliwia zdjęcie kołpaka oraz odkręcenie śrub mocujących koło. 2. Podnośnik z rączką. Umożliwia podniesienie samochodu.
3. Narzędzie do zdejmowania "kapturów" z k ó ł . Umożliwia zdjęcie kapturów śrub na felgach aluminiowych. 4. Klucz do śrub antykradzieżowych (umieszczony w schowku przednim). Umożliwia dopasowanie klucza do odkręcania kół do specjalnych śrub antykradzieżowych. 5. Zaczep holowniczy. Patrz rozdział "Holowanie samochodu".
Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.

228
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013
Koło z kołpakiem
Podczas zakładania koła założyć kołpak, rozpoczynając od ustawienia wcięcia względem zaworu, a następnie docisnąć z każdej strony wewnętrzną częścią dłoni.
Koło zapasowe umieszczone jest w bagażniku pod podłogą. Zależnie od przeznaczenia koło zapasowe jest na feldze stalowej, aluminiowej lub typu "dojazdowego". Aby się do niego dostać, patrz rubryka "Dostęp do narzędzi".

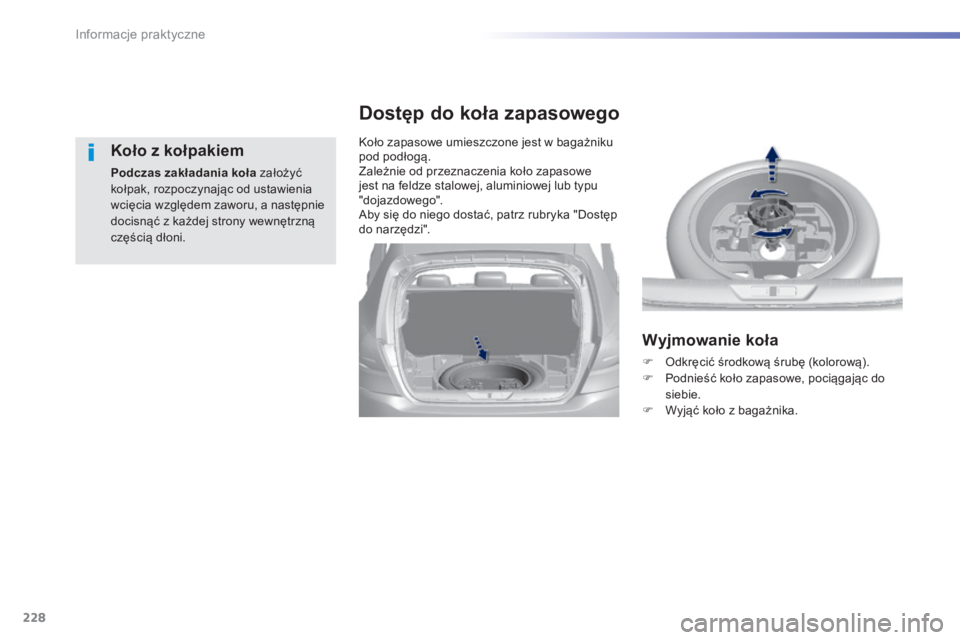

Dostęp do koła zapasowego
Wyjmowanie koła
 Odkręcić środkową śrubę (kolorową).  Podnieść koło zapasowe, pociągając do siebie.  Wyjąć koło z bagażnika.

229
7
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

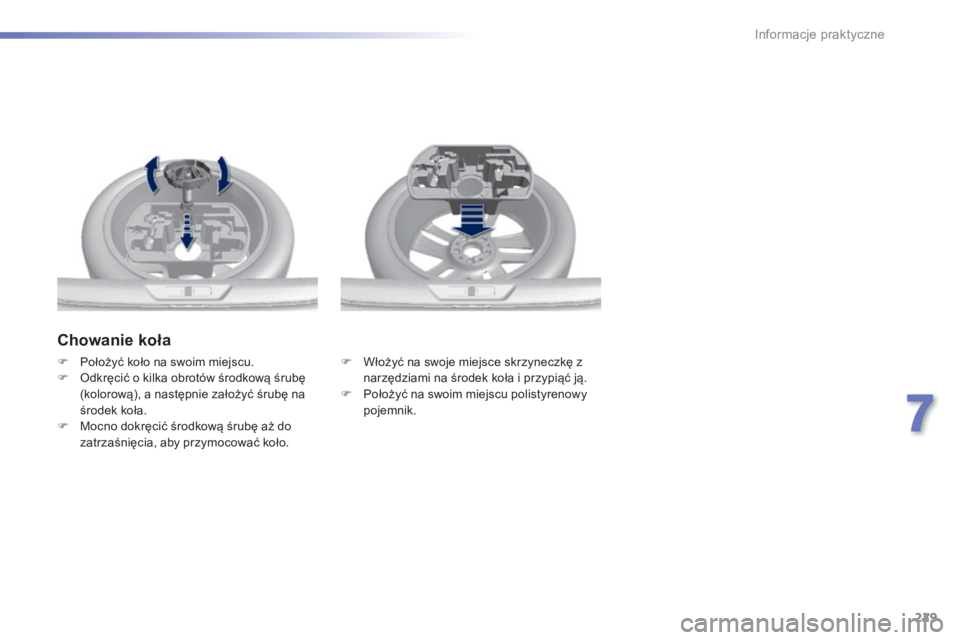

Chowanie koła
 Włożyć na swoje miejsce skrzyneczkę z narzędziami na środek koła i przypiąć ją.  Położyć na swoim miejscu polistyrenowy p o j e m n i k .
 Położyć koło na swoim miejscu.  Odkręcić o kilka obrotów środkową śrubę (kolorową), a następnie założyć śrubę na środek koła.  Mocno dokręcić środkową śrubę aż do zatrzaśnięcia, aby przymocować koło.

230
Informacje praktyczne
308_pl_Chap07_info pratiques_ed02-2013

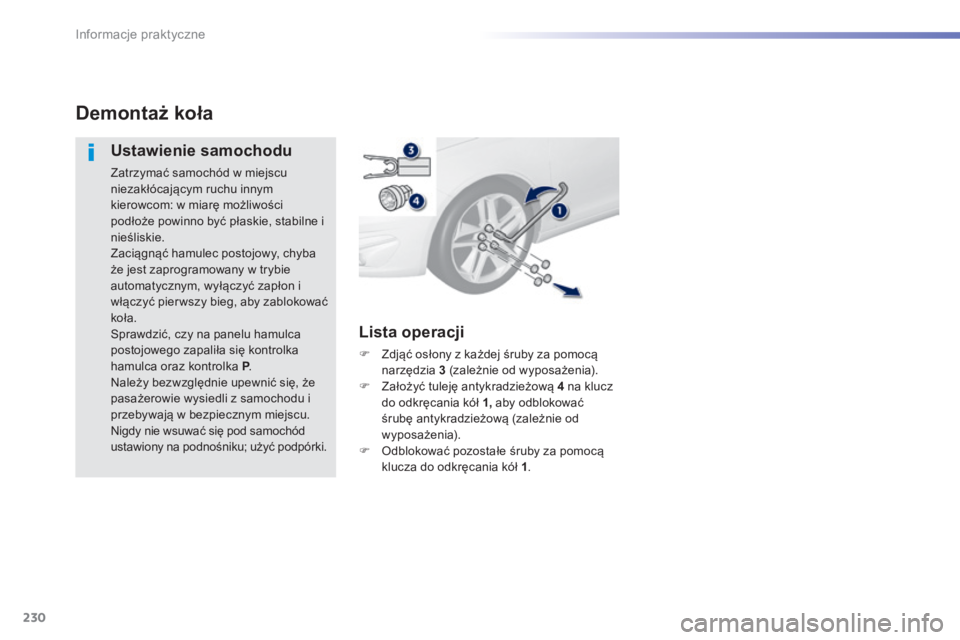

D e m o n t a ż k o ł a
Ustawienie samochodu
Zatrzymać samochód w miejscu niezakłócającym ruchu innym kierowcom: w miarę możliwości podłoże powinno być płaskie, stabilne i nieśliskie. Zaciągnąć hamulec postojowy, chyba że jest zaprogramowany w trybie automatycznym, wyłączyć zapłon i włączyć pier wszy bieg, aby zablokować koła. Sprawdzić, czy na panelu hamulca postojowego zapaliła się kontrolka hamulca oraz kontrolka P . P . P Należy bezwzględnie upewnić się, że pasażerowie wysiedli z samochodu i przebywają w bezpiecznym miejscu. Nigdy nie wsuwać się pod samochód ustawiony na podnośniku; użyć podpórki.
Lista operacji
 Zdjąć osłony z każdej śruby za pomocą narzędzia 3 (zależnie od wyposażenia).  Założyć tuleję antykradzieżową 4 na klucz do odkręcania kół 1, aby odblokować śrubę antykradzieżową (zależnie od wyposażenia).  Odblokować pozostałe śruby za pomocą klucza do odkręcania kół 1 .
