2014 Peugeot 308 Упутство за употребу (in Serbian)

239
7
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
Promena bočnih repetitora ugrađenog migavca
Da biste zamenili ove sijalice, morate se obratiti servisnoj mreži PEUGEOT ili stručnom servisu.
Za zamenu LED diode, morate se obratiti se servisnoj mreži PEUGEOT ili stručnom servisu.
Svetla za maglu
 Otkačite ukrasni okvir povlačeći gornju stranu (žljeb).  Odvijte oba vijka da biste izvukli sklop iz l e ž i š t a .
 Isključite konektor.  Odvijte nosač sijalice (za četvrtinu kruga).  Skinite nosač sijalice.  Zamenite neispravnu sijalicu. Za stavljanje ispravne sijalice, obavite iste
radnje obrnutim redosledom i pritisnite ukrasni okvir da biste ga vratili na mesto.
Svetla na spoljašnjim
retrovizorima

240
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
1. Poziciona svetla (LED diode).2. Svetla za vožnju unazad (W16W).3. Pokazivači pravca (PY21W jantar).4. Stop svetla (LED diode).5. Svetla za maglu (P21W).
Zadnja svetla (hečbek)
LED diode
Za zamenu ovih sijalica, obratite se
mreži PEUGEOT ili stručnom servisu.
Svetlo za kretanje unazad, pokazivači pravca (bočni)
 Otkačite priključak za svetlo.  Skinite vijak za fiksiranje sijalice.  Pažljivo izvadite sijalicu sa spoljašnje strane.  Odvijte nosač sijalice (za četvrtinu kruga) i zamenite sijalicu. Za stavljanje nove sijalice, ponovite postupak obrnutim redosledom.
 Otvorite prtljažnik, a zatim skinite poklopac.

241
7
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
 Otklopite levi i desni poklopac.  Odvijte šrafove na svakom otvoru.  Otklopite oblogu prtljažnika da biste pistupili priključku za svetlo.  Otkačite priključak za svetlo.  Skinite vijak za pričvršćivanje svetla.  Pažljivo izvucite sijalicu sa spoljašnje strane.  Okrenite nosač sijalice (za četvrtinu kruga) i zamenite sijalicu. Za stavljanje nove sijalice, ponovite postupak obrnutim redosledom.

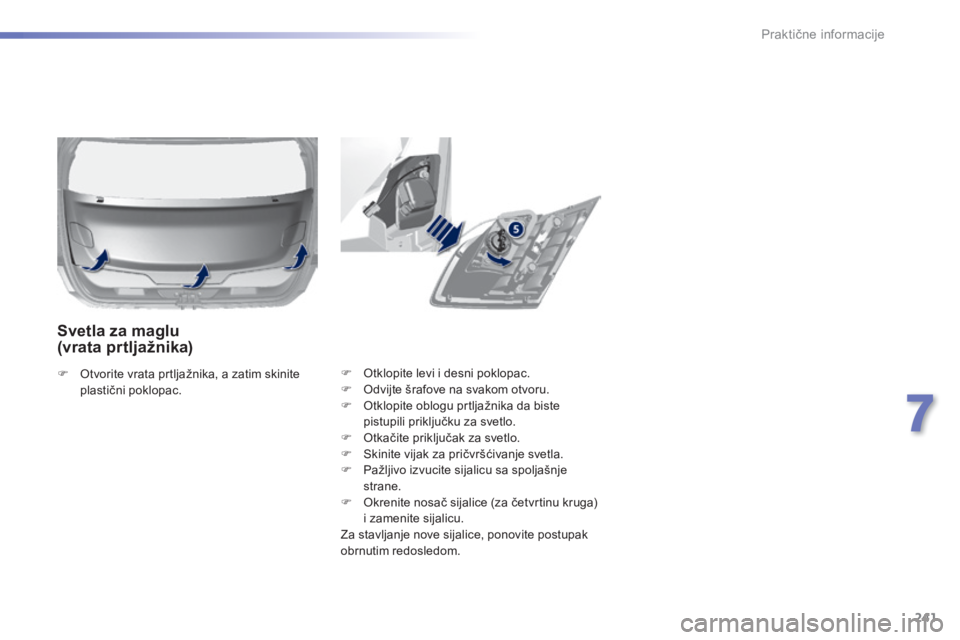

Svetla za maglu (vrata prtljažnika)
 Otvorite vrata prtljažnika, a zatim skinite plastični poklopac.

242
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
Z a d n j a s v e t l a ( S W )
LED diode
Za zamenu ovih sijalica, obratite se mreži PEUGEOT ili stručnom servisu.
Pokazivači pravca (na bočnim stranama)
 Otvorite prtljažnik, a zatim skinite poklopac.  Izvucite dva vijka za pričvršćivanje svetla (savetuje se upotreba cevastog ključa).  Otkačite zatezni držač, pažljivo vadeći svetlo sa spoljašnje strane.
 Otkačite priključak za svetlo.  Uklonite vodootpornu zaštitu.  Otkačite nosač svetla pritiskom na dva jezička.  Zamenite sijalicu. Za stavljanje nove sijalice, ponovite postupak obrnutim redosledom.
1. Poziciona svetla (diode LED).2. Pokazivači pravca (PY21W jantar).3. Stop svetla (diode LED).4. Svetla za vožnju unazad (W16W).5. Svetla za maglu (P21W).

243
7
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013

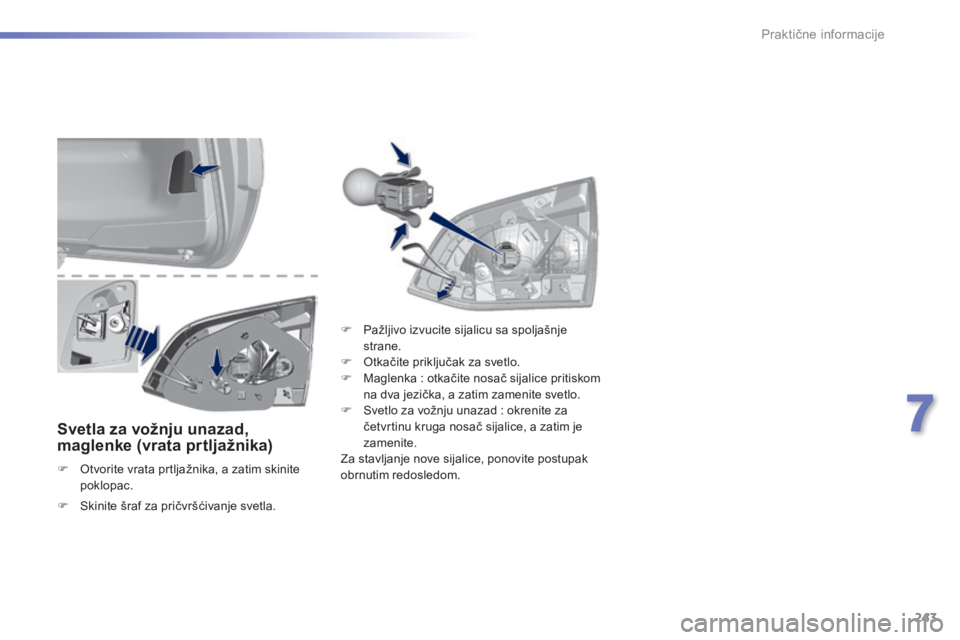

Svetla za vožnju unazad, maglenke (vrata prtljažnika)
 Otvorite vrata prtljažnika, a zatim skinite poklopac.
 Pažljivo izvucite sijalicu sa spoljašnje strane.  Otkačite priključak za svetlo.  Maglenka : otkačite nosač sijalice pritiskom na dva jezička, a zatim zamenite svetlo.  Svetlo za vožnju unazad : okrenite za četvrtinu kruga nosač sijalice, a zatim je zamenite. Za stavljanje nove sijalice, ponovite postupak obrnutim redosledom.
 Skinite šraf za pričvršćivanje svetla.

244
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
Za zamenu ovog tipa svetala, obratite se ovlašćenom servisu PEUGEOT ili serviseru stručni servis.
Treće stop svetlo (elektroluminescentne LED diode)
Svetla registarske tablice (W5W)
Da biste ga ponovo namestili, pritisnite providni deo da ga zakačite.
 Ubacite tanak odvijač u jedan od ureza sa spoljašnje strane providnog dela.  Povucite ga ka spolja da biste ga otkačili.  Skinite providni deo.  Zamenite neispravnu sijalicu.

245
7
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013
 Otvorite poklopac povlačenjem gornje leve, a zatim desne strane.  Potpuno oslobodite poklopac i okrenite ga.

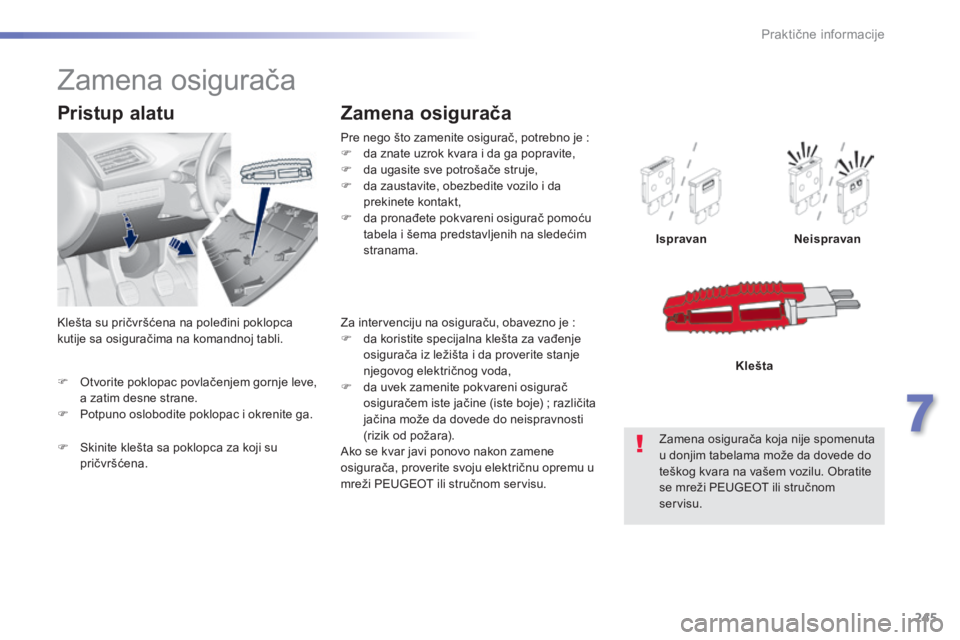

Pristup alatu
Pre nego što zamenite osigurač, potrebno je :  da znate uzrok kvara i da ga popravite,  da ugasite sve potrošače struje,  da zaustavite, obezbedite vozilo i da prekinete kontakt,  da pronađete pokvareni osigurač pomoću tabela i šema predstavljenih na sledećim stranama.
Zamena osigurača
IspravanNeispravan
Zamena osigurača koja nije spomenuta u donjim tabelama može da dovede do teškog kvara na vašem vozilu. Obratite se mreži PEUGEOT ili stručnom servisu.
Klešta

Zamena osigurača
Za intervenciju na osiguraču, obavezno je :  da koristite specijalna klešta za vađenje osigurača iz ležišta i da proverite stanje njegovog električnog voda,  da uvek zamenite pokvareni osigurač osiguračem iste jačine (iste boje) ; različita jačina može da dovede do neispravnosti (rizik od požara). Ako se kvar javi ponovo nakon zamene osigurača, proverite svoju električnu opremu u mreži PEUGEOT ili stručnom servisu.
 Skinite klešta sa poklopca za koji su p r i č v r š ć e n a .
Klešta su pričvršćena na poleđini poklopca kutije sa osiguračima na komandnoj tabli.

246
Praktične informacije
308_SR _CHAP07_INFO PR ATIQUES_ED02-2013

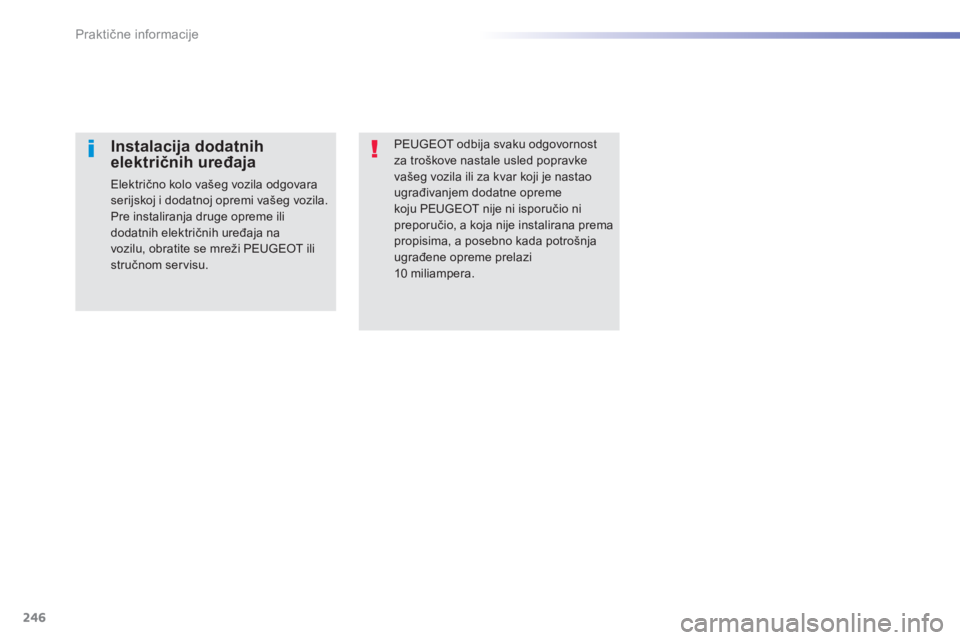

PEUGEOT odbija svaku odgovornost za troškove nastale usled popravke vašeg vozila ili za kvar koji je nastao ugrađivanjem dodatne opreme koju PEUGEOT nije ni isporučio ni preporučio, a koja nije instalirana prema propisima, a posebno kada potrošnja ugrađene opreme prelazi 10 miliampera.
Instalacija dodatnih električnih uređaja
Električno kolo vašeg vozila odgovara serijskoj i dodatnoj opremi vašeg vozila. Pre instaliranja druge opreme ili dodatnih električnih uređaja na vozilu, obratite se mreži PEUGEOT ili stručnom servisu.
