2014 Peugeot 308 Инструкция по эксплуатации (in Russian)

247
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

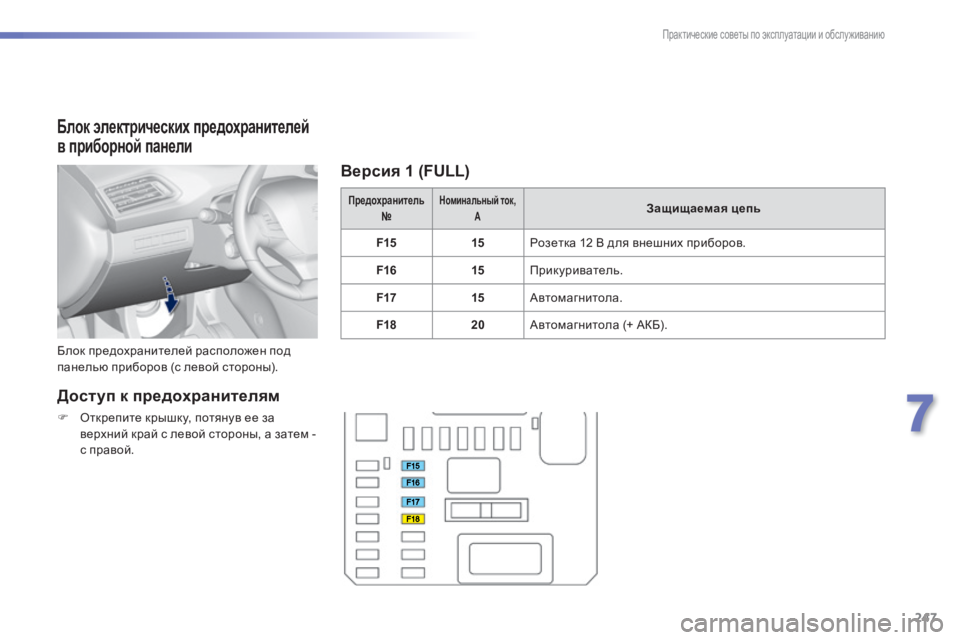

Б л о к э л е к т р и ч е с к и х п р е д о х р а н и т е л е й
в приборной панели
Блок предохранителей расположен под панелью приборов (с левой стороны).
Предохранитель № Номинальный ток, А А АЗащищаемая цепь
F1515 Розетка 12 В для внешних приборов.
F1615 Прикуриватель.
F1715 Автомагнитола.
F1820 Автомагнитола (+ АКБ).
Доступ к предохранителям
 Открепите крышку, потянув ее за
верхний край с левой стороны, а затем - с правой.
Версия 1 (FULL)

248
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

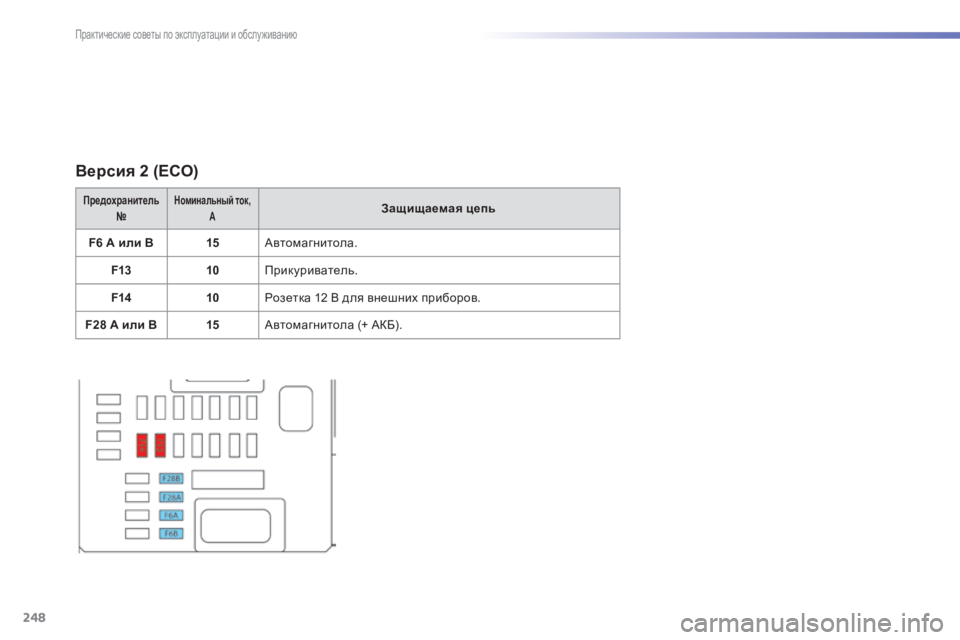

Версия 2 (ECO)
Предохранитель № Номинальный ток, А А АЗащищаемая цепь
F6 A или B15 Автомагнитола.
F1310 Прикуриватель.
F1410 Розетка 12 В для внешних приборов.
F28 A или B15 Автомагнитола (+ АКБ).

249
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

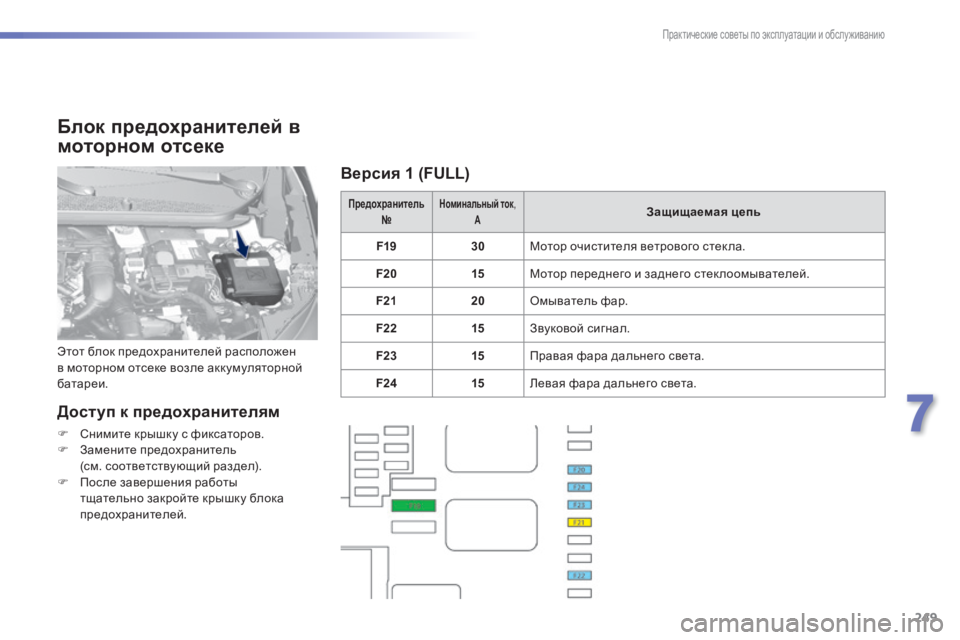

Б л о к п р е д о х р а н и т е л е й в
моторном отсеке
Доступ к предохранителям
 Снимите крышку с фиксаторов.  Замените предохранитель (см. соответствующий раздел).  После завершения работы тщательно закройте крышку блока предохранителей.
Предохранитель № Номинальный ток , Номинальный ток , Номинальный токА А АЗащищаемая цепь
F1930 Мотор очистителя ветрового стек ла.
F2015 Мотор переднего и заднего стек лоомывателей.
F2120 Омыватель фар.
F2215 Звуковой сигнал.
F2315 Правая фара дальнего света.
F2415 Левая фара дальнего света.
Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной б а т а р е и .
Версия 1 (FULL)

250
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

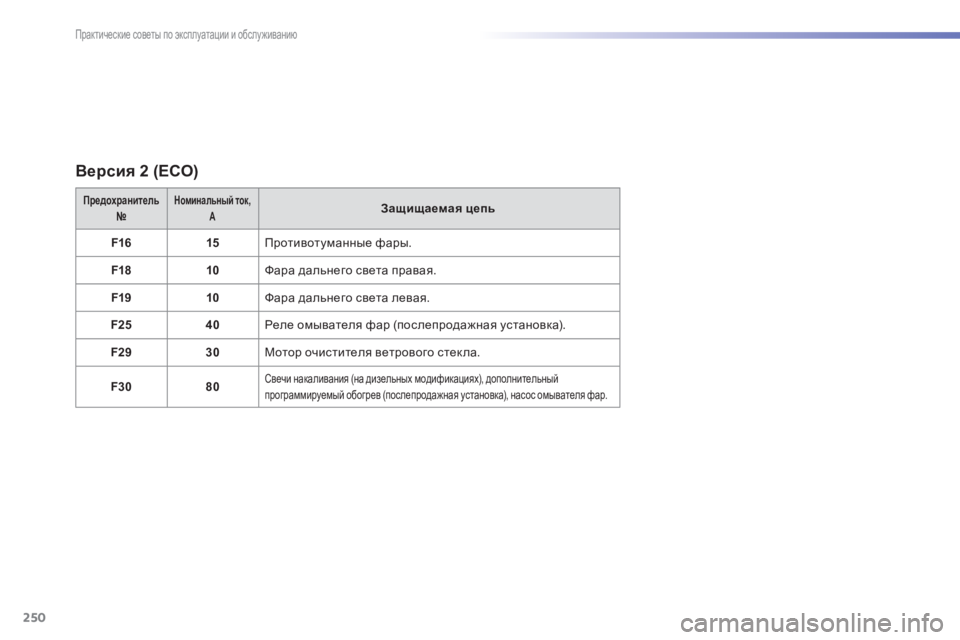

Версия 2 (ECO)
Предохранитель № Номинальный ток, A A AЗащищаемая цепь
F1615 Противотуманные фары.
F1810 Фара дальнего света правая.
F1910 Фара дальнего света левая.
F2540 Реле омывателя фар (послепродажная установка).
F2930 Мотор очистителя ветрового стек ла.
F3080 Свечи накаливания (на дизельных модификациях), дополнительный программируемый обогрев (послепродажная установка), насос омывателя фар.

251
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

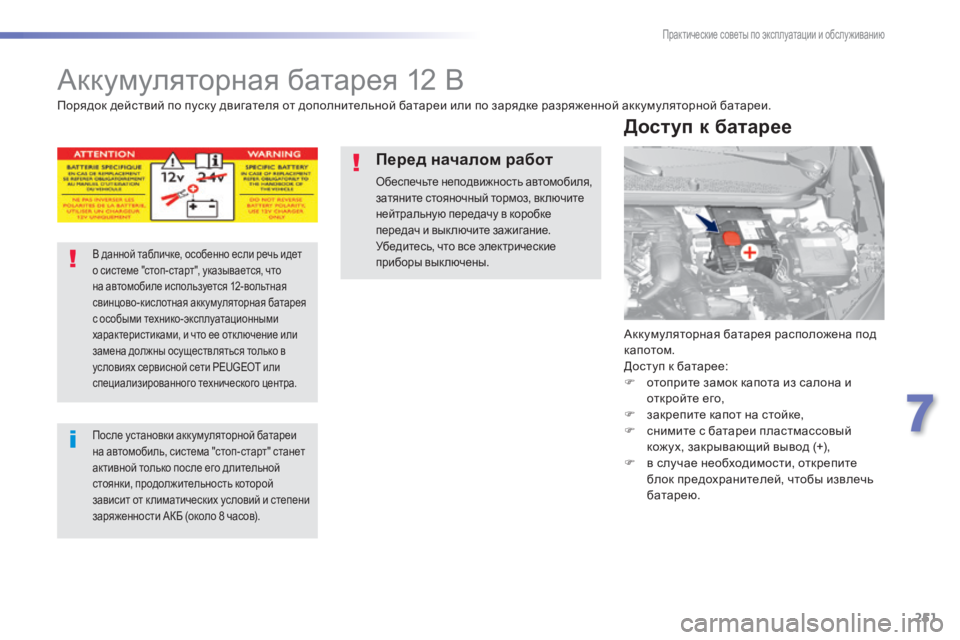

Аккумуляторная батарея 12 В
Аккумуляторная батарея расположена под капотом. Доступ к батарее:  отоприте замок капота из салона и откройте его,  закрепите капот на стойке,  снимите с батареи пластмассовый кожух, закрывающий вывод (+),  в случае необходимости, открепите блок предохранителей, чтобы извлечь б а т а р е ю .
Доступ к батарее
Порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.
В данной табличке, особенно если речь идет о системе "стоп-старт", указывается, что на автомобиле используется 12-вольтная свинцово-кислотная аккумуляторная батарея с особыми технико-эксплуатационными характеристиками, и что ее отк лючение или замена должны осуществляться только в условиях сервисной сети PEUGEOT или специализированного технического центра.
После установки аккумуляторной батареи на автомобиль, система "стоп-старт" станет активной только после его длительной стоянки, продолжительность которой зависит от к лиматических условий и степени заряженности АКБ (около 8 часов).
Перед началом работ
Обеспечьте неподвижность автомобиля, затяните стояночный тормоз, включите нейтральную передачу в коробке
передач и выключите зажигание. Убедитесь, что все электрические приборы выключены.

252
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

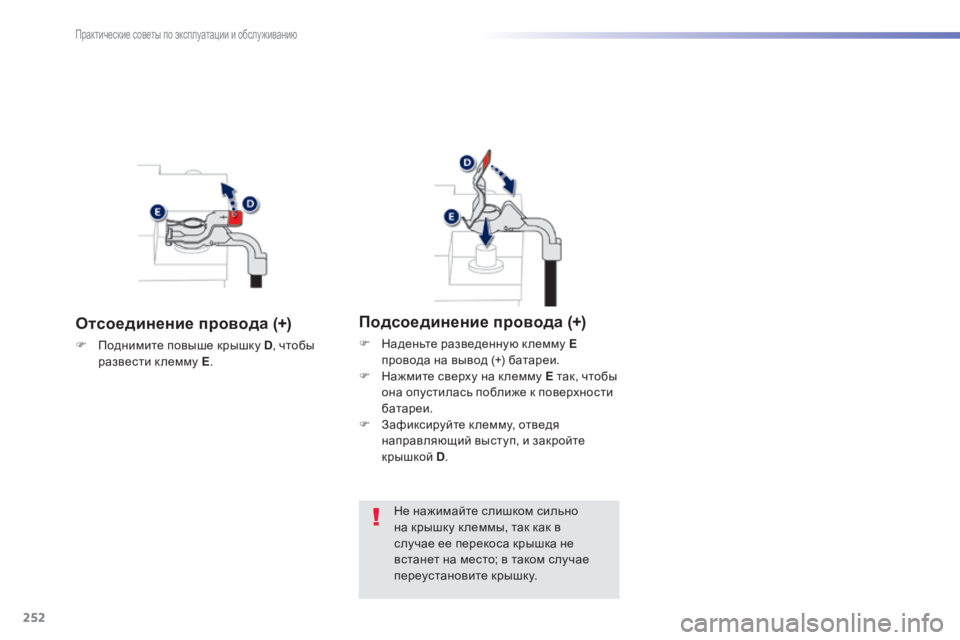

Отсоединение провода (+)
 Поднимите повыше крышку D , чтобы развести к лемму E .
Подсоединение провода (+)
 Наденьте разведенную к лемму Eпровода на вывод (+) батареи.  Нажмите сверху на к лемму E так, чтобы она опустилась поближе к поверхности батареи.  Зафиксируйте к лемму, отведя направляющий выступ, и закройте крышкой D .
Не нажимайте слишком сильно на крышку к леммы, так как в случае ее перекоса крышка не встанет на место; в таком случае переустановите крышку.

253
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013

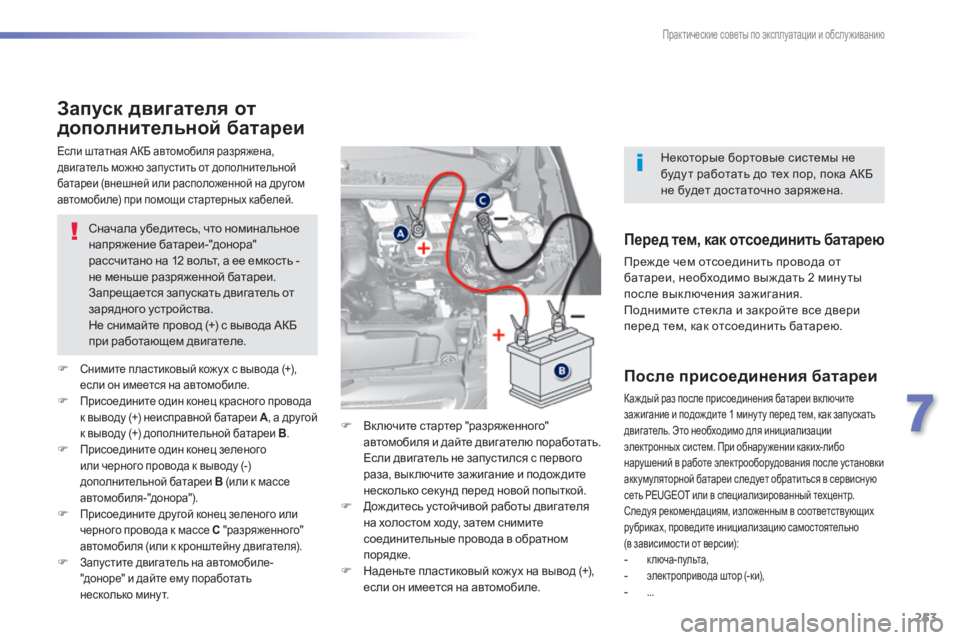

З а п у с к д в и г а т е л я о т
дополнительной батареи
Сначала убедитесь, что номинальное напряжение батареи-"донора" рассчитано на 12 вольт, а ее емкость - не меньше разряженной батареи. Запрещается запускать двигатель от зарядного устройства. Не снимайте провод (+) с вывода АКБ при работающем двигателе.
Снимите пластиковый кожух с вывода (+), если он имеется на автомобиле.  Присоедините один конец красного провода к выводу (+) неисправной батареи A , а другой
к выводу (+) дополнительной батареи B .  Присоедините один конец зеленого или черного провода к выводу (-) дополнительной батареи B (или к массе автомобиля-"донора").  Присоедините другой конец зеленого или черного провода к массе C "разряженного" автомобиля (или к кронштейну двигателя).  Запустите двигатель на автомобиле-"доноре" и дайте ему поработать несколько минут.
Включите стартер "разряженного" автомобиля и дайте двигателю поработать. Если двигатель не запустился с первого раза, вык лючите зажигание и подож дите несколько секунд перед новой попыткой.  Дождитесь устойчивой работы двигателя на холостом ходу, затем снимите соединительные провода в обратном порядке.  Наденьте пластиковый кожух на вывод (+),
если он имеется на автомобиле.
Если штатная АКБ автомобиля разряжена, двигатель можно запустить от дополнительной батареи (внешней или расположенной на другом автомобиле) при помощи стартерных кабелей.
Перед тем, как отсоединить батарею
Преж де чем отсоединить провода от батареи, необходимо выж дать 2 мину ты после вык лючения зажигания. Поднимите стек ла и закройте все двери перед тем, как отсоединить батарею.
После присоединения батареи
Каж дый раз после присоединения батареи вк лючите зажигание и подож дите 1 мину ту перед тем, как запускать
двигатель. Это необходимо для инициализации электронных систем. При обнару жении каких-либо нарушений в работе электрооборудования после установки аккумуляторной батареи следует обратиться в сервисную сеть PEUGEOT или в специализированный техцентр. Следуя рекомендациям, изложенным в соответствующих рубриках, проведите инициализацию самостоятельно (в зависимости от версии): - к люча-пульта, - электропривода штор (-ки), - . . .
Некоторые бортовые системы не буду т работать до тех пор, пока АКБ не будет достаточно заряжена.

254
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
Автомобильные аккумуляторные батареи содержат вредные вещества - серную кислоту и свинец. Их следует снимать с эксплуатации в соответствии с действующими правилами и ни в коем случае не смешивать с бытовыми отходами. Отслужившие элементы питания и аккумуляторные батареи следует сдавать на специализированные пункты сбора таких отходов.
Если предполагается не эксплуатировать автомобиль более одного месяца, рекомендуется отк лючить аккумуляторную батарею от его бортовой сети.
Перед началом работ с АКБ примите меры для защиты глаз и лица. Работы с аккумуляторной батареей следует проводить в проветриваемом месте, вдали от открытого огня и источников искр, чтобы не допустить взрыва или воспламенения. Не пытайтесь зарядить замерзшую батарею; сначала ее ну жно отогреть, иначе она может взорваться. Если она замерзла, то, перед тем как поставить ее на зарядку, проверьте ее состояние в сервисной сети PEUGEOT или в специализированном техцентре - там проконтролируют ее вну тренние элементы и проверят корпус на отсу тствие трещин, через которые может просочиться разъедающая токсичная кислота. Не пу тайте полярность проводов и пользуйтесь только 12-вольтовым зарядным устройством. Запрещается отсоединять провода от батареи при работающем двигателе. При заряде батареи следует обязательно отсоединить от нее провода. По окончании работ вымойте руки.
На автомобиле с системой "стоп-старт" поставленную на подзарядку аккумуляторную батарею можно не отк лючать от бортовой системы.
 Отсоедините наконечники проводов от выводов батареи.  Следуйте инструкциям изготовителя зарядного устройства.  Присоедините наконечники проводов к выводам батареи, начиная с провода (-).  Позаботьтесь, чтобы наконечники проводов и выводы батареи были чистыми. В случае их сульфатации (прису тствие белого или зеленоватого налета) отсоедините провода от батареи и очистите их наконечники и выводы батареи.
З а р я д б а т а р е и с п о м о щ ь ю
зарядного устройства
