2014 Peugeot 308 Инструкция по эксплуатации (in Russian)

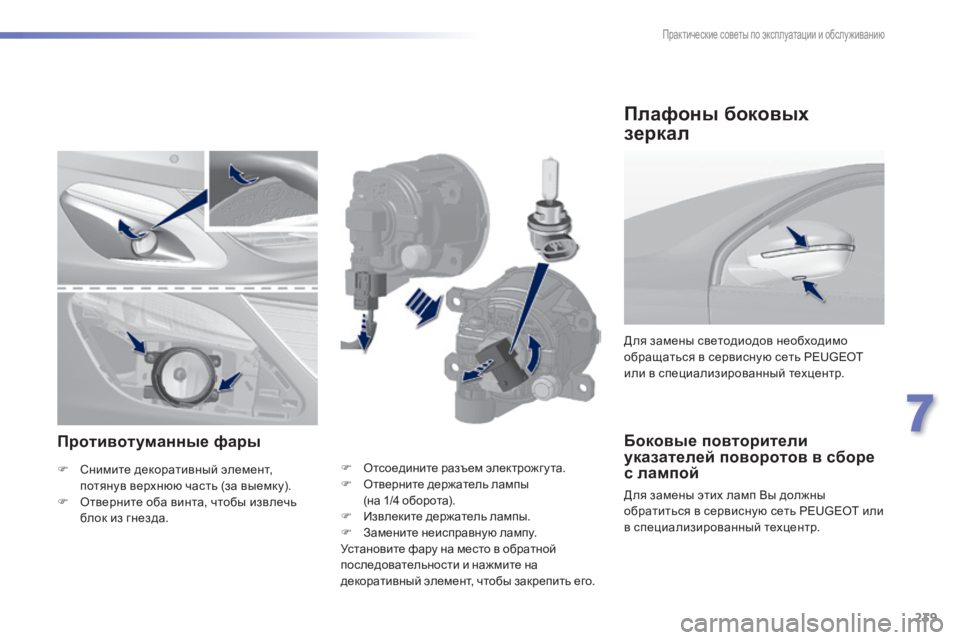

239
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
Боковые повторители указателей поворотов в сборе с лампой
Для замены этих ламп Вы должны обратиться в сервисную сеть PEUGEOT или в специализированный техцентр.
Для замены светодиодов необходимо обращаться в сервисную сеть PEUGEOT или в специализированный техцентр.
Противотуманные фары
 Снимите декоративный элемент, потянув верхнюю часть (за выемку).  Отверните оба винта, чтобы извлечь блок из гнезда.
 Отсоедините разъем электрожгута.  Отверните держатель лампы (на 1/4 оборота).  Извлеките держатель лампы.  Замените неисправную лампу.
Установите фару на место в обратной последовательности и нажмите на декоративный элемент, чтобы закрепить его.
Плафоны боковых
зеркал

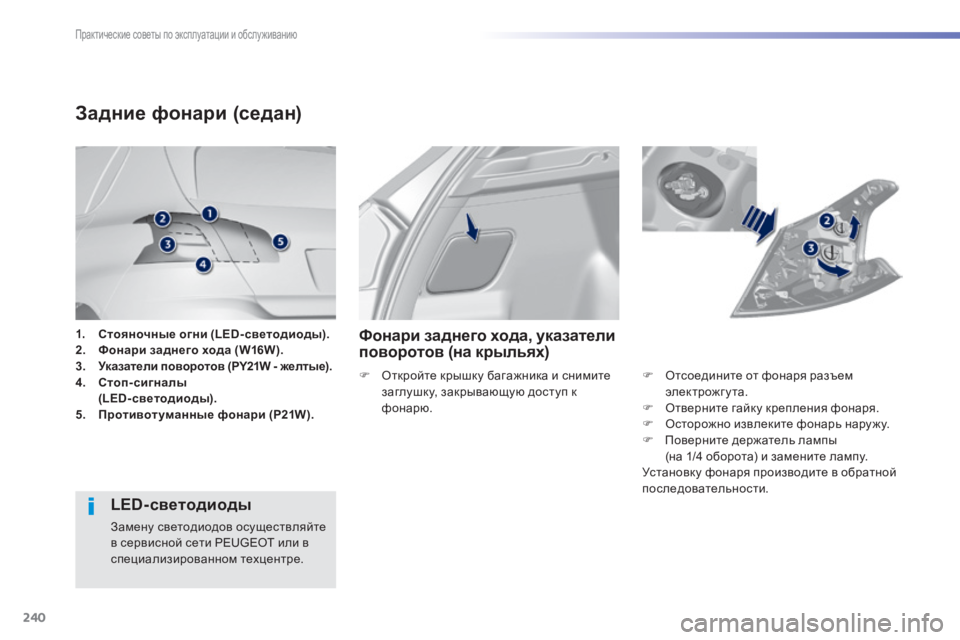

240
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
1. Стояночные огни (LED-светодиоды).2. Фонари заднего хода (W16W).3. Указатели поворотов (PY21W - желтые). Указатели поворотов (PY21W - желтые). 4. Стоп-сигналы(LED-светодиоды).5. Противот уманные фонари (P21W).
З а д н и е ф о н а р и ( с е д а н )
L E D - с в е т о д и о д ы
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в специализированном техцентре.
Ф о н а р и з а д н е г о х о д а , у к а з а т е л и поворотов (на крыльях)
 Отсоедините от фонаря разъем электрожгута.  Отверните гайку крепления фонаря.  Осторожно извлеките фонарь нару жу.  Поверните держатель лампы (на 1/4 оборота) и замените лампу. Установку фонаря производите в обратной последовательности.
 Откройте крышку багажника и снимите заглушку, закрывающую доступ к фонарю.

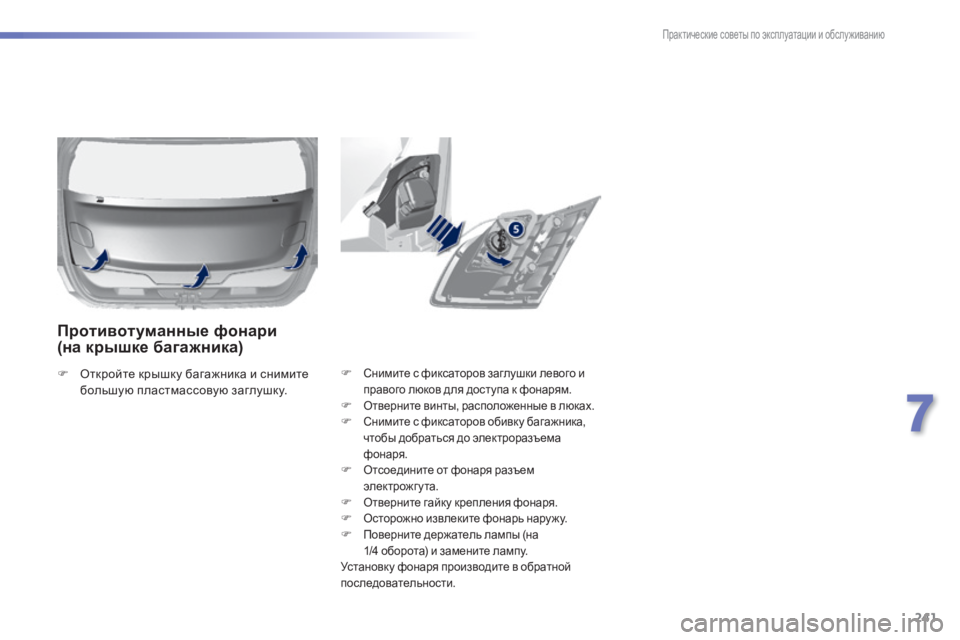

241
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
Снимите с фиксаторов заглушки левого и правого люков для доступа к фонарям.  Отверните винты, расположенные в люках.  Снимите с фиксаторов обивку багажника, чтобы добраться до электроразъема фонаря.  Отсоедините от фонаря разъем электрожгута.  Отверните гайку крепления фонаря.  Осторожно извлеките фонарь нару жу.  Поверните держатель лампы (на 1/4 оборота) и замените лампу. Установку фонаря производите в обратной последовательности.
Противотуманные фонари (на крышке багажника)
 Откройте крышку багажника и снимите большую пластмассовую заглушку.

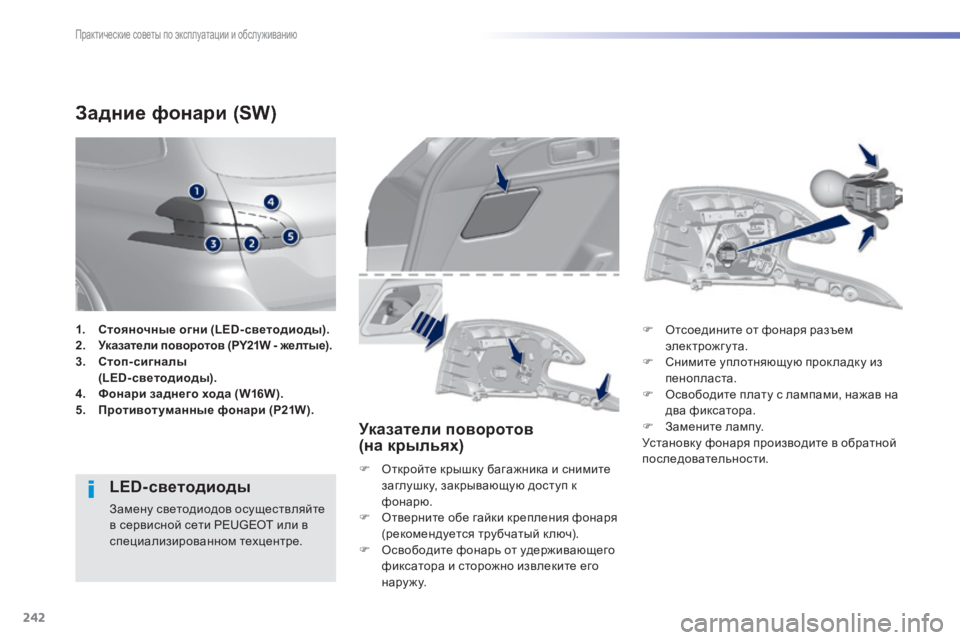

242
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
З а д н и е ф о н а р и ( S W )
L E D - с в е т о д и о д ы
Замену светодиодов осуществляйте в сервисной сети PEUGEOT или в специализированном техцентре.
У к а з а т е л и п о в о р о т о в (на крыльях)
 Откройте крышку багажника и снимите заглушку, закрывающую доступ к фонарю.  Отверните обе гайки крепления фонаря (рекомендуется трубчатый к люч).  Освободите фонарь от удерживающего фиксатора и сторожно извлеките его н а р у ж у .
 Отсоедините от фонаря разъем электрожгута.  Снимите уплотняющую прок ладку из пенопласта.  Освободите плату с лампами, нажав на два фиксатора.  Замените лампу. Установку фонаря производите в обратной последовательности.
1. Стояночные огни (LED-светодиоды).2. Указатели поворотов (PY21W - желтые). Указатели поворотов (PY21W - желтые). 3. Стоп-сигналы (LED-светодиоды).4. Фонари заднего хода (W16W).5. Противот уманные фонари (P21W).

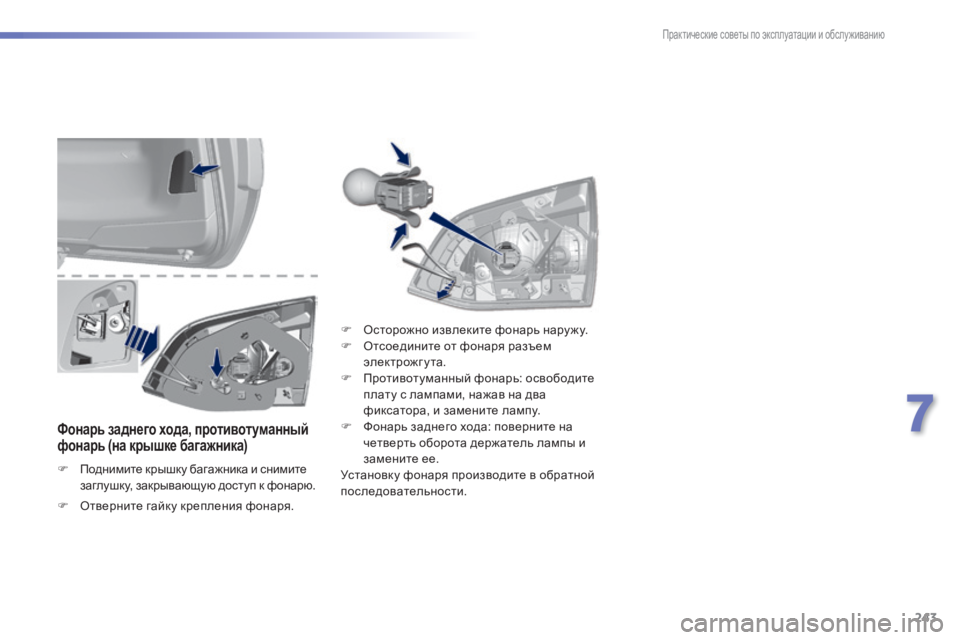

243
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
Фонарь заднего хода, противотуманный фонарь (на крышке багажника)
 Поднимите крышку багажника и снимите заглушку, закрывающую доступ к фонарю.
 Осторожно извлеките фонарь нару жу.  Отсоедините от фонаря разъем электрожгута.  Противотуманный фонарь: освободите плату с лампами, нажав на два фиксатора, и замените лампу.  Фонарь заднего хода: поверните на четверть оборота держатель лампы и замените ее. Установку фонаря производите в обратной последовательности.  Отверните гайку крепления фонаря.

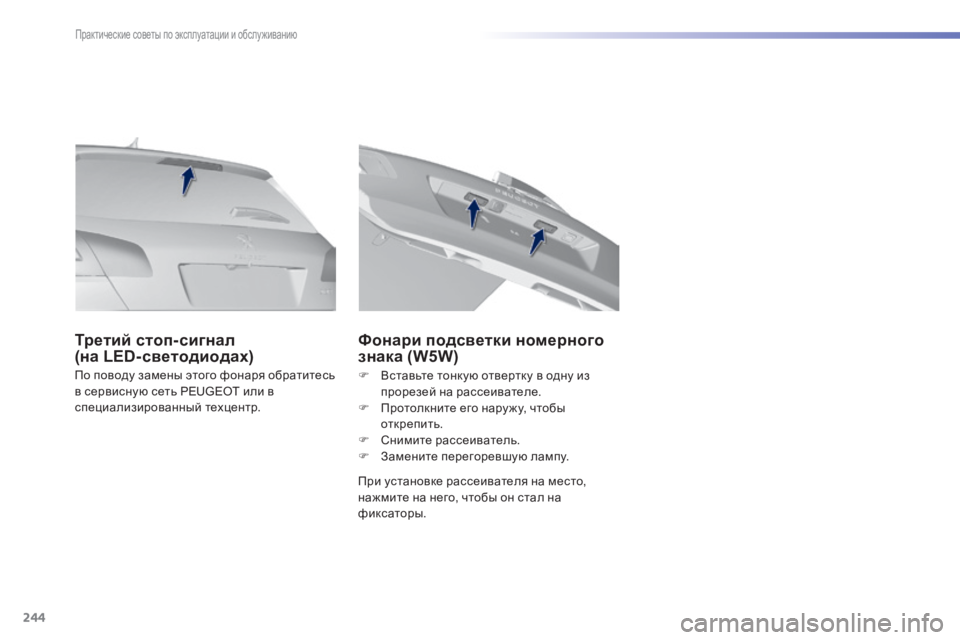

244
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
По поводу замены этого фонаря обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Т р е т и й с т о п - с и г н а л (на LED- светодиодах)
Фонари подсветки номерного знака (W5W)
При установке рассеивателя на место, нажмите на него, чтобы он стал на фиксаторы.
 Вставьте тонкую отвертку в одну из прорезей на рассеивателе.  Протолкните его нару жу, чтобы открепить.  Снимите рассеиватель.  Замените перегоревшую лампу.

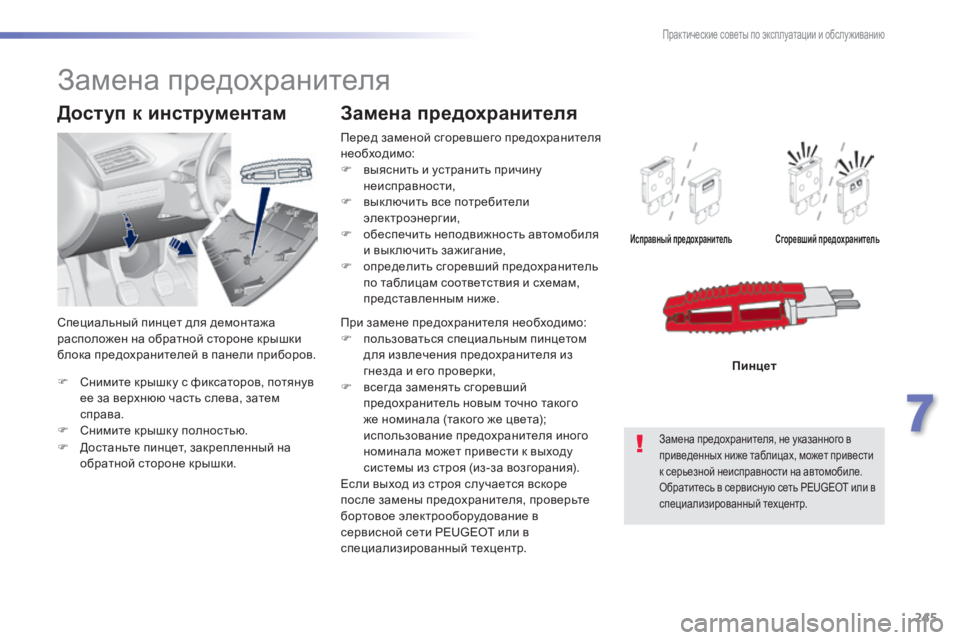

245
7
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
 Снимите крышку с фиксаторов, потянув ее за верхнюю часть слева, затем справа.  Снимите крышку полностью.
Д о с т у п к и н с т р у м е н т а м
Перед заменой сгоревшего предохранителя необходимо:  выяснить и устранить причину неисправности,  выключить все потребители электроэнергии,  обеспечить неподвижность автомобиля и выключить зажигание,  определить сгоревший предохранитель по таблицам соответствия и схемам, представленным ниже.
Замена предохранителя
Исправный предохранитель Сгоревший предохранитель
Замена предохранителя, не указанного в приведенных ниже таблицах, может привести к серьезной неисправности на автомобиле. Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Пинцет

Замена предохранителя
При замене предохранителя необходимо:  пользоваться специальным пинцетом для извлечения предохранителя из гнезда и его проверки,  всегда заменять сгоревший предохранитель новым точно такого же номинала (такого же цвета); использование предохранителя иного номинала может привести к выходу системы из строя (из-за возгорания). Если выход из строя случается вскоре после замены предохранителя, проверьте бортовое электрооборудование в сервисной сети PEUGEOT или в специализированный техцентр.
 Достаньте пинцет, закрепленный на обратной стороне крышки.
Специальный пинцет для демонтажа расположен на обратной стороне крышки блока предохранителей в панели приборов.

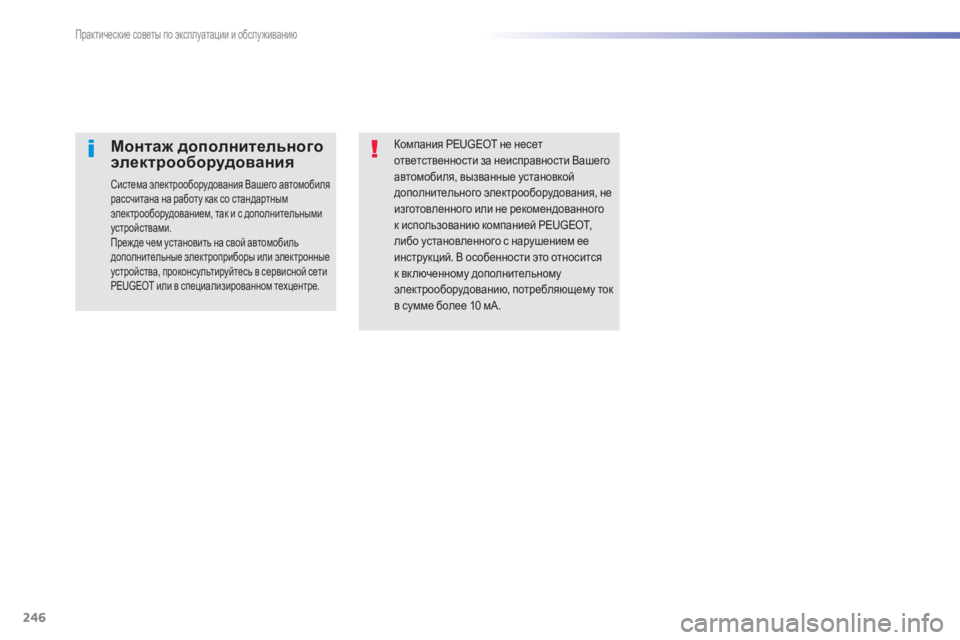

246
Практические советы по эксплуатации и обслуживанию
308_RU_CHAP07_INFO PR ATIQUES_ED02-2013
Компания PEUGEOT не несет ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией PEUGEOT, либо установленного с нарушением ее инструкций. В особенности это относится к включенному дополнительному электрооборудованию, потребляющему ток в сумме более 10 мА.
Монтаж дополнительного электрооборудования
Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами. Преж де чем установить на свой автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь в сервисной сети PEUGEOT или в специализированном техцентре.
