2014 PEUGEOT 3008 Manual del propietario (in Spanish)

223

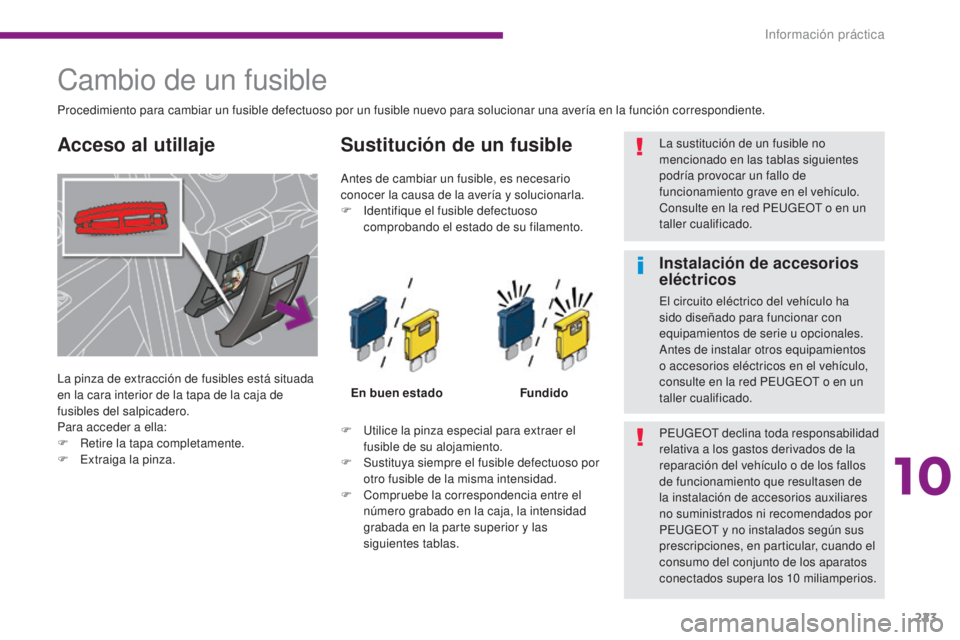

Cambio de un fusible
La pinza de extracción de fusibles está situada
en la cara interior de la tapa de la caja de
fusibles del salpicadero.
Para acceder a ella:
F
R
etire la tapa completamente.
F

E
xtraiga la pinza.
Sustitución de un fusible
En buen estado Fundido
F
U
tilice la pinza especial para extraer el
fusible de su alojamiento.
F

Su
stituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
F

C
ompruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la parte superior y las
siguientes tablas.
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y solucionarla.
F

I
dentifique el fusible defectuoso
comprobando el estado de su filamento.
Procedimiento para cambiar un fusible defectuoso por un fusible nuevo para solucionar una avería en la función correspondiente.
La sustitución de un fusible no
mencionado en las tablas siguientes
podría provocar un fallo de
funcionamiento grave en el vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
PEUGEOT declina toda responsabilidad
relativa a los gastos derivados de la
reparación del vehículo o de los fallos
de funcionamiento que resultasen de
la instalación de accesorios auxiliares
no suministrados ni recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supera los 10


miliamperios.
Acceso al utillaje
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo ha
sido diseñado para funcionar con
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la red PEUGEOT o en un
taller cualificado.
10
Información práctica

224

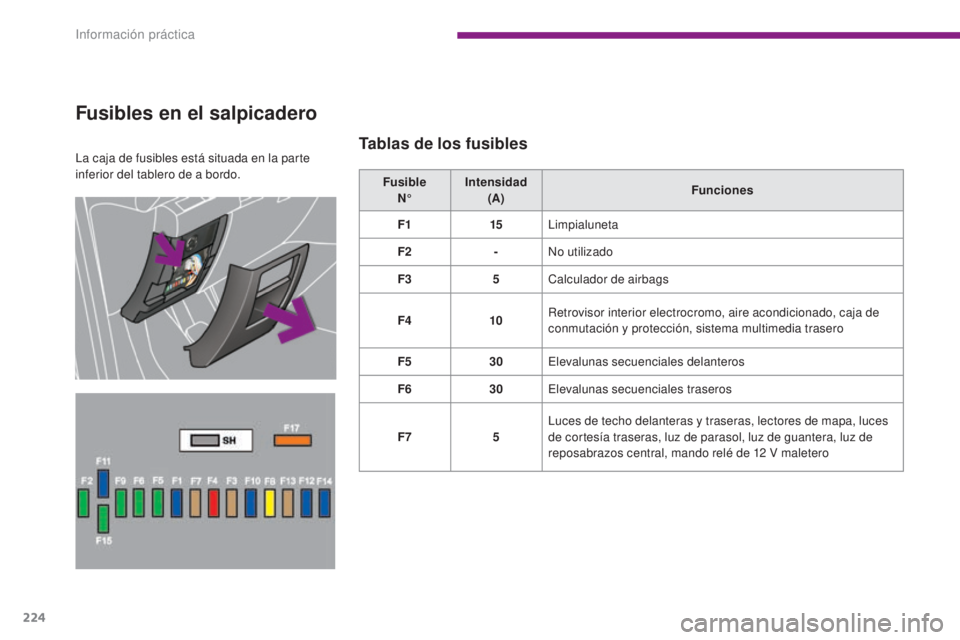

La caja de fusibles está situada en la parte
inferior del tablero de a bordo.
Fusibles en el salpicadero
Tablas de los fusibles
Fusible N° Intensidad
(A) Funciones
F1 15Limpialuneta
F2 -No utilizado
F3 5Calculador de airbags
F4 10Retrovisor interior electrocromo, aire acondicionado, caja de
conmutación y protección, sistema multimedia trasero
F5 30Elevalunas secuenciales delanteros
F6 30Elevalunas secuenciales traseros
F7 5Luces de techo delanteras y traseras, lectores de mapa, luces
de cortesía traseras, luz de parasol, luz de guantera, luz de
reposabrazos central, mando relé de 12
V maletero
Información práctica

225

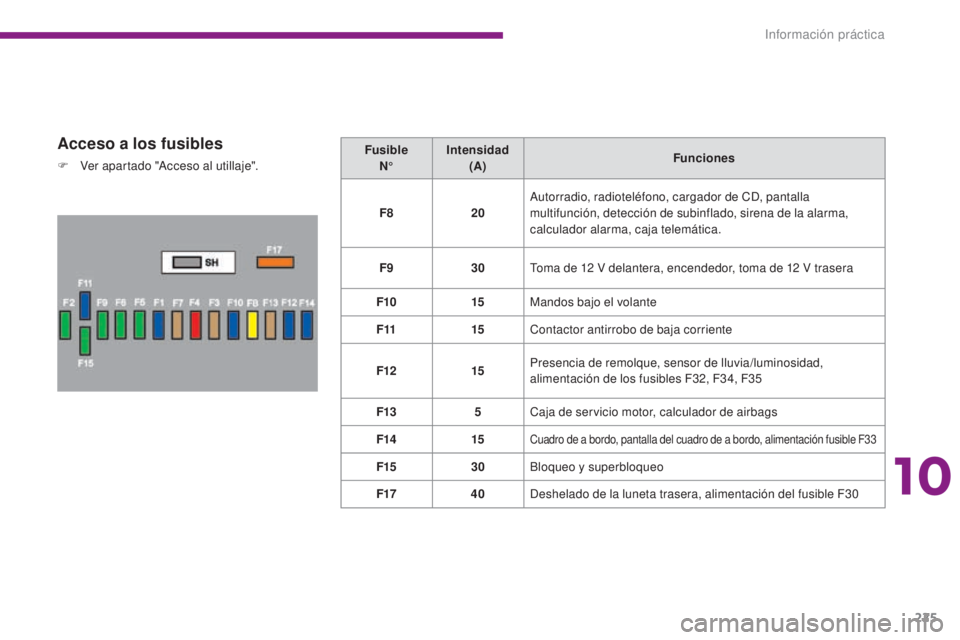

Acceso a los fusibles
F Ver apartado "Acceso al utillaje".Fusible
N° Intensidad
(A) Funciones
F8 20Autorradio, radioteléfono, cargador de CD, pantalla
multifunción, detección de subinflado, sirena de la alarma,
calculador alarma, caja telemática.
F9 30Toma de 12
V delantera, encendedor, toma de 12 V trasera
F10 15Mandos bajo el volante
F11 15Contactor antirrobo de baja corriente
F12 15Presencia de remolque, sensor de lluvia/luminosidad,
alimentación de los fusibles F32, F34, F35
F13 5Caja de servicio motor, calculador de airbags
F14 15
Cuadro de a bordo, pantalla del cuadro de a bordo, alimentación fusible F33
F1530Bloqueo y superbloqueo
F17 40Deshelado de la luneta trasera, alimentación del fusible F30
10
Información práctica

226

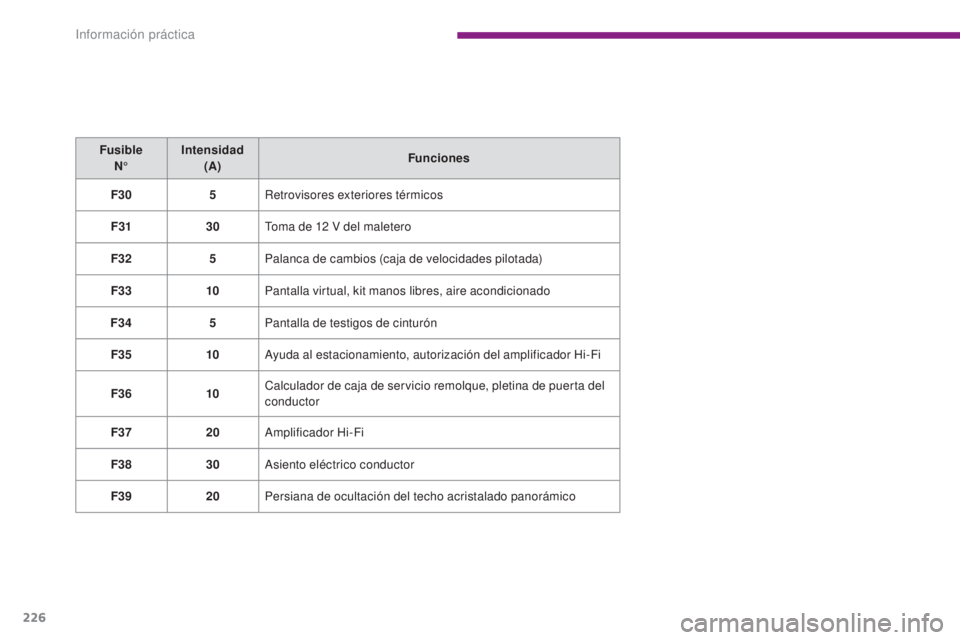

Fusible N° Intensidad
(A) Funciones
F30 5Retrovisores exteriores térmicos
F31 30Toma de 12
V del maletero
F32 5Palanca de cambios (caja de velocidades pilotada)
F33 10Pantalla virtual, kit manos libres, aire acondicionado
F34 5Pantalla de testigos de cinturón
F35 10Ayuda al estacionamiento, autorización del amplificador Hi-Fi
F36 10Calculador de caja de servicio remolque, pletina de puerta del
conductor
F37 20Amplificador Hi-Fi
F38 30Asiento eléctrico conductor
F39 20Persiana de ocultación del techo acristalado panorámico
Información práctica

227

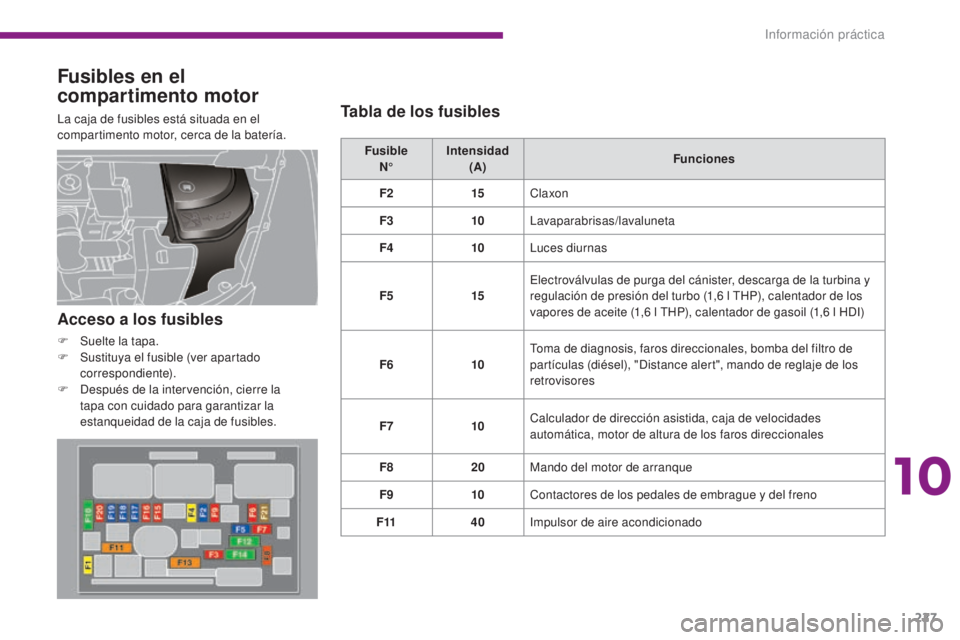

Fusibles en el
compartimento motor
La caja de fusibles está situada en el
compartimento motor, cerca de la batería.Fusible
N° Intensidad
(A) Funciones
F2 15Claxon
F3 10Lavaparabrisas/lavaluneta
F4 10Luces diurnas
F5 15Electroválvulas de purga del cánister, descarga de la turbina y
regulación de presión del turbo (1,6
l THP), calentador de los
vapores de aceite (1,6
l THP), calentador de gasoil (1,6 l HDI)
F6 10Toma de diagnosis, faros direccionales, bomba del filtro de
partículas (diésel), "Distance alert", mando de reglaje de los
retrovisores
F7 10Calculador de dirección asistida, caja de velocidades
automática, motor de altura de los faros direccionales
F8 20Mando del motor de arranque
F9 10Contactores de los pedales de embrague y del freno
F11 40Impulsor de aire acondicionado
Acceso a los fusibles
F Suelte la tapa.
F
S ustituya el fusible (ver apartado
correspondiente).
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Tabla de los fusibles
10
Información práctica

228
Fusible N° Intensidad
(A) Funciones
F12 30Pequeña/Gran velocidad del limpiaparabrisas delantero
F14 30Bomba de aire
F15 10Luz de carretera derecha
F16 10Luz de carretera izquierda
F17 15Luz de cruce izquierda
F18 15Luz de cruce derecha
Información práctica

229
Fusible N° Intensidad
(A) Funciones
F2 5Contactor bifunción de frenos
F3 5Caja de carga de la batería
F4 25Electroválvulas ABS/CDS
F6 15Caja de velocidades pilotada/automática

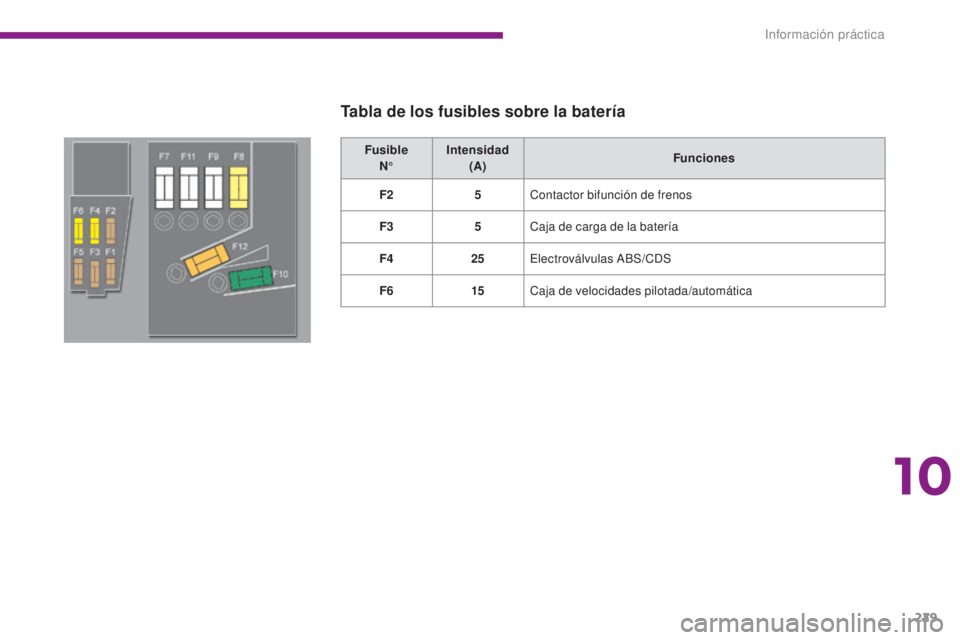

Tabla de los fusibles sobre la batería
10
Información práctica

230
Batería de 12 V
Acceso a la batería
La batería está situada en el compartimento
motor.
Para acceder a ella:
F
A
bra el capó con el mando interior y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
F

R
etire la cubierta de plástico para acceder
al borne (+).
La presencia de esta etiqueta, especialmente
si el vehículo va equipado con Stop & Start,
indica que se trata de una batería de plomo
de 12

V con tecnología y características
específicas, cuya desconexión o sustitución
deberá realizarse exclusivamente en la red
PEUGEOT o en un taller cualificado.
Después de volver a montar la batería, el
Stop & Start únicamente estará operativo
tras una inmovilización continua del vehículo,
cuya duración dependerá de las condiciones
climáticas y del estado de carga de la batería
(hasta aproximadamente 8


horas).
Con el Stop & Start la recarga de la batería no
requiere desconexión. Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
Desconexión del borne (+)
F Levante el mando D al máximo para desbloquear la abrazadera E .
Reconexión del borne (+)
F Coloque la abrazadera E abierta del cable
en el borne (+) de la batería.
F

A
priete verticalmente la abrazadera E para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera separando la guía
de colocación y bajando el mando D .
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.
