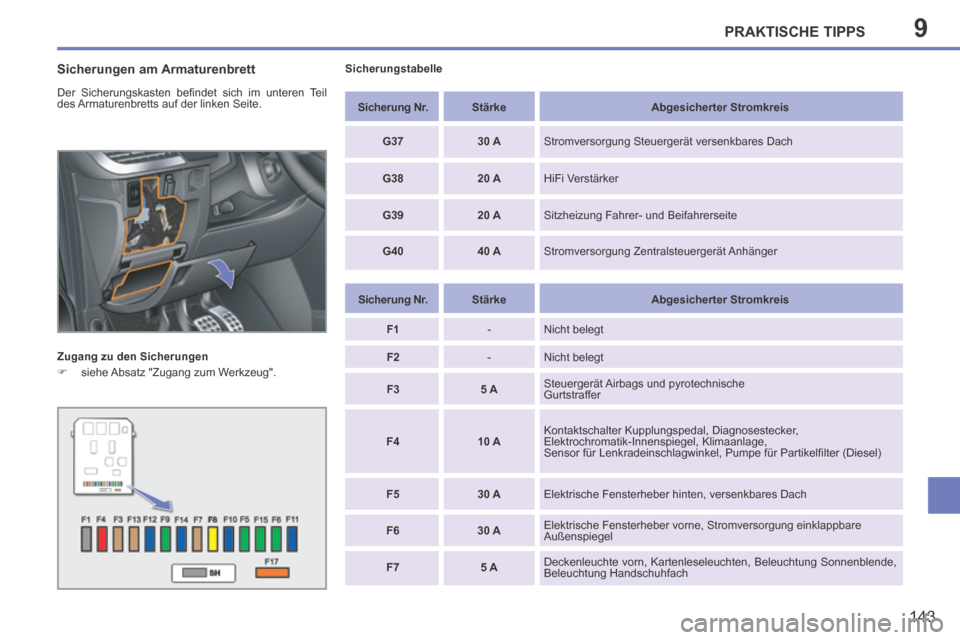

Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im unteren Teil
des Armaturenbretts auf der linken Seite.
Zugang zu den Sicherungen
 siehe Absatz "Zugang zum Werkzeug". Sicherungstabelle
Sicherung Nr. Stärke Abgesicherter Stromkreis
G37 30 A Stromversorgung Steuergerät versenkbares Dach
G38 20 A HiFi Verstärker
G39 20 A Sitzheizung Fahrer- und Beifahrerseite
G40 40 A Stromversorgung Zentralsteuergerät Anhänger
Sicherung Nr. Stärke Abgesicherter Stromkreis
F1 - Nicht belegt
F2 - Nicht belegt
F3 5 A Steuergerät Airbags und pyrotechnische
Gurtstraffer
F4 10 A Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für Partikelfi lter (Diesel)
F5 30 A Elektrische Fensterheber hinten, versenkbares Dach
F6 30 A Elektrische Fensterheber vorne, Stromversorgung einklappbare
Außenspiegel
F7 5 A Deckenleuchte vorn, Kartenleseleuchten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach

9PRAKTISCHE TIPPS
144
207cc_de_Chap09_Info pratiques_ed01-2014

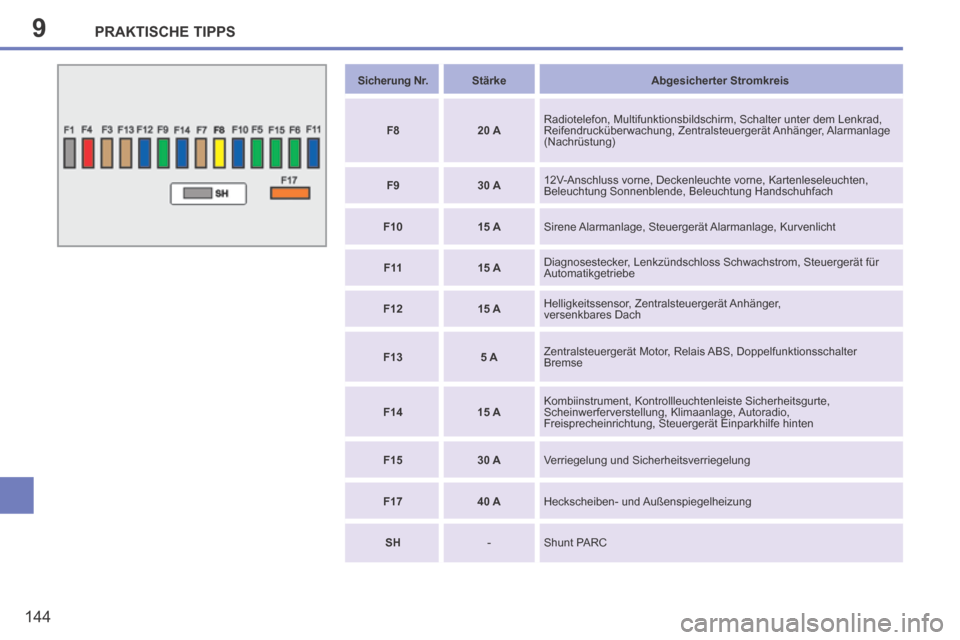

Sicherung Nr. Stärke Abgesicherter Stromkreis
F8 20 A Radiotelefon, Multifunktionsbildschirm, Schalter unter dem Lenkrad,
Reifendrucküberwachung, Zentralsteuergerät Anhänger, Alarmanlage
(Nachrüstung)
F9 30 A 12V-Anschluss vorne, Deckenleuchte vorne, Kartenleseleuchten,
Beleuchtung Sonnenblende, Beleuchtung Handschuhfach
F10 15 A Sirene Alarmanlage, Steuergerät Alarmanlage, Kurvenlicht
F 11 15 A Diagnosestecker, Lenkzündschloss Schwachstrom, Steuergerät für
Automatikgetriebe
F12 15 A Helligkeitssensor, Zentralsteuergerät Anhänger,
versenkbares Dach
F13 5 A Zentralsteuergerät Motor, Relais ABS, Doppelfunktionsschalter
Bremse
F14 15 A Kombiinstrument, Kontrollleuchtenleiste Sicherheitsgurte,
Scheinwerferverstellung, Klimaanlage, Autoradio,
Freisprecheinrichtung, Steuergerät Einparkhilfe hinten
F15 30 A Verriegelung und Sicherheitsverriegelung
F17 40 A Heckscheiben- und Außenspiegelheizung
SH - Shunt PARC

9PRAKTISCHE TIPPS
145
207cc_de_Chap09_Info pratiques_ed01-2014

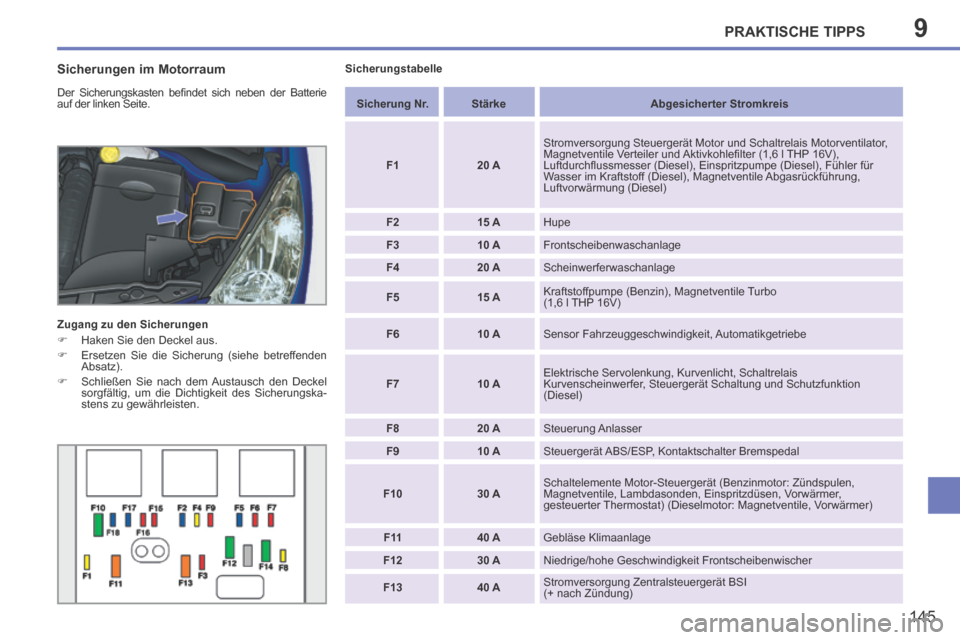

Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich neben der Batterie
auf der linken Seite.
Zugang zu den Sicherungen
 Haken Sie den Deckel aus.
 Ersetzen Sie die Sicherung (siehe betreffenden Absatz).
 Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungska-
stens zu gewährleisten. Sicherungstabelle
Sicherung Nr. Stärke Abgesicherter Stromkreis
F1 20 A Stromversorgung Steuergerät Motor und Schaltrelais Motorventilator,
Magnetventile Verteiler und Aktivkohlefi lter (1,6 l THP 16V),
Luftdurchfl ussmesser (Diesel), Einspritzpumpe (Diesel), Fühler für
Wasser im Kraftstoff (Diesel), Magnetventile Abgasrückführung,
Luftvorwärmung (Diesel)
F2 15 A Hupe
F3 10 A Frontscheibenwaschanlage
F4 20 A Scheinwerferwaschanlage
F5 15 A Kraftstoffpumpe (Benzin), Magnetventile Turbo
(1,6 l THP 16V)
F6 10 A Sensor Fahrzeuggeschwindigkeit, Automatikgetriebe
F7 10 A Elektrische Servolenkung, Kurvenlicht, Schaltrelais
Kurvenscheinwerfer, Steuergerät Schaltung und Schutzfunktion
(Diesel)
F8 20 A Steuerung Anlasser
F9 10 A Steuergerät ABS/ESP, Kontaktschalter Bremspedal
F10 30 A Schaltelemente Motor-Steuergerät (Benzinmotor: Zündspulen,
Magnetventile, Lambdasonden, Einspritzdüsen, Vorwärmer,
gesteuerter Thermostat) (Dieselmotor: Magnetventile, Vorwärmer)
F 11 40 A Gebläse Klimaanlage
F12 30 A Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F13 40 A Stromversorgung Zentralsteuergerät BSI
(+ nach Zündung)

9PRAKTISCHE TIPPS
146
207cc_de_Chap09_Info pratiques_ed01-2014
Sicherung Nr. Stärke Abgesicherter Stromkreis
F14 30 A Kraftstoffvorwärmung (Diesel)
F15 10 A Fernlicht links
F16 10 A Fernlicht rechts
F17 15 A Abblendlicht links
F18 15 A Abblendlicht rechts

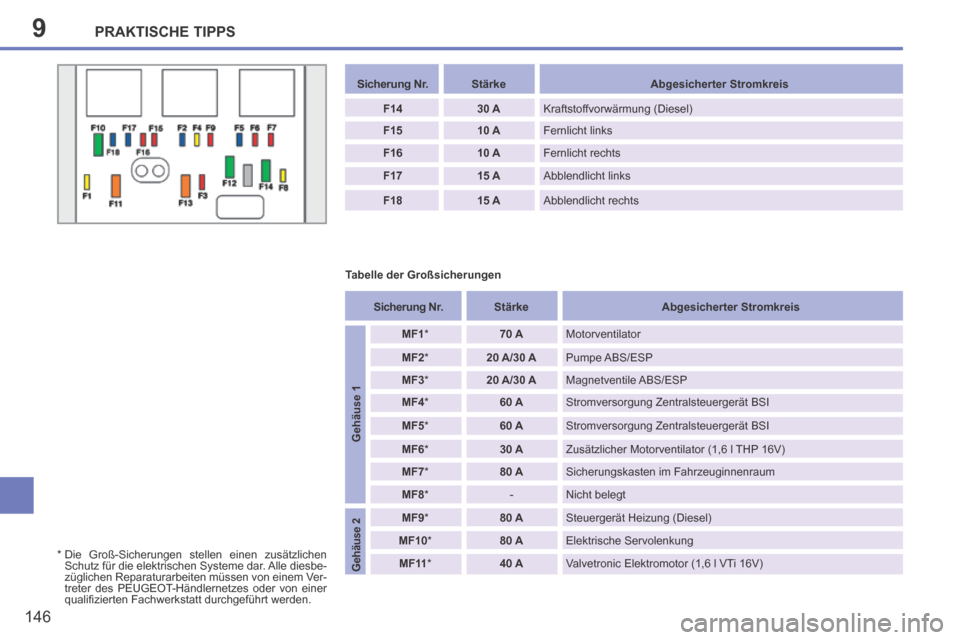

Tabelle der Großsicherungen
* Die Groß-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbe-
züglichen Reparaturarbeiten müssen von einem Ver-
treter des PEUGEOT-Händlernetzes oder von einer
qualifi zierten Fachwerkstatt durchgeführt werden.
Sicherung Nr. Stärke Abgesicherter Stromkreis
Gehäuse 1
MF1 * 70 A Motorventilator
MF2 * 20 A/30 A Pumpe ABS/ESP
MF3 * 20 A/30 A Magnetventile ABS/ESP
MF4 * 60 A Stromversorgung Zentralsteuergerät BSI
MF5 * 60 A Stromversorgung Zentralsteuergerät BSI
MF6 * 30 A Zusätzlicher Motorventilator (1,6 l THP 16V)
MF7 * 80 A Sicherungskasten im Fahrzeuginnenraum
MF8 * - Nicht belegt
Gehäuse 2
MF9 * 80 A Steuergerät Heizung (Diesel)
MF10 * 80 A Elektrische Servolenkung
MF11 * 40 A Valvetronic Elektromotor (1,6 l VTi 16V)

9
!
PRAKTISCHE TIPPS
147
207cc_de_Chap09_Info pratiques_ed01-2014

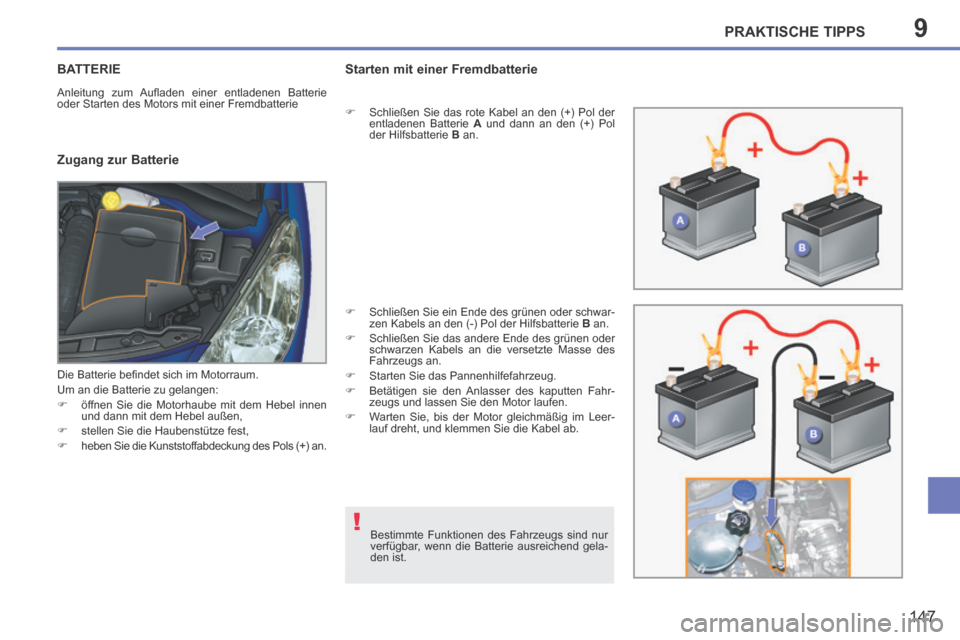

BATTERIE
Anleitung zum Aufl aden einer entladenen Batterie
oder Starten des Motors mit einer Fremdbatterie
Zugang zur Batterie
Starten mit einer Fremdbatterie
 Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
 Schließen Sie ein Ende des grünen oder schwar- zen Kabels an den (-) Pol der Hilfsbatterie B an.
 Schließen Sie das andere Ende des grünen oder schwarzen Kabels an die versetzte Masse des
Fahrzeugs an.
 Starten Sie das Pannenhilfefahrzeug.
 Betätigen sie den Anlasser des kaputten Fahr- zeugs und lassen Sie den Motor laufen.
 Warten Sie, bis der Motor gleichmäßig im Leer- lauf dreht, und klemmen Sie die Kabel ab.
Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:
 öffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
 stellen Sie die Haubenstütze fest,
 heben Sie die Kunststoffabdeckung des Pols (+) an.
Bestimmte Funktionen des Fahrzeugs sind nur
verfügbar, wenn die Batterie ausreichend gela-
den ist.

9
!
i
PRAKTISCHE TIPPS
148
207cc_de_Chap09_Info pratiques_ed01-2014
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Klemmen Sie die Pole nicht bei laufendem Mo-
tor ab.
Die Batterien enthalten schädliche Substanzen
wie Schwefelsäure und Blei. Sie müssen gemäß
den gesetzlichen Vorschriften entsorgt werden
und dürfen auf keinen Fall in den Hausmüll ge-
worfen werden.
Geben Sie verbrauchte Batterien an einer dafür
zugelassenen Sammelstelle ab.

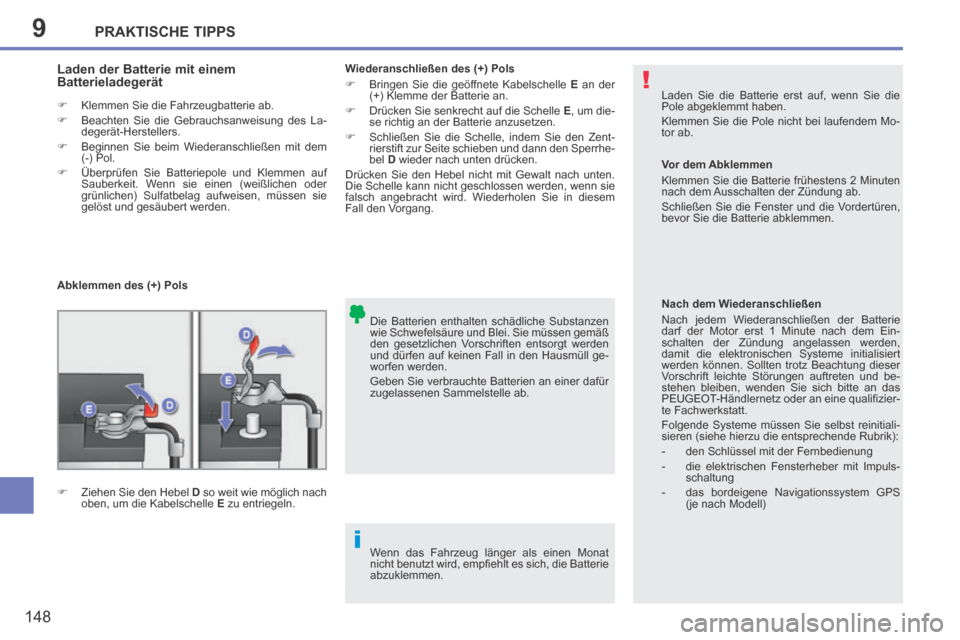

Laden der Batterie mit einem Batterieladegerät
 Klemmen Sie die Fahrzeugbatterie ab.
 Beachten Sie die Gebrauchsanweisung des La- degerät-Herstellers.
 Beginnen Sie beim Wiederanschließen mit dem (-) Pol.
 Überprüfen Sie Batteriepole und Klemmen auf Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfi ehlt es sich, die Batterie
abzuklemmen. Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten
nach dem Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vordertüren,
bevor Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie
darf der Motor erst 1 Minute nach dem Ein-
schalten der Zündung angelassen werden,
damit die elektronischen Systeme initialisiert
werden können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten und be-
stehen bleiben, wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder an eine qualifi zier-
te Fachwerkstatt.
Folgende Systeme müssen Sie selbst reinitiali-
sieren (siehe hierzu die entsprechende Rubrik):
- den Schlüssel mit der Fernbedienung
- die elektrischen Fensterheber mit Impuls-
schaltung
- das bordeigene Navigationssystem GPS (je nach Modell)
Abklemmen des (+) Pols
Wiederanschließen des (+) Pols
 Bringen Sie die geöffnete Kabelschelle
E an der
(+) Klemme der Batterie an.
 Drücken Sie senkrecht auf die Schelle E , um die-
se richtig an der Batterie anzusetzen.
 Schließen Sie die Schelle, indem Sie den Zent- rierstift zur Seite schieben und dann den Sperrhe-
bel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach unten.
Die Schelle kann nicht geschlossen werden, wenn sie
falsch angebracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
 Ziehen Sie den Hebel D so weit wie möglich nach
oben, um die Kabelschelle E zu entriegeln.

9
!
i
PRAKTISCHE TIPPS
149
207cc_de_Chap09_Info pratiques_ed01-2014
Bei entladener Batterie springt der Motor nicht
an (vgl. betreffenden Abschnitt).
Wenn gerade das Dach geöffnet bzw. geschlossen
wird, wird dieser Vorgang abgeschlossen. Anschlie-
ßend kann das Dach jedoch nicht erneut geöffnet
bzw. geschlossen werden.

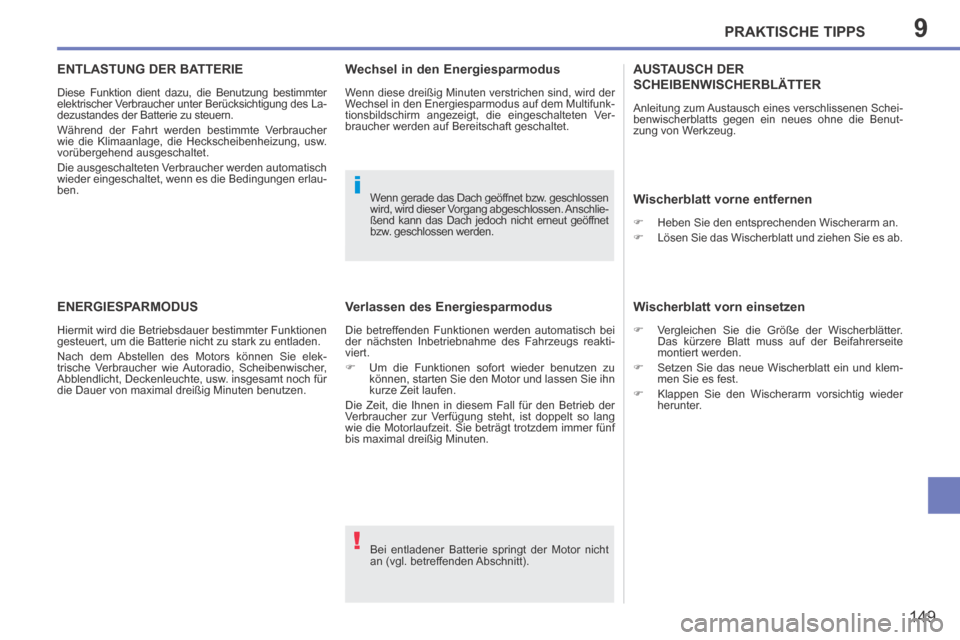

ENERGIESPARMODUS
Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuert, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elek-
trische Verbraucher wie Autoradio, Scheibenwischer,
Abblendlicht, Deckenleuchte, usw. insgesamt noch für
die Dauer von maximal dreißig Minuten benutzen.
Verlassen des Energiesparmodus
Die betreffenden Funktionen werden automatisch bei
der nächsten Inbetriebnahme des Fahrzeugs reakti-
viert.
 Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen Sie ihn
kurze Zeit laufen.
Die Zeit, die Ihnen in diesem Fall für den Betrieb der
Verbraucher zur Verfügung steht, ist doppelt so lang
wie die Motorlaufzeit. Sie beträgt trotzdem immer fünf
bis maximal dreißig Minuten.
Wechsel in den Energiesparmodus
Wenn diese dreißig Minuten verstrichen sind, wird der
Wechsel in den Energiesparmodus auf dem Multifunk-
tionsbildschirm angezeigt, die eingeschalteten Ver-
braucher werden auf Bereitschaft geschaltet.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Anleitung zum Austausch eines verschlissenen Schei-
benwischerblatts gegen ein neues ohne die Benut-
zung von Werkzeug.
Wischerblatt vorne entfernen
 Heben Sie den entsprechenden Wischerarm an.
 Lösen Sie das Wischerblatt und ziehen Sie es ab.
Wischerblatt vorn einsetzen
 Vergleichen Sie die Größe der Wischerblätter. Das kürzere Blatt muss auf der Beifahrerseite
montiert werden.
 Setzen Sie das neue Wischerblatt ein und klem-men Sie es fest.
 Klappen Sie den Wischerarm vorsichtig wieder herunter.
ENTLASTUNG DER BATTERIE
Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des La-
dezustandes der Batterie zu steuern.
Während der Fahrt werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen erlau-
ben.

9
i
PRAKTISCHE TIPPS
150
207cc_de_Chap09_Info pratiques_ed01-2014
FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschleppen des eigenen oder eines
fremden Fahrzeugs mit einer abnehmbaren mecha-
nischen Vorrichtung
Zugang zum Werkzeug
Abschleppen des eigenen Fahrzeugs
 Ziehen Sie an der Abdeckung in der vorde-
ren Stoßstange, um sie zu lösen.
 Schrauben Sie die Abschleppöse bis zum An-schlag ein.
 Montieren Sie die Abschleppstange.
 Schalten Sie die Warnblinker am abgeschleppten Fahrzeug ein.  Öffnen Sie die Abdeckung an der hinteren Stoß-
stange durch Druck auf das untere Ende.
 Schrauben Sie die Abschleppöse bis zum An- schlag ein.
 Montieren Sie die Abschleppstange.
 Schalten Sie die Warnblinker am abgeschleppten Fahrzeug ein.
Abschleppen eines fremden Fahrzeugs
Die Abschleppöse befi ndet sich in einer Halterung un-
ter dem Bodenbelag hinten im Kofferraum.
Zugang:
 Schließen Sie das Dach.
 Öffnen Sie den Kofferraum.
 Heben Sie den Bodenbelag an.

Nehmen Sie die Abschleppöse heraus.  Stellen Sie den Gangschalthebel in den Leer-
lauf (Position N beim Automatikgetriebe).
Die Nichtbeachtung dieser Besonder- heit kann zur Beschädigung bestimmter
Komponenten der Bremsanlage und zu
fehlender Bremskraftverstärkung beim
Wiederanlassen des Motors führen.
