2014 PEUGEOT 2008 Manual del propietario (in Spanish)

175
7
Información práctica

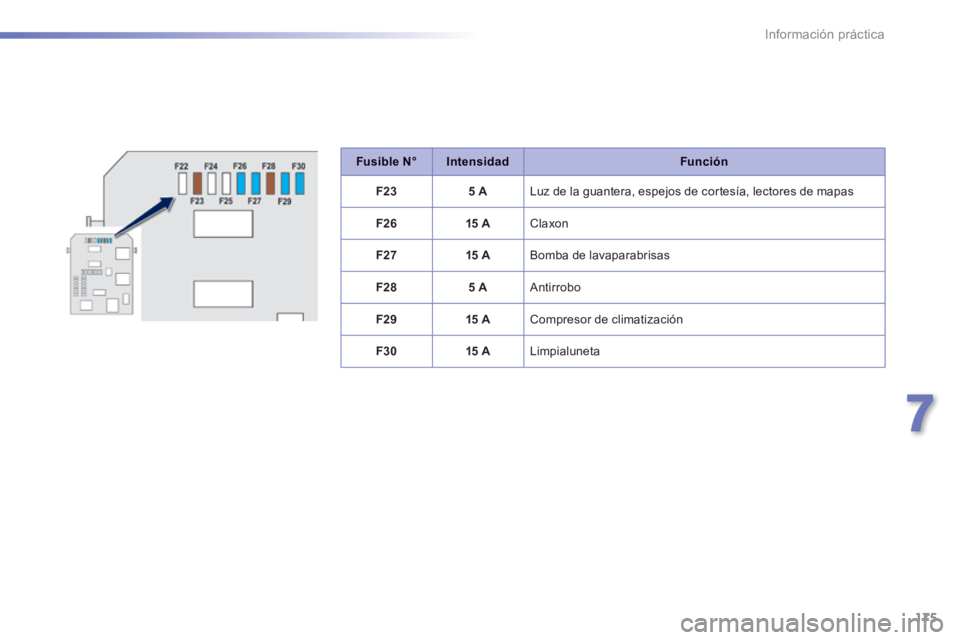

Fusible N°IntensidadFunción
F235 A Luz de la guantera, espejos de cortesía, lectores de mapas
F2615 A Claxon
F2715 A Bomba de lavaparabrisas
F285 A Antirrobo
F2915 A Compresor de climatización
F3015 A Limpialuneta

176
Información práctica

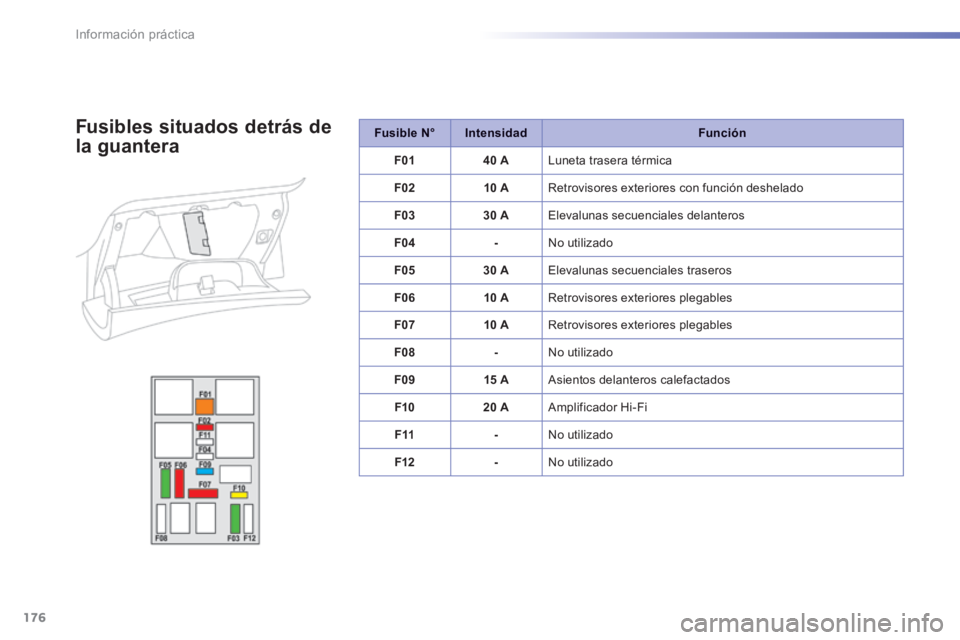

Fusible N°IntensidadFunción
F0140 A Luneta trasera térmica
F0210 A Retrovisores exteriores con función deshelado
F0330 A Elevalunas secuenciales delanteros
F04- No utilizado
F0530 A Elevalunas secuenciales traseros
F0610 A Retrovisores exteriores plegables
F0710 A Retrovisores exteriores plegables
F08- No utilizado
F0915 A Asientos delanteros calefactados
F1020 A Amplificador Hi-Fi
F11- No utilizado
F12- No utilizado
Fusibles situados detrás de
la guantera

177
7
Información práctica

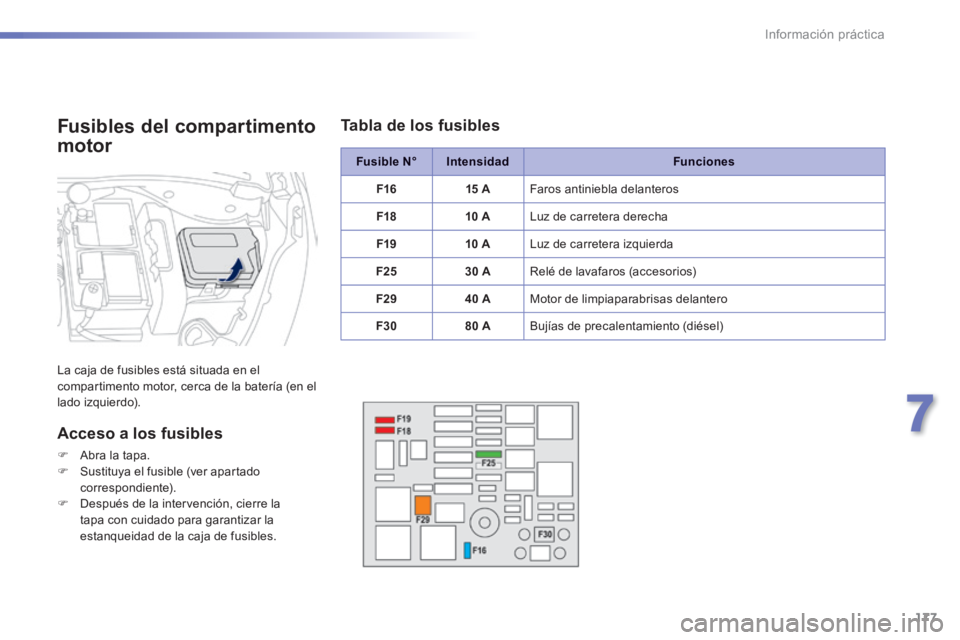

Fusible N°IntensidadFunciones
F1615 A Faros antiniebla delanteros
F1810 A Luz de carretera derecha
F1910 A Luz de carretera izquierda
F2530 A Relé de lavafaros (accesorios)
F2940 A Motor de limpiaparabrisas delantero
F3080 A Bujías de precalentamiento (diésel)
Fusibles del compartimento
motor
La caja de fusibles está situada en el compartimento motor, cerca de la batería (en el lado izquierdo).
Acceso a los fusibles
 Abra la tapa.  Sustituya el fusible (ver apartado correspondiente).  Después de la intervención, cierre la tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.
Tabla de los fusibles

178
Información práctica

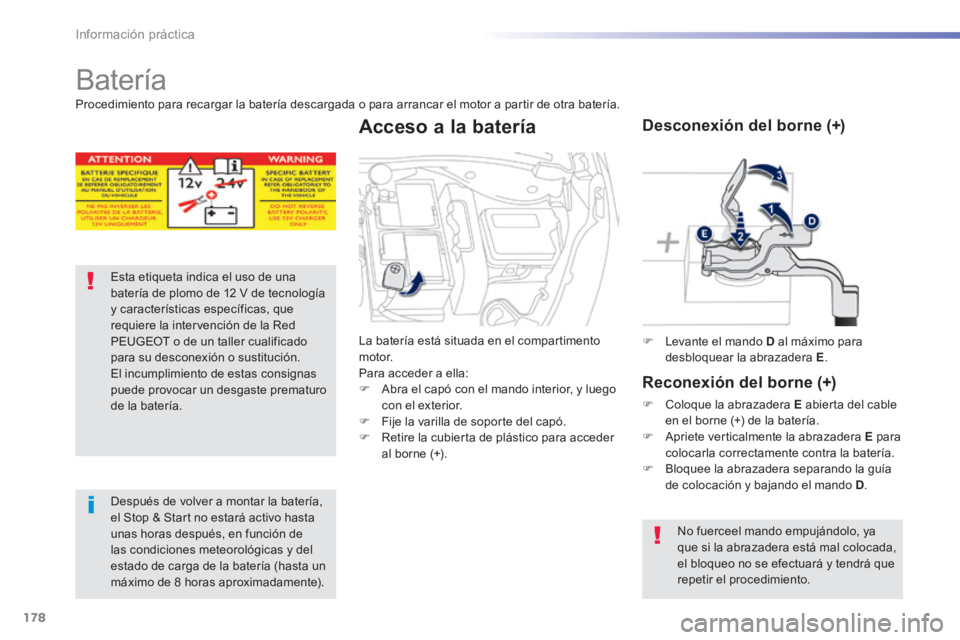

Batería
Esta etiqueta indica el uso de una batería de plomo de 12 V de tecnología y características específicas, que requiere la intervención de la Red PEUGEOT o de un taller cualificado para su desconexión o sustitución. El incumplimiento de estas consignas puede provocar un desgaste prematuro de la batería.
Después de volver a montar la batería, el Stop & Start no estará activo hasta unas horas después, en función de las condiciones meteorológicas y del estado de carga de la batería (hasta un máximo de 8 horas aproximadamente).
 Levante el mando D al máximo para desbloquear la abrazadera E .
Desconexión del borne (+)
Reconexión del borne (+)
 Coloque la abrazadera E abierta del cable en el borne (+) de la batería.  Apriete verticalmente la abrazadera E para colocarla correctamente contra la batería.  Bloquee la abrazadera separando la guía de colocación y bajando el mando D .
No fuerceel mando empujándolo, ya que si la abrazadera está mal colocada, el bloqueo no se efectuará y tendrá que repetir el procedimiento.
Procedimiento para recargar la batería descargada o para arrancar el motor a partir de otra batería.
La batería está situada en el compartimento motor. Para acceder a ella:  Abra el capó con el mando interior, y luego con el exterior.  Fije la varilla de soporte del capó.  Retire la cubierta de plástico para acceder al borne (+).
Acceso a la batería

179
7
Información práctica

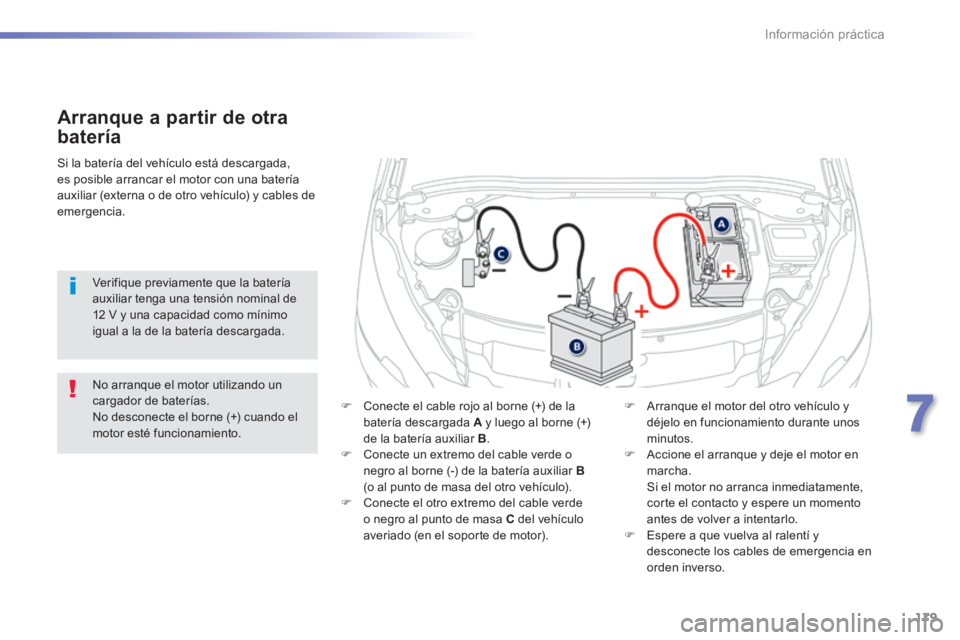

Arranque a partir de otra
batería
 Conecte el cable rojo al borne (+) de la batería descargada A y luego al borne (+)
de la batería auxiliar B .  Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B(o al punto de masa del otro vehículo).  Conecte el otro extremo del cable verde o negro al punto de masa C del vehículo averiado (en el soporte de motor).
 Arranque el motor del otro vehículo y déjelo en funcionamiento durante unos
minutos.  Accione el arranque y deje el motor en marcha . Si el motor no arranca inmediatamente, corte el contacto y espere un momento antes de volver a intentarlo.  Espere a que vuelva al ralentí y desconecte los cables de emergencia en orden inverso.
Si la batería del vehículo está descargada, es posible arrancar el motor con una batería auxiliar (externa o de otro vehículo) y cables de emergencia.
No arranque el motor utilizando un cargador de baterías. No desconecte el borne (+) cuando el motor esté funcionamiento.
Verifique previamente que la batería auxiliar tenga una tensión nominal de 12 V y una capacidad como mínimo igual a la de la batería descargada.

180
Información práctica
Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo, por lo que deben eliminarse según las prescripciones legales, y en ningún caso deben desecharse junto con los residuos domésticos. Lleve las pilas y las baterías gastadas a un punto de recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara. Cualquier operación en la batería debe realizarse en un medio ventilado, alejado de llamas o de fuentes de chispas, para evitar cualquier riesgo de explosión o incendio. No intente recargar una batería congelada; primero es necesario descongelarla para evitar el riesgo de explosión. Si se ha congelado, lleve la batería a la red PEUGEOT o a un taller cualificado para controlarla antes de efectuar la recarga y para verificar que los componentes internos no estén dañados y que el conector no esté fisurado, ya que ello implicaría un riesgo de fuga de ácido tóxico y corrosivo. No invierta las polaridades y utilice únicamente un cargador de 12 V. No desconecte los terminales cuando el motor esté en marcha. No recargue las baterías sin haber desconectado los terminales. Lávese las manos al finalizar la intervención.
No empuje el vehículo para arrancar el motor si el vehículo va equipado con una caja de velocidades pilotada o automática.
Antes de la desconexión
Antes de desconectar la batería, espere 2 minutos después de cortar el contacto. Cierre las lunas y las puertas antes de desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería, ponga el contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemas electrónicos. No obstante, si después de esta manipulación subsisten ligeras perturbaciones, consulte con la red PEUGEOT o con un taller cualificado. Consultando el apartado correspondiente, debe reinicializar usted mismo: - la llave con mando a distancia; - el sistema de guiado integrado GPS.
No es necesario desconectar la batería del Stop & Start para recargarla.
Recarga de la batería con
un cargador de baterías
 Desconecte la batería del vehículo.  Siga las instrucciones de uso facilitadas por el fabricante del cargador.  Vuelva a conectar la batería empezando por el borne (-).  Compruebe que los bornes y los terminales estén limpios. Si están cubiertos de sulfato (depósito blanquecino o verdoso), desmóntelos y límpielos.

181
7
Información práctica

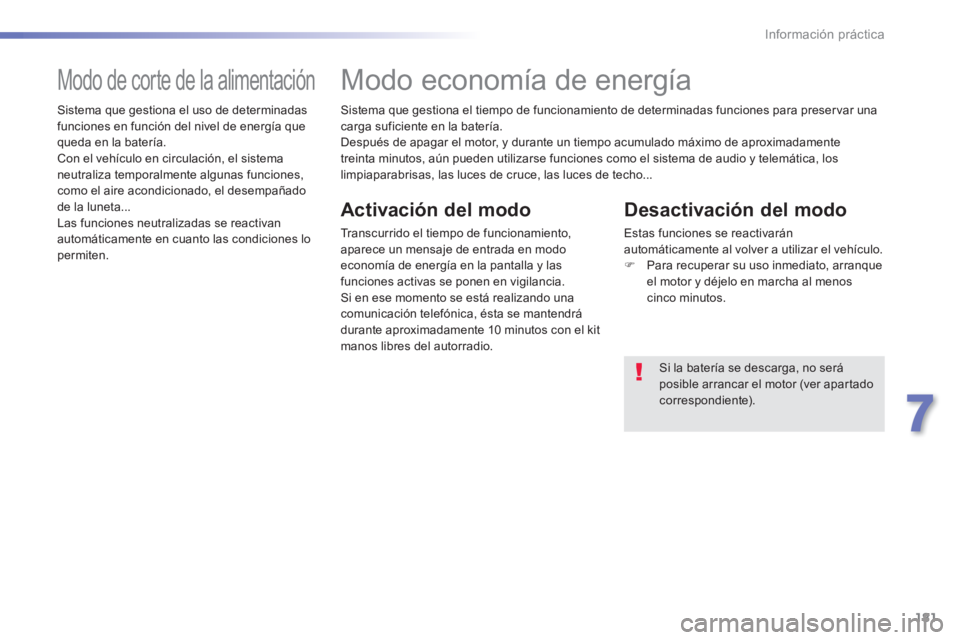

Sistema que gestiona el tiempo de funcionamiento de determinadas funciones para preservar una carga suficiente en la batería. Después de apagar el motor, y durante un tiempo acumulado máximo de aproximadamente treinta minutos, aún pueden utilizarse funciones como el sistema de audio y telemática, los limpiaparabrisas, las luces de cruce, las luces de techo...
Modo economía de energía
Activación del modo
Transcurrido el tiempo de funcionamiento, aparece un mensaje de entrada en modo economía de energía en la pantalla y las funciones activas se ponen en vigilancia. Si en ese momento se está realizando una
comunicación telefónica, ésta se mantendrá durante aproximadamente 10 minutos con el kit manos libres del autorradio.
Desactivación del modo
Estas funciones se reactivarán automáticamente al volver a utilizar el vehículo.  Para recuperar su uso inmediato, arranque el motor y déjelo en marcha al menos cinco minutos.
Si la batería se descarga, no será posible arrancar el motor (ver apartado correspondiente).
Modo de corte de la alimentación
Sistema que gestiona el uso de determinadas funciones en función del nivel de energía que queda en la batería. Con el vehículo en circulación, el sistema neutraliza temporalmente algunas funciones, como el aire acondicionado, el desempañado de la luneta... Las funciones neutralizadas se reactivan automáticamente en cuanto las condiciones lo permiten.

182
Información práctica
Cambio de una escobilla del limpiaparabrisas
Antes de desmontar una
escobilla delantera
 Inmediatamente después de cortar el contacto, accione el mando del limpiaparabrisas para poner las escobillas en el centro del parabrisas.
Desmontaje
 Levante el brazo correspondiente.  Suelte la escobilla y retírela.
Montaje
 Coloque la nueva escobilla y fíjela.  Abata el brazo con cuidado.
Después de montar una
escobilla delantera
 Ponga el contacto.  Accione de nuevo el mando del limpiaparabrisas para colocar las escobillas en posición de reposo.
