2014 PEUGEOT 2008 Manual del propietario (in Spanish)

167
7
Información práctica

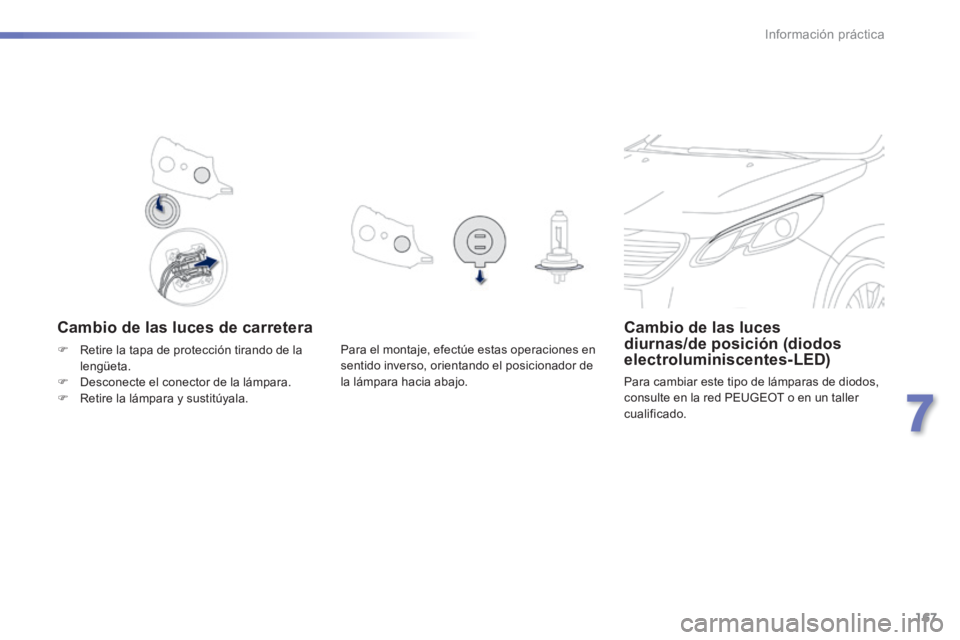

Cambio de las luces de carretera Cambio de las luces diurnas/de posición (diodos electroluminiscentes-LED)
Para cambiar este tipo de lámparas de diodos, consulte en la red PEUGEOT o en un taller cualificado.
Para el montaje, efectúe estas operaciones en sentido inverso, orientando el posicionador de la lámpara hacia abajo.
 Retire la tapa de protección tirando de la lengüeta.  Desconecte el conector de la lámpara.  Retire la lámpara y sustitúyala.

168
Información práctica
Cambio de los faros antiniebla/direccionales
 Acceda al faro antiniebla a través del orificio situado bajo el paragolpes.  Desconecte el conector del portalámparas presionando la lengüeta de la parte superior.  Retire el portalámparas presionando los dos clips (arriba y abajo).  Sustituya el módulo. Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de los repetidores laterales de intermitente integrado
 Presione la lengüeta central y retire el repetidor lateral.  Tire del portalámparas y sustituya la lámpara defectuosa. Para el montaje, efectúe estas operaciones en sentido inverso. Para sustituir estas lámparas, también puede acudir a la red PEUGEOT o a un taller cualificado.
 Introduzca un destornillador plano entre el espejo del retrovisor y su base.  Haga pivotar el destornillador haciendo palanca para extraer el espejo.  Suelte el embellecedor del retrovisor presionando en los clips de fijación.
Para adquirir el módulo, contacte con la
red PEUGEOT o con un taller cualificado. Para cambiar estas lámparas, también puede acudir a la red PEUGEOT o a un taller cualificado.

169
7
Información práctica

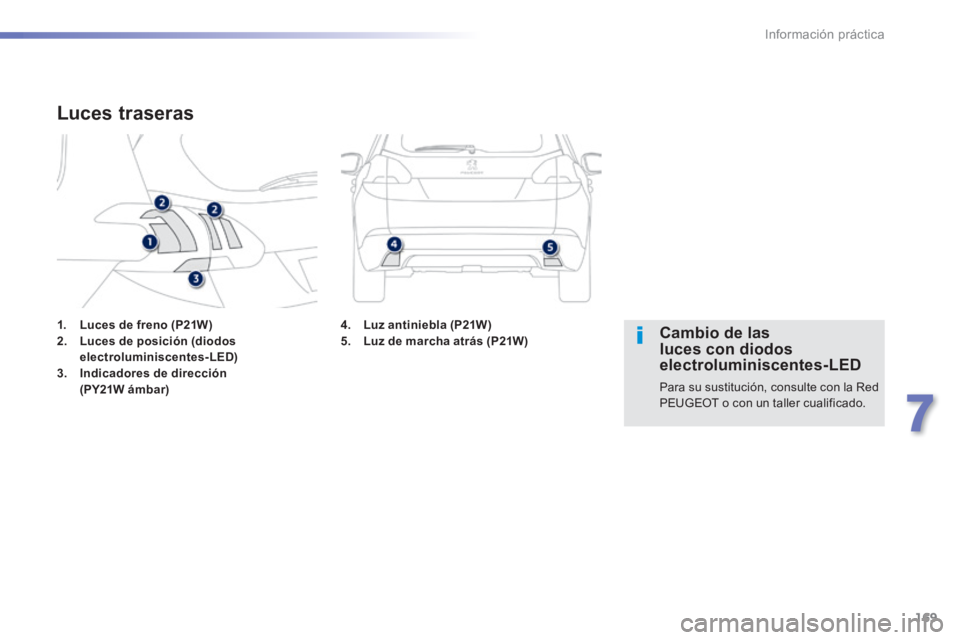

1. Luces de freno (P21W)2. Luces de posición (diodos electroluminiscentes-LED)3. Indicadores de dirección (PY21W ámbar)
Luces traseras
Cambio de las luces con diodos electroluminiscentes-LED
Para su sustitución, consulte con la Red PEUGEOT o con un taller cualificado.
4. Luz antiniebla (P21W)5. Luz de marcha atrás (P21W)

170
Información práctica

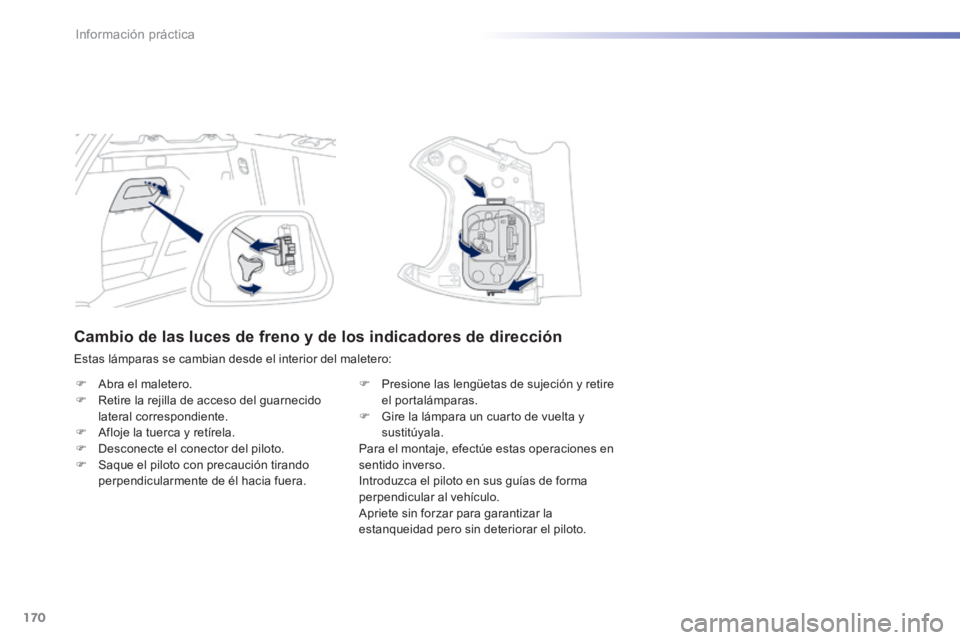

Cambio de las luces de freno y de los indicadores de dirección
Estas lámparas se cambian desde el interior del maletero:
 Abra el maletero.  Retire la rejilla de acceso del guarnecido lateral correspondiente.  Afloje la tuerca y retírela.  Desconecte el conector del piloto.  Saque el piloto con precaución tirando perpendicularmente de él hacia fuera.
 Presione las lengüetas de sujeción y retire el portalámparas.  Gire la lámpara un cuarto de vuelta y sustitúyala. Para el montaje, efectúe estas operaciones en sentido inverso. Introduzca el piloto en sus guías de forma perpendicular al vehículo. Apriete sin forzar para garantizar la estanqueidad pero sin deteriorar el piloto.

171
7
Información práctica
Cambio de la tercera luz de freno (diodos electroluminiscentes-LED)
Consulte con la red PEUGEOT o con un taller cualificado.
Cambio de las luces de matrícula
Para facilitar el desmontaje, siga este procedimiento con el portón del maletero parcialmente abierto.  Introduzca un destornillador fino en la ranura exterior de la tapa transparente.  Haga palanca hacia fuera.  Retire la tapa transparente.  Sustituya la lámpara fundida. Para el montaje, presione sobre la tapa
transparente para fijarla.
Acceda a ella pasando la mano por debajo del paragolpes.  Gire el portalámparas un octavo de vuelta y retírelo.  Sustituya la lámpara defectuosa. Para el montaje, efectúe estas operaciones en sentido inverso.
Cambio de las luces antiniebla y de marcha atrás
En el lado izquierdo, en caso de cambiar la lámpara inmediatamente después de cortar el contacto, preste atención para no tocar el tubo de escape a riesgo de sufrir quemaduras.

172
Información práctica
Cambio de un fusible
La pinza de extracción está fijada en el interior de la tapa de la caja de fusibles del salpicadero.  Suelte la tapa tirando de la parte superior izquierda, y a continuación, de la derecha.  Abra completamente la tapa y dele la vuelta.
Acceso al utillaje
 Extraiga el soporte al que va fijada la pinza.

173
7
Información práctica
Para intervenir en un fusible, es obligatorio:  utilizar la pinza especial para extraer el fusible de su alojamiento y verificar el estado del filamento;  sustituir siempre el fusible fundido por otro de la misma intensidad (del mismo color), ya que una intensidad diferente puede provocar fallos de funcionamiento(riesgo de incendio).
Si la avería se reproduce poco después de cambiar el fusible, lleve el vehículo a la red PEUGEOT o a un taller cualificado para proceder a la revisión del equipamiento eléctrico.

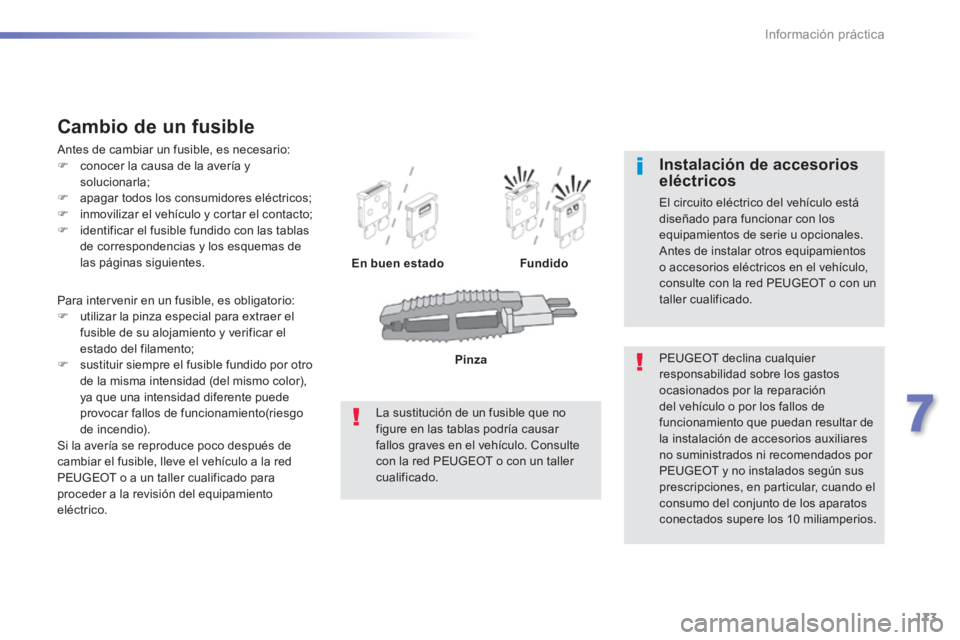

Cambio de un fusible
Antes de cambiar un fusible, es necesario:  conocer la causa de la avería y solucionarla;  apagar todos los consumidores eléctricos;  inmovilizar el vehículo y cortar el contacto;  identificar el fusible fundido con las tablas de correspondencias y los esquemas de las páginas siguientes. En buen estadoFundido
PEUGEOT declina cualquier responsabilidad sobre los gastos ocasionados por la reparación del vehículo o por los fallos de funcionamiento que puedan resultar de
la instalación de accesorios auxiliares no suministrados ni recomendados por PEUGEOT y no instalados según sus prescripciones, en particular, cuando el consumo del conjunto de los aparatos conectados supere los 10 miliamperios.
Instalación de accesorios eléctricos
El circuito eléctrico del vehículo está diseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte con la red PEUGEOT o con un taller cualificado.
La sustitución de un fusible que no figure en las tablas podría causar fallos graves en el vehículo. Consulte con la red PEUGEOT o con un taller cualificado.
Pinza

174
Información práctica

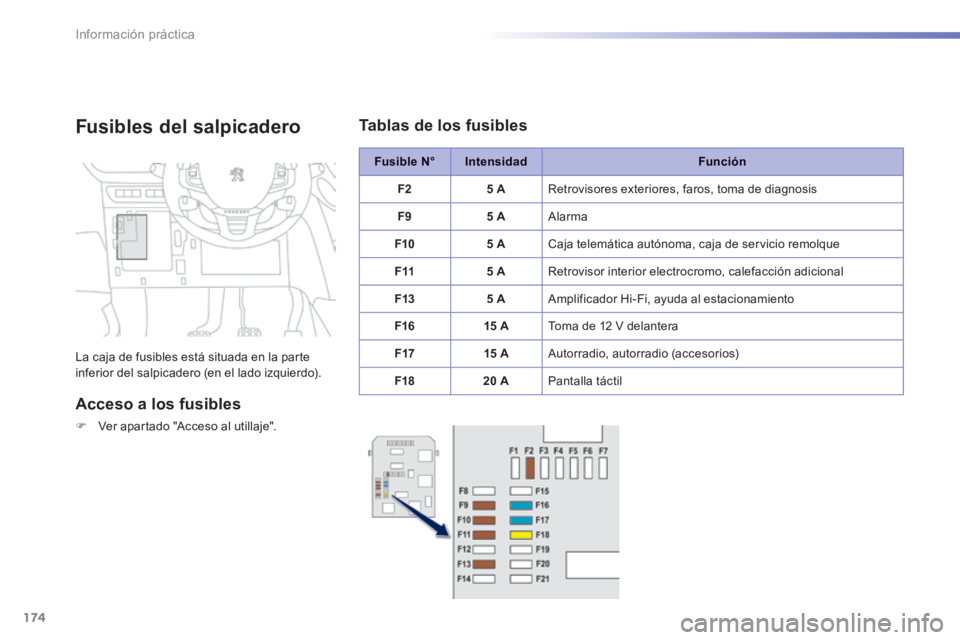

Fusibles del salpicadero
La caja de fusibles está situada en la parte inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
 Ver apartado "Acceso al utillaje".
Fusible N°IntensidadFunción
F25 A Retrovisores exteriores, faros, toma de diagnosis
F95 A Alarma
F105 A Caja telemática autónoma, caja de servicio remolque
F115 A Retrovisor interior electrocromo, calefacción adicional
F135 A Amplificador Hi-Fi, ayuda al estacionamiento
F1615 A Toma de 12 V delantera
F1715 A Autorradio, autorradio (accesorios)
F1820 A Pantalla táctil
Tablas de los fusibles
