Page 57 of 173
Säilytys55SäilytysSäilytystilat................................... 55
Tavaratila ..................................... 56
Kattotelinejärjestelmä ..................58
Lastaustietoa ............................... 58Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Säilytystilat, taskut ja lokerot sijaitse‐
vat kojelaudassa.
Kolikkoteline ja/tai puhelimen pidin si‐
jaitsevat kojelaudan päällä.
Käsinelokero
Käsinelokerossa on aurinkolasien pi‐
din.
Pidä käsinelokero suljettuna ajon ai‐
kana.
Page 58 of 173
56SäilytysMukinpitimet
Mukinpitimet sijaitsevat kojelaudan
molemmissa päissä.
Mukinpitimien käyttämiseksi tuhka‐
kuppi on irrotettava.
Säilytystilat edessä
Matkustamon väliseinässä on kaksi
vaatekoukkua.
Etuovien taskuissa on pullonpitimet.
Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
30 kg:n kuormaa.
Tavaratila
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
Irrottaminen
Nosta suojaa ja irrota se sivuohjai‐
mista.
Page 59 of 173

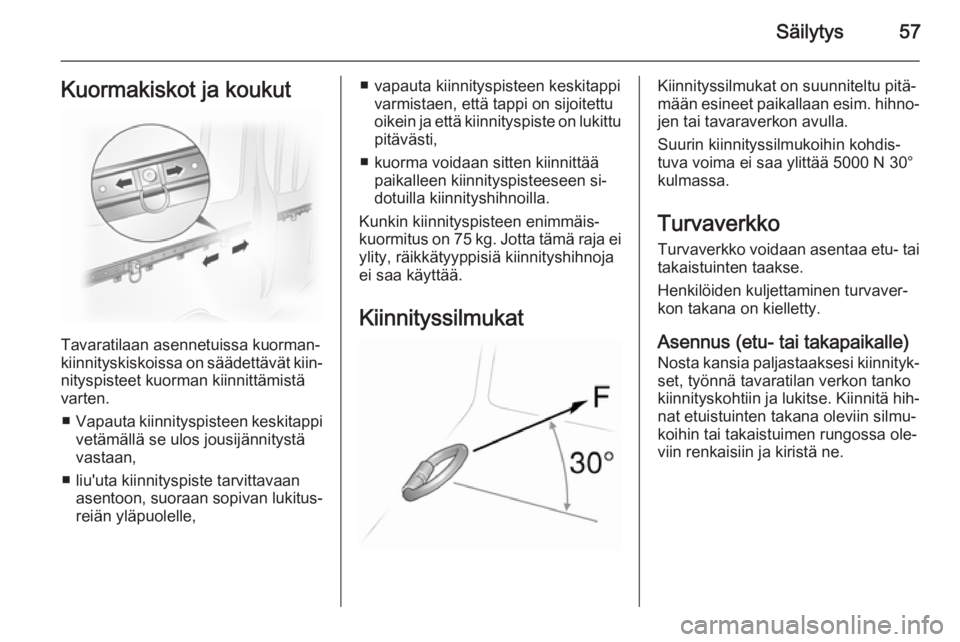

Säilytys57Kuormakiskot ja koukut
Tavaratilaan asennetuissa kuorman‐
kiinnityskiskoissa on säädettävät kiin‐
nityspisteet kuorman kiinnittämistä
varten.
■ Vapauta kiinnityspisteen keskitappi
vetämällä se ulos jousijännitystä
vastaan,
■ liu'uta kiinnityspiste tarvittavaan asentoon, suoraan sopivan lukitus‐
reiän yläpuolelle,
■ vapauta kiinnityspisteen keskitappi varmistaen, että tappi on sijoitettu
oikein ja että kiinnityspiste on lukittu pitävästi,
■ kuorma voidaan sitten kiinnittää paikalleen kiinnityspisteeseen si‐
dotuilla kiinnityshihnoilla.
Kunkin kiinnityspisteen enimmäis‐
kuormitus on 75 kg. Jotta tämä raja ei ylity, räikkätyyppisiä kiinnityshihnoja
ei saa käyttää.
KiinnityssilmukatKiinnityssilmukat on suunniteltu pitä‐
mään esineet paikallaan esim. hihno‐ jen tai tavaraverkon avulla.
Suurin kiinnityssilmukoihin kohdis‐
tuva voima ei saa ylittää 5000 N 30°
kulmassa.
Turvaverkko Turvaverkko voidaan asentaa etu- tai takaistuinten taakse.
Henkilöiden kuljettaminen turvaver‐
kon takana on kielletty.
Asennus (etu- tai takapaikalle)
Nosta kansia paljastaaksesi kiinnityk‐ set, työnnä tavaratilan verkon tanko
kiinnityskohtiin ja lukitse. Kiinnitä hih‐
nat etuistuinten takana oleviin silmu‐
koihin tai takaistuimen rungossa ole‐
viin renkaisiin ja kiristä ne.
Page 60 of 173

58Säilytys
IrrotusKallista hihnan pituussäädintä ylös‐
päin ja irrota hihna ripustuksestaan.
Varoituskolmio
Varoituskolmiota voidaan säilyttää
etuistuinten alla olevassa tilassa.
Ensiapupakkaus
Ensiapupakkausta voidaan säilyttää
etuistuinten alla olevassa tilassa.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Huomautus
Etukattotelineen ohjaamon yläpuo‐
lella sijaitsevat kiinnityspisteet on
tarkoitettu vain täydellisen kattoteli‐
nejärjestelmän asennukseen eikä
niihin saa kiinnittää kattokaiteita.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Lisäohjeita 3 58.Lastaustietoa
■ Painavat esineet tulee sijoittaa ta‐ varatilassa mahdollisimman eteen
ja niiden paino jakaa tasaisesti. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla.
■ Irralliset esineet tulee aina kiinnit‐ tää paikalleen, jotta ne eivät liiku ta‐varatilassa.
■ Älä kuljeta mitään esineitä tavarati‐
lan suojan äläkä kojelaudan päällä.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki. Li‐ säksi rekisterikilpi on näkyvissä ja
valaistu oikein vain, jos ovet ovat
kiinni.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 151)
Page 61 of 173

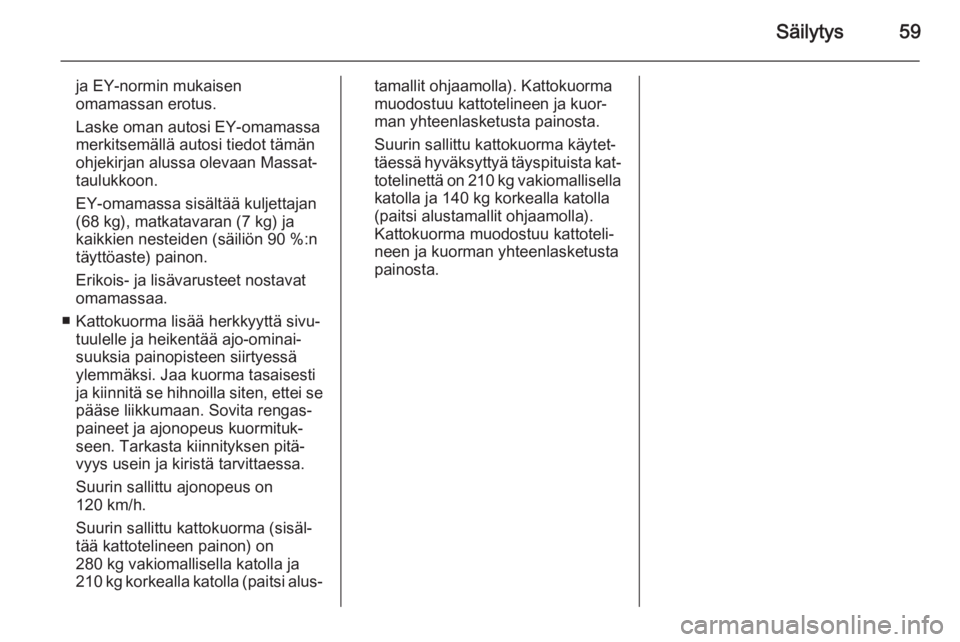

Säilytys59
ja EY-normin mukaisen
omamassan erotus.
Laske oman autosi EY-omamassa
merkitsemällä autosi tiedot tämän
ohjekirjan alussa olevaan Massat-
taulukkoon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää ajo-ominai‐suuksia painopisteen siirtyessä
ylemmäksi. Jaa kuorma tasaisesti
ja kiinnitä se hihnoilla siten, ettei se
pääse liikkumaan. Sovita rengas‐
paineet ja ajonopeus kuormituk‐
seen. Tarkasta kiinnityksen pitä‐
vyys usein ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma (sisäl‐
tää kattotelineen painon) on
280 kg vakiomallisella katolla ja
210 kg korkealla katolla (paitsi alus‐tamallit ohjaamolla). Kattokuorma muodostuu kattotelineen ja kuor‐
man yhteenlasketusta painosta.
Suurin sallittu kattokuorma käytet‐
täessä hyväksyttyä täyspituista kat‐ totelinettä on 210 kg vakiomallisella
katolla ja 140 kg korkealla katolla
(paitsi alustamallit ohjaamolla).
Kattokuorma muodostuu kattoteli‐
neen ja kuorman yhteenlasketusta painosta.
Page 62 of 173

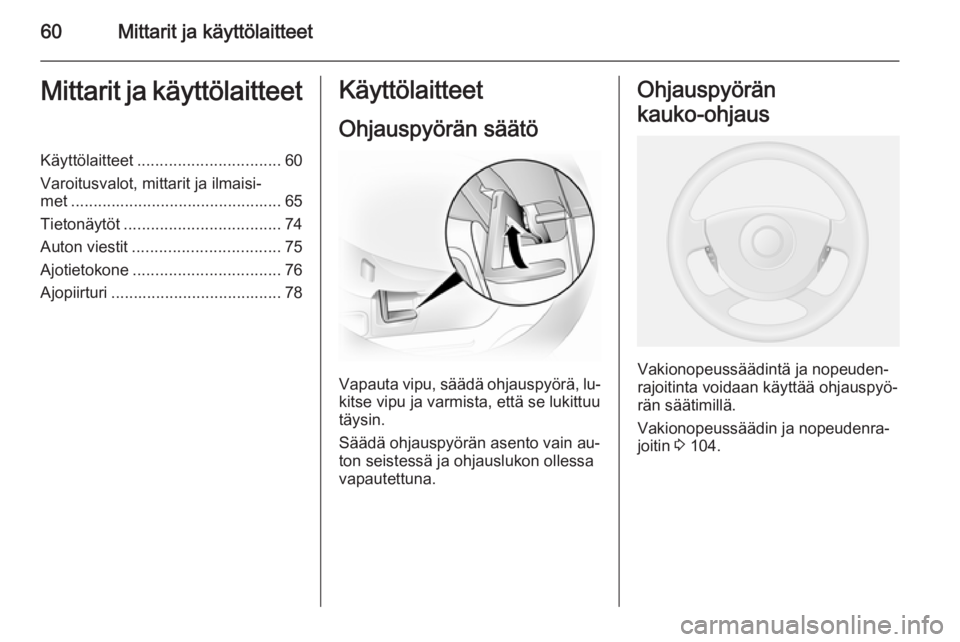

60Mittarit ja käyttölaitteetMittarit ja käyttölaitteetKäyttölaitteet................................ 60
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 65
Tietonäytöt ................................... 74
Auton viestit ................................. 75
Ajotietokone ................................. 76
Ajopiirturi ...................................... 78Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Vakionopeussäädintä ja nopeuden‐
rajoitinta voidaan käyttää ohjauspyö‐
rän säätimillä.
Vakionopeussäädin ja nopeudenra‐
joitin 3 104.
Page 63 of 173

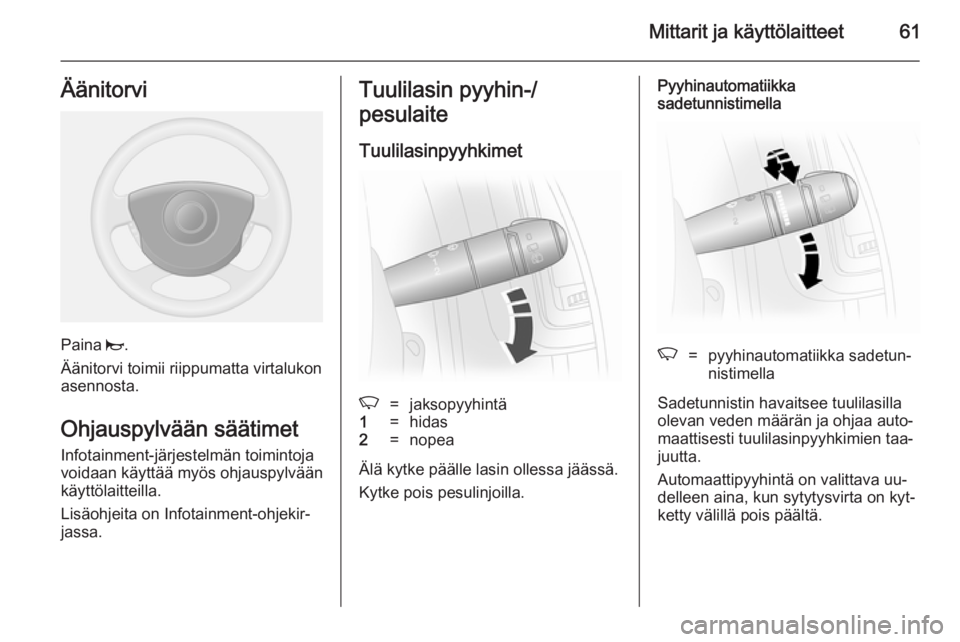

Mittarit ja käyttölaitteet61Äänitorvi
Paina j.
Äänitorvi toimii riippumatta virtalukon
asennosta.
Ohjauspylvään säätimet
Infotainment-järjestelmän toimintoja
voidaan käyttää myös ohjauspylvään
käyttölaitteilla.
Lisäohjeita on Infotainment-ohjekir‐
jassa.
Tuulilasin pyyhin-/
pesulaite
TuulilasinpyyhkimetK=jaksopyyhintä1=hidas2=nopea
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Pyyhinautomatiikka
sadetunnistimellaK=pyyhinautomatiikka sadetun‐
nistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Automaattipyyhintä on valittava uu‐
delleen aina, kun sytytysvirta on kyt‐
ketty välillä pois päältä.
Page 64 of 173

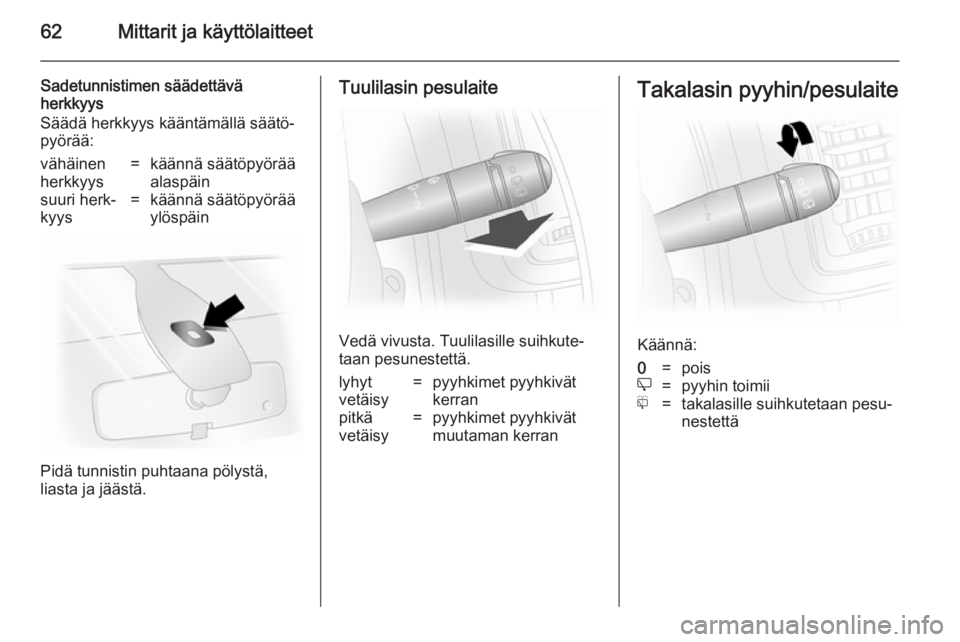

62Mittarit ja käyttölaitteet
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys kääntämällä säätö‐
pyörää:vähäinen
herkkyys=käännä säätöpyörää
alaspäinsuuri herk‐
kyys=käännä säätöpyörää
ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä.
lyhyt
vetäisy=pyyhkimet pyyhkivät
kerranpitkä
vetäisy=pyyhkimet pyyhkivät
muutaman kerranTakalasin pyyhin/pesulaite
Käännä:
0=poise=pyyhin toimiif=takalasille suihkutetaan pesu‐
nestettä
