Page 129 of 173

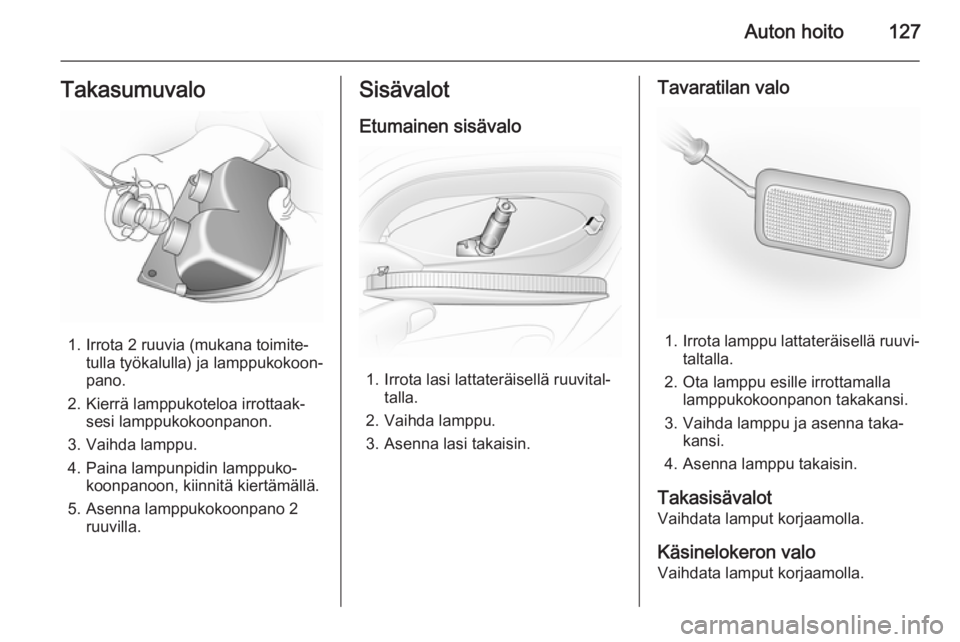

Auton hoito127Takasumuvalo
1. Irrota 2 ruuvia (mukana toimite‐tulla työkalulla) ja lamppukokoon‐
pano.
2. Kierrä lamppukoteloa irrottaak‐ sesi lamppukokoonpanon.
3. Vaihda lamppu.
4. Paina lampunpidin lamppuko‐ koonpanoon, kiinnitä kiertämällä.
5. Asenna lamppukokoonpano 2 ruuvilla.
Sisävalot
Etumainen sisävalo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda lamppu.
3. Asenna lasi takaisin.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Ota lamppu esille irrottamalla lamppukokoonpanon takakansi.
3. Vaihda lamppu ja asenna taka‐ kansi.
4. Asenna lamppu takaisin.
Takasisävalot
Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Page 130 of 173

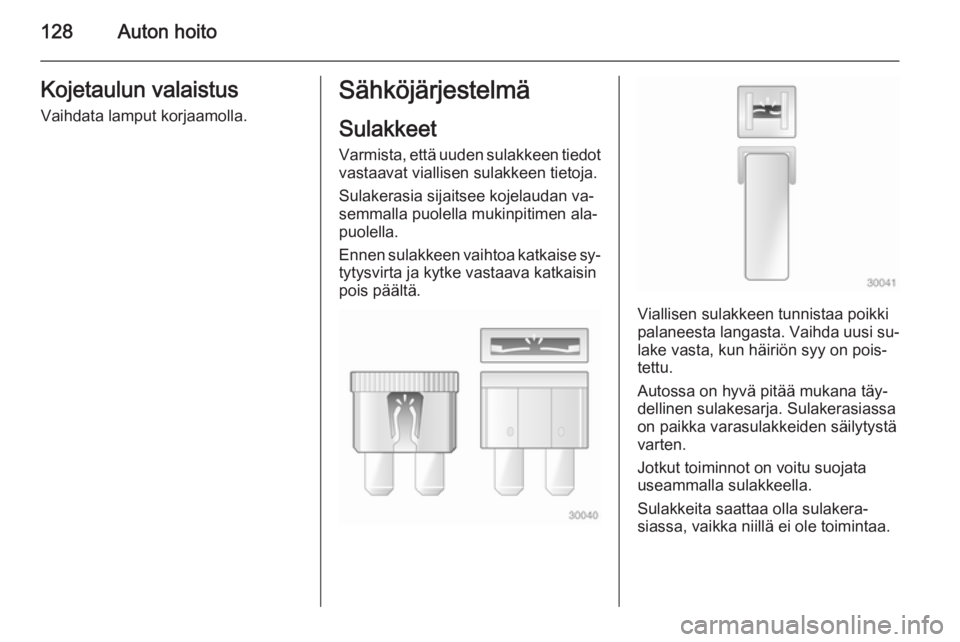

128Auton hoitoKojetaulun valaistusVaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Sulakerasia sijaitsee kojelaudan va‐
semmalla puolella mukinpitimen ala‐
puolella.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Sulakerasiassa
on paikka varasulakkeiden säilytystä
varten.
Jotkut toiminnot on voitu suojata useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Page 131 of 173
Auton hoito129

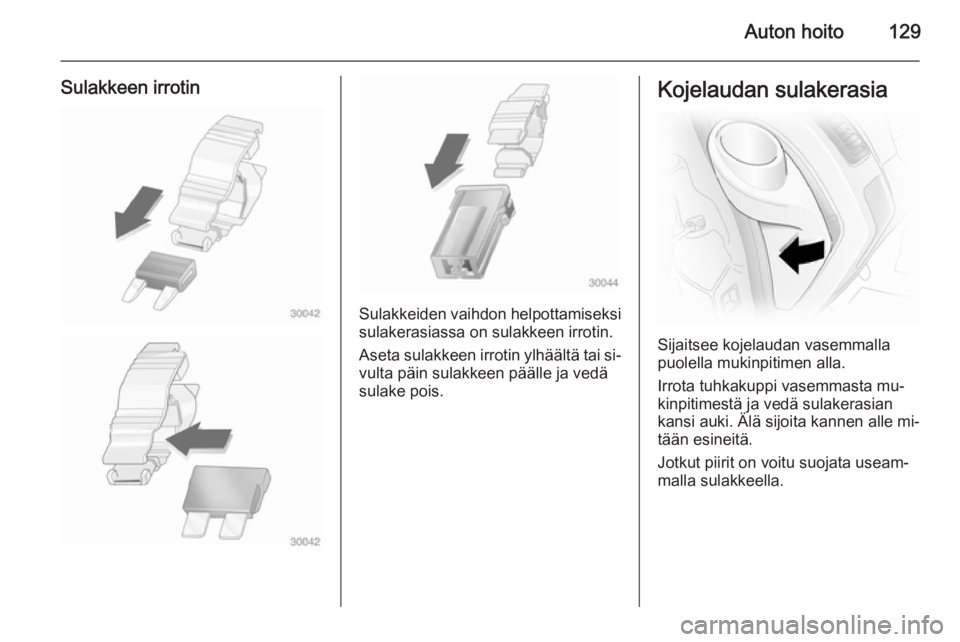

Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
sulakerasiassa on sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Kojelaudan sulakerasia
Sijaitsee kojelaudan vasemmalla
puolella mukinpitimen alla.
Irrota tuhkakuppi vasemmasta mu‐
kinpitimestä ja vedä sulakerasian kansi auki. Älä sijoita kannen alle mi‐
tään esineitä.
Jotkut piirit on voitu suojata useam‐ malla sulakkeella.
Page 132 of 173

130Auton hoito
SymboliKäyttökohdeZIlmastointilaitedPeilien lämmitinULämmitetyt etuistuimet,Sähkötoimiset ikkunatLVasen kaukovaloNOikea kaukovaloKTuulilasinpyyhkimetZRadio, Infotainment-järjes‐
telmä)SavukkeensytytinBoilerMatkustamon takaosan
lämmitinjÄänitorviaVasen lähivaloWOikea lähivaloeKojetauluZLämmitysdSisävalouLukkiutumaton jarrujärjes‐
telmä (ABS)SymboliKäyttökohdeÜTakaikkunoiden lämmitys+Kello, sisävalot, radio, Info‐
tainment-järjestelmäUCH
INJPolttoaineen ruiskutusjär‐
jestelmäfTakalasin pesulaiteeTakalasin pyyhinTVasen seisontavaloSOikea seisontavaloUKeskuslukitus:Sähkösäätöiset ulkopeilitCStop-merkkivalo, päiväajo‐

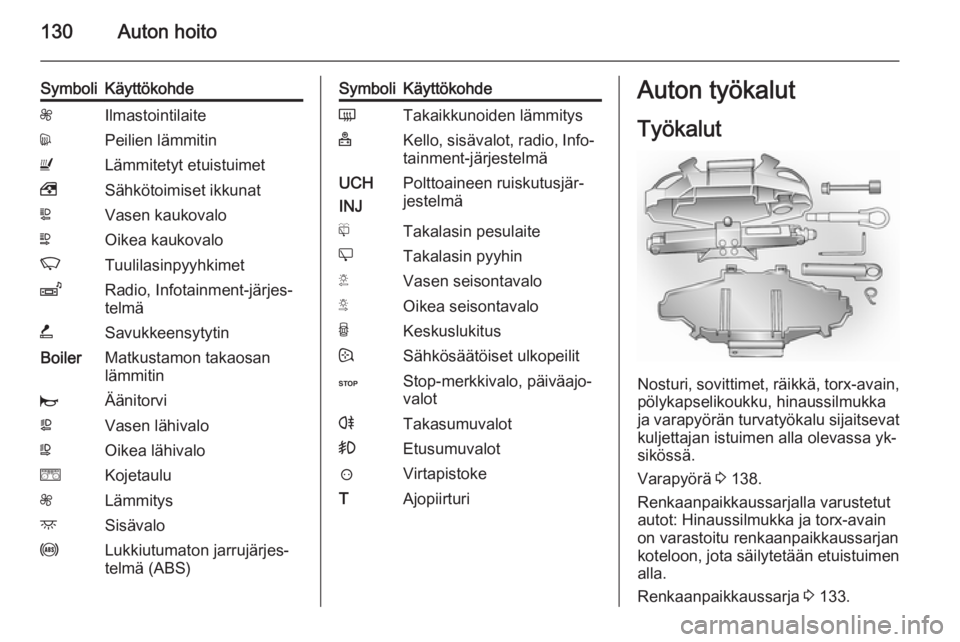

valotrTakasumuvalot>Etusumuvalot?VirtapistokeTAjopiirturiAuton työkalut
Työkalut
Nosturi, sovittimet, räikkä, torx-avain,pölykapselikoukku, hinaussilmukka
ja varapyörän turvatyökalu sijaitsevat
kuljettajan istuimen alla olevassa yk‐
sikössä.
Varapyörä 3 138.
Renkaanpaikkaussarjalla varustetut
autot: Hinaussilmukka ja torx-avain
on varastoitu renkaanpaikkaussarjan
koteloon, jota säilytetään etuistuimen
alla.
Renkaanpaikkaussarja 3 133.
Page 133 of 173

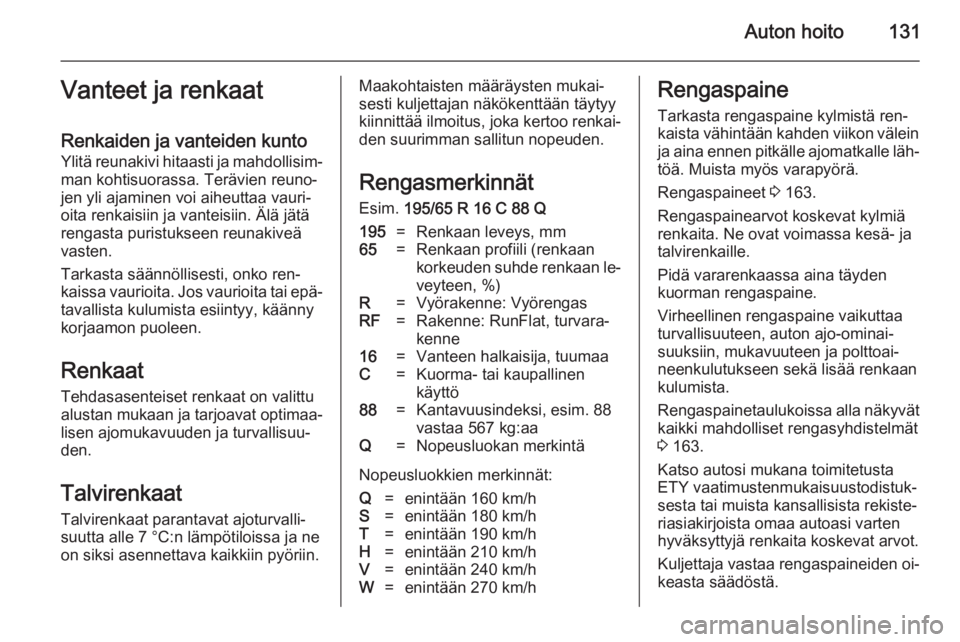

Auton hoito131Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Renkaat Tehdasasenteiset renkaat on valittualustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.Maakohtaisten määräysten mukai‐
sesti kuljettajan näkökenttään täytyy
kiinnittää ilmoitus, joka kertoo renkai‐
den suurimman sallitun nopeuden.
Rengasmerkinnät
Esim. 195/65 R 16 C 88 Q195=Renkaan leveys, mm65=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐ veyteen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaaC=Kuorma- tai kaupallinen
käyttö88=Kantavuusindeksi, esim. 88 vastaa 567 kg:aaQ=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hRengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein
ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä.
Rengaspaineet 3 163.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 163.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.
Page 134 of 173

132Auton hoito9Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.

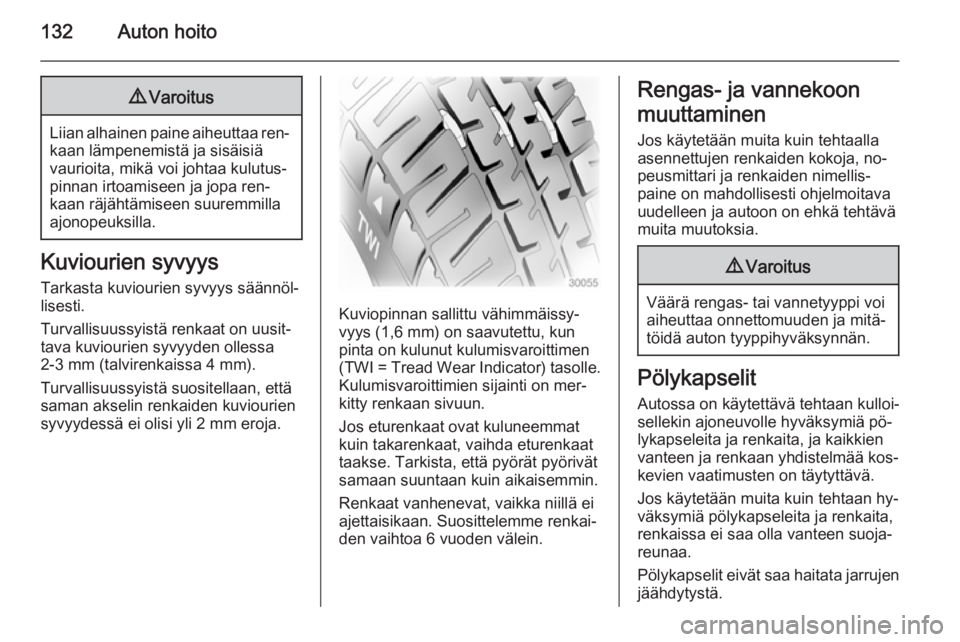

Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐ lisesti.
Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviopinnan sallittu vähimmäissy‐
vyys (1,6 mm) on saavutettu, kun
pinta on kulunut kulumisvaroittimen
(TWI = Tread Wear Indicator) tasolle.
Kulumisvaroittimien sijainti on mer‐
kitty renkaan sivuun.
Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat
taakse. Tarkista, että pyörät pyörivät
samaan suuntaan kuin aikaisemmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐
peusmittari ja renkaiden nimellis‐
paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen
jäähdytystä.
Page 135 of 173

Auton hoito1339Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.

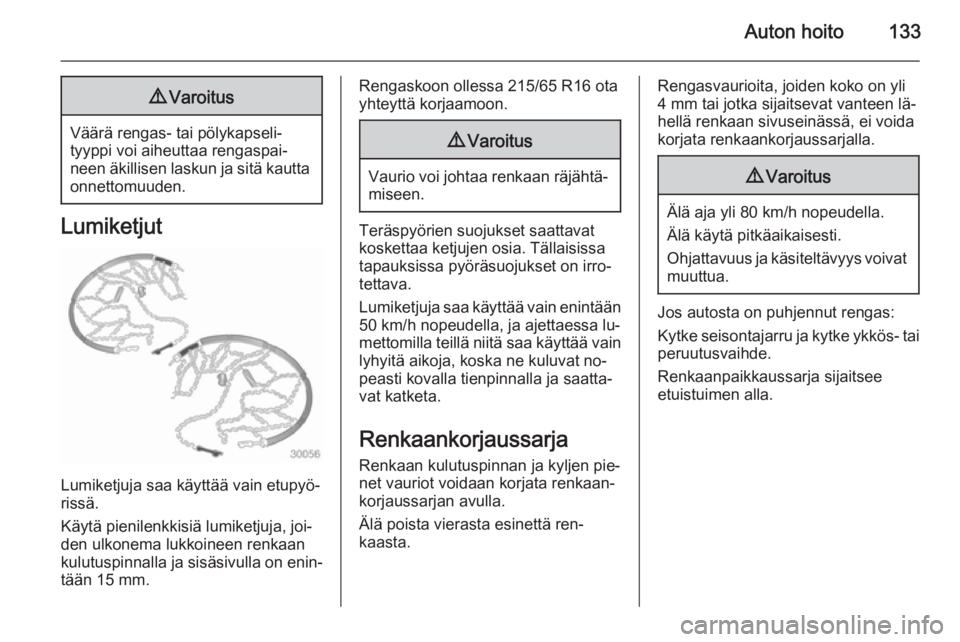

Lumiketjut
Lumiketjuja saa käyttää vain etupyö‐
rissä.
Käytä pienilenkkisiä lumiketjuja, joi‐
den ulkonema lukkoineen renkaan kulutuspinnalla ja sisäsivulla on enin‐ tään 15 mm.
Rengaskoon ollessa 215/65 R16 ota
yhteyttä korjaamoon.9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Teräspyörien suojukset saattavatkoskettaa ketjujen osia. Tällaisissa
tapauksissa pyöräsuojukset on irro‐
tettava.
Lumiketjuja saa käyttää vain enintään 50 km/h nopeudella, ja ajettaessa lu‐
mettomilla teillä niitä saa käyttää vain
lyhyitä aikoja, koska ne kuluvat no‐
peasti kovalla tienpinnalla ja saatta‐ vat katketa.
Renkaankorjaussarja Renkaan kulutuspinnan ja kyljen pie‐
net vauriot voidaan korjata renkaan‐
korjaussarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, joiden koko on yli 4 mm tai jotka sijaitsevat vanteen lä‐
hellä renkaan sivuseinässä, ei voida
korjata renkaankorjaussarjalla.9 Varoitus
Älä aja yli 80 km/h nopeudella.
Älä käytä pitkäaikaisesti.
Ohjattavuus ja käsiteltävyys voivat muuttua.
Jos autosta on puhjennut rengas:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde.
Renkaanpaikkaussarja sijaitsee
etuistuimen alla.
Page 136 of 173
134Auton hoito

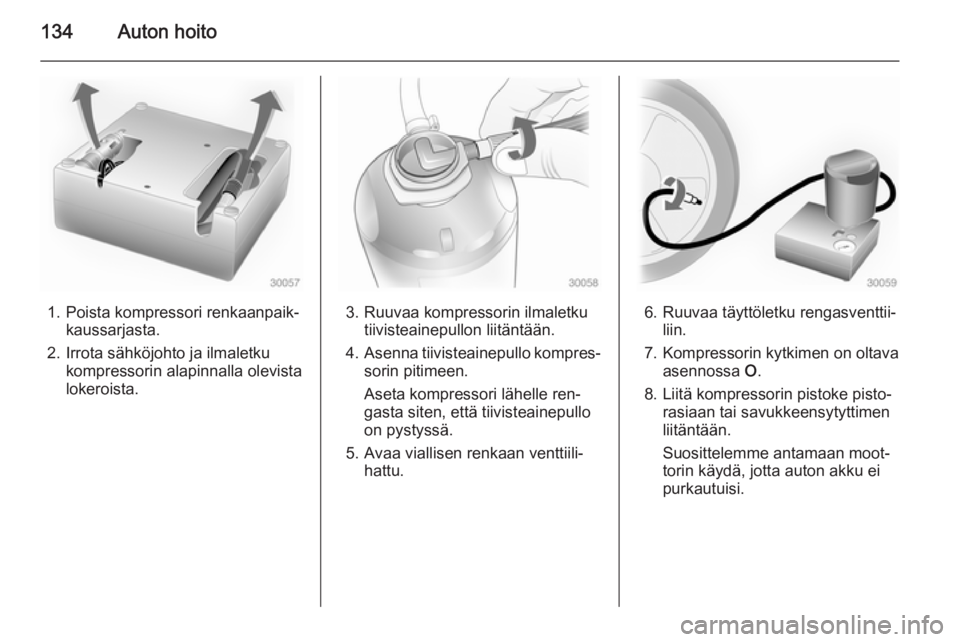

1. Poista kompressori renkaanpaik‐kaussarjasta.
2. Irrota sähköjohto ja ilmaletku kompressorin alapinnalla olevista
lokeroista.3. Ruuvaa kompressorin ilmaletku tiivisteainepullon liitäntään.
4. Asenna tiivisteainepullo kompres‐
sorin pitimeen.
Aseta kompressori lähelle ren‐
gasta siten, että tiivisteainepullo
on pystyssä.
5. Avaa viallisen renkaan venttiili‐ hattu.6. Ruuvaa täyttöletku rengasventtii‐liin.
7. Kompressorin kytkimen on oltava asennossa O.
8. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta auton akku ei
purkautuisi.
