2014 OPEL VIVARO Ohjekirja (in Finnish)

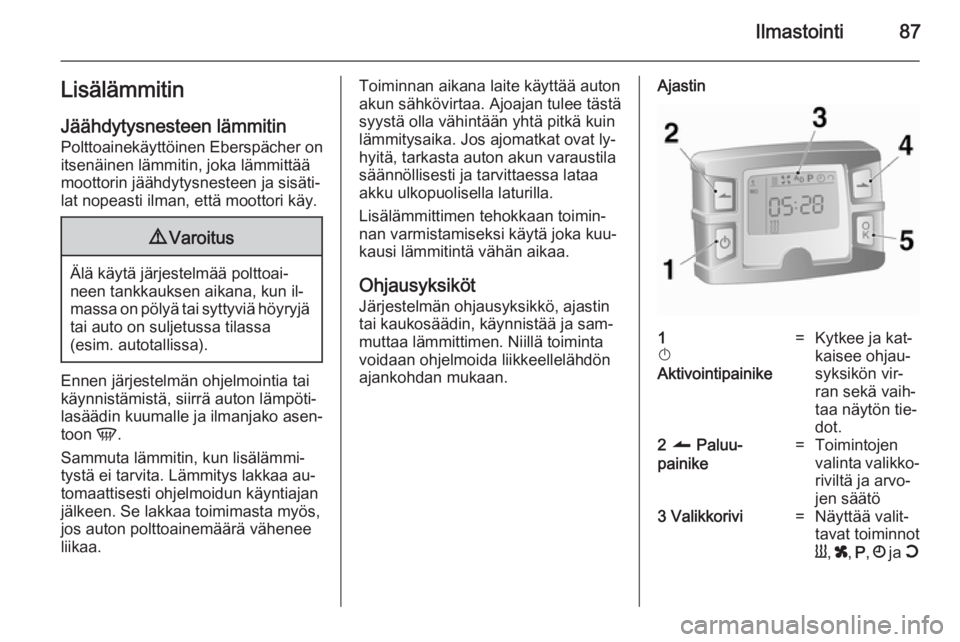

Ilmastointi87LisälämmitinJäähdytysnesteen lämmitin
Polttoainekäyttöinen Eberspächer on
itsenäinen lämmitin, joka lämmittää
moottorin jäähdytysnesteen ja sisäti‐ lat nopeasti ilman, että moottori käy.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun il‐
massa on pölyä tai syttyviä höyryjä
tai auto on suljetussa tilassa
(esim. autotallissa).
Ennen järjestelmän ohjelmointia tai
käynnistämistä, siirrä auton lämpöti‐
lasäädin kuumalle ja ilmanjako asen‐
toon V.
Sammuta lämmitin, kun lisälämmi‐
tystä ei tarvita. Lämmitys lakkaa au‐ tomaattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös,
jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat ly‐
hyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐ nan varmistamiseksi käytä joka kuu‐
kausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja sam‐
muttaa lämmittimen. Niillä toiminta
voidaan ohjelmoida liikkeellelähdön ajankohdan mukaan.Ajastin1
X
Aktivointipainike=Kytkee ja kat‐
kaisee ohjau‐
syksikön vir‐
ran sekä vaih‐
taa näytön tie‐
dot.2 q Paluu-
painike=Toimintojen
valinta valikko‐
riviltä ja arvo‐
jen säätö3 Valikkorivi=Näyttää valit‐
tavat toiminnot
Y , x , P , Ö ja Y

88Ilmastointi
4 r Seuraava-
painike=Toimintojen
valinta valikko‐
riviltä ja arvo‐
jen säätö5 OK -painike=Valinnan vah‐
vistaminen

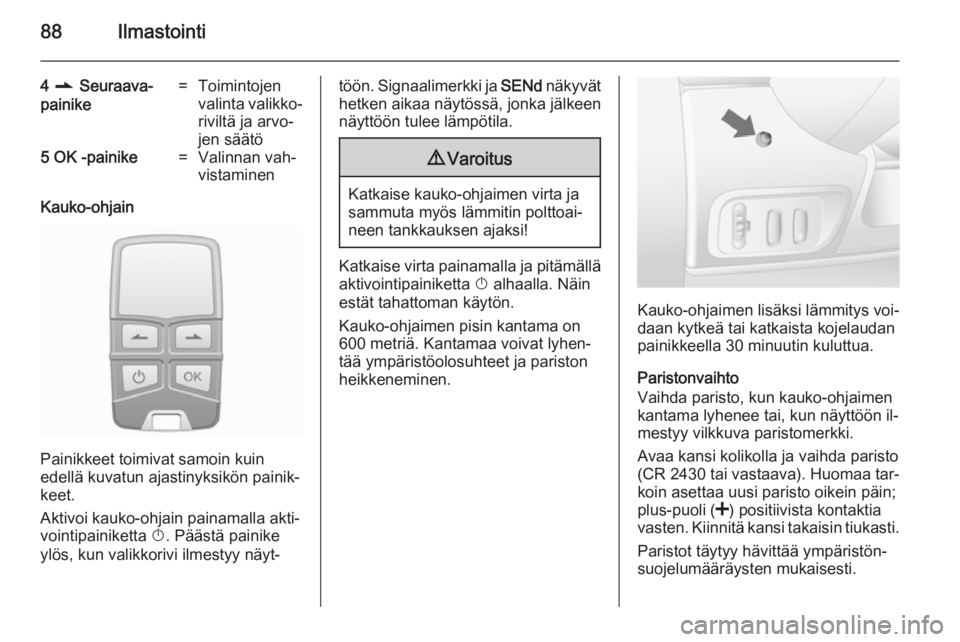

Kauko-ohjain
Painikkeet toimivat samoin kuin
edellä kuvatun ajastinyksikön painik‐
keet.
Aktivoi kauko-ohjain painamalla akti‐ vointipainiketta X. Päästä painike
ylös, kun valikkorivi ilmestyy näyt‐
töön. Signaalimerkki ja SENd näkyvät
hetken aikaa näytössä, jonka jälkeen näyttöön tulee lämpötila.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Katkaise virta painamalla ja pitämällä aktivointipainiketta X alhaalla. Näin
estät tahattoman käytön.
Kauko-ohjaimen pisin kantama on
600 metriä. Kantamaa voivat lyhen‐
tää ympäristöolosuhteet ja pariston
heikkeneminen.
Kauko-ohjaimen lisäksi lämmitys voi‐
daan kytkeä tai katkaista kojelaudan
painikkeella 30 minuutin kuluttua.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön il‐
mestyy vilkkuva paristomerkki.
Avaa kansi kolikolla ja vaihda paristo
(CR 2430 tai vastaava). Huomaa tar‐
koin asettaa uusi paristo oikein päin;
plus-puoli ( <) positiivista kontaktia
vasten. Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.

Ilmastointi89
Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Kauko-ohjaimen vikailmoitukset
cobA=Heikko signaali -
muuta asentoaconP=Ei signaalia -
siirry lähemmäksibALo=Paristo heikko -
vaihda paristoErr=Järjestelmävirhe -
käänny huollon puoleenAdd,
AddE=Järjestelmän opetustila
Kauko-ohjaimen opettaminen
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää
kauko-ohjaimen valikon automaatti‐
sesti. Jos merkkivalo vilkkuu, paina
kauko-ohjaimen OK -painiketta, va‐
litse joko Add tai AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet voi‐ daan määrittää myös erikseen. Paina painiketta, kunnes merkkivalo alkaa
vilkkua. Kytke kauko-ohjaimen virta,
valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä käy‐
tettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan 4 kauko-oh‐ jainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.
Käyttö Lämmitys Y
Valitse valikkoriviltä Y ja vahvista.
Näytössä alkaa vilkkua ennalta mää‐
rätty lämmityksen kesto esim. L 30.
Tehdasasetus on 30 minuuttia.
Voit väliaikaisesti muuttaa lämmityk‐ sen kestoa, kun painat q tai r -pai‐
niketta ja vahvistat. Arvoa voidaanmuuttaa välillä 10 - 120 minuuttia. Ota
lämmityksen kestossa huomioon vir‐
rankulutus.
Katkaise virta valitsemalla valikkori‐
viltä Y ja vahvistamalla.
Tuuletus x
Valitse valikkoriviltä x ja vahvista.
Tuuletuksen kesto voidaan hyväksyä
tai säätää. Tuuletusajan hyväksymi‐
nen ei tarvitse vahvistusta.
Katkaise virta valitsemalla valikkori‐
viltä x ja vahvistamalla.
Ohjelmointi P
Korkeintaan 3 lähtöaikaa voidaan oh‐ jelmoida, joko samalle päivälle tai vii‐
kolle.
■ Valitse valikkoriviltä P ja vahvista
■ Valitse haluamasi esivalintaohjel‐ man numero 1, 2 tai 3 ja vahvista
■ Valitse päivä ja vahvista
■ Valitse tunnit ja vahvista
■ Valitse minuutit ja vahvista

90Ilmastointi
■Valitse Y tai x ja vahvista
■ Tarvittaessa säädä toiminta-aika ennen lähtöajan asettamista ja vah‐
vista
Seuraavaksi aktivoitava esivalinnan
muistipaikan numero näkyy alleviivat‐
tuna ja viikonpäivä tulee näyttöön.
Toista ohjelmointivaiheet esivalinnan
muille numeroiduille muistipaikoille.
X -painikkeella voit keskeyttää ohjel‐
moinnin tarvitsematta tallentaa valit‐
tuja ohjelmointiasetuksia.
Jos haluat poistaa esivalitun lähtö‐ ajan, seuraa ohjelmointivaiheita, kun‐
nes lämmityksen symboli Y alkaa
vilkkua. Paina q tai r -painiketta,
kunnes näyttöön tulee oFF ja vah‐
vista.
Lämmitys sammuu automaattisesti 5 minuuttia ohjelmoidun lähtöajan jäl‐ keen.
Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason
(ECO tai HIGH) mukaan. Järjes‐telmä käynnistää lämmityksen auto‐
maattisesti 5 - 60 minuuttia ennen
ohjelmoitua lähtöaikaa.
Aseta viikonpäivä, aika ja
lämmityksen kesto Ö
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut lii‐
kaa, yksikön perusasetukset pitää pa‐ lauttaa.
■ Valitse Ö ja vahvista
■ Valitse viikonpäivä ja vahvista
■ Muuta tunnit ja vahvista
■ Muuta minuutit ja vahvista
■ Muuta oletuksena oleva lämmityk‐ sen kesto ja vahvista
Lämmitystaso Y
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
Valitse Y ja vahvista. ECO tai HIGH
vilkkuu näytössä. Säädä q tai r-
painikkeella ja vahvista.Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet
Jäähdytyksen toimiessa on vähintään
yhden tuuletussuulakkeen oltava auki höyrystimen jäätymisen estämiseksi.
Keskituuletussuulakkeet
Avaa tai sulje suulake kääntämällä
säätöpyörää vasemmalle tai oikealle.
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.

Ilmastointi91
Sivutuuletussuulakkeet
Avaa tai sulje sivutuuletussuulakkeet
kääntämällä säätöpyörää vasem‐
malle tai oikealle.
Säädä ilman virtaussuunta kallista‐
malla ja kääntämällä suulakkeen lius‐
koja.
Lämpötilasäätimen asennosta riip‐ puen autoon ohjataan ilmaa sivutuu‐
letussuulakkeiden kautta.
9 Varoitus
Älä kiinnitä mitään esineitä tuule‐
tussuuttimien liuskoihin. Onnetto‐
muudessa on vaurioiden ja louk‐
kaantumisen vaara.
Kiinteät
tuuletussuulakkeet
Lisää tuuletussuulakkeita on tuulila‐
sin ja sivuikkunoiden alapuolella sekä
jalkatilassa.
Matkustamon takaosan
tuuletussuulakkeet
Optimaalisen ilmanjaon saavuttami‐
seksi ilmavirta ohjataan pääasiassa
keskimmäiseen ja oikeaan tuuletus‐
suulakkeeseen.

92IlmastointiYlläpitoIlmanottoIlmanotto tuulilasin edessä moottori‐tilassa tulee pitää puhtaana, jotta ilma pääsee virtaamaan autoon. Poista
kaikki lehdet, lika tai lumi.
Matkustamon
ilmansuodatin Matkustamon ilmansuodatin poistaa
autoon tulevasta ilmasta pölyn, noen, siitepölyn ja itiöt.
Ilmastointilaitteen
säännöllinen käyttö Jotta jäähdytyksen moitteeton toi‐
minta taataan, se on kytkettävä kuu‐
kausittain toimintaan muutamaksi mi‐
nuutiksi säätilasta ja vuodenajasta
riippumatta. Jäähdytystä ei voida
käyttää, jos ulkolämpötila on liian al‐
hainen.Huolto
Parhaan jäähdytystehon takaami‐
seksi suosittelemme lämmitys- ja tuu‐
letusjärjestelmän tarkastuttamista
vuosittain; ensimmäinen tarkastus
kuitenkin kolmen vuoden kuluttua en‐
sirekisteröinnistä, mukaan lukien:
■ toiminta- ja painekoe,
■ lämmityksen toiminta,
■ tiiviyskoe,
■ käyttöhihnan tarkastus,
■ lauhduttimen ja höyrystimen ve‐ denpoistoteiden puhdistus,
■ tehon tarkastus.

Ajaminen ja käyttö93Ajaminen ja käyttöAjo-ohjeita.................................... 93
Käynnistys ja käyttö .....................94
Moottorin pakokaasu ...................95
Käsivaihteisto ............................... 96
Automatisoitu käsivaihteisto ........97
Jarrut .......................................... 101
Alustanohjausjärjestelmät ..........102
Vakionopeussäädin ...................104
Esinetutkat ................................. 108
Polttoaine ................................... 109
Perävaunun vetokoukku ............113Ajo-ohjeita
Auton hallinta Älä pysäytä moottoria ajon
aikana
Monet järjestelmät eivät toimi tässä tilanteessa (esim. jarrutehostin, oh‐
jaustehostin). Tällä tavalla ajaminen
vaarantaa itsesi ja muut.
Polkimet
Täyden polkimen liikkeen varmista‐ miseksi polkimien alle ei saa sijoittaa
mattoa.
Ohjaus
Jos ohjaustehostus lakkaa moottorin
sammuessa tai järjestelmän häiriön
takia, autoa voi edelleen ohjata mutta siihen tarvitaan ehkä enemmän voi‐
maa.Huomio
Hydraulisella ohjaustehostimella
varustetut autot:
Jos ohjauspyörä käännetään niin
pitkälle kuin se menee ja pidetään siinä asennossa yli 15 sekuntia,
ohjaustehostinjärjestelmä saattaa
vaurioitua ja ohjauksen tehostus
huonontua.

94Ajaminen ja käyttöKäynnistys ja käyttö
Uuden auton totutuskäyttö
Älä jarruta tarpeettoman voimak‐
kaasti ensimmäisillä ajokerroilla ja
jarrupalojen vaihdon jälkeen.
Ensimmäisen ajon aikana pakoput‐
kistossa voi syntyä savua vahan ja öl‐ jyn höyrystyessä. Ensimmäisen ajon
jälkeen auton on annettava seistä ul‐
koilmassa jonkin aikaa. Höyryjen
hengittämistä on vältettävä.
Totutuskäytön aikana polttoaineen ja
moottoriöljyn kulutus voi olla kohon‐
nut ja dieselhiukkassuodattimen puh‐ distus voi tapahtua useammin.
Dieselhiukkassuodatin 3 95.Virtalukon asennotSt=Sytytysvirta poisA=Ohjaus vapaa, sytytysvirta poisM=Sytytysvirta kytkettynä. Diesel‐
moottori: hehkutusD=KäynnistäminenMoottorin käynnistäminen
Käsivaihteisto: käytä kytkintä.
Automatisoitu käsivaihteisto: käytä
jarrua, vaihteisto vaihtaa automaatti‐
sesti asentoon N.
Älä paina kaasua.
Dieselmoottorit: käännä avain asen‐ toon M hehkutusta varten, kunnes
merkkivalo ! sammuu kuljettajan
tietokeskuksessa.
Käännä avain asentoon D ja vapauta.
