Page 137 of 173

Auton hoito135

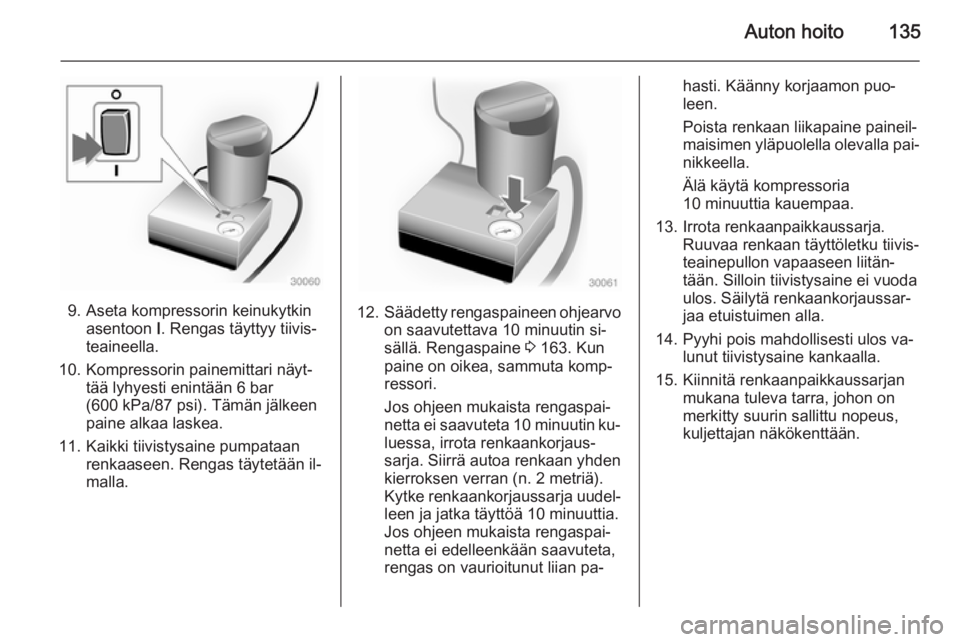

9. Aseta kompressorin keinukytkinasentoon I. Rengas täyttyy tiivis‐
teaineella.
10. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 bar
(600 kPa/87 psi). Tämän jälkeen
paine alkaa laskea.
11. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.12. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 163. Kun
paine on oikea, sammuta komp‐
ressori.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran (n. 2 metriä).
Kytke renkaankorjaussarja uudel‐ leen ja jatka täyttöä 10 minuuttia.
Jos ohjeen mukaista rengaspai‐
netta ei edelleenkään saavuteta,
rengas on vaurioitunut liian pa‐
hasti. Käänny korjaamon puo‐
leen.
Poista renkaan liikapaine paineil‐
maisimen yläpuolella olevalla pai‐
nikkeella.
Älä käytä kompressoria
10 minuuttia kauempaa.
13. Irrota renkaanpaikkaussarja. Ruuvaa renkaan täyttöletku tiivis‐
teainepullon vapaaseen liitän‐
tään. Silloin tiivistysaine ei vuoda
ulos. Säilytä renkaankorjaussar‐
jaa etuistuimen alla.
14. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
15. Kiinnitä renkaanpaikkaussarjan mukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
Page 138 of 173

136Auton hoito

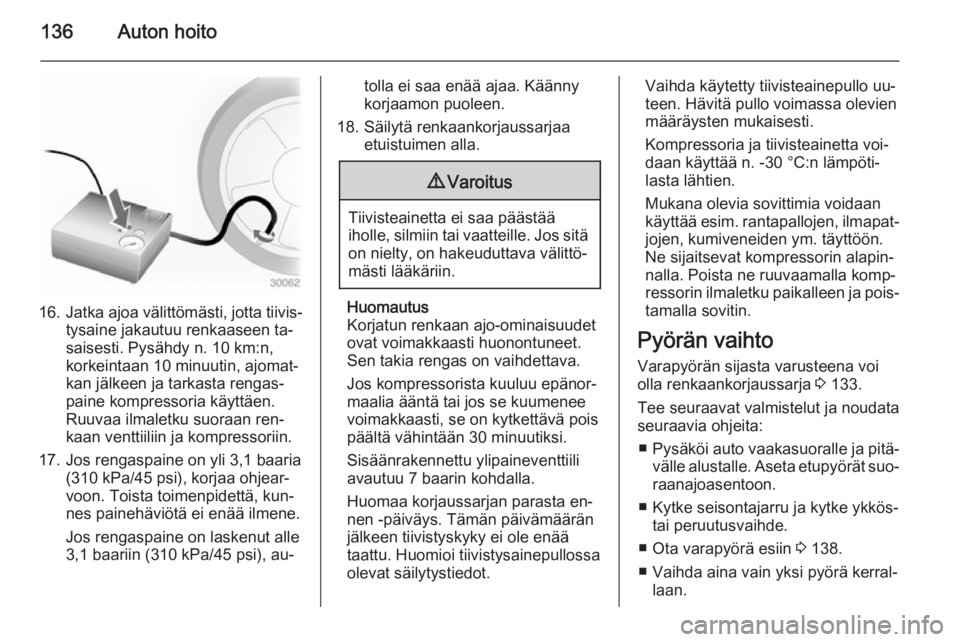

16.Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n,
korkeintaan 10 minuutin, ajomat‐
kan jälkeen ja tarkasta rengas‐
paine kompressoria käyttäen.
Ruuvaa ilmaletku suoraan ren‐
kaan venttiiliin ja kompressoriin.
17. Jos rengaspaine on yli 3,1 baaria (310 kPa/45 psi), korjaa ohjear‐
voon. Toista toimenpidettä, kun‐
nes painehäviötä ei enää ilmene.
Jos rengaspaine on laskenut alle
3,1 baariin (310 kPa/45 psi), au‐
tolla ei saa enää ajaa. Käänny
korjaamon puoleen.
18. Säilytä renkaankorjaussarjaa etuistuimen alla.9Varoitus
Tiivisteainetta ei saa päästää
iholle, silmiin tai vaatteille. Jos sitä on nielty, on hakeuduttava välittö‐
mästi lääkäriin.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet.
Sen takia rengas on vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen -päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C:n lämpöti‐
lasta lähtien.
Mukana olevia sovittimia voidaan
käyttää esim. rantapallojen, ilmapat‐ jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐
nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐
tamalla sovitin.
Pyörän vaihto Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 133.
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
■ Pysäköi auto vaakasuoralle ja pitä‐
välle alustalle. Aseta etupyörät suo‐ raanajoasentoon.
■ Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde.
■ Ota varapyörä esiin 3 138.
■ Vaihda aina vain yksi pyörä kerral‐ laan.
Page 139 of 173

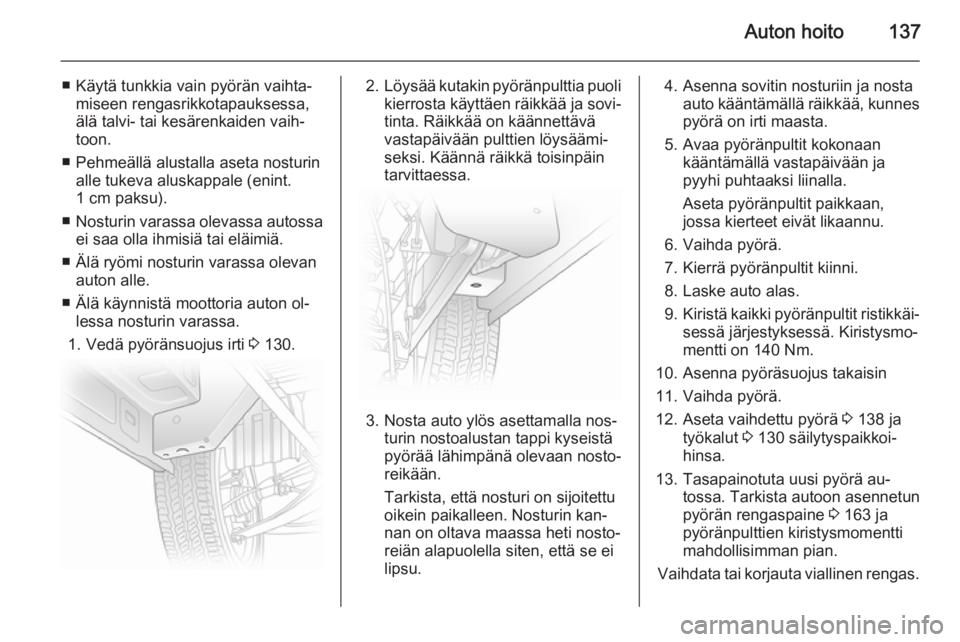

Auton hoito137
■ Käytä tunkkia vain pyörän vaihta‐miseen rengasrikkotapauksessa,
älä talvi- tai kesärenkaiden vaih‐
toon.
■ Pehmeällä alustalla aseta nosturin alle tukeva aluskappale (enint.
1 cm paksu).
■ Nosturin varassa olevassa autossa
ei saa olla ihmisiä tai eläimiä.
■ Älä ryömi nosturin varassa olevan auton alle.
■ Älä käynnistä moottoria auton ol‐ lessa nosturin varassa.
1. Vedä pyöränsuojus irti 3 130.2. Löysää kutakin pyöränpulttia puoli
kierrosta käyttäen räikkää ja sovi‐
tinta. Räikkää on käännettävä
vastapäivään pulttien löysäämi‐
seksi. Käännä räikkä toisinpäin
tarvittaessa.
3. Nosta auto ylös asettamalla nos‐ turin nostoalustan tappi kyseistä
pyörää lähimpänä olevaan nosto‐
reikään.
Tarkista, että nosturi on sijoitettu
oikein paikalleen. Nosturin kan‐
nan on oltava maassa heti nosto‐ reiän alapuolella siten, että se ei
lipsu.
4. Asenna sovitin nosturiin ja nosta auto kääntämällä räikkää, kunnespyörä on irti maasta.
5. Avaa pyöränpultit kokonaan kääntämällä vastapäivään ja
pyyhi puhtaaksi liinalla.
Aseta pyöränpultit paikkaan,
jossa kierteet eivät likaannu.
6. Vaihda pyörä.
7. Kierrä pyöränpultit kiinni.
8. Laske auto alas.
9. Kiristä kaikki pyöränpultit ristikkäi‐
sessä järjestyksessä. Kiristysmo‐
mentti on 140 Nm.
10. Asenna pyöräsuojus takaisin
11. Vaihda pyörä.
12. Aseta vaihdettu pyörä 3 138 ja
työkalut 3 130 säilytyspaikkoi‐
hinsa.
13. Tasapainotuta uusi pyörä au‐ tossa. Tarkista autoon asennetunpyörän rengaspaine 3 163 ja
pyöränpulttien kiristysmomentti
mahdollisimman pian.
Vaihdata tai korjauta viallinen rengas.
Page 140 of 173

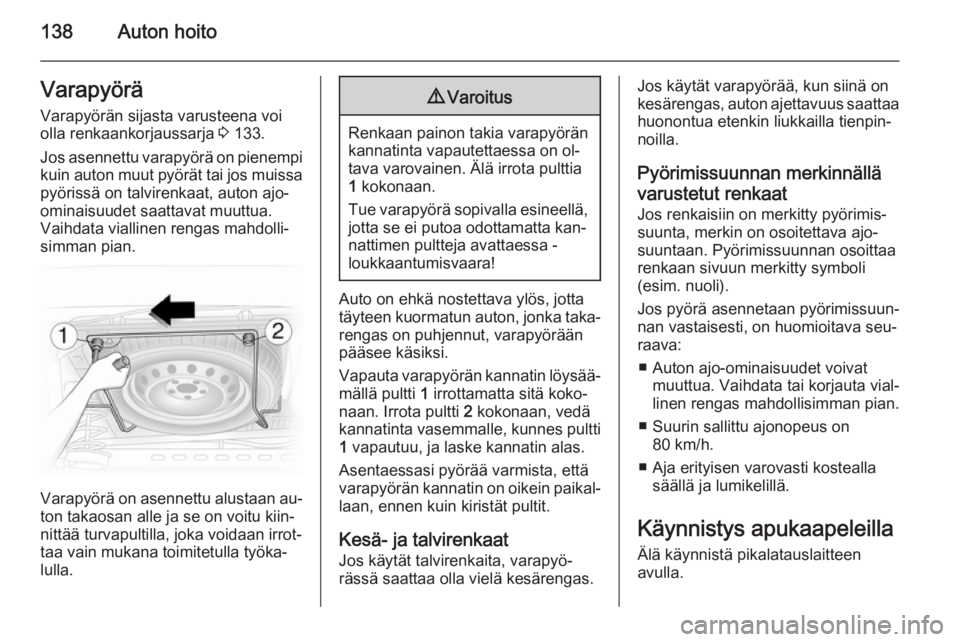

138Auton hoitoVarapyörä
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 133.
Jos asennettu varapyörä on pienempi
kuin auton muut pyörät tai jos muissa pyörissä on talvirenkaat, auton ajo-
ominaisuudet saattavat muuttua.
Vaihdata viallinen rengas mahdolli‐
simman pian.
Varapyörä on asennettu alustaan au‐
ton takaosan alle ja se on voitu kiin‐
nittää turvapultilla, joka voidaan irrot‐
taa vain mukana toimitetulla työka‐
lulla.
9 Varoitus
Renkaan painon takia varapyörän
kannatinta vapautettaessa on ol‐
tava varovainen. Älä irrota pulttia
1 kokonaan.
Tue varapyörä sopivalla esineellä, jotta se ei putoa odottamatta kan‐
nattimen pultteja avattaessa -
loukkaantumisvaara!
Auto on ehkä nostettava ylös, jotta
täyteen kuormatun auton, jonka taka‐
rengas on puhjennut, varapyörään
pääsee käsiksi.
Vapauta varapyörän kannatin löysää‐
mällä pultti 1 irrottamatta sitä koko‐
naan. Irrota pultti 2 kokonaan, vedä
kannatinta vasemmalle, kunnes pultti
1 vapautuu, ja laske kannatin alas.
Asentaessasi pyörää varmista, että
varapyörän kannatin on oikein paikal‐
laan, ennen kuin kiristät pultit.
Kesä- ja talvirenkaat
Jos käytät talvirenkaita, varapyö‐
rässä saattaa olla vielä kesärengas.
Jos käytät varapyörää, kun siinä on
kesärengas, auton ajettavuus saattaa huonontua etenkin liukkailla tienpin‐
noilla.
Pyörimissuunnan merkinnällä varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐ suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava seu‐
raava:
■ Auton ajo-ominaisuudet voivat muuttua. Vaihdata tai korjauta vial‐
linen rengas mahdollisimman pian.
■ Suurin sallittu ajonopeus on 80 km/h.
■ Aja erityisen varovasti kostealla säällä ja lumikelillä.
Käynnistys apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Page 141 of 173

Auton hoito139

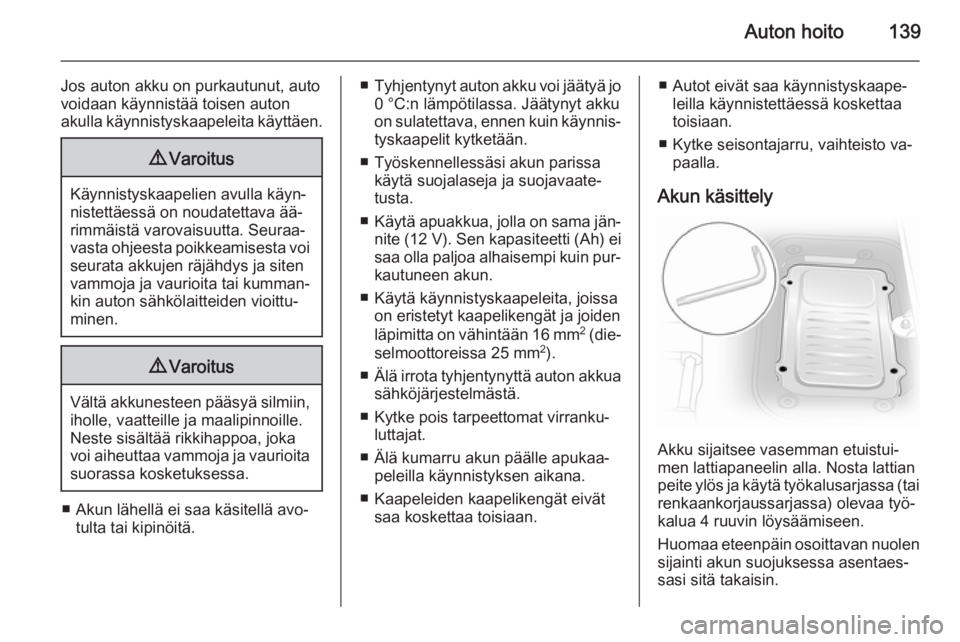

Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
■ Akun lähellä ei saa käsitellä avo‐
tulta tai kipinöitä.
■Tyhjentynyt auton akku voi jäätyä jo
0 °C:n lämpötilassa. Jäätynyt akku
on sulatettava, ennen kuin käynnis‐ tyskaapelit kytketään.
■ Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐tusta.
■ Käytä apuakkua, jolla on sama jän‐
nite (12 V) . Sen kapasiteetti (Ah) ei
saa olla paljoa alhaisempi kuin pur‐
kautuneen akun.
■ Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät ja joiden
läpimitta on vähintään 16 mm 2
(die‐
selmoottoreissa 25 mm 2
).
■ Älä irrota tyhjentynyttä auton akkua
sähköjärjestelmästä.
■ Kytke pois tarpeettomat virranku‐ luttajat.
■ Älä kumarru akun päälle apukaa‐ peleilla käynnistyksen aikana.
■ Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.■ Autot eivät saa käynnistyskaape‐ leilla käynnistettäessä koskettaa
toisiaan.
■ Kytke seisontajarru, vaihteisto va‐ paalla.
Akun käsittely
Akku sijaitsee vasemman etuistui‐
men lattiapaneelin alla. Nosta lattian
peite ylös ja käytä työkalusarjassa (tai renkaankorjaussarjassa) olevaa työ‐
kalua 4 ruuvin löysäämiseen.
Huomaa eteenpäin osoittavan nuolen sijainti akun suojuksessa asentaes‐sasi sitä takaisin.
Page 142 of 173

140Auton hoito
■ Irrota suojakansi, jotta pääset ak‐kuun käsiksi.
■ Avaa molempien autojen akkujen plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Kytke niin kauas tyhjenty‐
neestä auton akusta kuin mahdol‐ lista, vähintään 60 cm:n etäisyy‐
delle.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toi‐ nen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia ker‐
rallaan ja pidä käynnistysten vä‐
lillä vähintään 1 minuutin tauko.3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.
4. Kytke käynnistettävässä autossa jokin sähkölaite ( esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.
Page 143 of 173

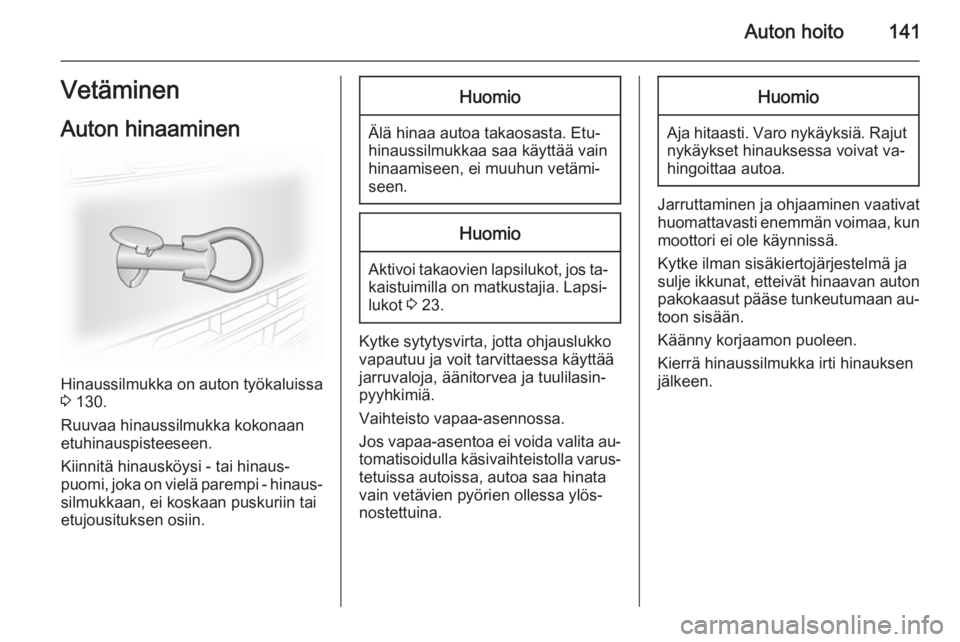

Auton hoito141Vetäminen
Auton hinaaminen
Hinaussilmukka on auton työkaluissa 3 130.
Ruuvaa hinaussilmukka kokonaan
etuhinauspisteeseen.
Kiinnitä hinausköysi - tai hinaus‐
puomi, joka on vielä parempi - hinaus‐
silmukkaan, ei koskaan puskuriin tai
etujousituksen osiin.
Huomio
Älä hinaa autoa takaosasta. Etu‐
hinaussilmukkaa saa käyttää vain
hinaamiseen, ei muuhun vetämi‐
seen.
Huomio
Aktivoi takaovien lapsilukot, jos ta‐ kaistuimilla on matkustajia. Lapsi‐
lukot 3 23.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.
Jos vapaa-asentoa ei voida valita au‐ tomatisoidulla käsivaihteistolla varus‐tetuissa autoissa, autoa saa hinata
vain vetävien pyörien ollessa ylös‐
nostettuina.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkiertojärjestelmä ja
sulje ikkunat, etteivät hinaavan auton
pakokaasut pääse tunkeutumaan au‐
toon sisään.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka irti hinauksen
jälkeen.
Page 144 of 173

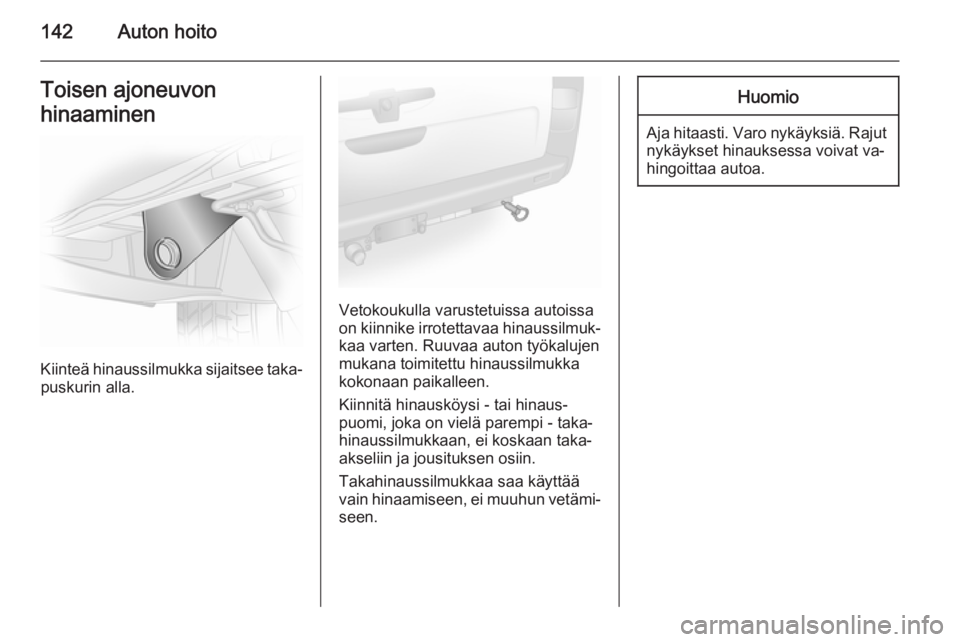

142Auton hoitoToisen ajoneuvon
hinaaminen
Kiinteä hinaussilmukka sijaitsee taka‐ puskurin alla.
Vetokoukulla varustetuissa autoissa
on kiinnike irrotettavaa hinaussilmuk‐
kaa varten. Ruuvaa auton työkalujen
mukana toimitettu hinaussilmukka
kokonaan paikalleen.
Kiinnitä hinausköysi - tai hinaus‐
puomi, joka on vielä parempi - taka‐
hinaussilmukkaan, ei koskaan taka-
akseliin ja jousituksen osiin.
Takahinaussilmukkaa saa käyttää
vain hinaamiseen, ei muuhun vetämi‐ seen.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
