Soins du véhicule127
Clair=Pas d'obstructionTémoin rouge=Obstruction
Si le témoin rouge est affiché alors
que le moteur tourne, prendre contact avec un atelier.
Liquide de refroidissement
du moteur Le liquide de refroidissement offre
une protection contre le gel allant jus‐
qu'à environ -28 °C.
Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver juste au-des‐
sus du repère MIN. Faire l'appoint si
le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Faire l'appoint avec du produit anti‐ gel. S'il n'y a pas d'antigel disponible,
utiliser de l'eau de distribution propre ou de l'eau distillée. Serrer ferme‐
ment le bouchon. Faire contrôler la
concentration de produit antigel et
faire remédier à la cause de la perte
de liquide de refroidissement par un
atelier.
Si une quantité importante de liquide
de refroidissement est requise, il sera nécessaire de purger l'air éventuelle‐
ment emprisonné dans le système de
refroidissement. Prendre contact
avec un atelier.
Si la température du liquide de refroi‐ dissement est trop élevée, le témoin
W s'allume en rouge dans le combiné
d'instruments, conjointement avec C
3 76 . Prendre contact avec un atelier
si le niveau de liquide de refroidisse‐
ment est suffisant.

128Soins du véhiculeLiquide de direction
assistée
Si le niveau de liquide dans le réser‐
voir descend sous le repère MIN,
prendre contact avec un atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en
cas de baisses soudaines de tem‐
pérature.
Freins
Un bruit de grincement indique que la garniture de frein a atteint son épais‐
seur minimale. On peut poursuivre sa route, mais il faut faire remplacer les
garnitures de frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.

Soins du véhicule129
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein hau‐
tes performances homologué pour
votre véhicule.
Liquide de frein/ d'embrayage 3 158.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐ tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Accès à la batterie
La batterie du véhicule se situe sous
le panneau de plancher de siège
avant gauche 3 148.
Étiquette d'avertissement
Signification des symboles : ■ Pas d'étincelle ou de flamme nue, interdit de fumer.
■ Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Conserver la batterie du véhicule hors de portée des enfants.

130Soins du véhicule
■ La batterie du véhicule contient del'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.
■ Consulter le manuel d'utilisation pour de plus amples informations.
■ Des gaz explosifs peuvent être pré‐
sents à proximité de la batterie.
Maintenance de la batterie du
véhicule9 Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés pen‐
dant la charge !
Remplacement de la batterie du
véhicule
Quand la batterie du véhicule est
remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proxi‐
mité de la borne positive. Si un trou
de ventilation est ouvert dans cette
zone, il doit être obturé par un capu‐
chon borgne et la ventilation à proxi‐
mité de la borne négative doit être ou‐ verte.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Batterie supplémentaire
En fonction de l'équipement auxiliaire du véhicule, certains modèles peu‐
vent disposer d'une batterie supplé‐
mentaire située à côté de la batterie
du véhicule.
Filtre à gazole (diesel)Purger l'eau résiduelle du filtre à ga‐
zole (diesel) à chaque vidange d'huile
moteur.
Placer un récipient sous le carter du filtre. Desserrer les vis moletées du
couvercle de filtre et de la partie infé‐ rieure du filtre, d'environ un tour afin
de purger l'eau.
Le filtre est purgé dès que du gazole
(diesel) s'échappe de la vis moletée
dans le bas du filtre. Resserrer les
deux vis.
Contrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐ tions de fonctionnement extrêmes.

Soins du véhicule131Purge du système
d'alimentation en gazole
(diesel)
En cas de panne sèche, il sera né‐
cessaire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Remplir le réservoir de carburant et
procéder comme suit :
1. Enlever le cache de protection de
la pompe d'alimentation en ligne.
2. Placer un récipient adéquat sous la vis de purger du filtre à carbu‐
rant afin de récolter le carburant
qui s'échappe.
3. Desserrer la vis de purge (flèche) d'un tour.
4. Manœuvrer manuellement la pompe d'alimentation en ligne de
manière lente et constante jus‐
qu'à ce que le carburant qui
s'échappe de la vis de purge des‐
serrée soit exempt de bulles d'air.
5. Resserrer la vis de purge.
6. Remonter le cache de protection sur la pompe d'alimentation en li‐
gne.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Balai d'essuie-glace de la
lunette arrière Soulever le bras d'essuie-glace, pivo‐
ter le balai d'essuie-glace et le déta‐
cher.

132Soins du véhiculeRemplacement des
ampoules
Couper le contact et activer les com‐mutateurs concernés ou fermer les
portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.Phares
Feux de croisement et feux de
route
1. Enlever le connecteur du faisceau
de câbles.
2. Enlever le joint en caoutchouc.
3. Libérer l'attache de maintien et enlever l'ampoule.
4. Remplacer l'ampoule et monterl'attache de maintien de sorte que
l'ampoule soit correctement orien‐ tée.
5. Monter le joint en caoutchouc et rebrancher le connecteur du fais‐
ceau de câbles.
Feux latéraux
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en la faisant
tourner de 90°.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.

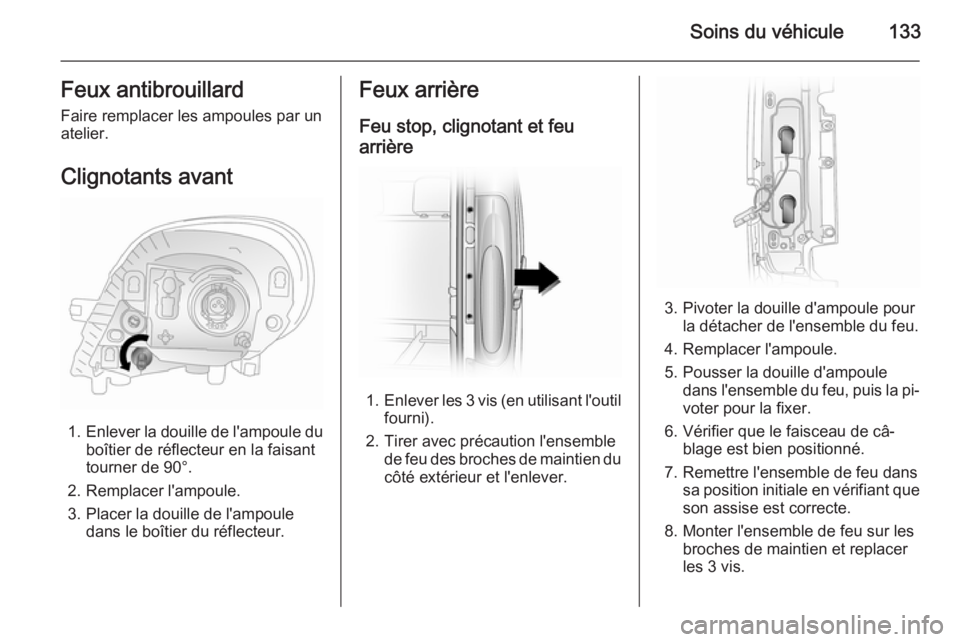

Soins du véhicule133Feux antibrouillard
Faire remplacer les ampoules par un
atelier.
Clignotants avant
1. Enlever la douille de l'ampoule du
boîtier de réflecteur en la faisant
tourner de 90°.
2. Remplacer l'ampoule.
3. Placer la douille de l'ampoule dans le boîtier du réflecteur.
Feux arrière
Feu stop, clignotant et feu
arrière
1. Enlever les 3 vis (en utilisant l'outil
fourni).
2. Tirer avec précaution l'ensemble de feu des broches de maintien ducôté extérieur et l'enlever.
3. Pivoter la douille d'ampoule pour la détacher de l'ensemble du feu.
4. Remplacer l'ampoule.
5. Pousser la douille d'ampoule dans l'ensemble du feu, puis la pi‐voter pour la fixer.
6. Vérifier que le faisceau de câ‐ blage est bien positionné.
7. Remettre l'ensemble de feu dans sa position initiale en vérifiant que
son assise est correcte.
8. Monter l'ensemble de feu sur les broches de maintien et replacer
les 3 vis.

134Soins du véhiculeClignotants latéraux
1. Libérer les clips en utilisant untournevis à lame plate et soulever
l'ensemble de feu à partir de l'ou‐
verture.
2. Enlever la douille de l'ampoule de
l'ensemble de lampe en la faisanttourner de 90° et remplacer l'am‐
poule.
3. Placer la douille d'ampoule dans l'ensemble de feu et installer l'en‐
semble de feu dans l'ouverture.
Troisième feu stop
Faire remplacer les ampoules par un
atelier.
Feu de recul
1. Enlever les 2 vis (en utilisant l'outil
fourni) et enlever l'ensemble du
feu.
2. Pivoter le boîtier d'ampoule pour le détacher de l'ensemble du feu.
3. Remplacer l'ampoule.
4. Pousser la douille d'ampoule dans l'ensemble du feu, puis la pi‐voter pour la fixer.
5. Monter l'ensemble de feu avec 2 vis.
Éclairage de plaque
minéralogique
1. Enlever les 2 vis (flèches) et en‐ lever la lentille.
2. Remplacer l'ampoule.
3. Reposer la lentille et la revisser.
