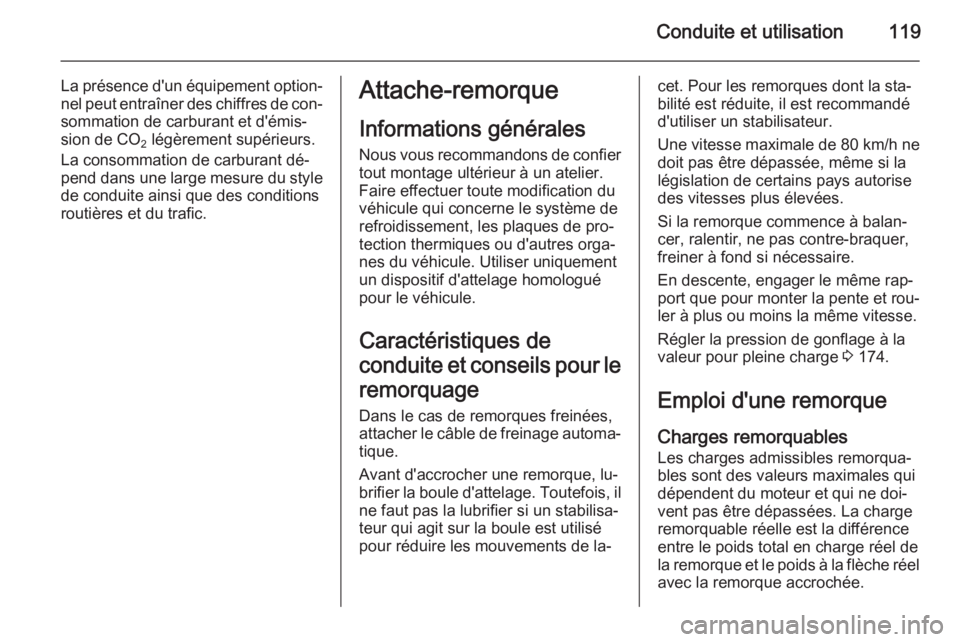

Conduite et utilisation119
La présence d'un équipement option‐nel peut entraîner des chiffres de con‐
sommation de carburant et d'émis‐
sion de CO 2 légèrement supérieurs.
La consommation de carburant dé‐ pend dans une large mesure du style
de conduite ainsi que des conditions
routières et du trafic.Attache-remorque
Informations généralesNous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule. Utiliser uniquement
un dispositif d'attelage homologué
pour le véhicule.
Caractéristiques de
conduite et conseils pour le remorquage
Dans le cas de remorques freinées,
attacher le câble de freinage automa‐
tique.
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisa‐
teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐cet. Pour les remorques dont la sta‐
bilité est réduite, il est recommandé
d'utiliser un stabilisateur.
Une vitesse maximale de 80 km/h ne
doit pas être dépassée, même si la
législation de certains pays autorise
des vitesses plus élevées.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins la même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 174.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐ bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel avec la remorque accrochée.

120Conduite et utilisation
Les charges remorquables admissi‐bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12% maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐ qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐ réfaction de l'air, les performances en
montagne sont réduites ; le poids total roulant autorisé est également réduitde 10% pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduit
quand le véhicule roule sur des routes
à faible déclivité (moins de 8%,
par ex. des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 161.Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du
véhicule. Toujours essayer d'être pro‐ che de la charge maximale, en parti‐
culier dans le cas de lourdes remor‐ ques. La charge verticale à l'attelage
ne doit jamais descendre sous 25 kg.
Dans le cas où la masse remorquée
est égale ou supérieure à 1200 kg, la
charge verticale à l'attelage ne devra
pas être inférieure à 50 kg.
Charge sur l'essieu arrière
Quand la remorque est attelée et que le véhicule tracteur est chargé au
maximum (y compris l'ensemble des
occupants), la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) ne doit pas être dépassée.Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Signal sonore en cas de
dispositif d'attelage
Pour les véhicules équipés d'un dis‐
positif d'attelage et connectés à une
remorque, la hauteur du son du signal est modifiée quand les clignotants
sont utilisés.

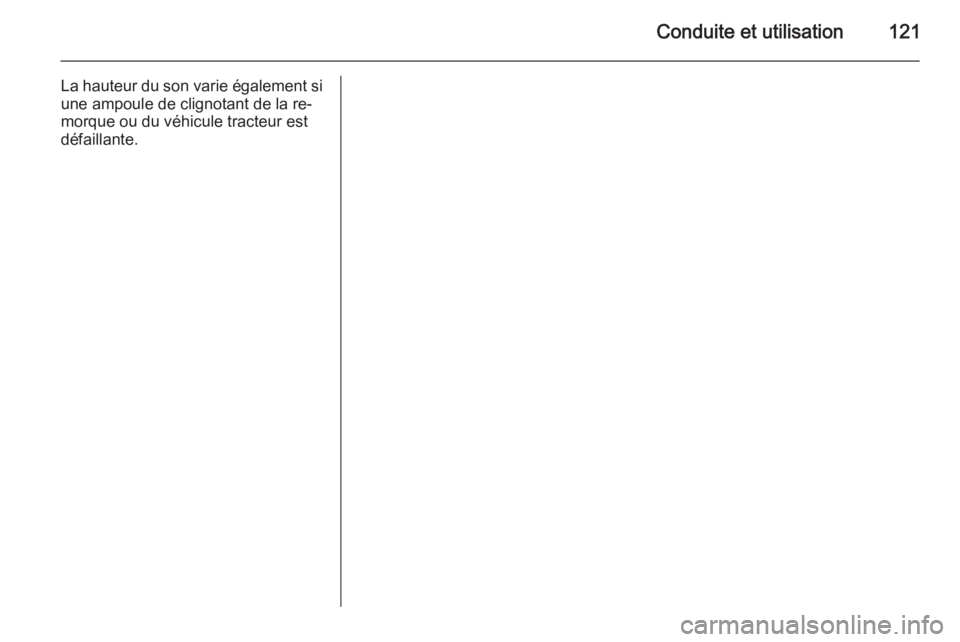

Conduite et utilisation121
La hauteur du son varie également si
une ampoule de clignotant de la re‐
morque ou du véhicule tracteur est
défaillante.

122Soins du véhiculeSoins du véhiculeInformations générales..............122
Contrôles du véhicule ................123
Remplacement des ampoules ...132
Circuit électrique ........................136
Outillage du véhicule .................139
Jantes et pneus ......................... 139
Remorquage .............................. 150
Soins extérieurs et intérieurs .....152Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même s'ils dis‐
posent d'un agrément officiel ou autre devait exister, et nous ne pouvons
pas non plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Faire le plein de carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la première
ou la marche arrière. Caler les
roues du véhicule.

Soins du véhicule123
■ Ne pas serrer le frein de stationne‐ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (parexemple l'alarme antivol).
Remise en service
Quand le véhicule est remis en circu‐ lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus.
■ Remplir le réservoir de lave-glace.
■ Vérifier le niveau d'huile du moteur.
■ Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.Reprise des véhicules hors
d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site. Ne
confier ce travail qu'à un centre de re‐ cyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage génère
des tensions extrêmement éle‐
vées. Ne pas toucher.
Afin de les repérer plus facilement,
les bouchons de remplissage d'huile moteur, de liquide de refroidissement,
de liquide de lave-glaces ainsi que la
poignée de jauge d'huile sont de cou‐
leur jaune.

124Soins du véhiculeCapotOuverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Tirer le verrou de sécurité et ouvrir le capot moteur.
Attacher la béquille du capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot, le laisser tomber
dans le verrou. Vérifier le verrouil‐
lage.
Huile moteur Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond
aux spécifications. Fluides et lubri‐
fiants recommandés 3 158.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 10 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.

Soins du véhicule125Avertissement
Il incombe à l'utilisateur de choisir
une huile de qualité adéquate et
de la maintenir à un niveau correct dans le moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées. Les illus‐
trations montrent le contrôle et l'ap‐
point de l'huile moteur, respective‐
ment sur moteur à essence et diesel.
Sur les moteurs F9Q, la jauge est
montée sur le bouchon de remplis‐
sage d'huile qu'il faut tourner dans le
sens antihoraire pour l'ouvrir.
Sur les moteurs M9R, tourner le bou‐
chon dans le sens antihoraire, enle‐
ver la jauge, l'essuyer puis la replon‐
ger aussi profondément que possible.
Lorsque le niveau d'huile moteur est
descendu sous le repère A (« ajouter
de l'huile »), faire l'appoint d'huile mo‐ teur.Avertissement
Ne pas laisser le niveau d'huile
moteur descendre sous le niveau minimum !

126Soins du véhicule
Nous vous recommandons d'utiliser
le même type d'huile moteur que celle utilisée à la dernière vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère B (maximum) de
la jauge.Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Pour éviter de répandre de l'huile mo‐
teur lors de l'appoint sur les moteurs
F9Q, utiliser l'entonnoir rangé à
l'avant du compartiment moteur.
Pour dégager le tunnel, relever l'atta‐ che en plastique de l'entonnoir et le
soulever vers le haut.
Enlever les capuchons et vérifier que
l'entonnoir est bien positionné sur le
tuyau de remplissage.
S'assurer que l'entonnoir est bien
rangé avec les capuchons posés aux
deux extrémités.
Une stabilisation de la consommation de l'huile moteur ne pourra avoir lieu
qu'après avoir parcouru plusieurs mil‐
liers de kilomètres. Ce n'est qu'alors
que le niveau réel de consommation
peut être déterminé.
Si la consommation dépasse
0,5 litre tous les 1000 km après cette
période de rodage, prendre contact
avec un atelier.
Capacités 3 173, surveillance de ni‐
veau d'huile moteur 3 71.
Remettre le bouchon droit et le serrer.
Filtre à air du moteurTémoin de débit d'air du moteur
Sur certains modèles, un témoin est
placé dans le système d'admission du
moteur et indique si l'entrée d'air vers le moteur est obstruée.
