2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

6498-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности

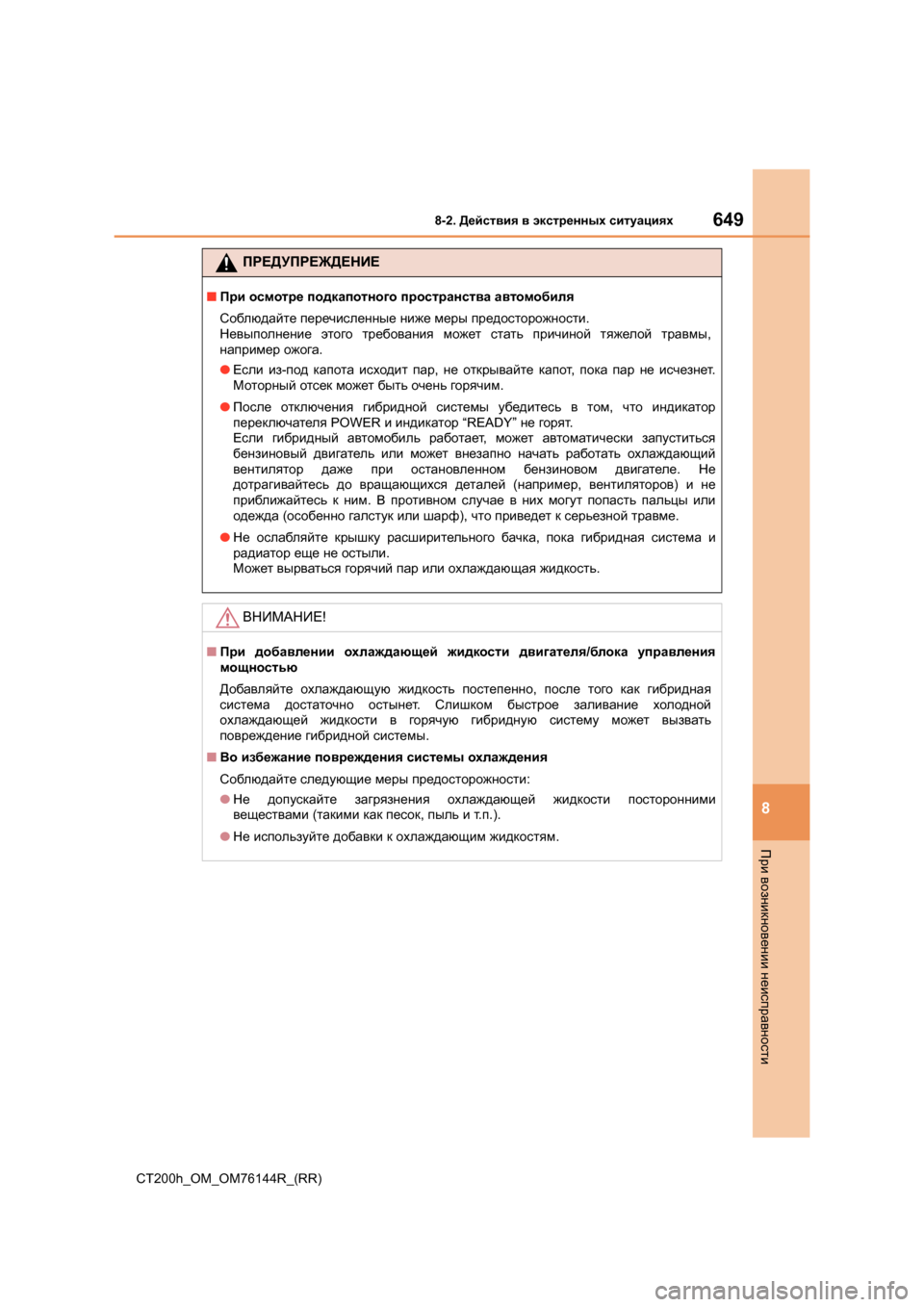

ПРЕДУПРЕЖДЕНИЕ
■ При осмотре подкапотного пространства автомобиля
Соблюдайте перечисленные ниже меры предосторожности .
Невыполнение этого требования может стать причиной тяжелой травмы ,
например ожога .
● Если из -под капота исходит пар , не открывайте капот , пока пар не исчезнет .
Моторный отсек может быть очень горячим .
● После отключения гибридной системы убедитесь в том , что индикатор
переключателя POWER и индикатор “READY” не горят .
Если гибридный автомобиль работает , может автоматически запуститься
бензиновый двигатель или может внезапно начать работать охлаждающий
вентилятор даже при остановленном бензиновом двигателе . Не
дотрагивайтесь до вращающихся деталей (например , вентиляторов ) и не
приближайтесь к ним . В противном случае в них могут попасть пальцы или
одежда (особенно галстук или шарф ), что приведет к серьезной травме .
● Не ослабляйте крышку расширительного бачка , пока гибридная система и
радиатор еще не остыли .
Может вырваться горячий пар или охлаждающая жидкость .
ВНИМАНИЕ !
■При добавлении охлаждающей жидкости двигателя /блока управления
мощностью
Добавляйте охлаждающую жидкость постепенно , после того как гибридная
система достаточно остынет . Слишком быстрое заливание холодной
охлаждающей жидкости в горячую гибридную систему может вызвать
повреждение гибридной системы .
■ Во избежание повреждения системы охлаждения
Соблюдайте следующие меры предосторожности :
● Не допускайте загрязнения охлаждающей жидкости посторонними
веществами (такими как песок , пыль и т .п .).
● Не используйте добавки к охлаждающим жидкостям .

6508-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)

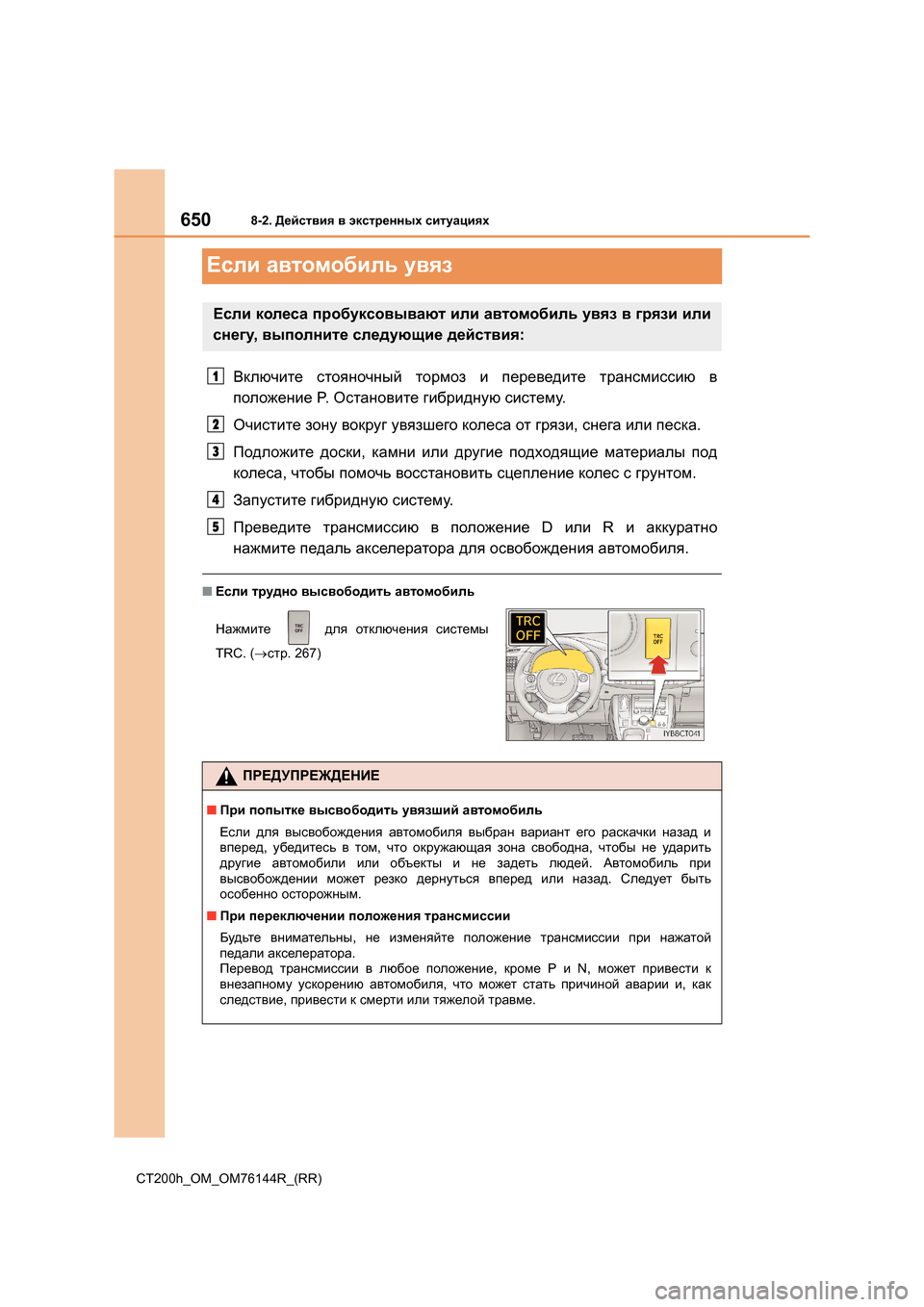

Если автомобиль увяз
Включите стояночный тормоз и переведите трансмиссию в
положение P. Остановите гибридную систему .
Очистите зону вокруг увязшего колеса от грязи , снега или песка .
Подложите доски , камни или другие подходящие материалы под
колеса , чтобы помочь восстановить сцепление колес с грунтом .
Запустите гибридную систему .
Преведите трансмиссию в положение D или R и аккуратно
нажмите педаль акселератора для освобождения автомобиля .
■Если трудно высвободить автомобиль
Если колеса пробуксовывают или автомобиль увяз в грязи или
снегу , выполните следующие действия :
Нажмите для отключения системы
TRC. ( →стр . 267)
ПРЕДУПРЕЖДЕНИЕ
■При попытке высвободить увязший автомобиль
Если для высвобождения автомобиля выбран вариант его раскачки назад и
вперед , убедитесь в том , что окружающая зона свободна , чтобы не ударить
другие автомобили или объекты и не задеть людей . Автомобиль при
высвобождении может резко дернуться вперед или назад . Следует быть
особенно осторожным .
■ При переключении положения трансмиссии
Будьте внимательны , не изменяйте положение трансмиссии при нажатой
педали акселератора .
Перевод трансмиссии в любое положение , кроме P и N, может привести к
внезапному ускорению автомобиля , что может стать причиной аварии и , как
следствие , привести к смерти или тяжелой травме .
1
2
3
4
5

6518-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности

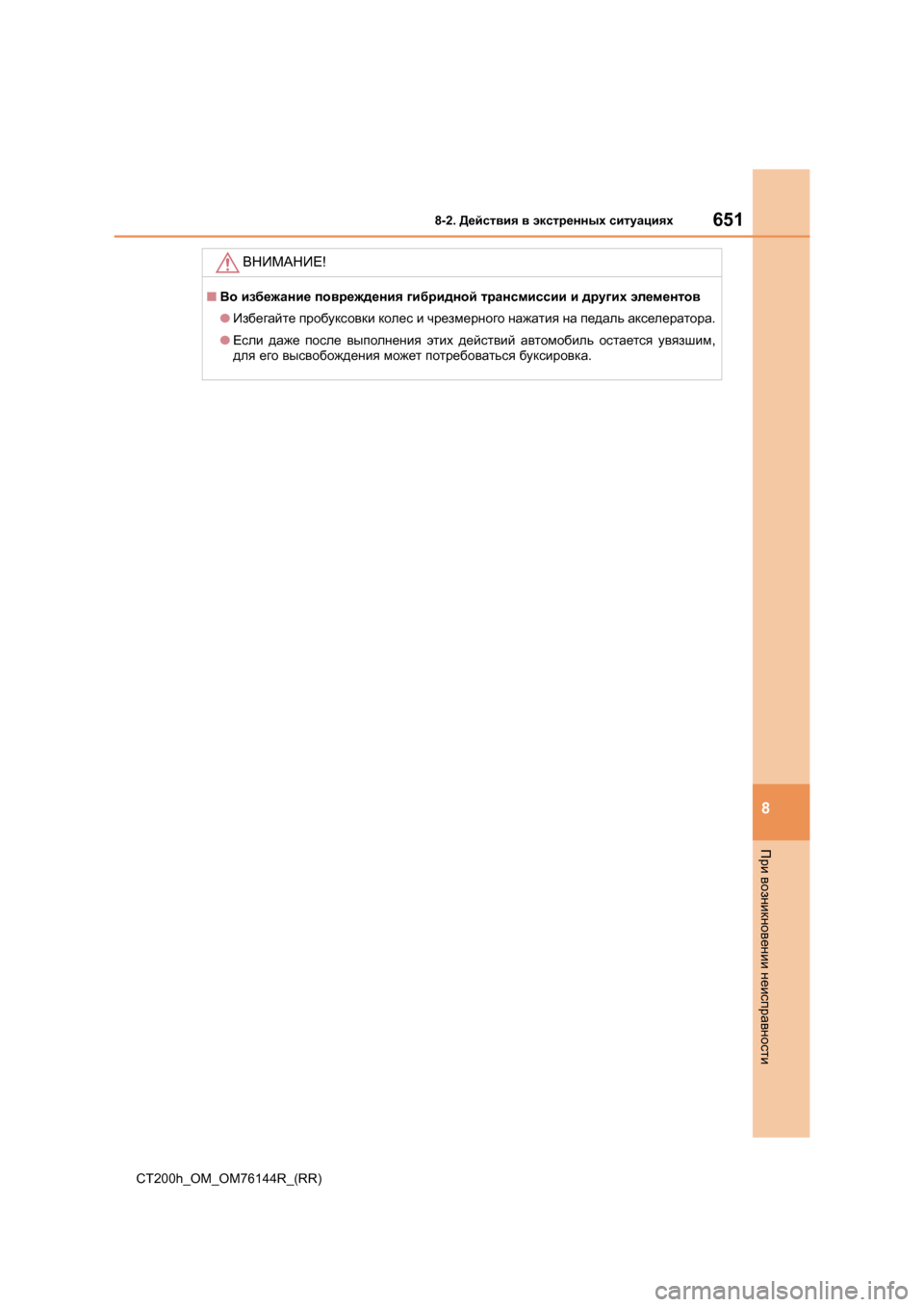

ВНИМАНИЕ !
■Во избежание повреждения гибридной трансмиссии и других элементов
● Избегайте пробуксовки колес и чрезмерного нажатия на педаль акселератора .
● Если даже после выполнения этих действий автомобиль остается увязшим ,
для его высвобождения может потребоваться буксировка .

6528-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)

653
9

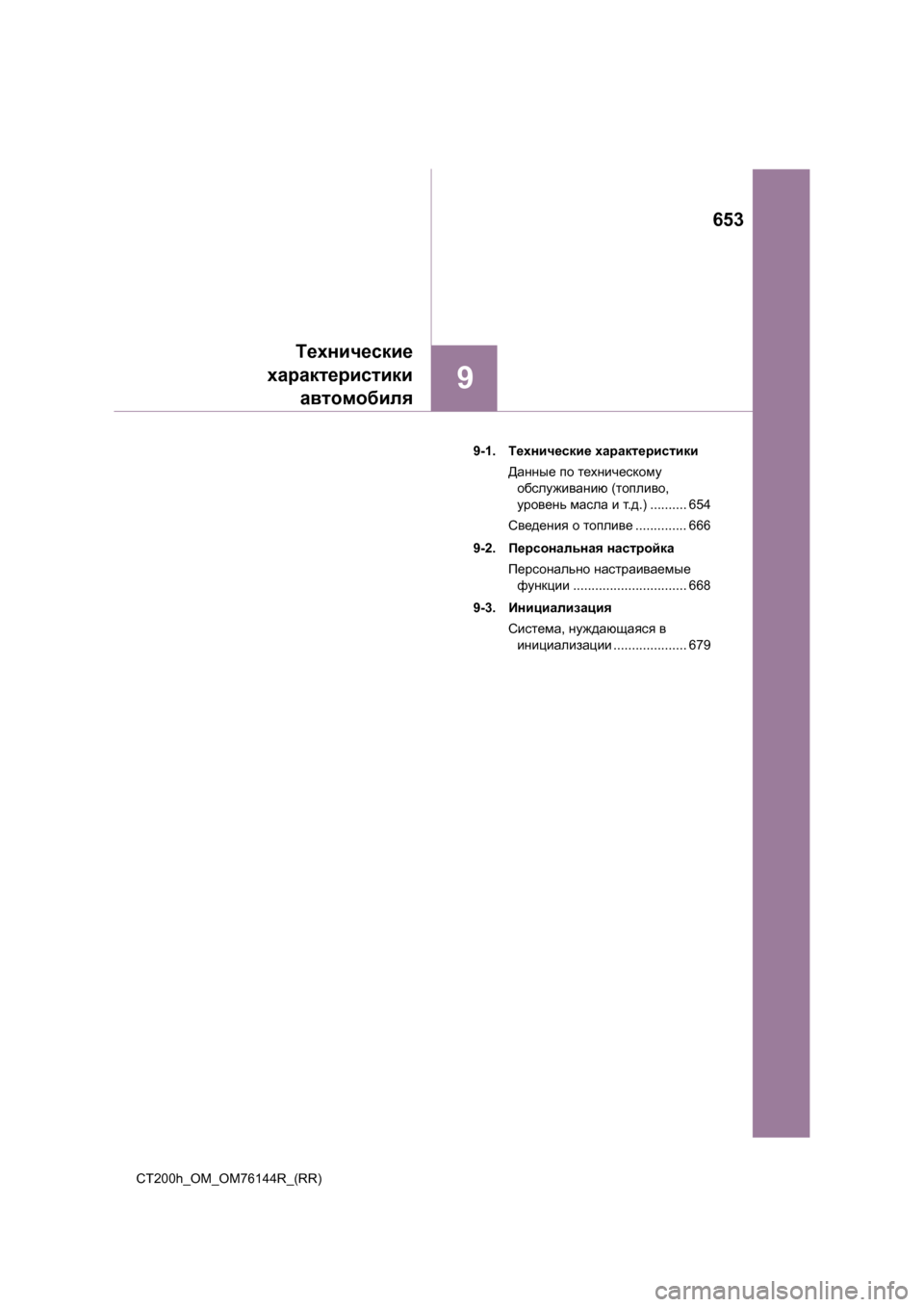

Технические
характеристики автомобиля
CT200h_OM_OM76144R_(RR) 9-1.
Технические характеристики
Данные по техническому
обслуживанию (топливо ,
уровень масла и т .д .) .......... 654
Сведения о топливе .............. 666
9-2. Персональная настройка
Персонально настраиваемые
функции ............................... 668
9-3. Инициализация
Система , нуждающаяся в
инициализации .................... 679

6549-1. Технические характеристики
CT200h_OM_OM76144R_(RR)

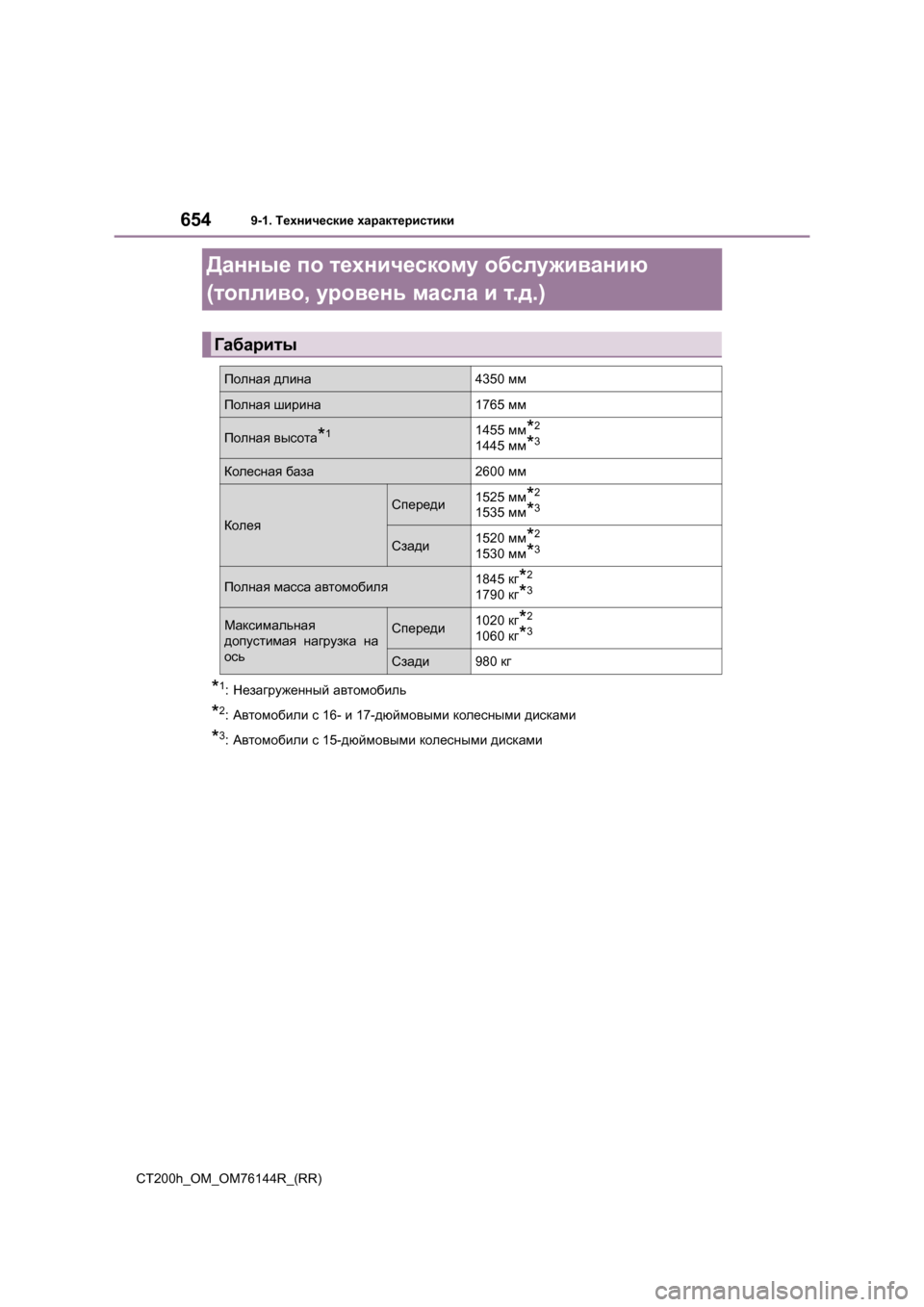

Данные по техническому обслуживанию
( топливо , уровень масла и т .д .)
*1:Незагруженный автомобиль
*2: Автомобили с 16- и 17- дюймовыми колесными дисками
*3: Автомобили с 15- дюймовыми колесными дисками
Габариты
Полная длина4350 мм
Полная ширина1765 мм
Полная высота*11455 мм*2
1445 мм*3
Колесная база2600 мм
Колея
Спереди1525 мм*2
1535 мм*3
Сзади1520 мм*2
1530 мм*3
Полная масса автомобиля1845 кг*2
1790 кг*3
Максимальная
допустимая нагрузка на
осьСпереди1020 кг*2
1060 кг*3
Сзади980 кг

655
9
9-1. Технические характеристики
Технические характеристики автомобиля
CT200h_OM_OM76144R_(RR)

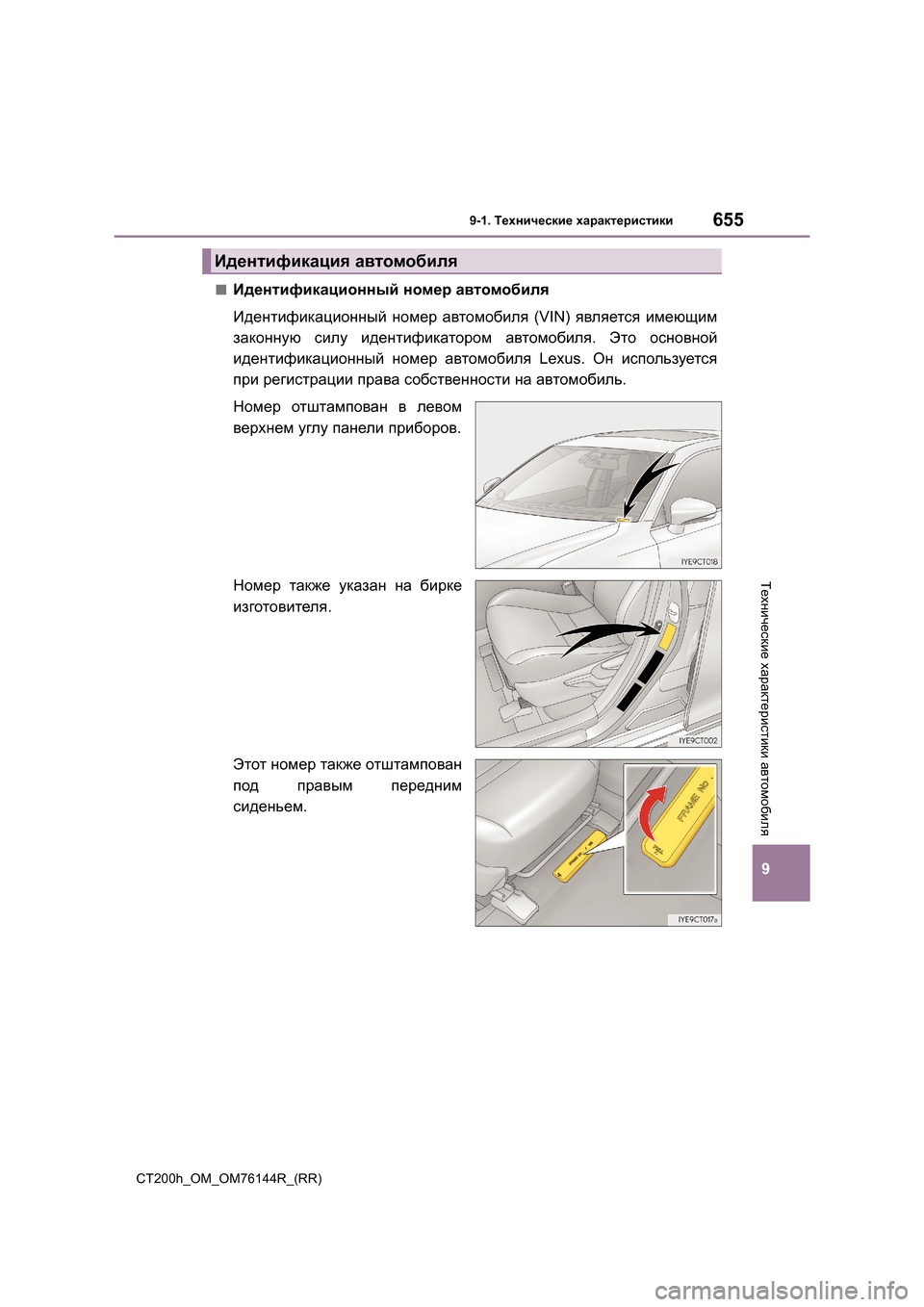

■Идентификационный номер автомобиля
Идентификационный номер автомобиля (VIN) является имеющим
законную силу идентификатором автомобиля . Это основной
идентификационный номер автомобиля Lexus. Он используется
при регистрации права собственности на автомобиль .
Номер отштампован в левом
верхнем углу панели приборов .
Номер также указан на бирке
изготовителя .
Этот номер также отштампован
под правым передним
сиденьем .
Идентификация автомобиля

6569-1. Технические характеристики
CT200h_OM_OM76144R_(RR)

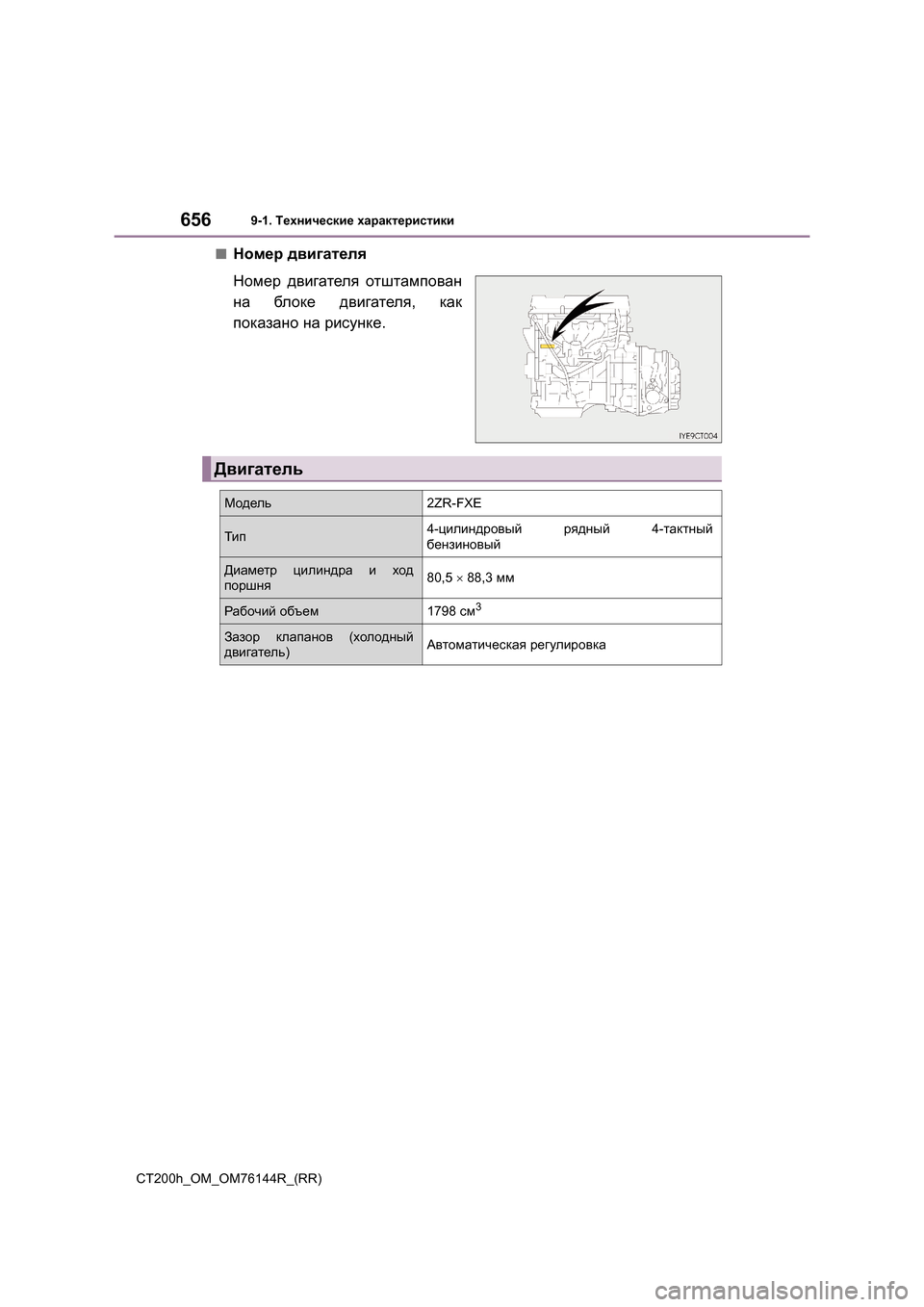

■Номер двигателя
Номер двигателя отштампован
на бл ок е двигателя , как
показано на рисунке .
Двигатель
Модель2ZR-FXE
Тип4-цилиндровый рядный 4- тактный
бензиновый
Диаметр цилиндра и ход
поршня80,5 × 88,3 мм
Рабочий объем1798 см3
Зазор клапанов (холодный
двигатель )Автоматическая регулировка
