5617-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
XПравая сторона

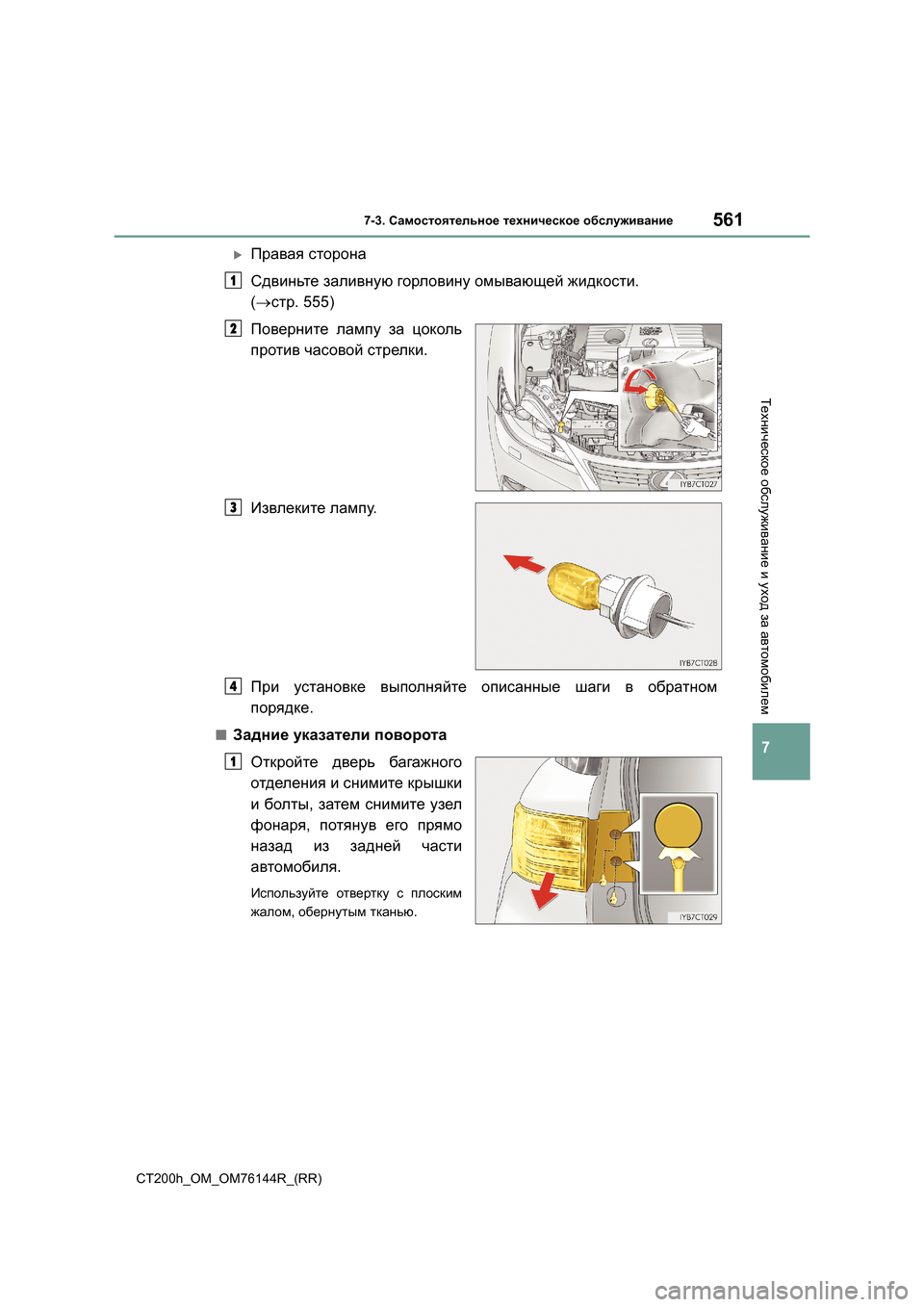

Сдвиньте заливную горловину омывающей жидкости .
( → стр . 555)
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном
порядке .
■Задние указатели поворота
Откройте дверь багажного
отделения и снимите крышки
и болты , затем снимите узел
фонаря , потянув его прямо
назад из задней части
автомобиля .
Используйте отвертку с плоским
жалом , обернутым тканью .
1
2
3
4
1

5627-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном
порядке .
■Фонарь заднего хода /задний противот уманный фонарь
Откройте дверь багажного
отделения и снимите
соответствующую крышку .
Используйте отвертку с плоским
жалом , обернутым тканью .

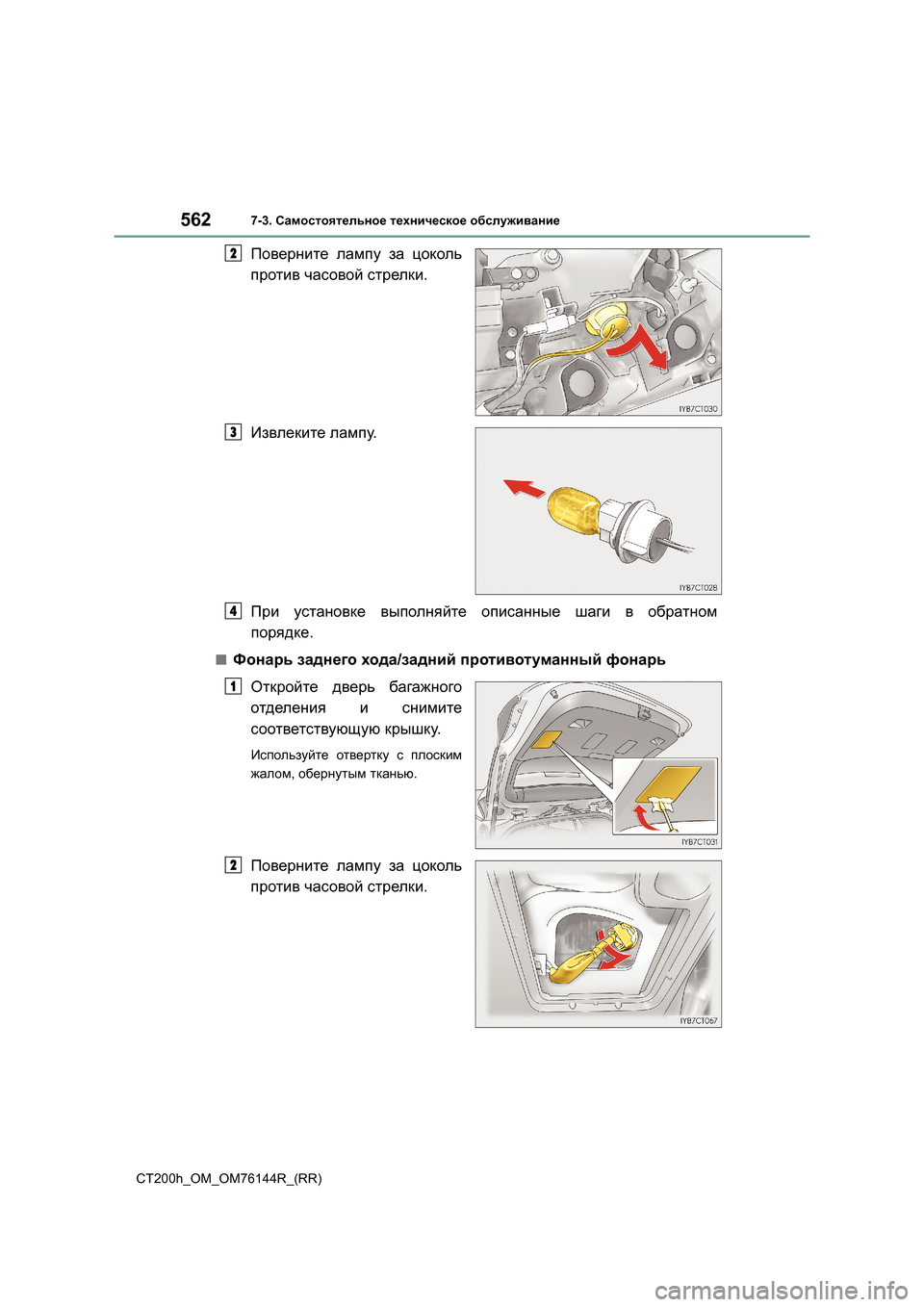

Поверните лампу за цоколь
против часовой стрелки .
2
3
4
1
2

5637-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

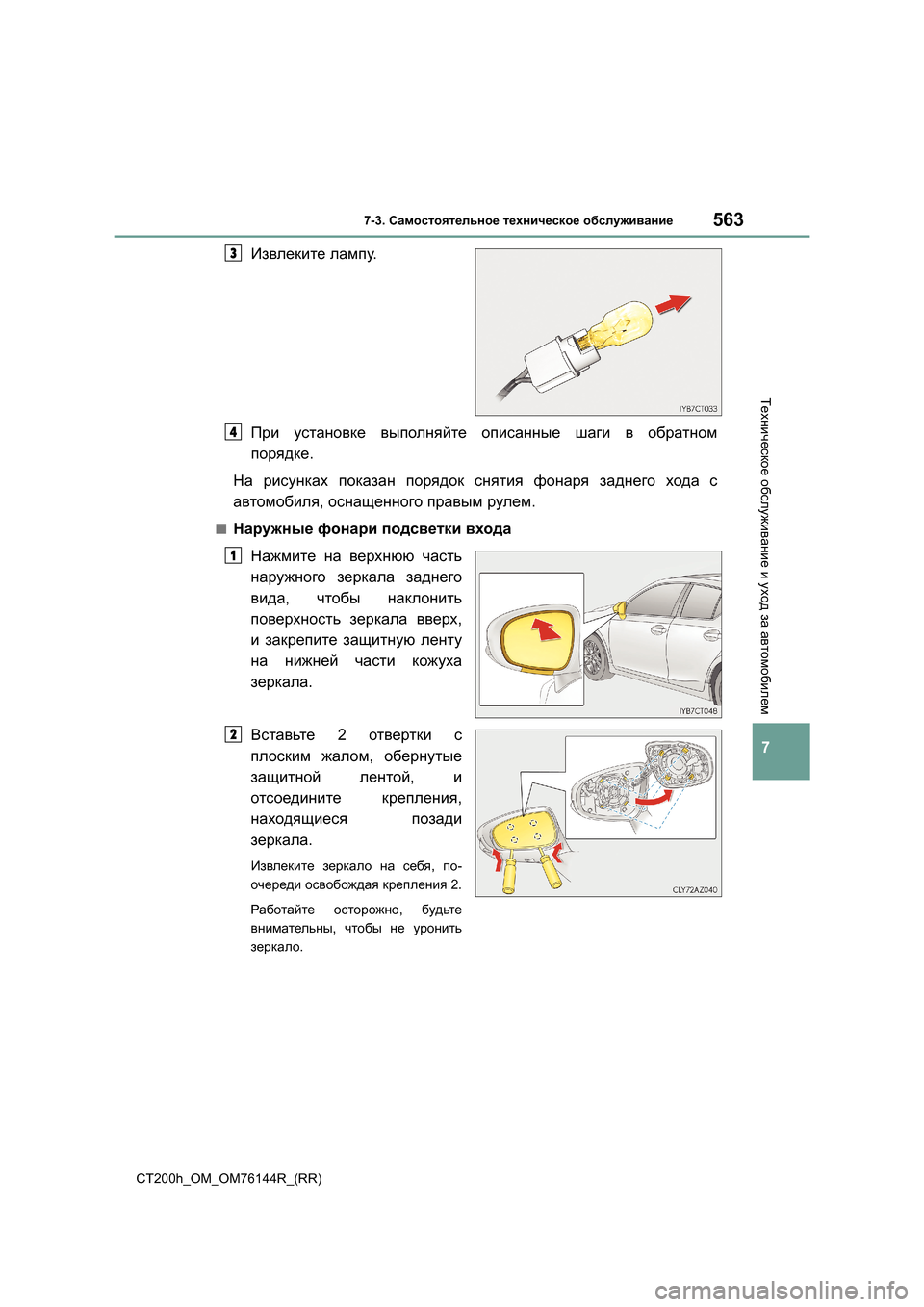

Извлеките лампу .
При установке выполняйте описанные шаги в обратном
порядке .
На рисунках показан порядок снятия фонаря заднего хода с
автомобиля , оснащенного правым рулем .
■Наружные фонари подсветки входа
Нажмите на верхнюю часть
наружного зеркала заднего
вида , чтобы наклонить
поверхность зеркала вверх ,
и закрепите защитную ленту
на нижней части кожуха
зеркала .
Вставьте 2 отвертки с
плоским жалом , обернутые
защитной лентой , и
отсоедините крепления ,
находящиеся позади
зеркала .
Извлеките зеркало на себя , по -
очереди освобождая крепления 2.
Работайте осторожно , будьте
внимательны , чтобы не уронить
зеркало .
3
4
1
2

5647-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)

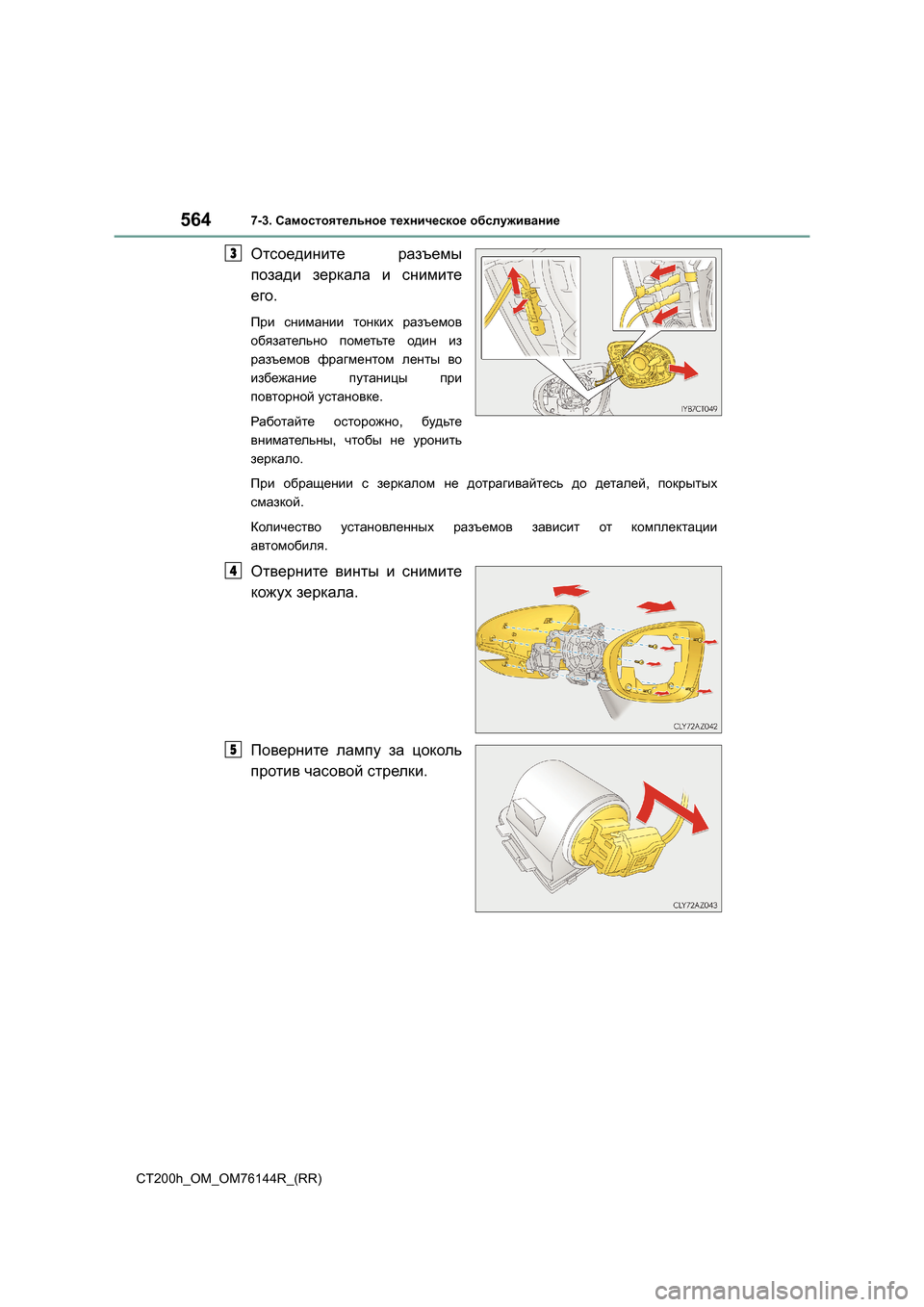

Отсоедините разъемы
позади зеркала и снимите
его .
При снимании тонких разъемов
обязательно пометьте один из
разъемов фрагментом ленты во
избежание путаницы при
повторной установке .
Работайте осторожно , будьте
внимательны , чтобы не уронить
зеркало .
При обращении с зеркалом не дотрагивайтесь до деталей , покрытых
смазкой .
Количество установленных разъемов зависит от комплектации
автомобиля .
Отверните винты и снимите
кожух зеркала .
Поверните лампу за цоколь
против часовой стрелки .
3
4
5

5657-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

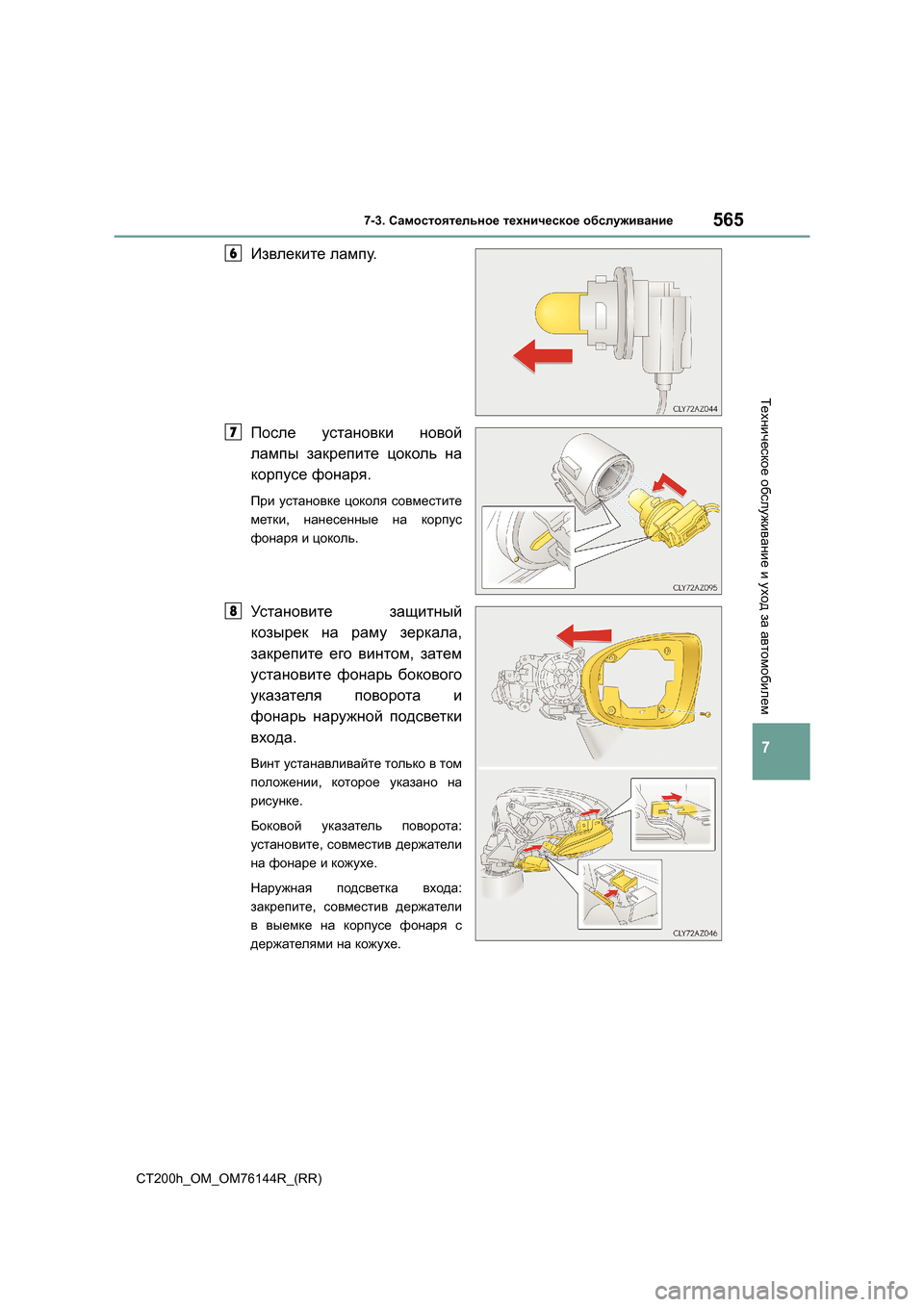

Извлеките лампу .
После установки новой
лампы закрепите цоколь на
корпусе фонаря .
При установке цоколя совместите
метки , нанесенные на корпус
фонаря и цоколь .
Установите защитный
козырек на раму зеркала ,
закрепите его винтом , затем
установите фонарь бокового
указателя поворота и
фонарь наружной подсветки
входа .
Винт устанавливайте только в том
положении , которое указано на
рисунке .
Боковой указатель поворота :
установите , совместив держатели
на фонаре и кожухе .
Наружная подсветка входа :
закрепите , совместив держатели
в выемке на корпусе фонаря с
держателями на кожухе .
6
7
8

5667-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Отсоедините держатели и
разъедините верхнюю и
нижнюю части заднего
бокового кожуха зеркала .
Установите кожух задней
стороны зеркала , установив
сначала нижнюю , затем
верхнюю часть .
При установке нижней части
кожуха уставьте штифт фонаря
бокового указателя поворота в
отверстие на кожухе .
Закрепите кожух винтами и
подсоедините обратно
разъемы .
Закрепите провода , вернув их в
исходное положение под
крючками .
9
10
11

5677-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

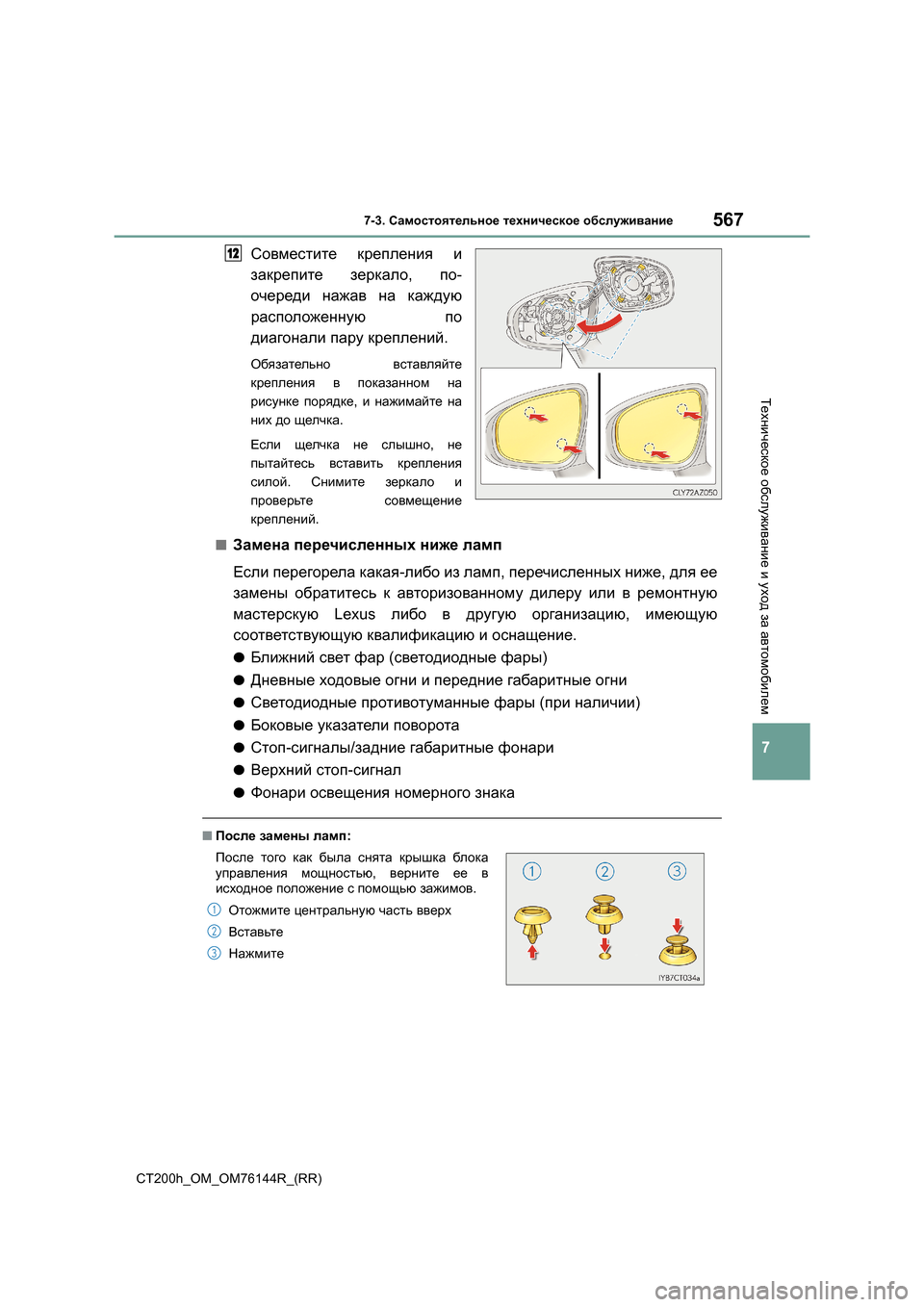

Совместите крепления и
закрепите зеркало , по-
очереди нажав на каждую
расположенную по
диагонали пару креплений .
Обязательно вставляйте
крепления в показанном на
рисунке порядке , и нажимайте на
них до щелчка .
Если щелчка не слышно , не
пытайтесь вставить крепления
силой . Снимите зеркало и
проверьте совмещение
креплений .
■Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
●Ближний свет фар (светодиодные фары )
●Дневные ходовые огни и передние габаритные огни
●Светодиодные противотуманные фары (при наличии )
●Боковые указатели поворота
●Стоп -сигналы /задние габаритные фонари
●Верхний стоп -сигнал
●Фонари освещения номерного знака
■ После замены ламп :
12
После того как была снята крышка бл ок а
управления мощностью , верните ее в
исходное положение с помощью зажимов .
Отожмите центральную часть вверх
Вставьте
Нажмите
1
2
3

5687-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR) ■

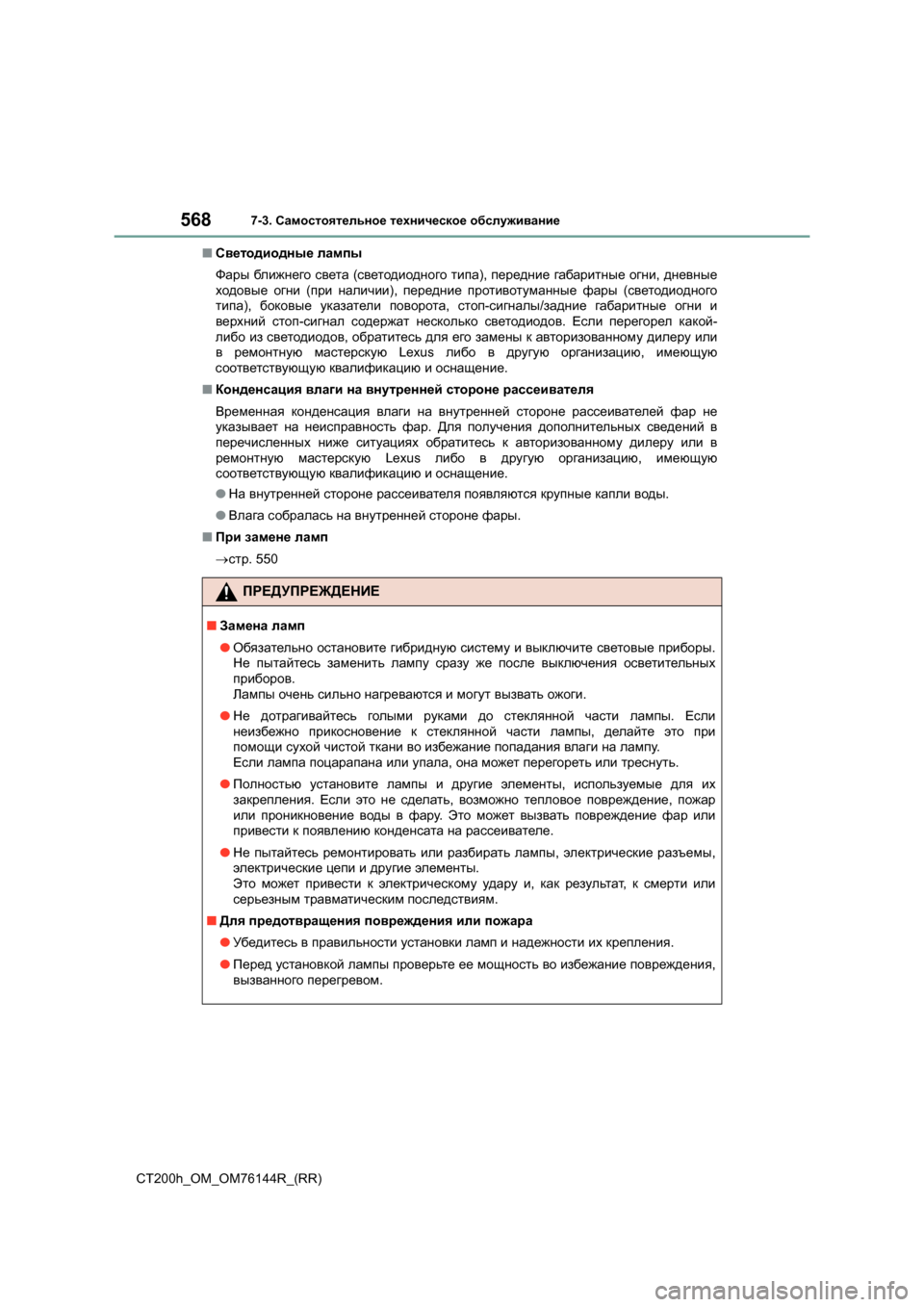

Светодиодные лампы
Фары ближнего света (светодиодного типа ), передние габаритные огни , дневные
ходовые огни (при наличии ), передние противотуманные фары (светодиодного
типа ), боковые указатели поворота , стоп -сигналы /задние габаритные огни и
верхний стоп -сигнал содержат несколько светодиодов . Если перегорел какой -
либо из светодиодов , обратитесь для его замены к авторизованному дилеру или
в ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
■ Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ При замене ламп
→ стр . 550
ПРЕДУПРЕЖДЕНИЕ
■Замена ламп
● Обязательно остановите гибридную систему и выключите световые приборы .
Не пытайтесь заменить лампу сразу же после выключения осветительных
приборов .
Лампы очень сильно нагреваются и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Если лампа поцарапана или упала , она может перегореть или треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
● Не пытайтесь ремонтировать или разбирать лампы , электрические разъемы ,
электрические цепи и другие элементы .
Это может привести к электрическому удару и , как результат , к смерти или
серьезным травматическим последствиям .
■ Для предотвращения повреждения или пожара
● Убедитесь в правильности установки ламп и надежности их крепления .
● Перед установкой лампы проверьте ее мощность во избежание повреждения ,
вызванного перегревом .
