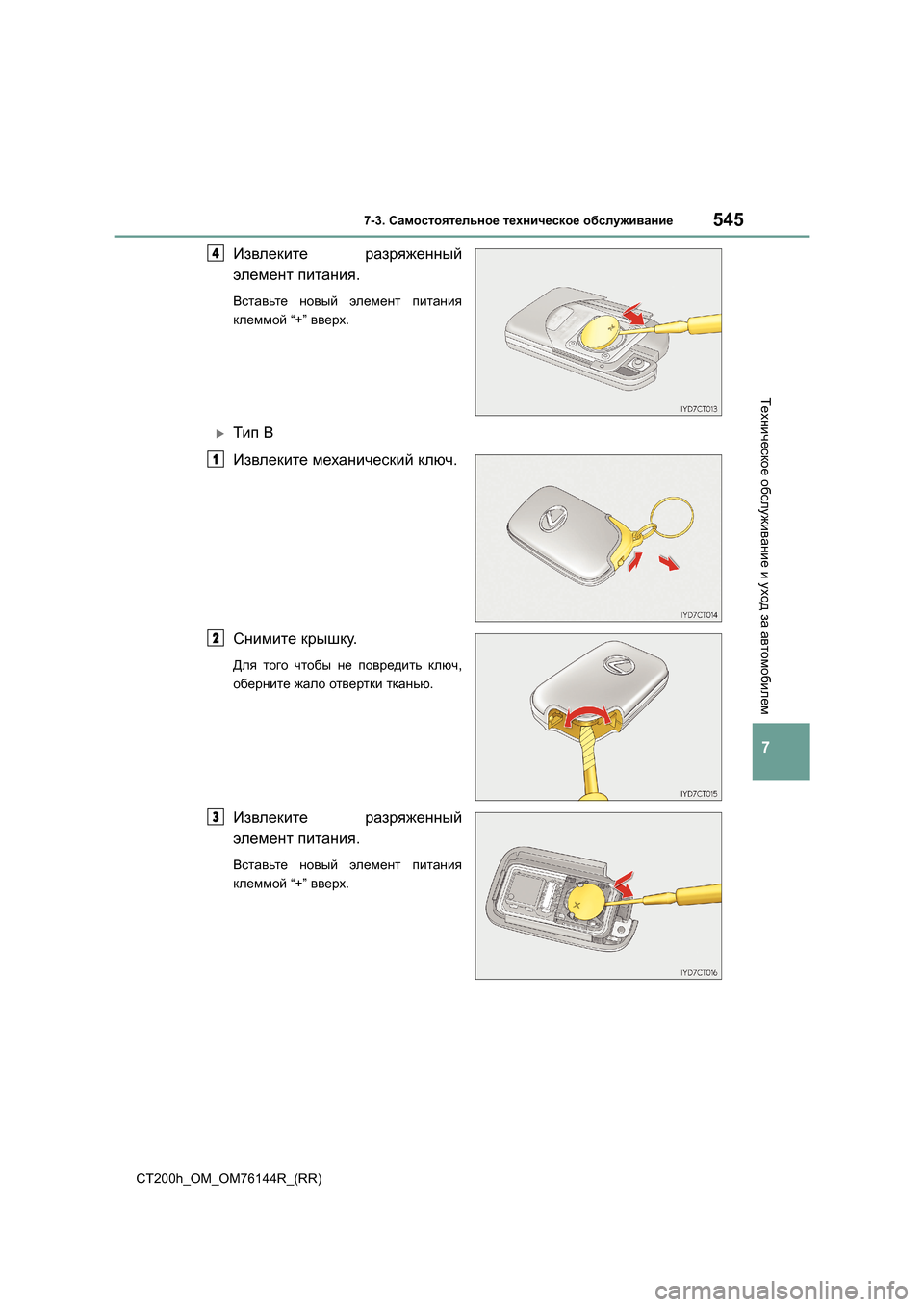

2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

5457-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Извлеките разряженный
элемент питания .
Вставьте новый элемент питания
клеммой “+” вверх .
XТип B
Извлеките механический ключ .
Снимите крышку .
Для того чтобы не повредить ключ ,
оберните жало отвертки тканью .
Извлеките разряженный
элемент питания .
Вставьте новый элемент питания
клеммой “+” вверх .
4
1
2
3

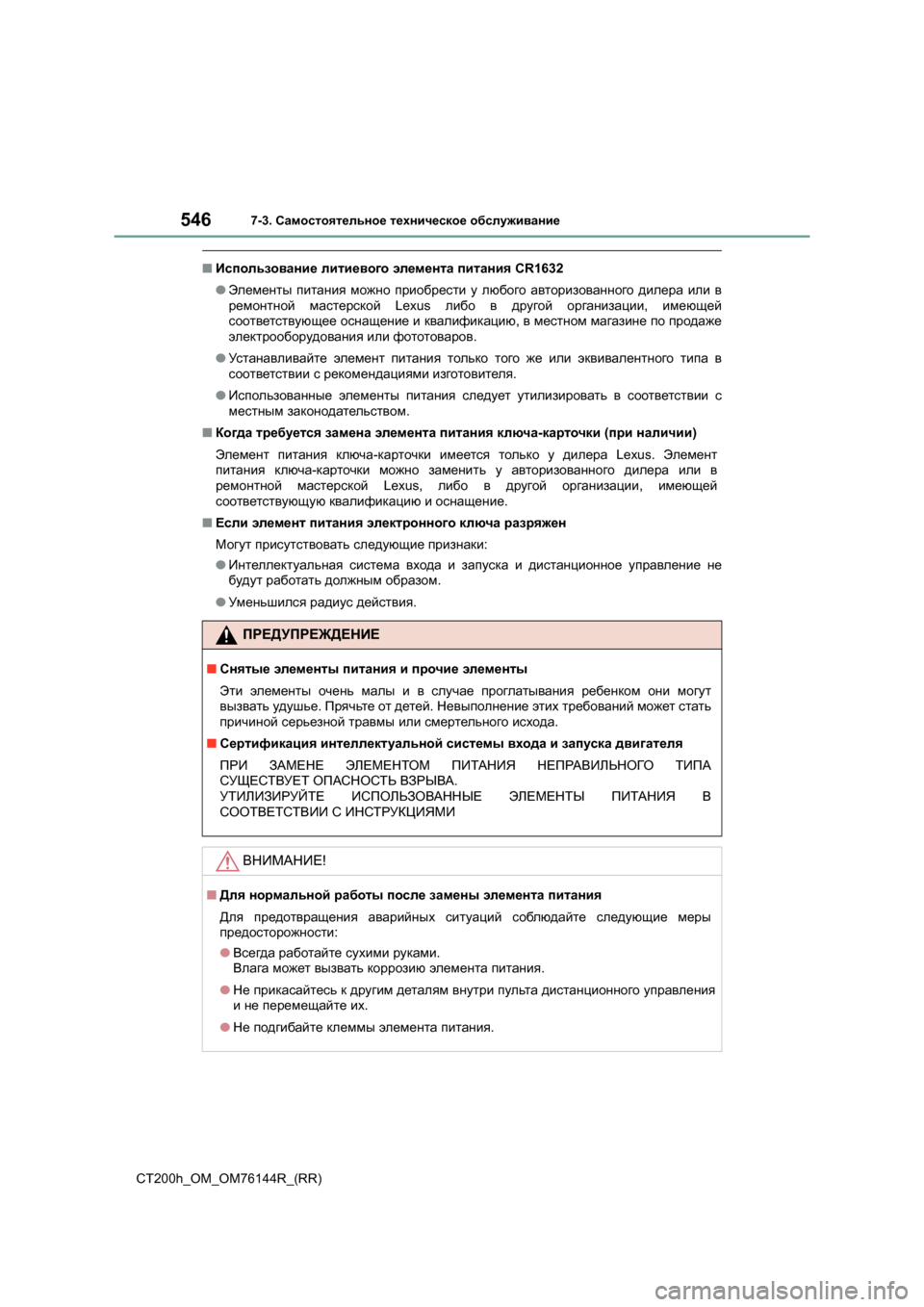

5467-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
■ Использование литиевого элемента питания CR1632
● Элементы питания можно приобрести у любого авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующее оснащение и квалификацию , в местном магазине по продаже
электрооборудования или фототоваров .
● Ус т а н а вл и в а й т е элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя .
● Использованные элементы питания следует утилизировать в соответствии с
местным законодательством .
■ Когда требуется замена элемента питания ключа -карточки (при наличии )
Элемент питания ключа -карточки имеется только у дилера Lexus. Элемент
питания ключа -карточки можно заменить у авторизованного дилера или в
ремонтной мастерской Lexus, либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
■ Если элемент питания электронного ключа разряжен
Могут присутствовать следующие признаки :
● Интеллектуальная система входа и запуска и дистанционное управление не
будут работать должным образом .
● Ум е ньши лся радиус действия .
ПРЕДУПРЕЖДЕНИЕ
■Снятые элементы питания и прочие элементы
Эти элементы очень малы и в случае проглатывания ребенком они могут
вызвать удушье . Прячьте от детей . Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода .
■ Сертификация интеллектуальной системы входа и запуска двигателя
ПРИ ЗАМЕНЕ ЭЛЕМЕНТОМ ПИТАНИЯ НЕПРАВИЛЬНОГО ТИПА
СУЩЕСТВУЕТ ОПАСНОСТЬ ВЗРЫВА .
УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ В
СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ
ВНИМАНИЕ !
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности :
● Всегда работайте сухими руками .
Влага может вызвать коррозию элемента питания .
● Не прикасайтесь к другим деталям внутри пульта дистанционного управления
и не перемещайте их .
● Не подгибайте клеммы элемента питания .

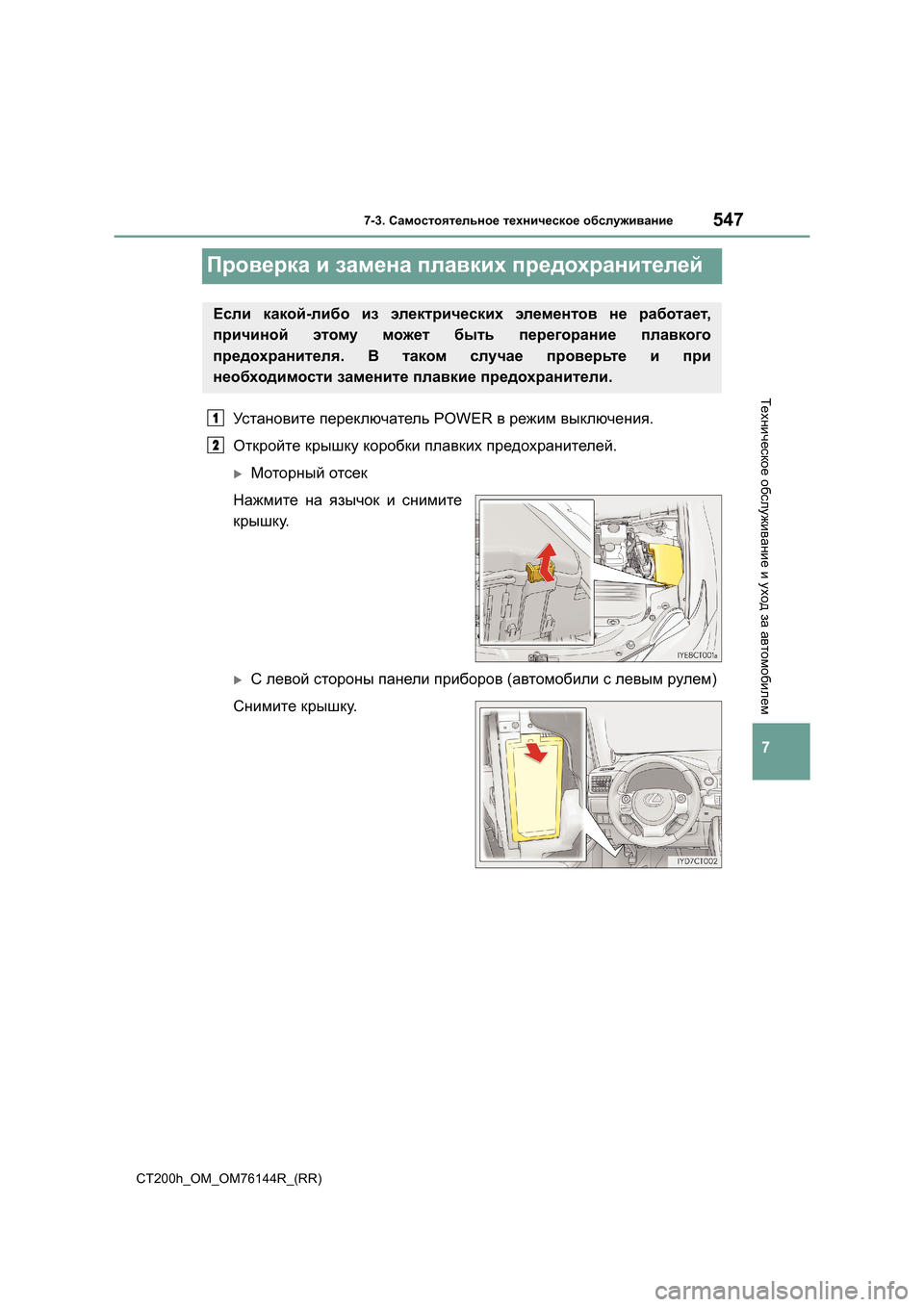

5477-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Проверка и замена плавких предохранителей
Установите переключатель POWER в режим выключения .
Откройте крышку коробки плавких предохранителей .
XМоторный отсек
Нажмите на язычок и снимите
крышку .
XС левой стороны панели приборов (автомобили с левым рулем )
Снимите крышку .
Если какой -либо из электрических элементов не работает ,
причиной этому может быть перегорание плавкого
предохранителя . В таком случае проверьте и при
необходимости замените плавкие предохранители .
1
2

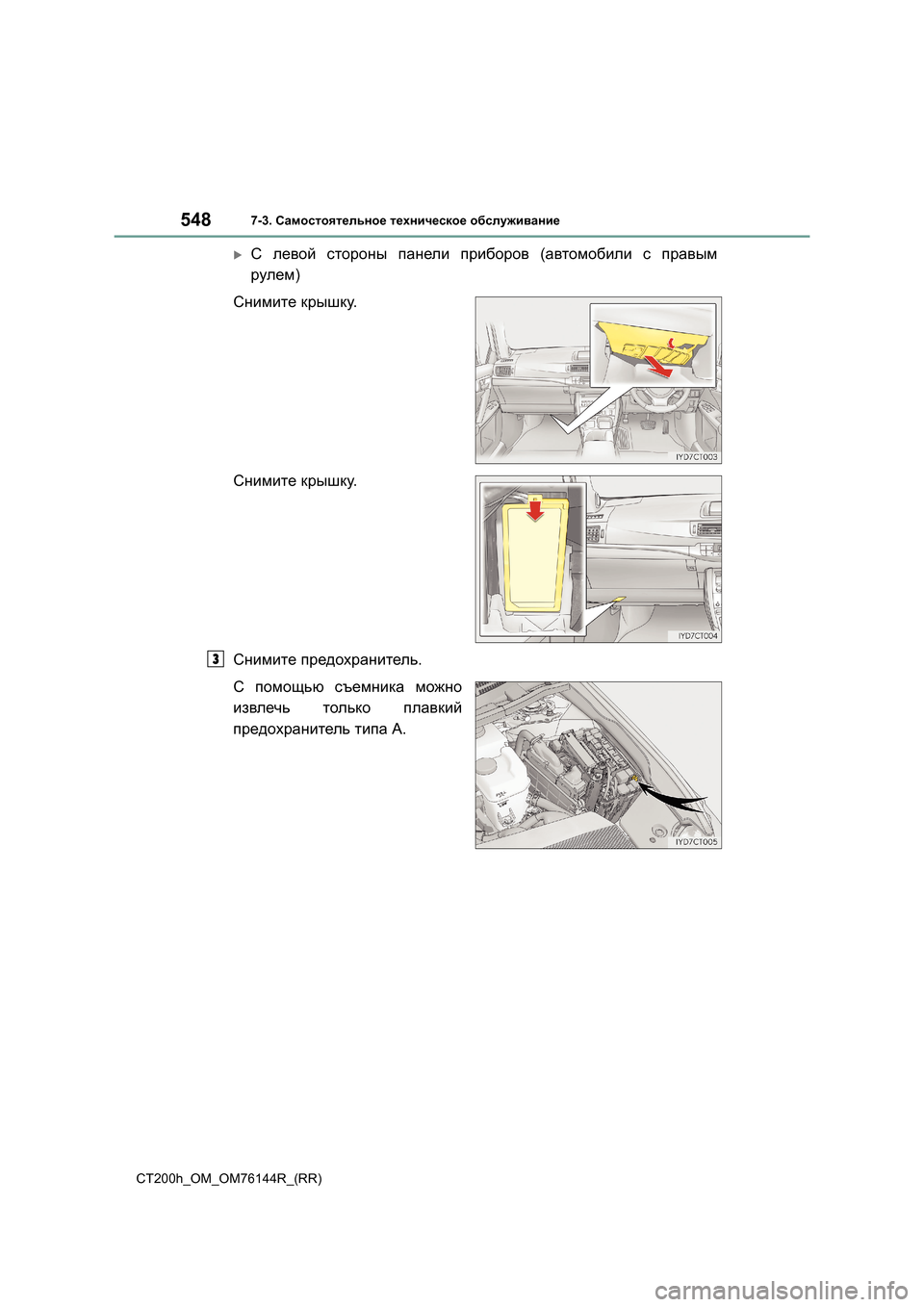

5487-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
XС левой стороны панели приборов (автомобили с правым
рулем )
Снимите крышку .
Снимите крышку .
Снимите предохранитель .
С помощью съемника можно
извлечь только плавкий
предохранитель типа A.
3

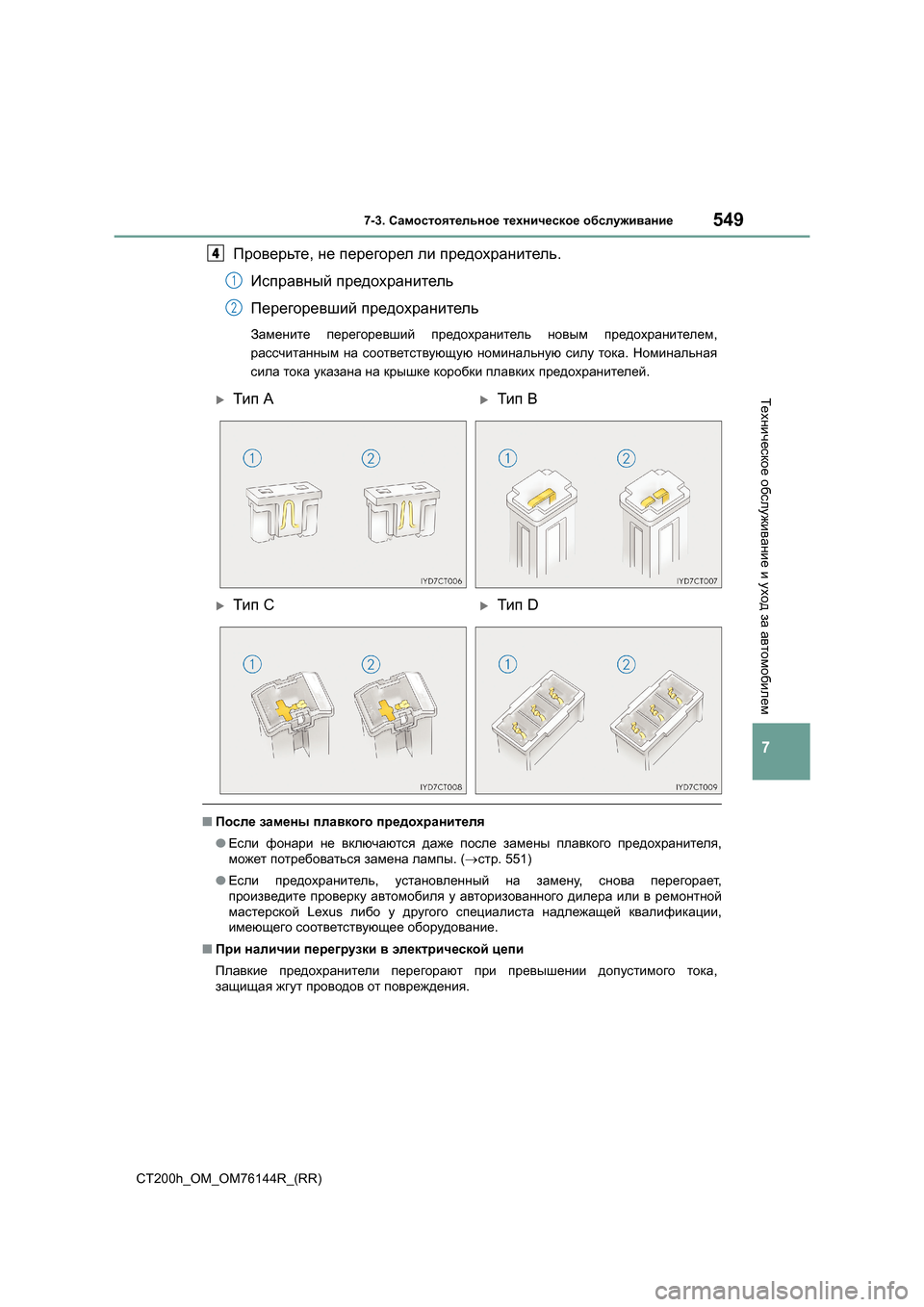

5497-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Проверьте , не перегорел ли предохранитель .
Исправный предохранитель
Перегоревший предохранитель
Замените перегоревший предохранитель новым предохранителем ,
рассчитанным на соответствующую номинальную силу тока . Номинальная
сила тока указана на крышке коробки плавких предохранителей .
■После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя ,
может потребоваться замена лампы . (→ стр . 551)
● Если предохранитель , установленный на замену , снова перегорает ,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской Lexus либо у другого специалиста надлежащей квалификации ,
имеющего соответствующее оборудование .
■ При наличии перегрузки в электрической цепи
Плавкие предохранители перегорают при превышении допустимого тока ,
защищая жгут проводов от повреждения .
4
1
2
XТип AXТип B
XТип СXТип D

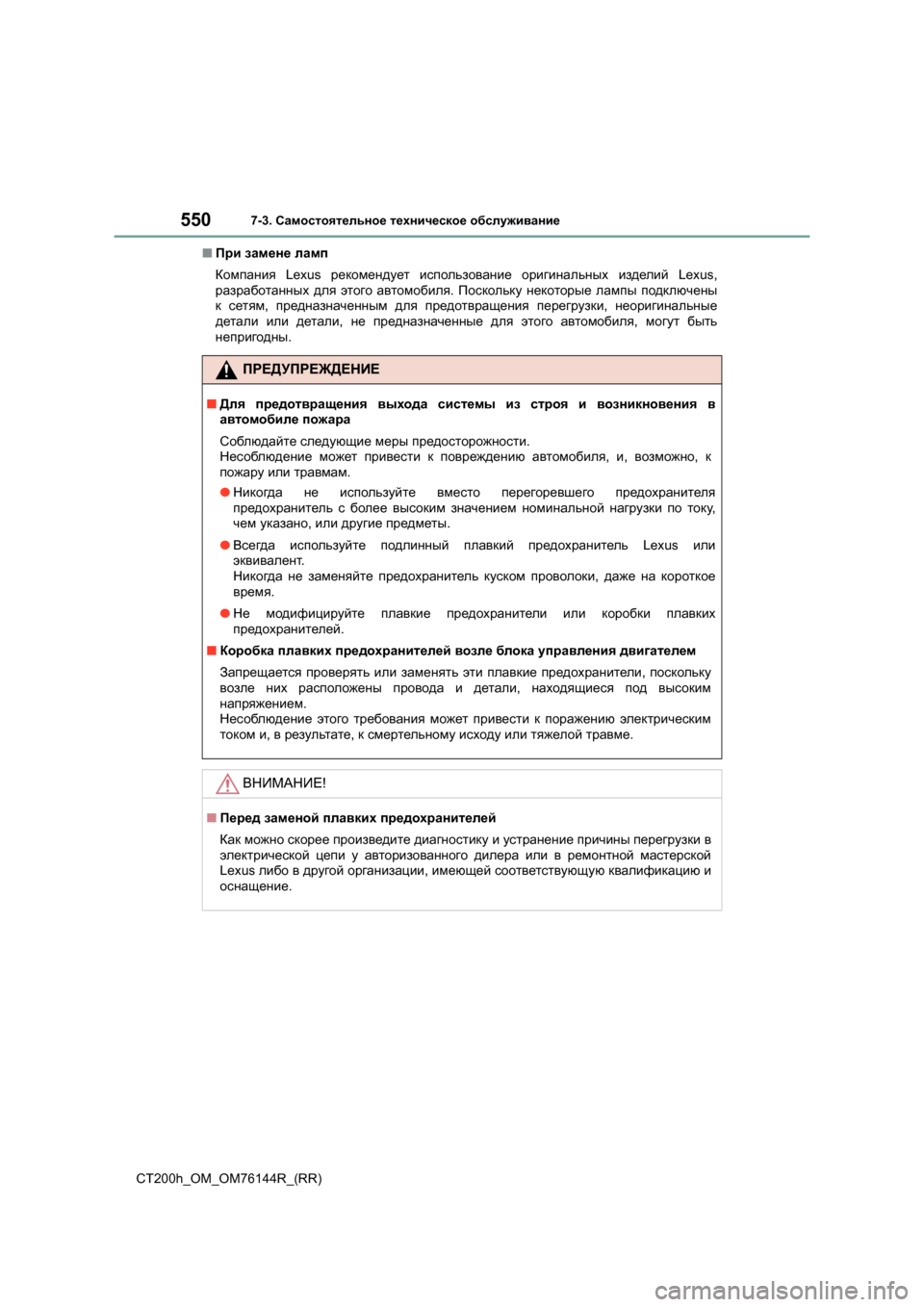

5507-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR) ■
При замене ламп
Компания Lexus рекомендует использование оригинальных изделий Lexus,
разработанных для этого автомобиля . Поскольку некоторые лампы подключены
к сетям , предназначенным для предотвращения перегрузки , неоригинальные
детали или детали , не предназначенные для этого автомобиля , могут быть
непригодны .
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности .
Несоблюдение может привести к повреждению автомобиля , и, возможно , к
пожару или травмам .
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току ,
чем указано , или другие предметы .
● Всегда используйте подлинный плавкий предохранитель Lexus или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки , даже на короткое
время .
● Не модифицируйте плавкие предохранители или коробки плавких
предохранителей .
■ Коробка плавких предохранителей возле блока управления двигателем
Запрещается проверять или заменять эти плавкие предохранители , поскольку
возле них расположены провода и детали , находящиеся под высоким
напряжением .
Несоблюдение этого требования может привести к поражению электрическим
током и , в результате , к смертельному исходу или тяжелой травме .
ВНИМАНИЕ !
■Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической цепи у авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей соответствующую квалификацию и
оснащение .

5517-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Лампы
Проверьте мощность лампы , подлежащей замене . (→ стр . 665)
→ стр . 512
■Спереди
XАвтомобили с галогенными фарами
Следующие лампы можно заменить самостоятельно .
Сложность замены зависит от конкретной лампы . Поскольку
существует опасность повреждения компонентов , замену
рекомендуется производить у любого авторизованного дилера
или в ремонтной мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
Подготовка к замене лампы
Снятие крышки моторного отсека
Расположение ламп
Передний указатель
поворота
Галогенная
противотуманная фара
( при наличии ) Фара
ближнего света
Фара дальнего света 1
2
3
4

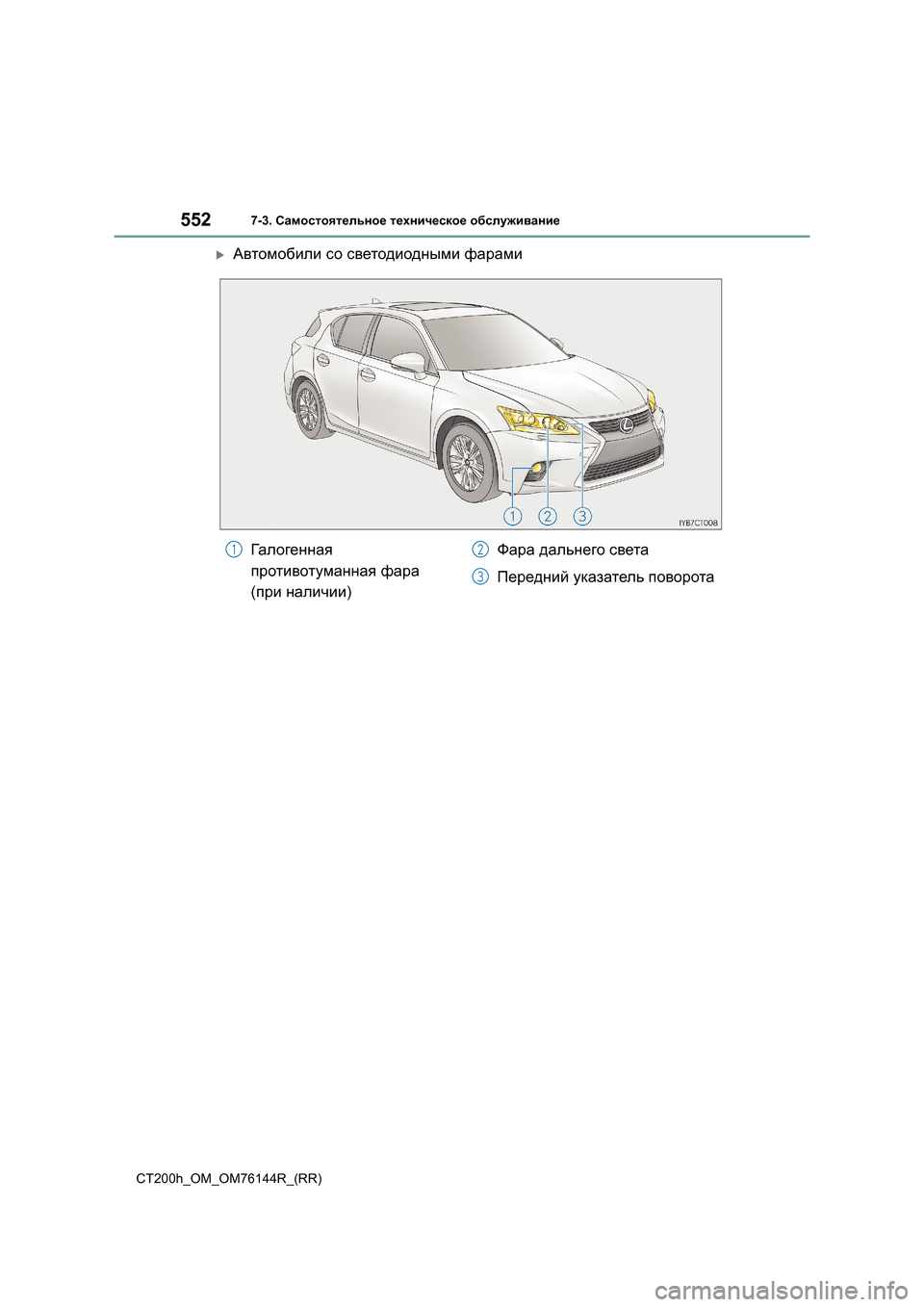

5527-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
XАвтомобили со светодиодными фарами
Галогенная
противотуманная фара
( при наличии ) Фара
дальнего света
Передний указатель поворота12
3
