2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

2414-5. Использование других систем помощи при вождении
4
Вождение
CT200h_OM_OM76144R_(RR)

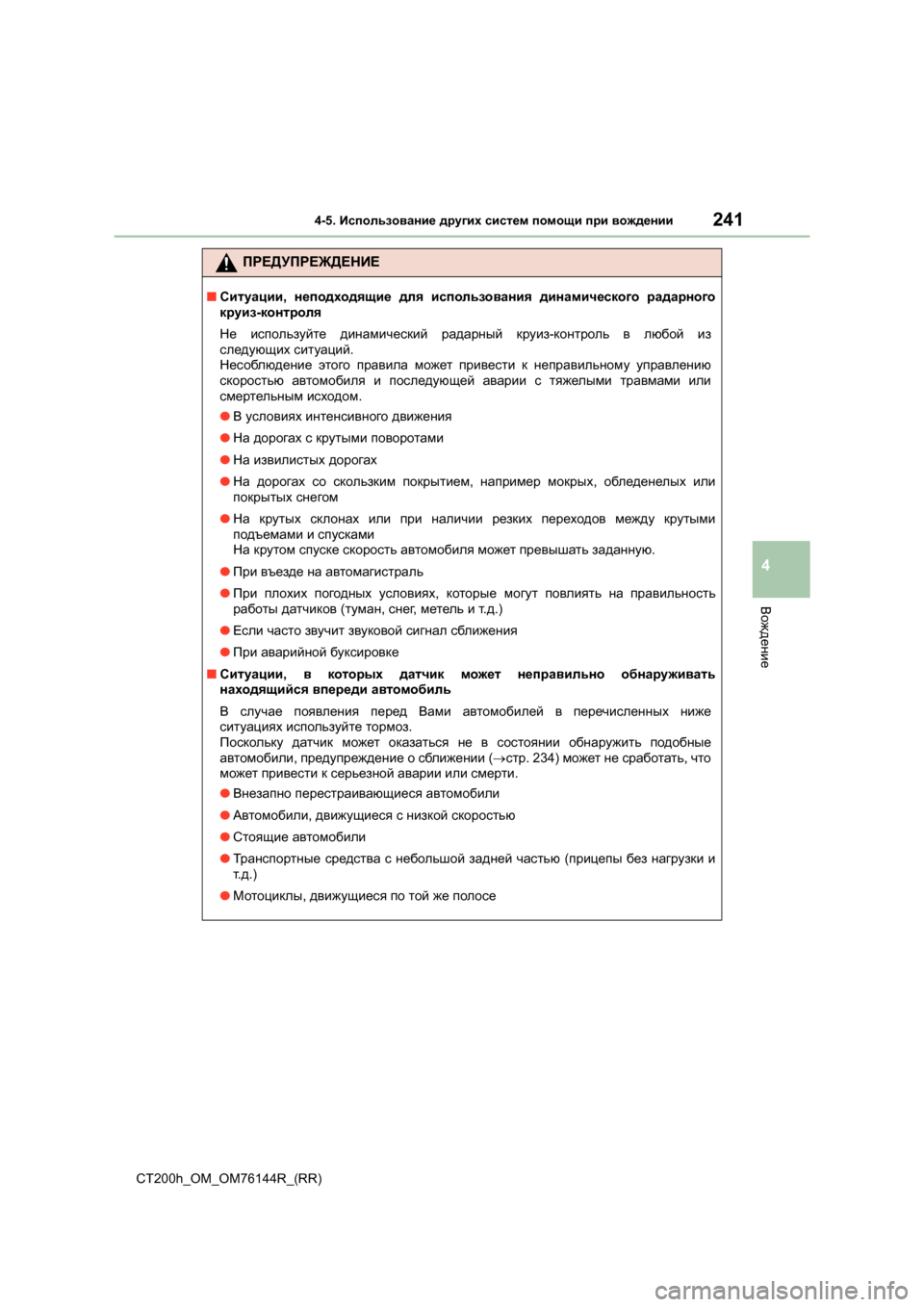

ПРЕДУПРЕЖДЕНИЕ
■ Ситуации , неподходящие для использования динамического радарного
круиз -контроля
Не используйте динамический радарный круиз -контроль в любой из
следующих ситуаций .
Несоблюдение этого правила может привести к неправильному управлению
скоростью автомобиля и последующей аварии с тяжелыми травмами или
смертельным исходом .
● В условиях интенсивного движения
● На дорогах с крутыми поворотами
● На извилистых дорогах
● На дорогах со скользким покрытием , например мокрых , обледенелых или
покрытых снегом
● На крутых склонах или при наличии резких переходов между крутыми
подъемами и спусками
На крутом спуске скорость автомобиля может превышать заданную .
● При въезде на автомагистраль
● При плохих погодных условиях , которые могут повлиять на правильность
работы датчиков (туман , снег , метель и т .д .)
● Если часто звучит звуковой сигнал сближения
● При аварийной буксировке
■ Ситуации , в которых датчик может неправильно обнаруживать
находящийся впереди автомобиль
В случае появления перед Вами автомобилей в перечисленных ниже
ситуациях используйте тормоз .
Поскольку датчик может оказаться не в состоянии обнаружить подобные
автомобили , предупреждение о сближении (→ стр . 234) может не сработать , что
может привести к серьезной аварии или смерти .
● Внезапно перестраивающиеся автомобили
● Автомобили , движущиеся с низкой скоростью
● Стоящие автомобили
● Тр ан сп о ртн ые средства с небольшой задней частью (прицепы без нагрузки и
т .д .)
● Мотоциклы , движущиеся по той же полосе

2424-5. Использование других систем помощи при вождении
CT200h_OM_OM76144R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Условия , в которых система поддержания постоянного расстояния между
автомобилями может работать неправильно
В перечисленных ниже условиях при необходимости пользуйтесь тормозами ,
так как датчик радара может неправильно определить находящийся впереди
автомобиль , что может привести к серьезной аварии или смерти .
● Если работе датчика препятствуют вода или снег , летящие из -под
окружающих автомобилей
● Если передняя часть Вашего автомобиля приподнята вверх (из -за тяжелого
груза в багажном отделении и т . п.)
● Если дорога поворачивает или имеет узкие полосы
● При интенсивной работе рулевым колесом или если положение автомобиля в
пределах полосы нестабильно
● Если следующий впереди автомобиль внезапно замедляется
■ Обращение с датчиком радара
Для обеспечения эффективной работы системы круиз -контроля соблюдайте
следующие правила .
В противном случае система может функционировать неправильно , что может
привести к аварии .
● Всегда содержите датчик и декоративную решетку в чистоте .
Очищайте датчик и декоративную решетку мягкой тканью , чтобы не
поцарапать и не повредить их .
● Не допускайте сильных ударов по датчику или по зоне вокруг него .
В случае даже небольшого смещения датчика система может работать
неправильно . В случае сильного удара по датчику или зоне вокруг него
произведите осмотр и настройку у любого авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
● Не разбирайте датчик .
● Не устанавливайте на датчик , декоративную крышку или зону вокруг них
никакие принадлежности или наклейки .
● Не модифицируйте и не красьте датчик и декоративную крышку .
● Не используйте для замены детали других производителей .

243
4
4-5. Использование других систем помощи при вождении
Вождение
CT200h_OM_OM76144R_(RR)

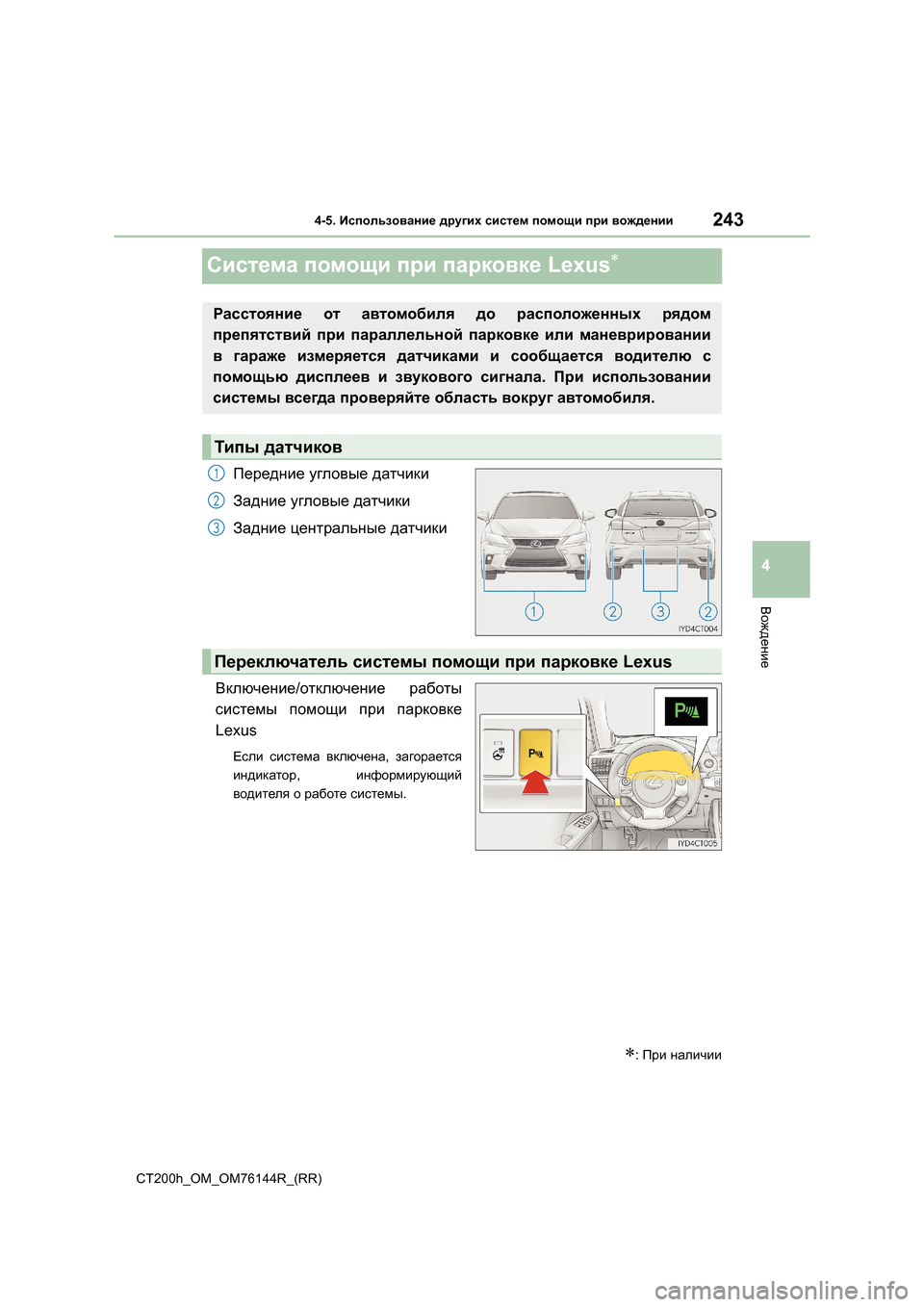

Система помощи при парковке Lexus∗
Передние угловые датчики
Задние угловые датчики
Задние центральные датчики
Включение /отключение работы
системы помощи при парковке
Lexus
Если система включена , загорается
индикатор , информирующий
водителя о работе системы .
∗: При наличии
Расстояние от автомобиля до расположенных рядом
препятствий при параллельной парковке или маневрировании
в гараже измеряется датчиками и сообщается водителю с
помощью дисплеев и звукового сигнала . При использовании
системы всегда проверяйте область вокруг автомобиля .
Типы датчиков
1
2
3
Переключатель системы помощи при парковке Lexus

2444-5. Использование других систем помощи при вождении
CT200h_OM_OM76144R_(RR)

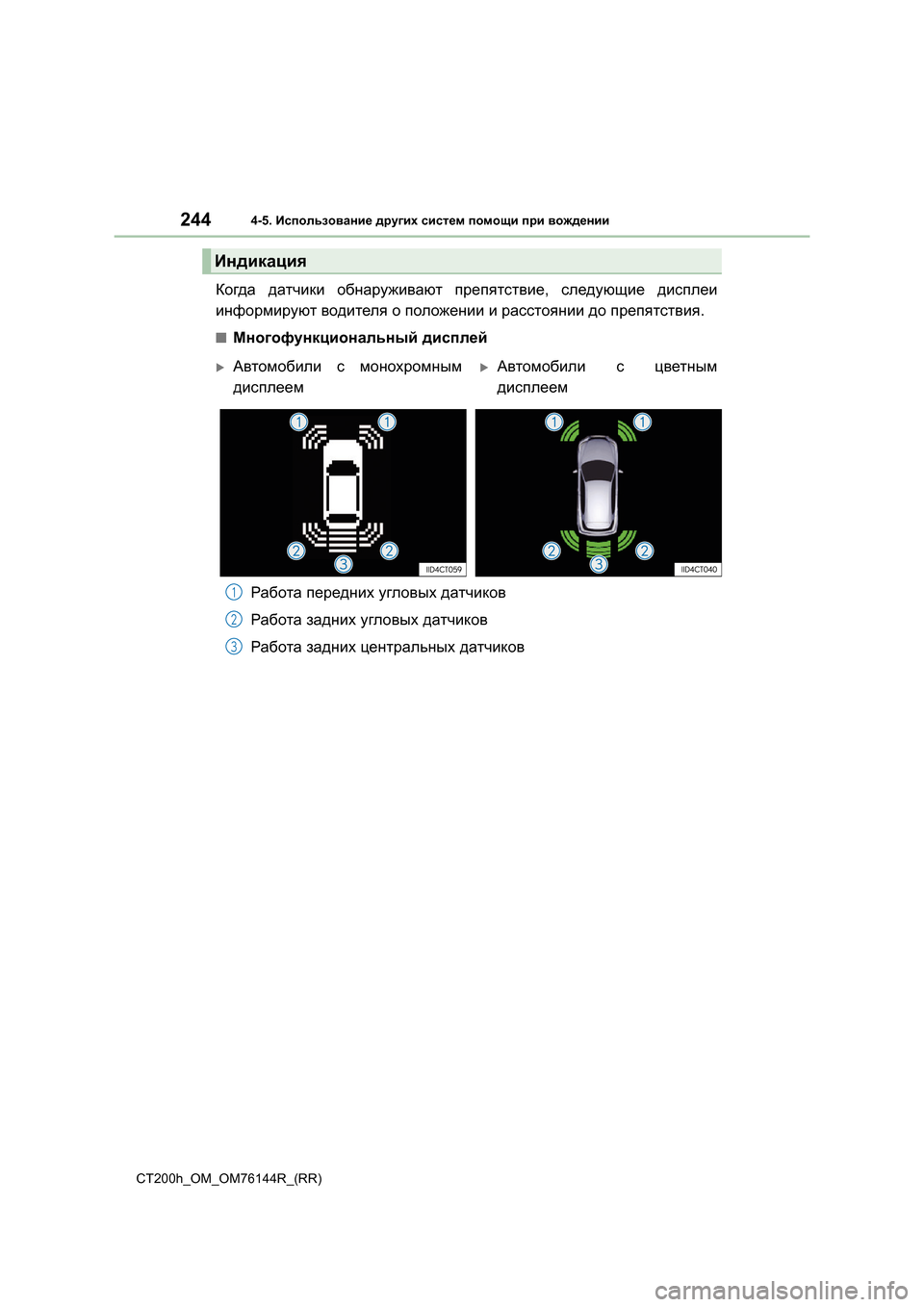

Когда датчики обнаруживают препятствие , следующие дисплеи
информируют водителя о положении и расстоянии до препятствия .
■Многофункциональный дисплей
Работа передних угловых датчиков
Работа задних угловых датчиков
Работа задних центральных датчиков
Индикация
XАвтомобили с монохромным
дисплеемXАвтомобили с цветным
дисплеем
1
2
3

2454-5. Использование других систем помощи при вождении
4
Вождение
CT200h_OM_OM76144R_(RR)

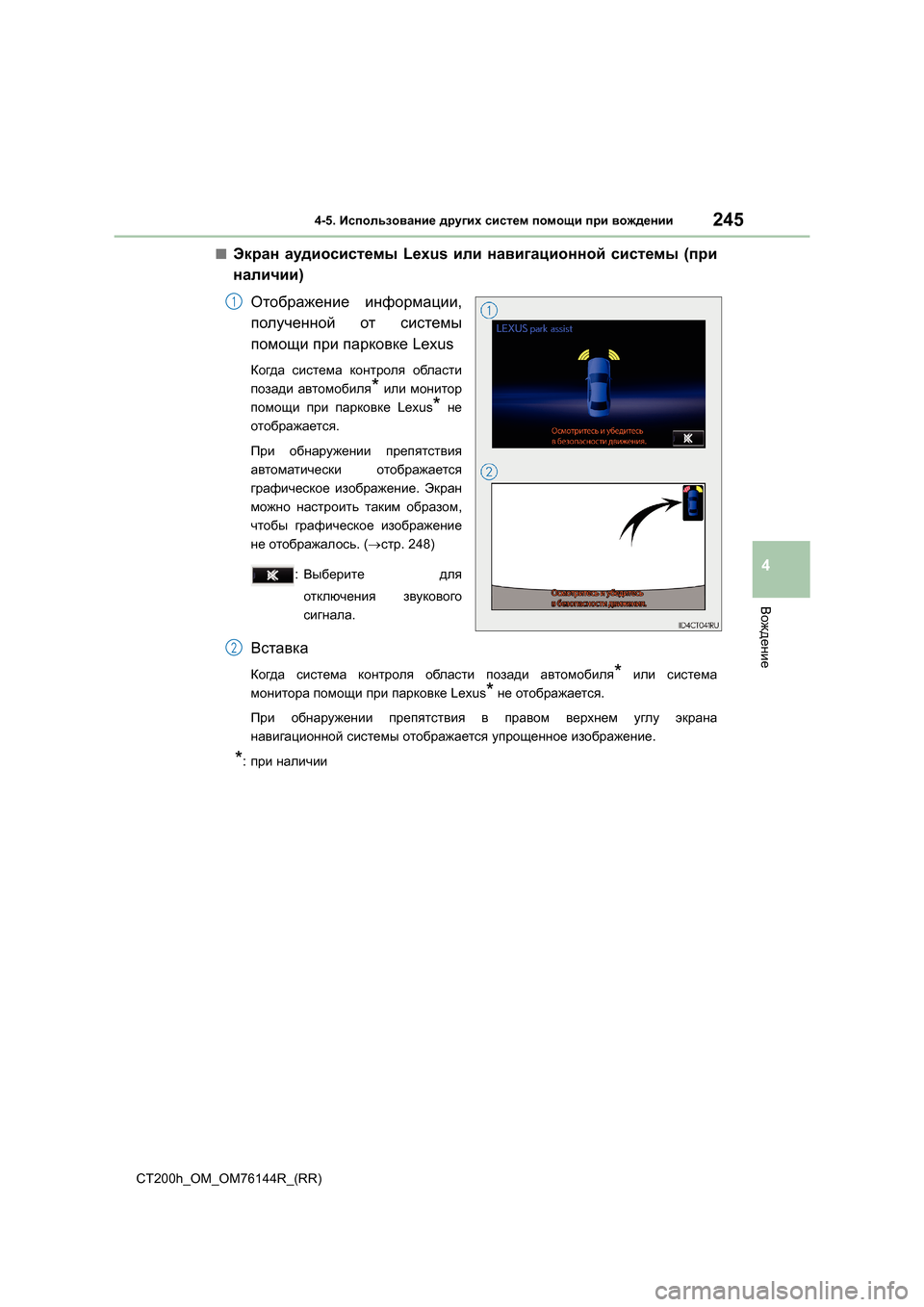

■Экран аудиосистемы Lexus или навигационной системы (при
наличии )
Отображение информации ,
полученной от системы
помощи при парковке Lexus
Когда система контроля области
позади автомобиля
* или монитор
помощи при парковке Lexus
* не
отображается .
При обнаружении препятствия
автоматически отображается
графическое изображение . Экран
можно настроить таким образом ,
чтобы графическое изображение
не отображалось . (→ стр . 248)
: Выберите для
отключения звукового
сигнала .
Вставка
Когда система контроля области позади автомобиля* или система
монитора помощи при парковке Lexus
* не отображается .
При обнаружении препятствия в правом верхнем углу экрана
навигационной системы отображается упрощенное изображение .
*:при наличии
1
2

2464-5. Использование других систем помощи при вождении
CT200h_OM_OM76144R_(RR)

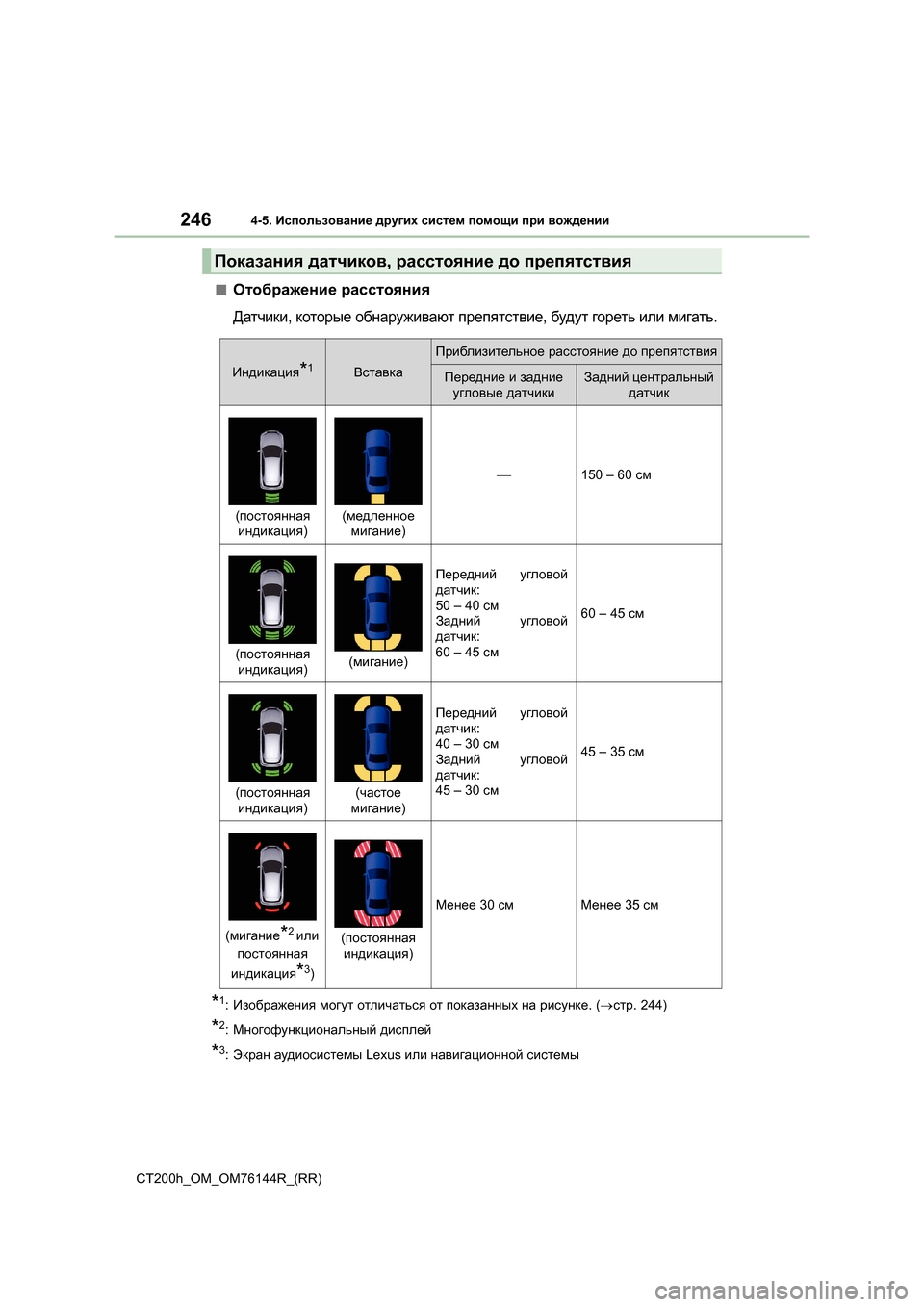

■Отображение расстояния
Датчики , которые обнаруживают препятствие , будут гореть или мигать .
*1:Изображения могут отличаться от показанных на рисунке . (→ стр . 244)
*2:Многофункциональный дисплей
*3: Экран аудиосистемы Lexus или навигационной системы
Показания датчиков , расстояние до препятствия
Индикация*1Вставка
Приблизительное расстояние до препятствия
Передние и задние
угловые датчикиЗадний центральный
датчик
( постоянная
индикация )(медленное
мигание )
150 – 60 см
(постоянная
индикация )(мигание )
Передний угловой
датчик :
50 – 40 см
Задний угловой
датчик :
60 – 45 см
60 – 45 см
(постоянная
индикация )(частое
мигание )
Передний угловой
датчик :
40 – 30 см
Задний угловой
датчик :
45 – 30 см
45 – 35 см
(мигание*2 или
постоянная
индикация
*3)
( постоянная
индикация )
Менее 30 смМенее 35 см

2474-5. Использование других систем помощи при вождении
4
Вождение
CT200h_OM_OM76144R_(RR)

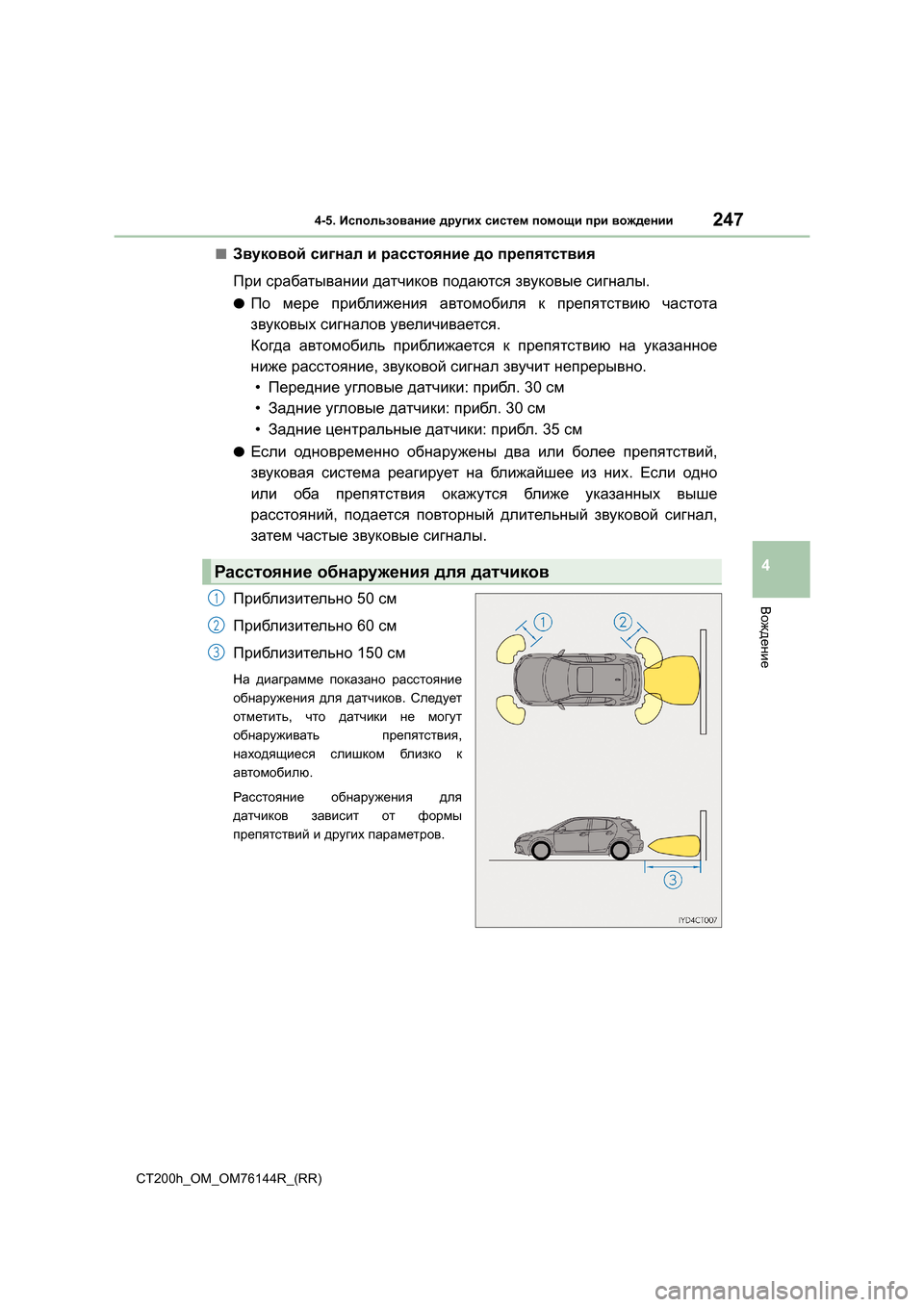

■Звуковой сигнал и расстояние до препятствия
При срабатывании датчиков подаются звуковые сигналы .
●По мере приближения автомобиля к препятствию частота
звуковых сигналов увеличивается .
Когда автомобиль приближается к препятствию на указанное
ниже расстояние , звуковой сигнал звучит непрерывно .
• Передние угловые датчики : прибл . 30 см
• Задние угловые датчики : прибл . 30 см
• Задние центральные датчики : прибл . 35 см
●Если одновременно обнаружены два или более препятствий ,
звуковая система реагирует на ближайшее из них . Если одно
или оба препятствия окажутся ближе указанных выше
расстояний , подается повторный длительный звуковой сигнал ,
затем частые звуковые сигналы .
Приблизительно 50 см
Приблизительно 60 см
Приблизительно 150 см
На диаграмме показано расстояние
обнаружения для датчиков . Следует
отметить , что датчики не могут
обнаруживать препятствия ,
находящиеся слишком бл изк о к
автомобилю .
Расстояние обнаружения для
датчиков зависит от формы
препятствий и других параметров .
Расстояние обнаружения для датчиков
1
2
3

2484-5. Использование других систем помощи при вождении
CT200h_OM_OM76144R_(RR)

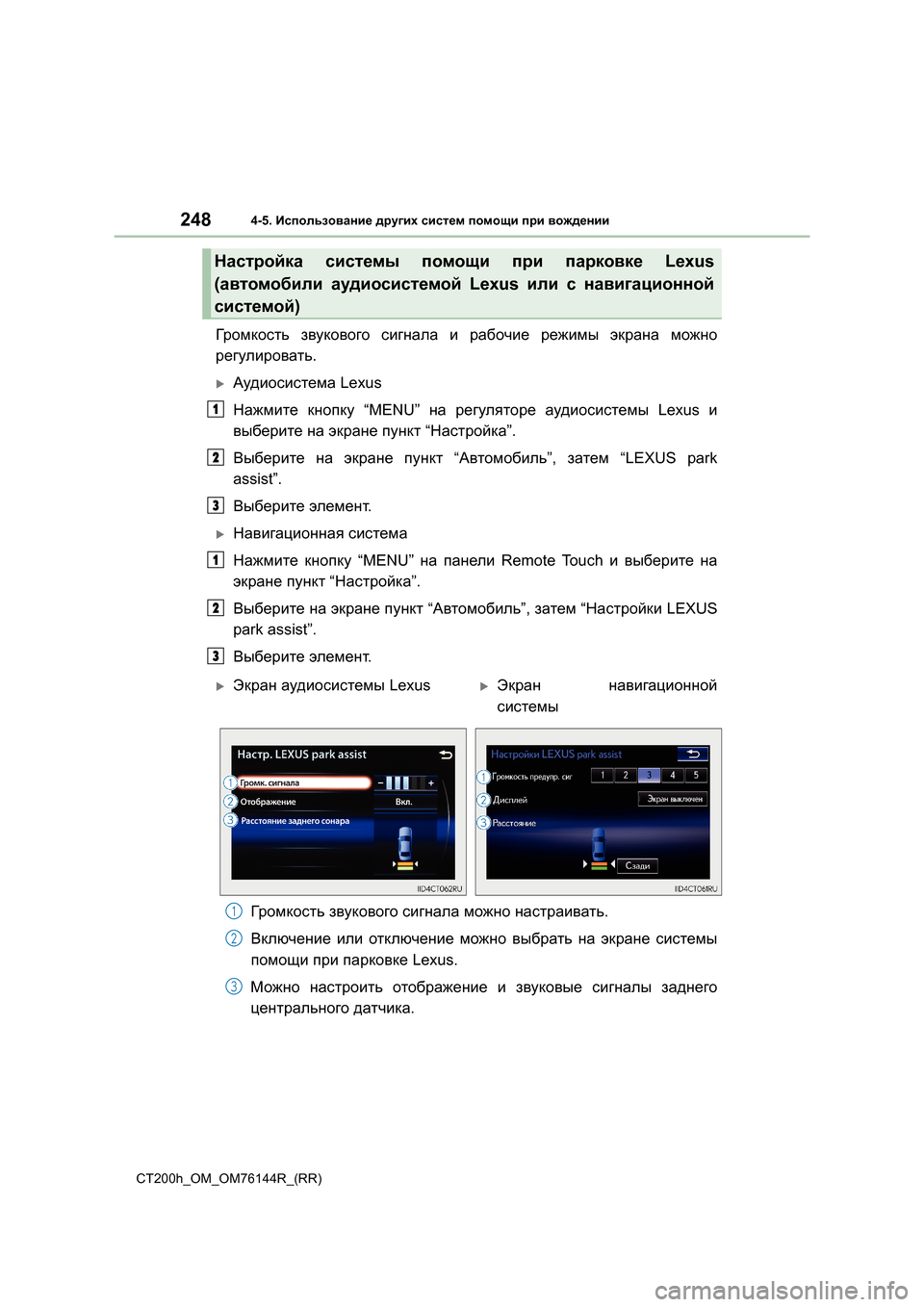

Гр о м к о с т ь звукового сигнала и рабочие режимы экрана можно
регулировать .
XАудиосистема Lexus
Нажмите кнопку “MENU” на регуляторе аудиосистемы Lexus и
выберите на экране пункт “Настройка ”.
Выберите на экране пункт “Автомобиль ”, затем “LEXUS park
assist”.
Выберите элемент .
XНавигационная система
Нажмите кнопку “MENU” на панели Remote Touch и выберите на
экране пункт “Настройка ”.
Выберите на экране пункт “Автомобиль ”, затем “Настройки LEXUS
park assist”.
Выберите элемент .
Гр о м к о с т ь звукового сигнала можно настраивать .
Включение или отключение можно выбрать на экране системы
помощи при парковке Lexus.
Можно настроить отображение и звуковые сигналы заднего
центрального датчика .
Настройка системы помощи при парковке Lexus
( автомобили аудиосистемой Lexus или с навигационной
системой )
1
2
3
1
2
3
XЭкран аудиосистемы LexusXЭкран навигационной
системы
1
2
3
