2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

5377-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
ВНИМАНИЕ !
■Ремонт или замена шин , колес , клапанов и датчиков контроля давления в
шинах и колпачков вентилей шин (при наличии )
● Для снятия и установки колес , шин или клапанов и передатчиков системы
контроля давления в шинах обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение , так как при неправильном
обращении можно повредить клапаны или передатчики системы контроля
давления в шинах .
● Не забудьте установить обратно колпачки на вентили подкачки шин . Если
колпачки вентилей шин не установлены , в клапаны системы контроля
давления в шинах может попасть вода и клапаны могут быть заблокированы .
● Заменяя колпачки вентилей шин , используйте только рекомендуемые
колпачки вентилей .
Колпачок может заклинить .
■ Во избежание повреждения клапанов и передатчиков системы контроля
давления в шинах (при наличии )
В случае ремонта шины с помощью жидкого герметика клапан и передатчик
системы контроля давления в шинах могут работать неправильно . После
использования жидкого герметика как можно скорее обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . При замене шины обязательно замените клапан и
передатчик системы контроля давления в шинах . (→ стр . 527)
■ Движение по плохим дорогам
Будьте особенно осторожны при движении по дорогам с разбитым покрытием
или выбоинами .
В таких условиях возможна потеря давления в шинах , что снижает их
амортизирующую способность . Кроме того , на плохих дорогах можно
повредить саму шину , а также колеса и кузов автомобиля .
■ Низкопрофильные шины (автомобили с 17- дюймовыми колесами )
Низкопрофильные шины при ударах на неровностях дорожного покрытия могут
способствовать более значительному повреждению колес по сравнению с
обычными шинами . Поэтому обратите внимание на следующее :
● Убедитесь в том , что давление в шинах соответствует норме . Если давление
в шинах ниже нормы , повреждение может быть более серьезным .
● Избегайте наезда на выбоины и на бордюры , движения по неровному
дорожному покрытию , а также других препятствий на дороге . Несоблюдение
этой рекомендации может привести к серьезному повреждению шин и колес .
■ Если во время движения снижается давление в какой -либо из шин
Не продолжайте движение , так как это может привести к повреждению шин и /
или колес .

5387-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Давление в шинах
■ Влияние неправильного давления в шинах
Движение с неправильным давлением в шинах может привести к следующему :
● Снижение топливной экономичности
● Уменьшение комфорта движения и срока службы шин
● Снижение безопасности
● Повреждение трансмиссии
Если шину приходится накачивать часто , необходимо проверить ее у
авторизованного дилера или в ремонтной мастерской Lexus либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
■ Инструкции по проверке давления в шинах
При проверке давления в шинах соблюдайте следующие рекомендации :
● Проверяйте давление только в холодных шинах .
Получить точное значение давления воздуха в холодных шинах можно только в
том случае , если автомобиль простоял не менее 3 часов или проехал не более
1,5 км.
● Всегда используйте манометр для проверки давления в шине .
Внешний вид шины может быть обманчивым . Кроме того , даже если давление
воздуха в шинах лишь незначительно ниже нормы , уже это может привести к
ухудшению управляемости и хода автомобиля .
● Не уменьшайте давление воздуха в шинах после движения . Повышенное
давление воздуха в шинах после поездки – это нормальное явление .
● Никогда не превышайте грузоподъемность автомобиля .
Пассажиров и багаж следует разместить таким образом , чтобы автомобиль был
уравновешен (кузов оставался в горизонтальном положении ).
Поддерживайте надлежащее давление в шинах . Давление в
шинах следует проверять , как минимум , один раз в месяц .
Однако Lexus рекомендует проверять давление в шинах
каждые две недели . (→ стр . 663)

5397-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ Правильное значение давления очень важно для сохранения
характеристик шин
Поддерживайте надлежащее давление в шинах . В противном случае могут
возникнуть следующие ситуации , чреватые смертельным исходом или
тяжелыми травмами :
● Повышенный износ
● Неравномерный износ
● Плохая управляемость
● Возможность разрыва шин в результате перегрева
● Негерметичность борта шины
● Деформация колес и /или отделение шины
● Повышенный риск повреждения шины от препятствий на дороге
ВНИМАНИЕ !
■При осмотре и регулировке давления в шинах
Не забудьте снова установить на место колпачки вентилей шин .
При отсутствии колпачка грязь и вода могут попасть в вентиль и стать причиной
утечки воздуха , что чревато аварийной ситуацией . В случае утери колпачков
как можно скорее устанавливайте новые .

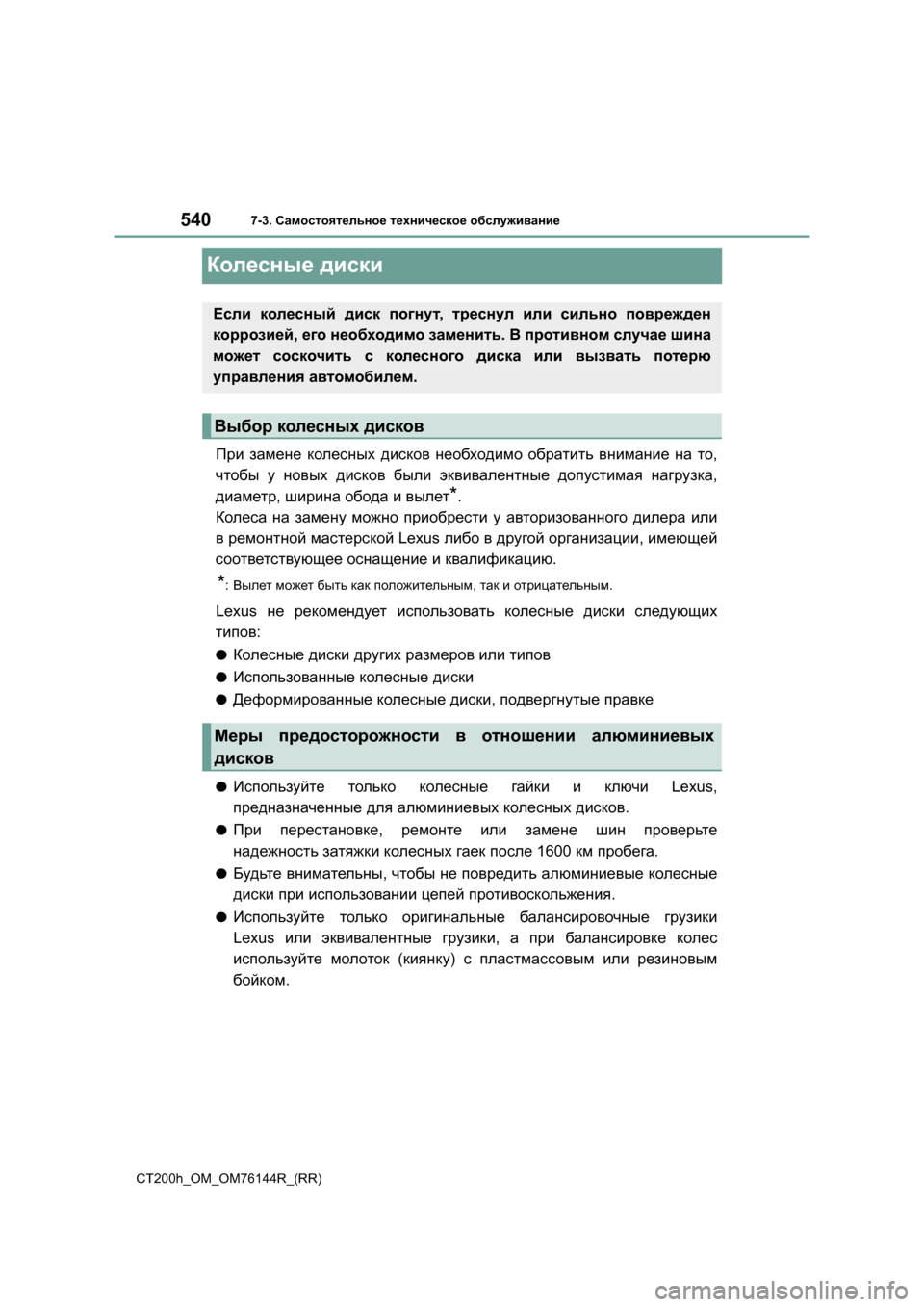

5407-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Колесные диски
При замене колесных дисков необходимо обратить внимание на то ,
чтобы у новых дисков были эквивалентные допустимая нагрузка ,
диаметр , ширина обода и вылет
*.
Колеса на замену можно приобрести у авторизованного дилера или
в ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующее оснащение и квалификацию .
*:Вылет может быть как положительным , так и отрицательным .
Lexus не рекомендует использовать колесные диски следующих
типов :
●Колесные диски других размеров или типов
●Использованные колесные диски
●Деформированные колесные диски , подвергнутые правке
●Используйте только колесные гайки и ключи Lexus,
предназначенные для алюминиевых колесных дисков .
●При перестановке , ремонте или замене шин проверьте
надежность затяжки колесных гаек после 1600 км пробега .
●Будьте внимательны , чтобы не повредить алюминиевые колесные
диски при использовании цепей противоскольжения .
●Используйте только оригинальные балансировочные грузики
Lexus или эквивалентные грузики , а при балансировке колес
используйте молоток (киянку ) с пластмассовым или резиновым
бойком .
Если колесный диск погнут , треснул или сильно поврежден
коррозией , его необходимо заменить . В противном случае шина
может соскочить с колесного диска или вызвать потерю
управления автомобилем .
Выбор колесных дисков
Меры предосторожности в отношении алюминиевых
дисков

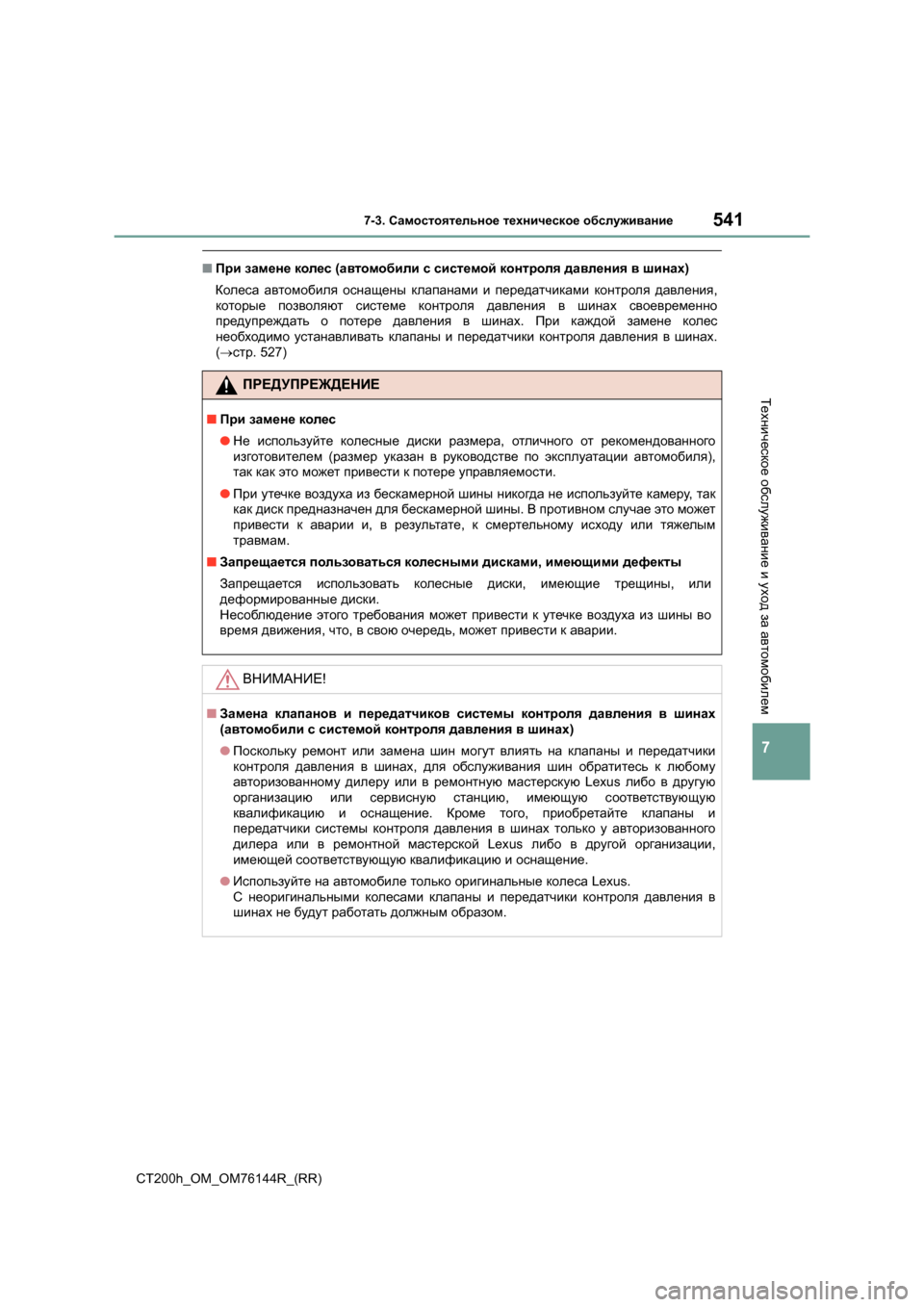

5417-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
■ При замене колес (автомобили с системой контроля давления в шинах )
Колеса автомобиля оснащены клапанами и передатчиками контроля давления ,
которые позволяют системе контроля давления в шинах своевременно
предупреждать о потере давления в шинах . При каждой замене колес
необходимо устанавливать клапаны и передатчики контроля давления в шинах .
( → стр . 527)
ПРЕДУПРЕЖДЕНИЕ
■При замене колес
● Не используйте колесные диски размера , отличного от рекомендованного
изготовителем (размер указан в руководстве по эксплуатации автомобиля ),
так как это может привести к потере управляемости .
● При утечке воздуха из бескамерной шины никогда не используйте камеру , так
как диск предназначен для бескамерной шины . В противном случае это может
привести к аварии и, в результате , к смертельному исходу или тяжелым
травмам .
■ Запрещается пользоваться колесными дисками , имеющими дефекты
Запрещается использовать колесные диски , имеющие трещины , или
деформированные диски .
Несоблюдение этого требования может привести к утечке воздуха из шины во
время движения , что , в свою очередь , может привести к аварии .
ВНИМАНИЕ !
■Замена клапанов и передатчиков системы контроля давления в шинах
( автомобили с системой контроля давления в шинах )
● Поскольку ремонт или замена шин могут влиять на клапаны и передатчики
контроля давления в шинах , для обслуживания шин обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . Кроме того , приобретайте клапаны и
передатчики системы контроля давления в шинах только у авторизованного
дилера или в ремонтной мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
● Используйте на автомобиле только оригинальные колеса Lexus.
С неоригинальными колесами клапаны и передатчики контроля давления в
шинах не будут работать должным образом .

5427-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Фильтр кондиционера
Установите переключатель POWER в режим выключения .
Откройте перчаточный ящик .
Поднимите и снимите
перегородку .
Снимите крышку перчаточного
ящика .
Снимите крышку фильтра .
Чтобы сохранить эффективность системы кондиционирования
воздуха , следует регулярно чистить или заменять фильтр
кондиционера .
Способ извлечения
1
2
3
4
XАвтомобили с левым рулемXАвтомобили с правым рулем

5437-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Сдвиньте и извлеките фильтр .
Замените его новым .
Метки “↑UP” на фильтре должны
быть обращены вверх .
Если фильтр загрязнен ,
прочистите его, пропуская
сжатый воздух сквозь фильтр с
нижней стороны .
Уд е р ж и в а я пистолет для продувки
сжатым воздухом на расстоянии 5 см
от фильтра , продуйте фильтр в
течение приблизительно 2 мин под
давлением 500 кПа (5,0 кгс/см
2 или
бар ).
При отсутствии пистолета для продувки сжатым воздухом произведите
прочистку фильтра у авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей соответствующее оснащение и
квалификацию .
■Интервал проверки
Выполняйте осмотр , чистку и замену фильтра кондиционера в соответствии с
графиком технического обслуживания . При эксплуатации автомобиля в регионах
с повышенной запыленностью или на дорогах с интенсивным движением может
потребоваться более ранняя замена . (→ стр . 500)
■ Если поступление воздуха из вентиляционных дефлекторов заметно
уменьшается
Фильтр мог засориться . Проверьте фильтр и при необходимости замените .
5
Способ чистки
ВНИМАНИЕ !
■Во избежание повреждения системы
● При использовании системы кондиционирования воздуха обязательно
проверьте , установлен ли фильтр .
● Не используйте для чистки фильтра воду .

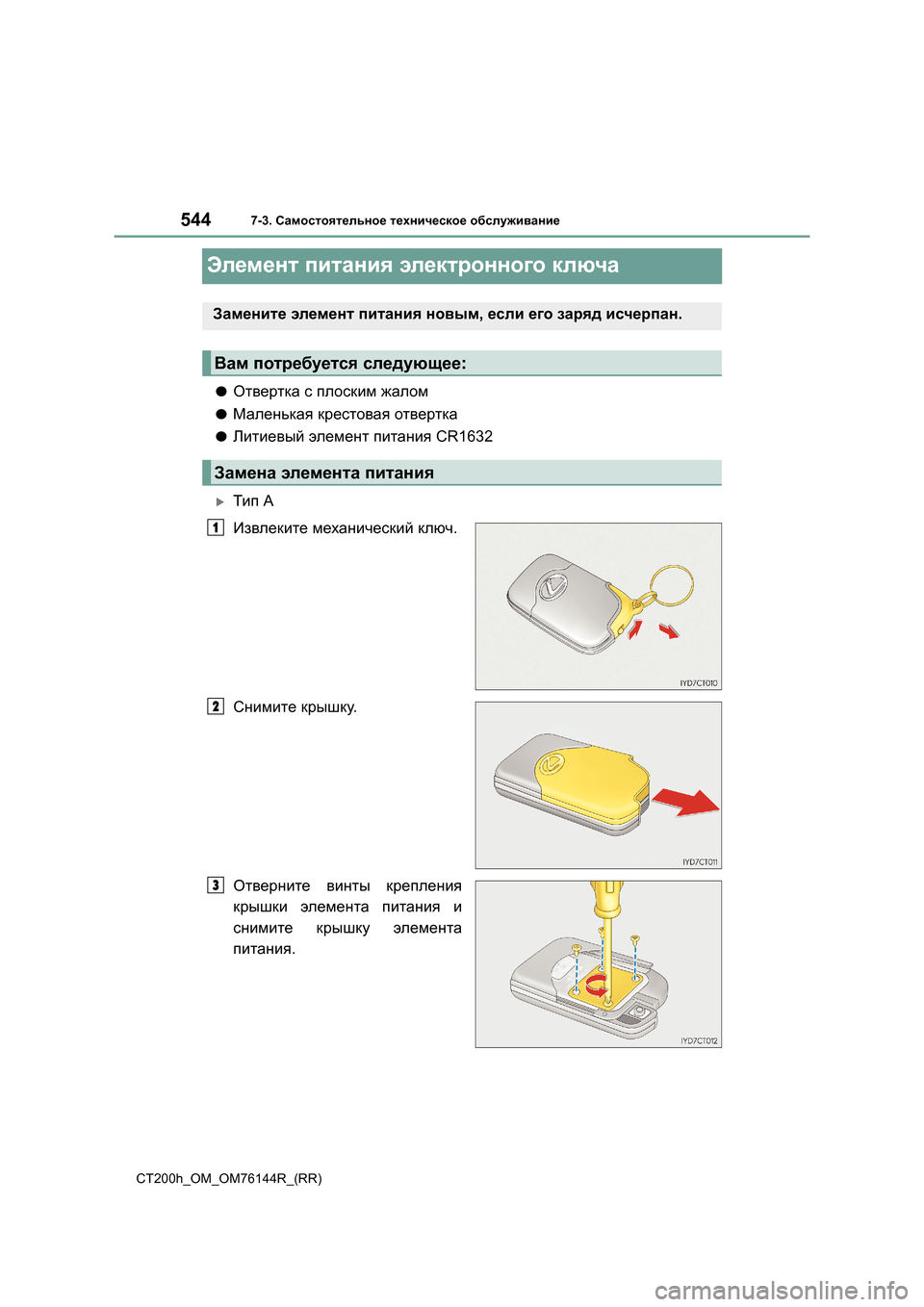

5447-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Элемент питания электронного ключа
●Отвертка с плоским жалом
●Маленькая крестовая отвертка
●Литиевый элемент питания CR1632
XТип A
Извлеките механический ключ .
Снимите крышку .
Отверните винты крепления
крышки элемента питания и
снимите крышку элемента
питания .
Замените элемент питания новым , если его заряд исчерпан .
Вам потребуется следующее :
Замена элемента питания
1
2
3
