2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

4977-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
7

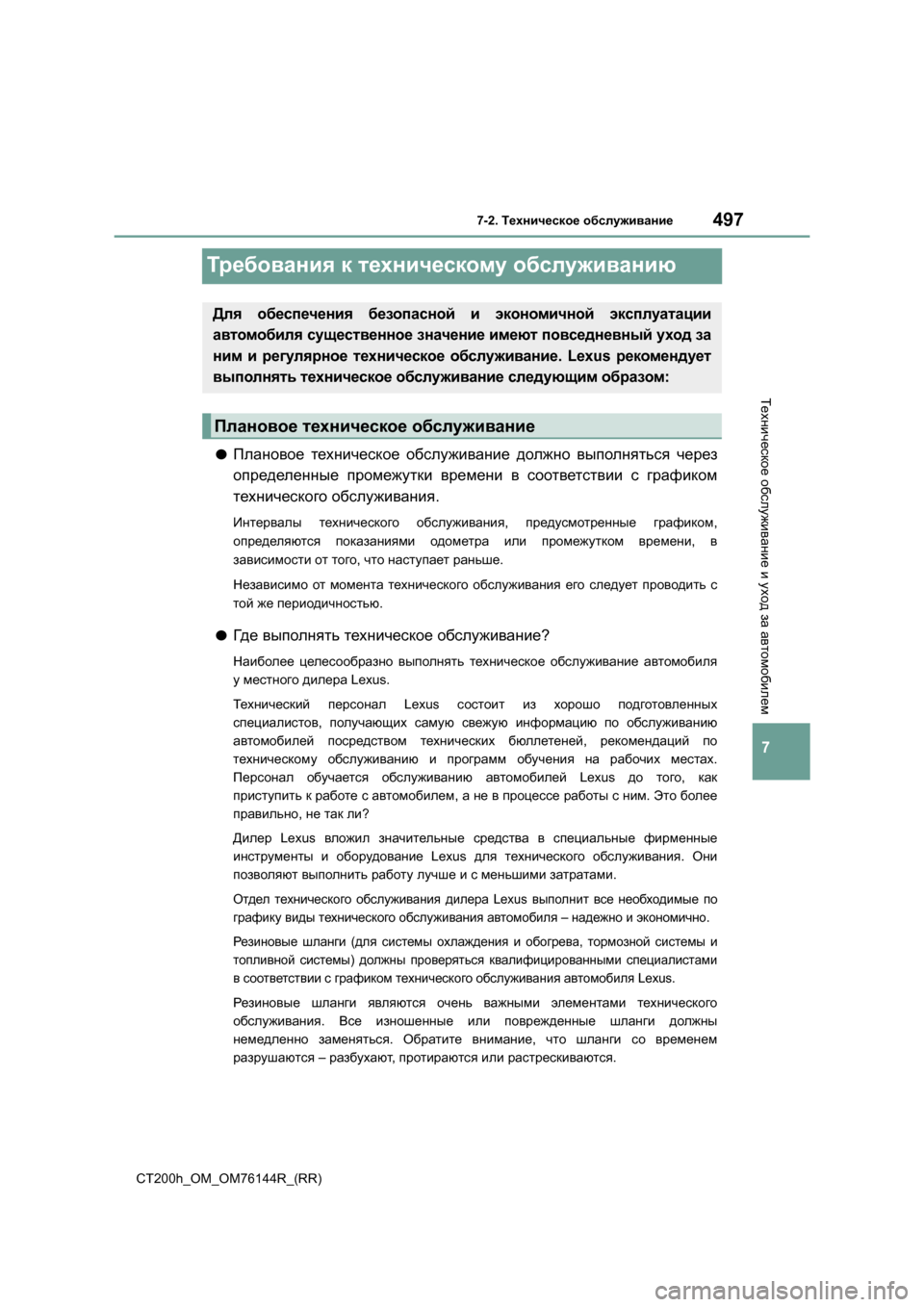

Техническое обслуживание и уход за автомобилем
Требования к техническому обслуживанию
●Плановое техническое обслуживание должно выполняться через
определенные промежутки времени в соответствии с графиком
технического обслуживания .
Интервалы технического обслуживания , предусмотренные графиком ,
определяются показаниями одометра или промежутком времени , в
зависимости от того , что наступает раньше .
Независимо от момента технического обслуживания его следует проводить с
той же периодичностью .
●Гд е выполнять техническое обслуживание ?
Наиболее целесообразно выполнять техническое обслуживание автомобиля
у местного дилера Lexus.
Тех н и че с к и й персонал Lexus состоит из хорошо подготовленных
специалистов , получающих самую свежую информацию по обслуживанию
автомобилей посредством технических бюллетеней , рекомендаций по
техническому обслуживанию и программ обучения на рабочих местах .
Персонал обучается обслуживанию автомобилей Lexus до того , как
приступить к работе с автомобилем , а не в процессе работы с ним . Это более
правильно , не так ли ?
Дилер Lexus вложил значительные средства в специальные фирменные
инструменты и оборудование Lexus для технического обслуживания . Они
позволяют выполнить работу лучше и с меньшими затратами .
Отдел технического обслуживания дилера Lexus выполнит все необходимые по
графику виды технического обслуживания автомобиля – надежно и экономично .
Резиновые шланги (для системы охлаждения и обогрева , тормозной системы и
топливной системы ) должны проверяться квалифицированными специалистами
в соответствии с графиком технического обслуживания автомобиля Lexus.
Резиновые шланги являются очень важными элементами технического
обслуживания . Все изношенные или поврежденные шланги должны
немедленно заменяться . Обратите внимание , что шланги со временем
разрушаются – разбухают , протираются или растрескиваются .
Для обеспечения безопасной и экономичной эксплуатации
автомобиля существенное значение имеют повседневный уход за
ним и регулярное техническое обслуживание . Lexus рекомендует
выполнять техническое обслуживание следующим образом :
Плановое техническое обслуживание

4987-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
Можно ли выполнять техническое обслуживание самостоятельно ?
Многие виды технического обслуживания можно выполнить самостоятельно
при наличии базовых технических навыков и некоторых основных
автомобильных инструментов .
В данном разделе приведены простые инструкции по выполнению таких
работ .
Однако следует иметь в виду , что некоторые задачи технического
обслуживания требуют специальных инструментов и навыков . Лучше всего их
выполнят квалифицированные специалисты . Даже при наличии у Вас опыта
самостоятельной работы с техникой рекомендуется выполнять ремонтные
работы и техническое обслуживание у дилера Lexus, который ведет учет
выполненных видов технического обслуживания Вашего автомобиля . Эти
записи могут оказаться полезными , если потребуется гарантийное
обслуживание .
■Нуждается ли автомобиль в ремонте ?
Внимательно следите за изменениями эксплуатационных характеристик
автомобиля , появлением шумов и других внешних признаков , указывающих на
необходимость технического обслуживания . Вот некоторые из наиболее важных
признаков :
● Перебои в работе двигателя , стук или детонация
● Ощутимая потеря мощности
● Странные шумы в двигателе
● Утечка жидкости под автомобилем (Однако утечка воды из кондиционера после
его использования является нормальным явлением .)
● Изменение звука выхлопной системы (Это может указывать на опасную утечку
угарного газа . При управлении автомобилем откройте окна и немедленно
проверьте выхлопную систему .)
● Кажущиеся спущенными шины ; чрезмерный визг шин при поворотах ;
неравномерный износ шин
● Автомобиль уводит в сторону при движении вперед по ровной дороге
● Странные шумы , связанные с ходом подвески
● Потеря эффективности тормозов , “мягкая ” педаль тормоза , педаль почти
касается пола , автомобиль при торможении уводит в сторону
● Тем п ер ат ур а охлаждающей жидкости двигателя постоянно превышает норму
( → стр . 104)
При обнаружении любого из этих признаков как можно скорее доставьте
автомобиль к дилеру Lexus. Может потребоваться регулировка или ремонт
автомобиля .
Самостоятельное техническое обслуживание

4997-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ Если техническое обслуживание автомобиля не выполняется
надлежащим образом
Ненадлежащее техническое обслуживание может привести к серьезному
повреждению автомобиля и, возможно , к серьезной травме или к
смертельному исходу .
■ Обращение с 12- вольтной аккумуляторной батареей
Клеммы и зажимы 12-вольтной аккумуляторной батареи , а также связанные с
ними принадлежности содержат свинец и его соединения , которые могут
вызывать повреждения головного мозга . Обязательно мойте руки после работы
с аккумуляторной батареей . (→ стр . 520)

5007-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
Плановое техническое обслуживание
Выполняйте техническое обслуживание в соответствии с
приведенным ниже графиком .
Требования графика технического обслуживания
Техническое обслуживание автомобиля необходимо
выполнять в соответствии с обычным графиком
технического обслуживания . (См . “Гр а ф и к технического
обслуживания ”.)
Если автомобиль в основном эксплуатируется в приведенных
ниже условиях , некоторые виды технического обслуживания
должны выполняться чаще . (См. “ Гр а ф и к дополнительного
технического обслуживания ”.)
A.Состояние дорог
1. Эксплуатация на плохих ,
грязных дорогах или на
дорогах , покрытых мокрым
снегом
2. Эксплуатация на пыльных
дорогах
B. Ус л о в и я эксплуатации
1. Тя ж ел о нагруженный
автомобиль (например , при
использовании автоприцепа -
каравана или верхнего
багажника )
2.Частые короткие поездки на
расстояние менее 8 км при
наружной температуре ниже нуля
( Те м п е р ат ур а двигателя не
достигает нормальной
температуры )
3.Продолжительная работа на
холостом ходу и/или
движение на небольшой
скорости на значительные
расстояния (полицейские
машины , такси и автомобили
для доставки товаров на дом ).
4.Непрерывное движение на
высокой скорости (80% или
более от максимальной
скорости автомобиля ) в
течение более 2 часов

5017-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
График технического обслуживания
Операции технического обслуживания :I =Проверка
R =Замена, изменение или смазка
C =Чистка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости от
того , что наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1Моторное маслоRRRRRRRR12
2Масляный фильтрRRRRRRRR12
3Система охлаждения и
обогрева
<< См . примечание 1.>>II24
4
Охлаждающая жидкость
двигателя
<< См . примечание 2.>>
II-
5
Охлаждающая жидкость
бл ок а управления
мощностью
<< См . примечание 3.>>
II-
6Выхлопные трубы и
крепленияIIII12
СИСТЕМА ЗАЖИГАНИЯ
7Свечи зажиганияЗамена через каждые 100000 км -
812- вольтная
аккумуляторная батареяIIIIIIII12
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКСИЧ НОСТИ
ВЫХЛОПНЫХ ГА З О В
9То п л и в н ы й фильтр
<< См . примечание 4.>>R96
10Воздушный фильтрIRIRI: 24
R: 48
11
Крышка горловины топливного
бак а , топливопроводы ,
соединения и клапан
давления паров топлива
<< См . примечание 1.>>
II24
12АбсорберII24

5027-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR) ПРИМЕЧАНИЕ
.
1. Через 80000 км или 48 месяцев проверка через каждые 20000 км или
12 месяцев .
2. Замена через 160000 км, затем – через каждые 80000км.
3. Замена через 240000 км, затем – через каждые 80000км.
4. В том числе фильтр в топливном баке .
ШАССИ И КУЗОВ
13Педаль тормоза и
стояночный тормозIIIIIIII6
14Тормозные колодки и
тормозные дискиIIIIIIII6
15Тормозная жидкостьIIIRIIIRI: 6
R: 24
ШАССИ И КУЗОВ
16Тру б к и и шланги тормозной
системыIIII12
17Рулевое колесо , привод и
редуктор рулевого управленияIIII12
18Чехлы ведущего валаIIII24
19Шаровой шарнир и
пыльники подвескиIIII12
20
Жидкость для гибридной
трансмиссии (в том числе для
переднего дифференциала )
II24
21Передняя и задняя подвескиIIII12
22Шины и давление воздухаIIIIIIII6
23
Световые приборы ,
сигналы , стеклоочистители
и омыватели
IIIIIIII6
24Фильтр кондиционераCCRCCRCC-
25Количество хладагента для
кондиционера воздухаIIII12
Операции технического обслуживания :I =Проверка
R =Замена, изменение или смазка
C =Чистка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра или
число месяцев ,
в зависимости от
того , что наступает
раньше .)x1000 км1020304050607080
x1000 миль612182430364248

5037-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

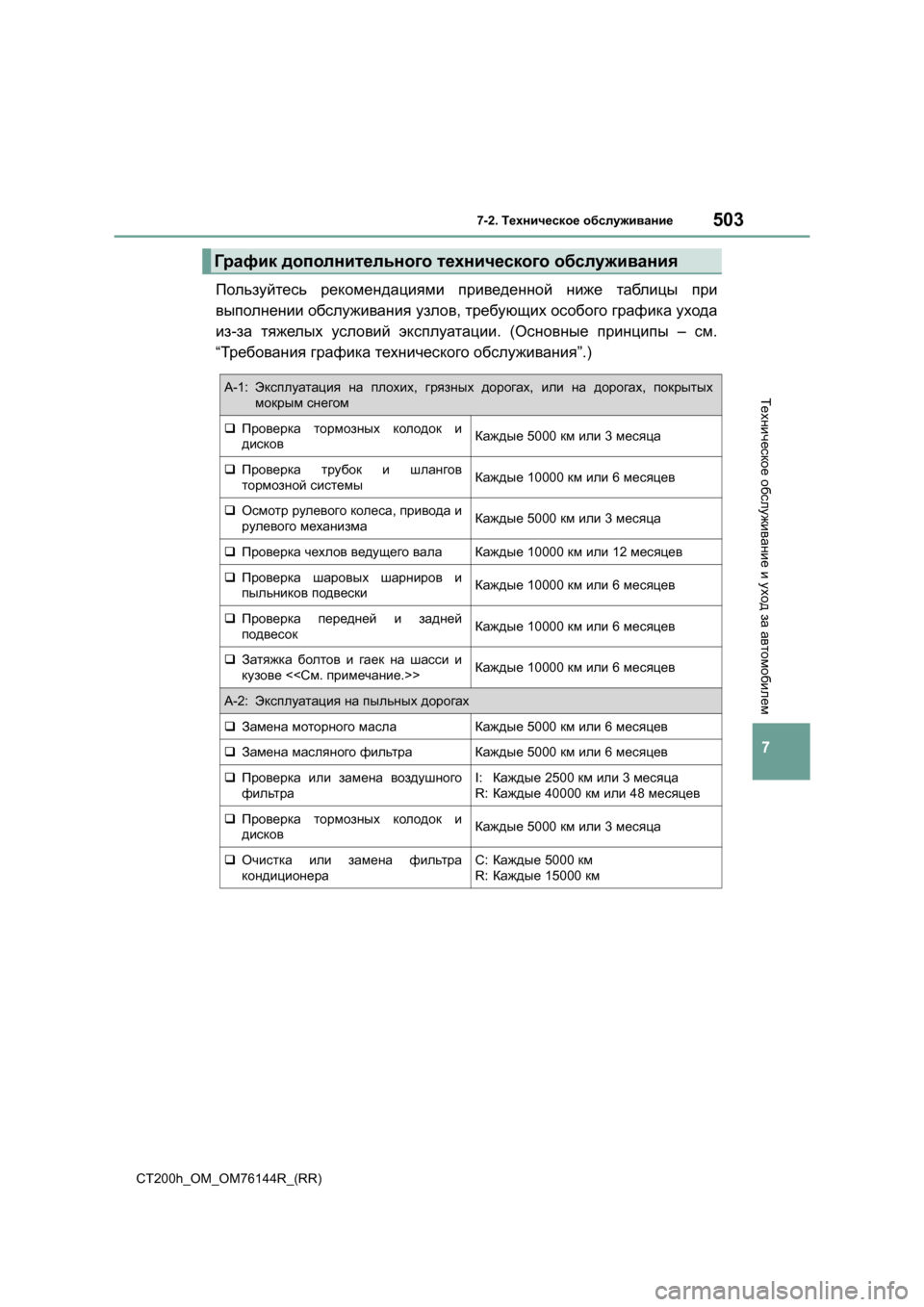

Пользуйтесь рекомендациями приведенной ниже таблицы при
выполнении обслуживания узлов , требующих особого графика ухода
из -за тяжелых условий эксплуатации . (Основные принципы – см.
“ Требования графика технического обслуживания ”.)
График дополнительного технического обслуживания
А -1: Эксплуатация на плохих , грязных дорогах , или на дорогах , покрытых
мокрым снегом
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка трубок и шлангов
тормозной системыКаждые 10000 км или 6 месяцев
‰ Осмотр рулевого колеса , привода и
рулевого механизмаКаждые 5000 км или 3 месяца
‰ Проверка чехлов ведущего валаКаждые 10000 км или 12 месяцев
‰Проверка шаровых шарниров и
пыльников подвескиКаждые 10000 км или 6 месяцев
‰ Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев
А-2: Эксплуатация на пыльных дорогах
‰ Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
‰ Проверка или замена воздушного
фильтраI: Каждые 2500 км или 3 месяца
R: Каждые 40000 км или 48 месяцев
‰Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Очистка или замена фильтра
кондиционераC: Каждые 5000 км
R: Каждые 15000 км

5047-2. Техническое обслуживание
CT200h_OM_OM76144R_(RR) ПРИМЕЧАНИЕ
.
Монтажные болты сидений и крепежные болты элементов передней и задней
подвесок .
B-1:Тя ж ел о нагруженный автомобиль (например , при использовании
автоприцепа -каравана или верхнего багажника )
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
‰ Проверка или замена жидкости для
гибридной трансмиссии (в том
числе для переднего
дифференциала )
I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
‰Проверка передней и задней
подвесокКаждые 10000 км или 6 месяцев
‰ Затяжка болтов и гаек на шасси и
кузове <<См. примечание .>>Каждые 10000 км или 6 месяцев
B-2: Частые короткие поездки на расстояние менее 8 км при наружной
температуре ниже нуля (Тем п ер ат ура двигателя не достигает нормальной
температуры )
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
B-3: Продолжительная работа на холостом ходу и /или вождение на небольшой
скорости на большие расстояния (полицейские машины , такси или
автомобили для доставки товаров на дом ).
‰Замена моторного маслаКаждые 5000 км или 6 месяцев
‰ Замена масляного фильтраКаждые 5000 км или 6 месяцев
‰ Проверка тормозных колодок и
дисковКаждые 5000 км или 3 месяца
B-4: Продолжительное движение на высокой скорости (80% или более от
максимальной скорости автомобиля ) в течение более 2-х часов
‰ Проверка или замена жидкости для
гибридной трансмиссии (в том
числе для переднего
дифференциала )
I:Каждые 40000 км или 24 месяца
R: Каждые 80000 км или 48 месяцев
