5537-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

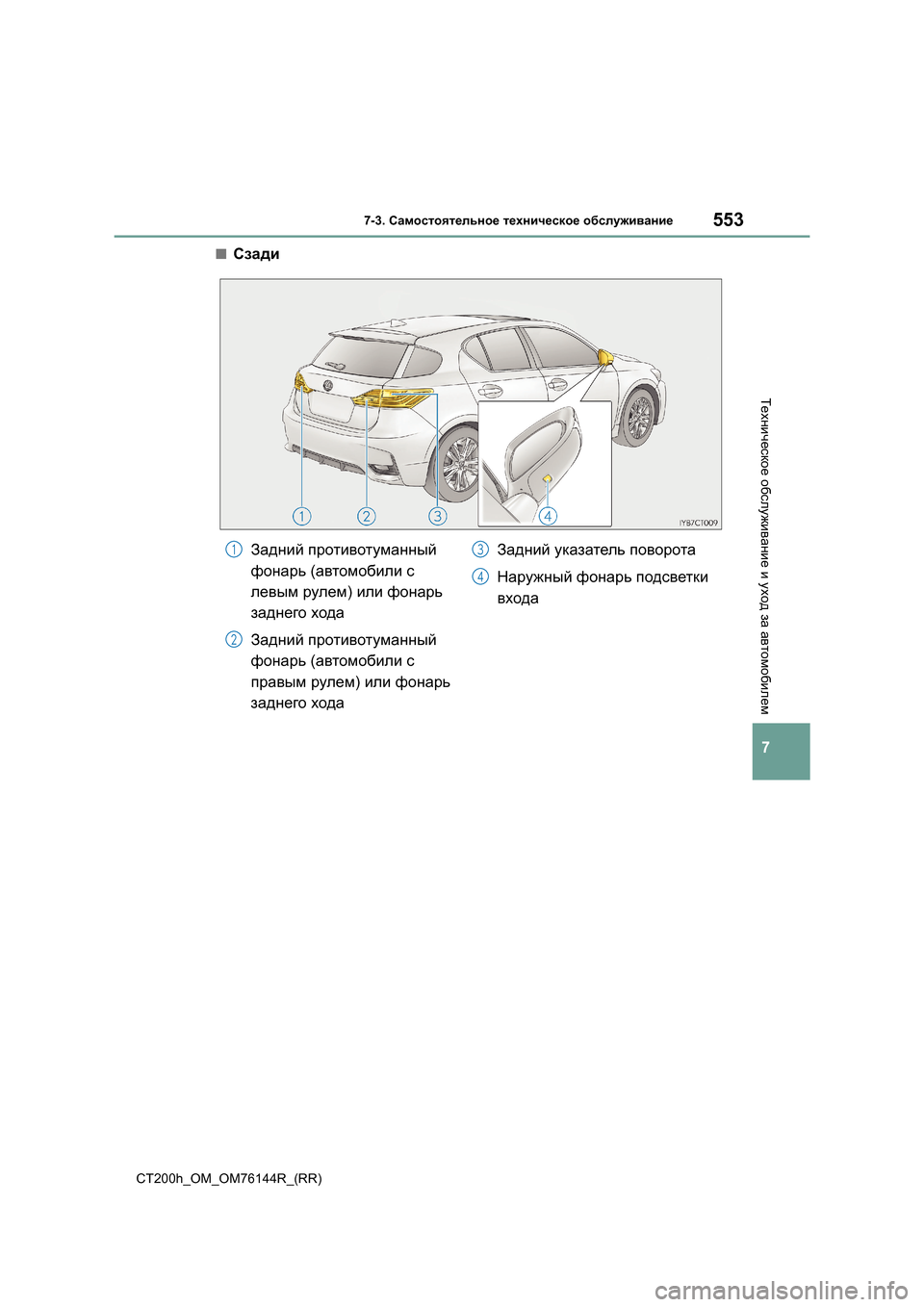

■Сзади
Задний противотуманный
фонарь (автомобили с
левым рулем ) или фонарь
заднего хода
Задний противотуманный
фонарь (автомобили с
правым рулем ) или фонарь
заднего хода Задний
указатель поворота
Наружный фонарь подсветки
входа1
2
3
4

5547-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)

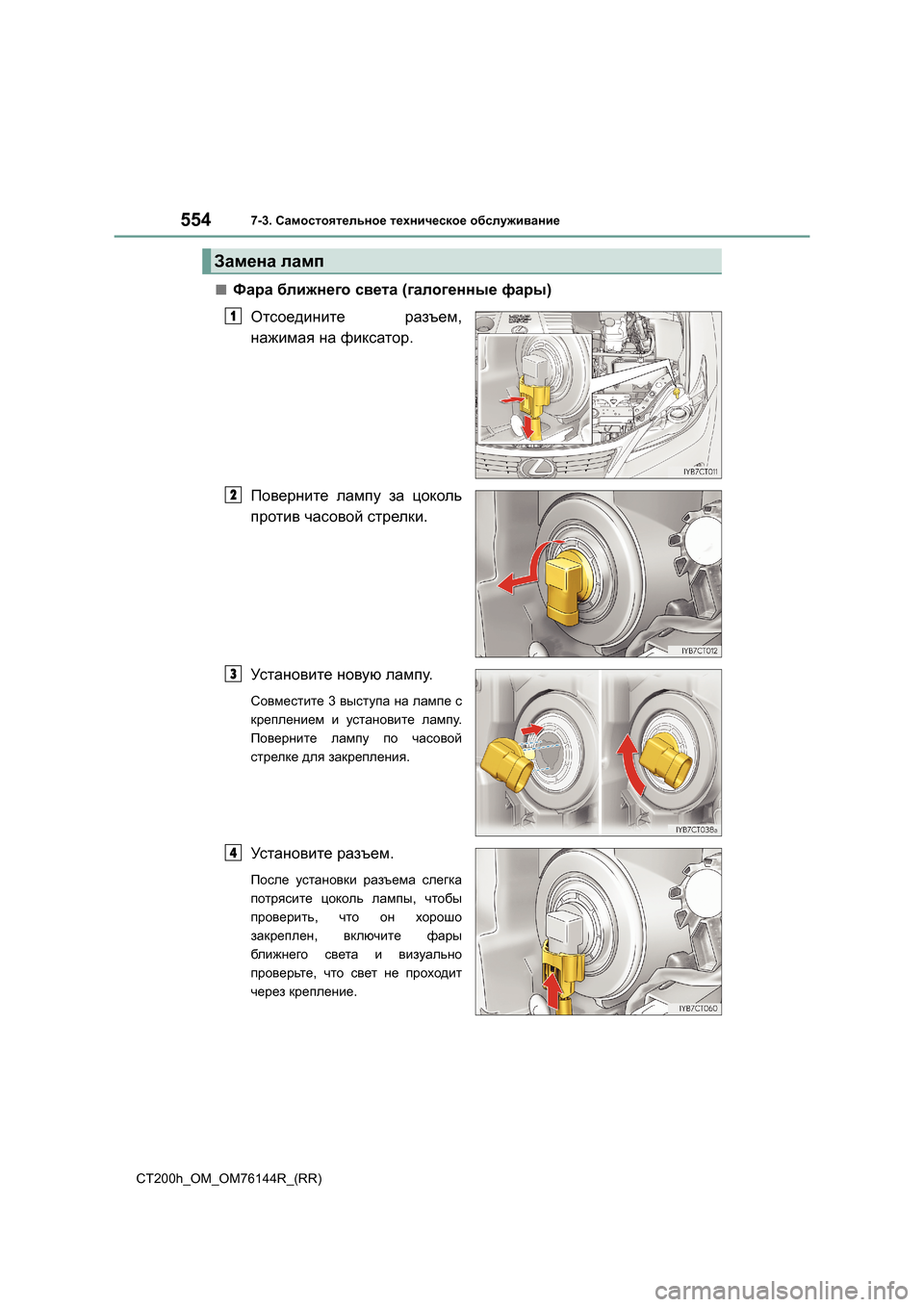

■Фара ближнего света (галогенные фары )
Отсоедините разъем,
нажимая на фиксатор .
Поверните лампу за цоколь
против часовой стрелки .
Установите новую лампу .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните лампу по часовой
стрелке для закрепления .
Установите разъем .
После установки разъема слегка
потрясите цоколь лампы , чтобы
проверить , что он хорошо
закреплен , включите фары
ближнего света и визуально
проверьте , что свет не проходит
через крепление .
Замена ламп
1
2
3
4

5557-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

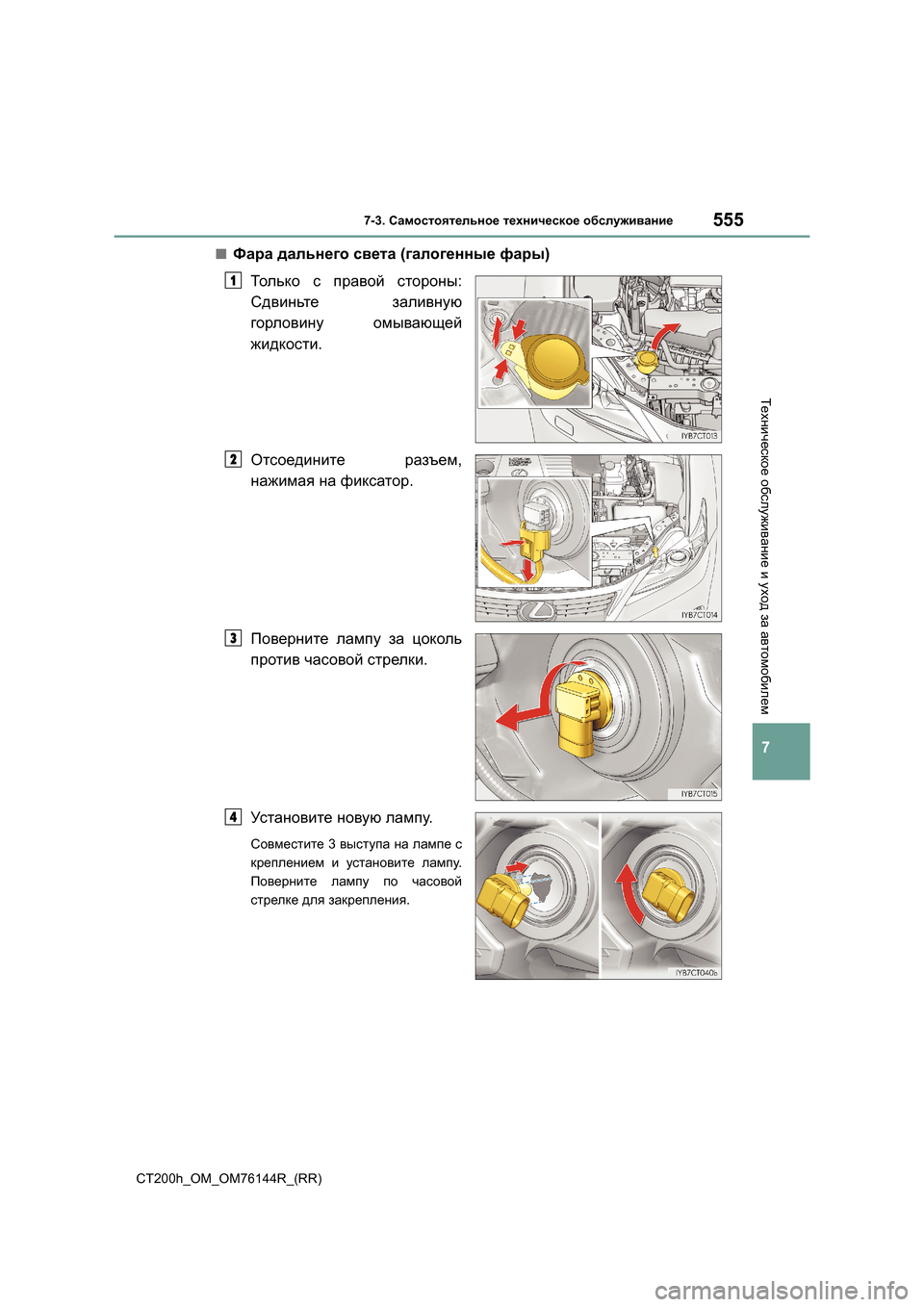

■Фара дальнего света (галогенные фары )
То л ь к о с правой стороны :
Сдвиньте заливную
горловину омывающей
жидкости .
Отсоедините разъем,
нажимая на фиксатор .
Поверните лампу за цоколь
против часовой стрелки .
Установите новую лампу .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните лампу по часовой
стрелке для закрепления .
1
2
3
4

5567-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Установите разъем .
После установки разъема слегка
потрясите цоколь лампы , чтобы
проверить , что он хорошо
закреплен , включите фары
дальнего света и визуально
проверьте , что свет не проходит
через крепление .
То л ь к о с правой стороны : верните заливную горловину
омывающей жидкости на место .

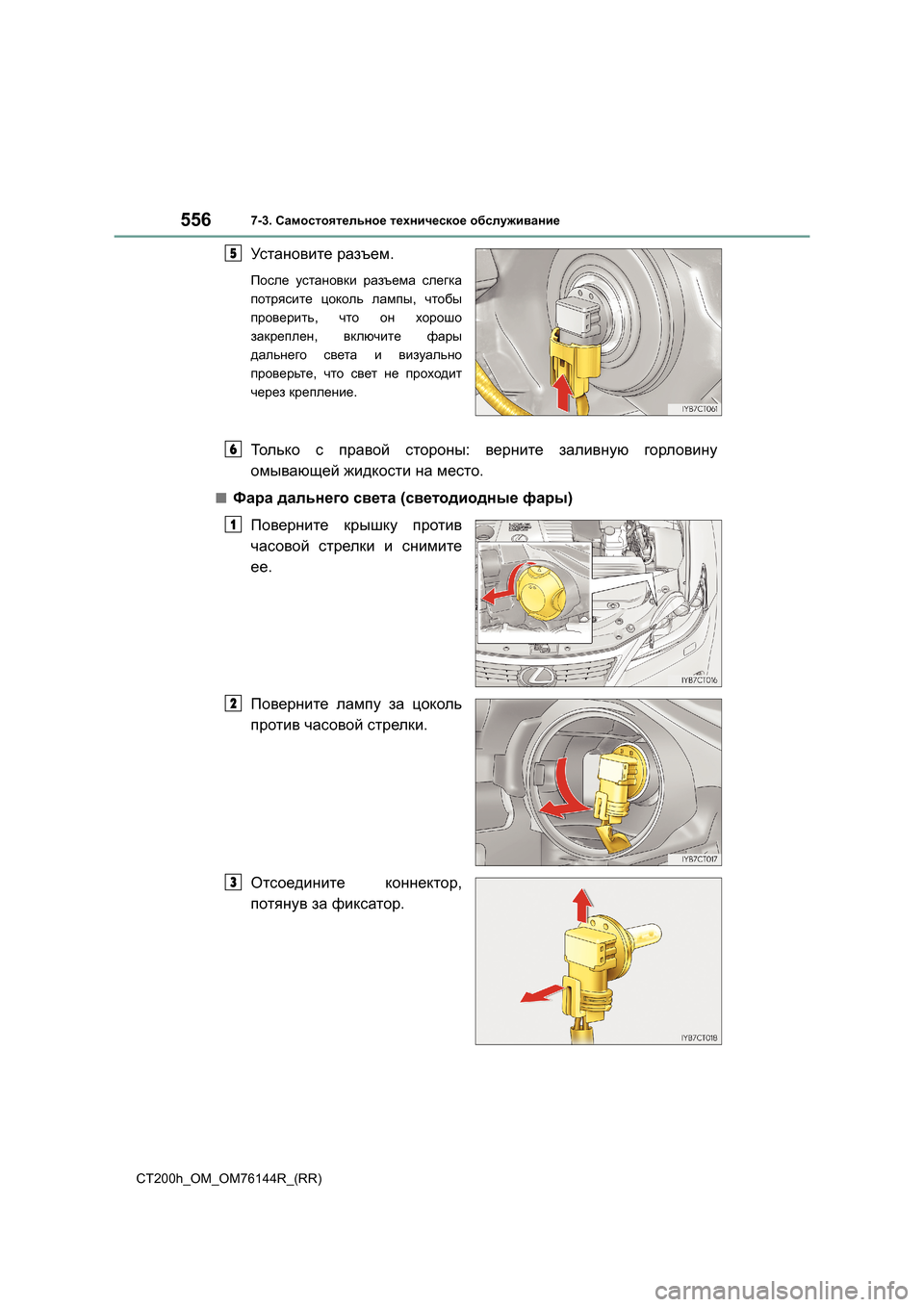

■Фара дальнего света (светодиодные фары )
Поверните крышку против
часовой стрелки и снимите
ее .
Поверните лампу за цоколь
против часовой стрелки .
Отсоедините коннектор ,
потянув за фиксатор .
5
6
1
2
3

5577-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем
Замените лампу и закрепите
цоколь лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните и закрепите
цоколь лампы .
Слегка потрясите цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите фары
дальнего света и визуально
проверьте , что свет не проходит
через крепление .
Для установки крышки выполните в обратной
последовательности .

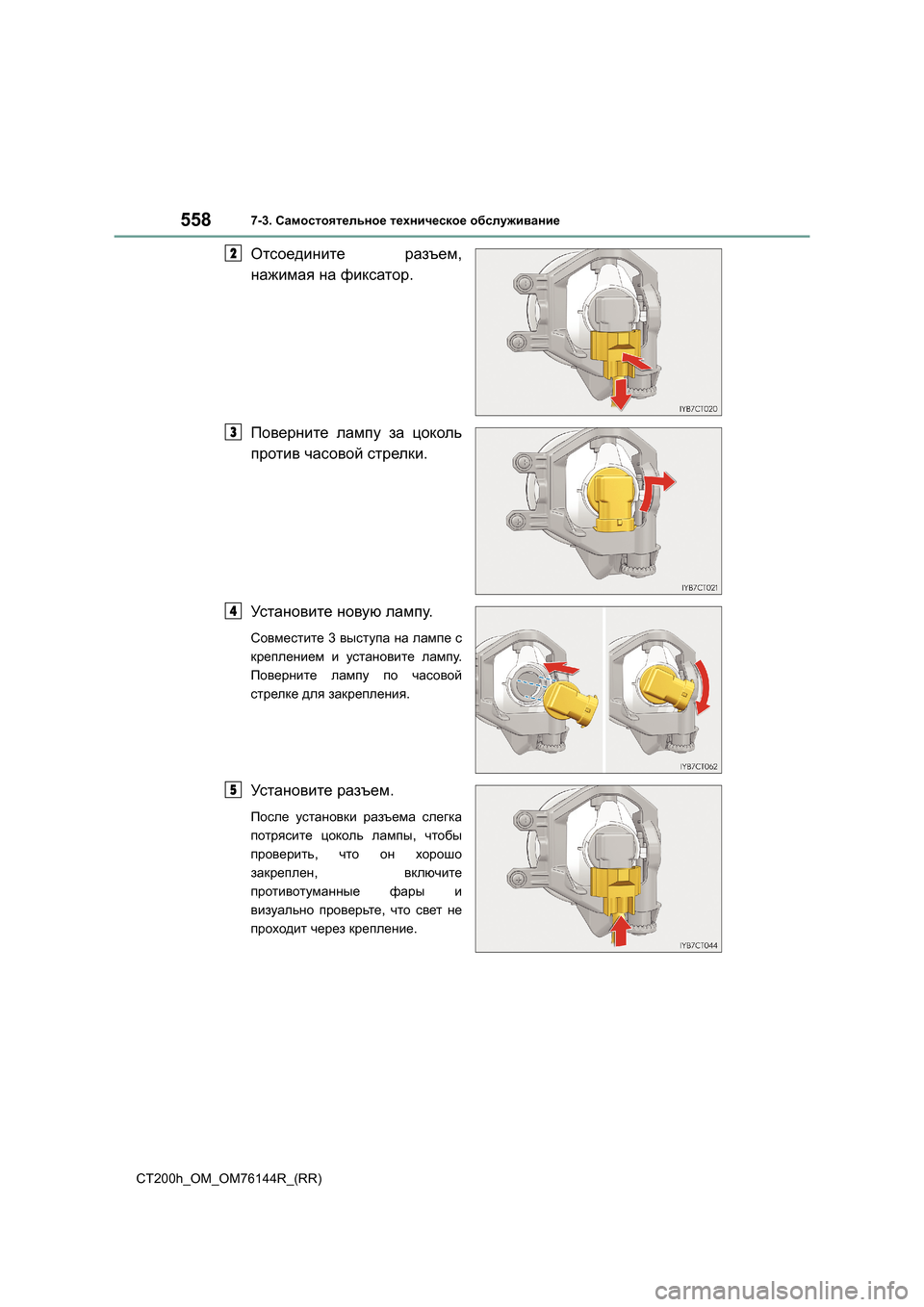

■Галогенная противотуманная фара (при наличии )
Снимите 2 винта , болт и
зажим и потяните вниз
ограждающий щиток .
Тя н и те ограждающий щиток вниз
медленно , стараясь не смещать
какие -либо закрепленные
компоненты .
4
5
61
1

5587-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
Отсоедините разъем,
нажимая на фиксатор .
Поверните лампу за цоколь
против часовой стрелки .
Установите новую лампу .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните лампу по часовой
стрелке для закрепления .
Установите разъем .
После установки разъема слегка
потрясите цоколь лампы , чтобы
проверить , что он хорошо
закреплен , включите
противотуманные фары и
визуально проверьте , что свет не
проходит через крепление .
2
3
4
5

5597-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)
7
Техническое обслуживание и уход за автомобилем

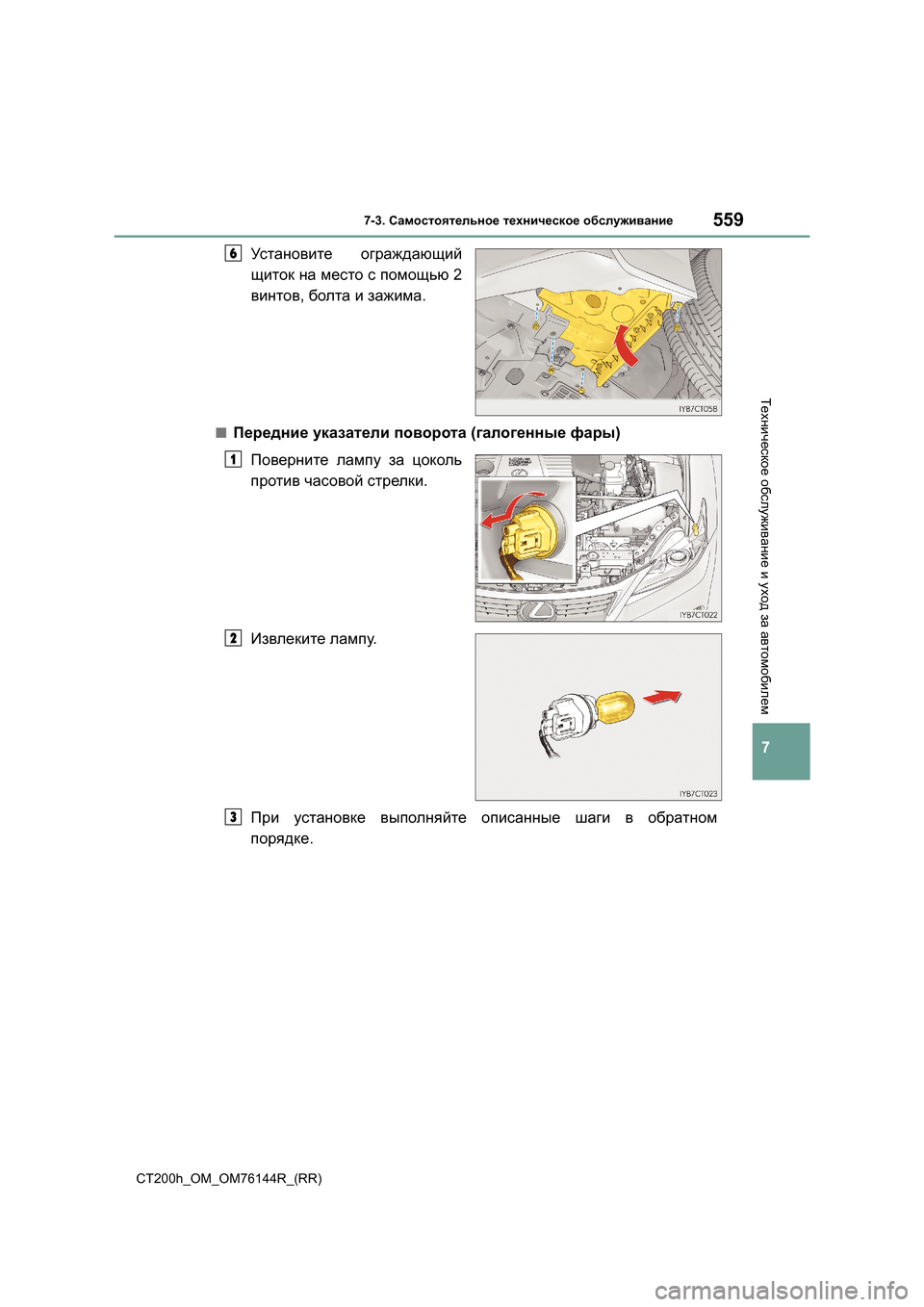

Установите ограждающий
щиток на место с помощью 2
винтов , болта и зажима .
■Передние указатели поворота (галогенные фары )
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном
порядке .
6
1
2
3

5607-3. Самостоятельное техническое обслуживание
CT200h_OM_OM76144R_(RR)

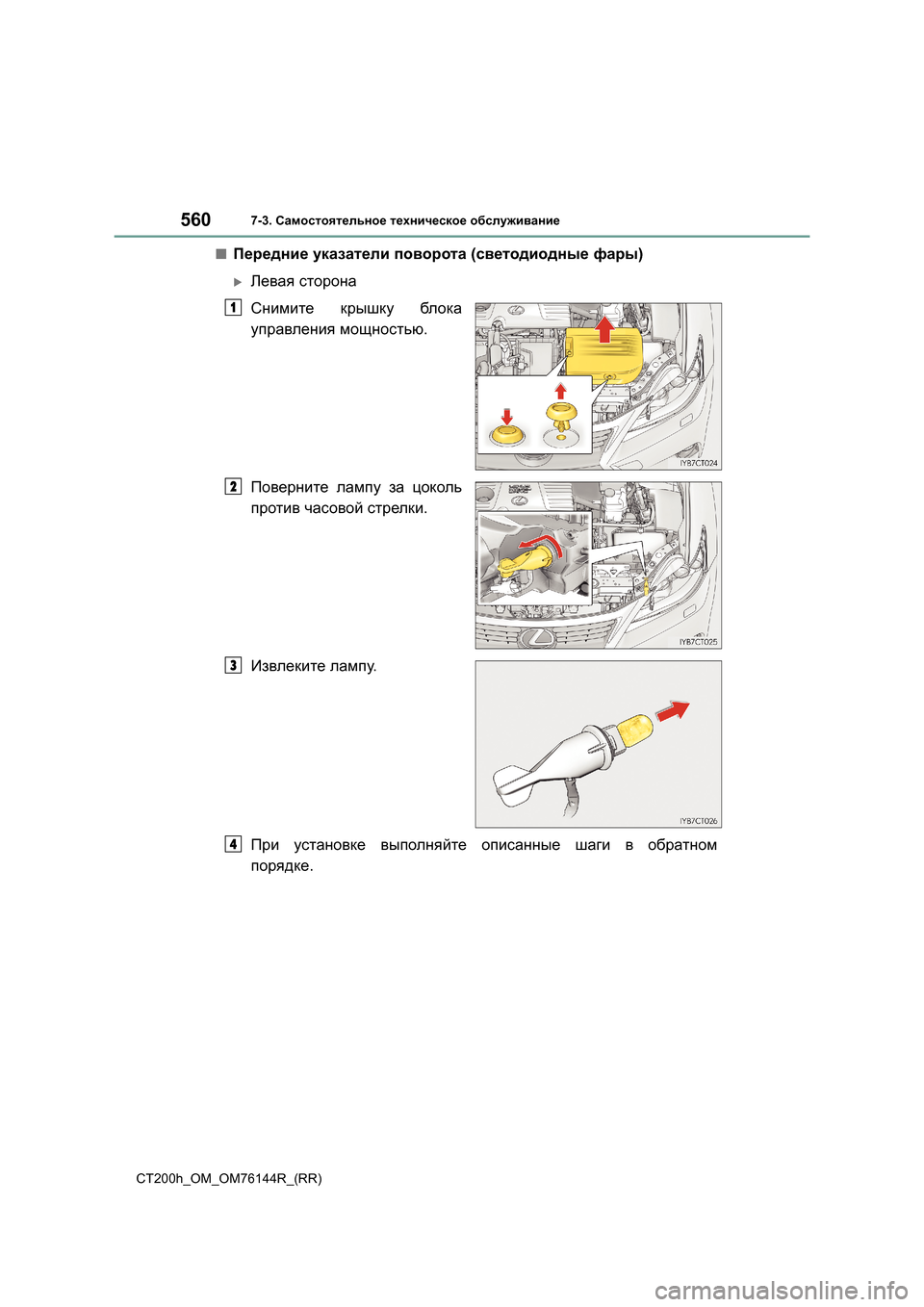

■Передние указатели поворота (светодиодные фары )
XЛевая сторона
Снимите крышку бл ок а
управления мощностью .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном
порядке .
1
2
3
