2014 Lexus CT200h Инструкция по эксплуатации (in Russian)

5778-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Достаньте буксировочную проушину . (→ стр . 610, 623)
С помощью отвертки с плоским
жалом снимите крышку
проушины .
Во избежание повреждения кузова
проложите ветошь между отверткой
и кузовом , как показано на рисунке .
Вставьте буксировочную
проушину в отверстие и
затяните ее рукой .
Надежно затяните
буксировочную проушину ,
используя баллонный ключ или
пруток из твердого металла .
Надежно соедините трос или цепь с буксировочной проушиной .
Будьте внимательны , чтобы не повредить кузов автомобиля .
Займите место водителя в буксируемом автомобиле и запустите
гибридную систему .
Если гибридная система не запускается , переведите переключатель POWER
в режим ON.
Переведите трансмиссию в положение N и выключите стояночный
тормоз .

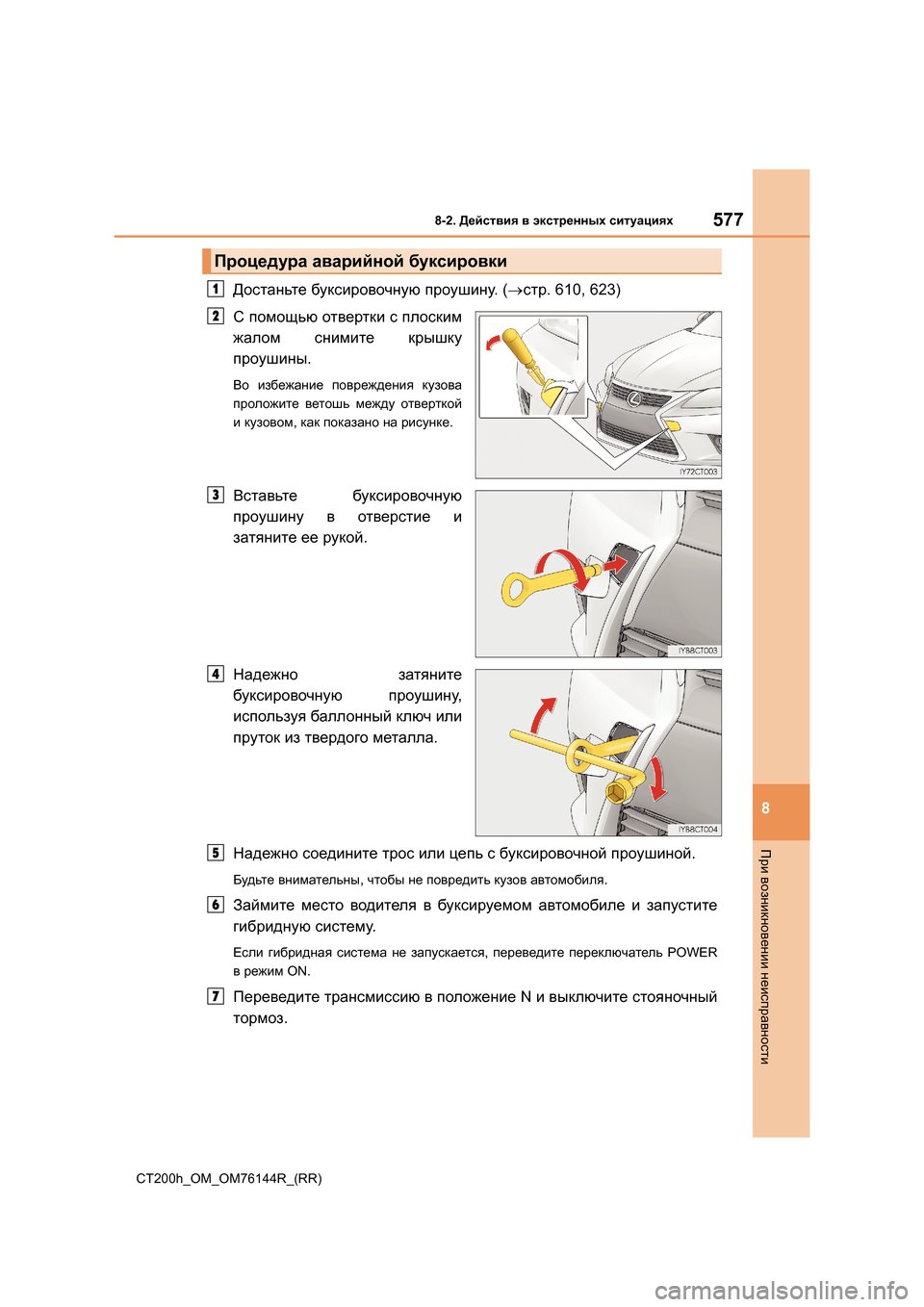

Процедура аварийной буксировки
1
2
3
4
5
6
7

5788-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)

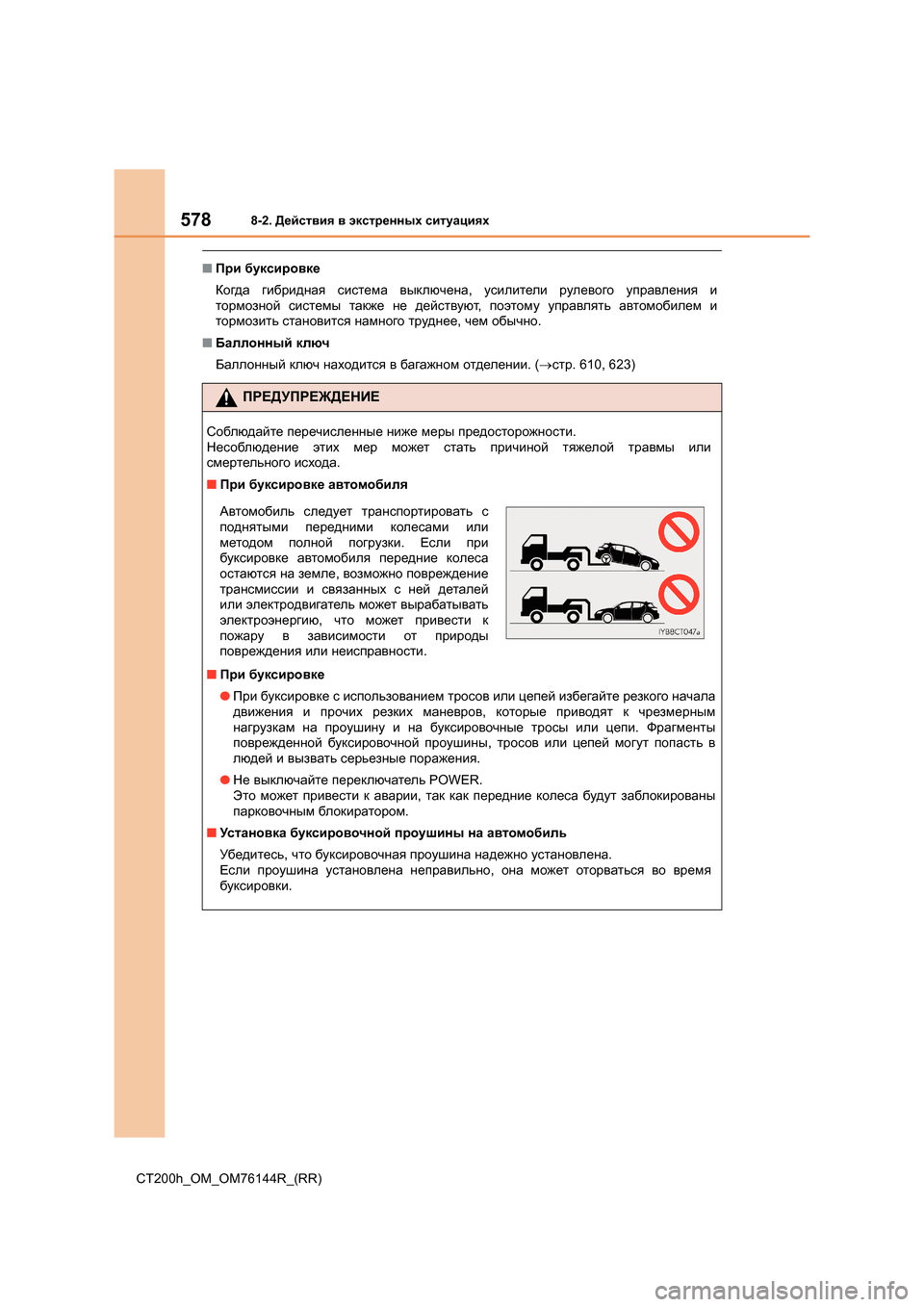

■ При буксировке
Когда гибридная система выключена , усилители рулевого управления и
тормозной системы также не действуют , поэтому управлять автомобилем и
тормозить становится намного труднее , чем обычно .
■ Баллонный ключ
Баллонный ключ находится в багажном отделении . (→ стр . 610, 623)
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте перечисленные ниже меры предосторожности .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров , которые приводят к чрезмерным
нагрузкам на проушину и на буксировочные тросы или цепи . Фрагменты
поврежденной буксировочной проушины , тросов или цепей могут попасть в
людей и вызвать серьезные поражения .
● Не выключайте переключатель POWER.
Это может привести к аварии , так как передние колеса будут заблокированы
парковочным блокиратором .
■ Ус т а н о в к а буксировочной проушины на автомобиль
Убедитесь , что буксировочная проушина надежно установлена .
Если проушина установлена неправильно , она может оторваться во время
буксировки .
Автомобиль следует транспортировать с
поднятыми передними колесами или
методом полной погрузки . Если при
буксировке автомобиля передние колеса
остаются на земле , возможно повреждение
трансмиссии и связанных с ней деталей
или электродвигатель может вырабатывать
электроэнергию , что может привести к
пожару в зависимости от природы
повреждения или неисправности .

5798-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности

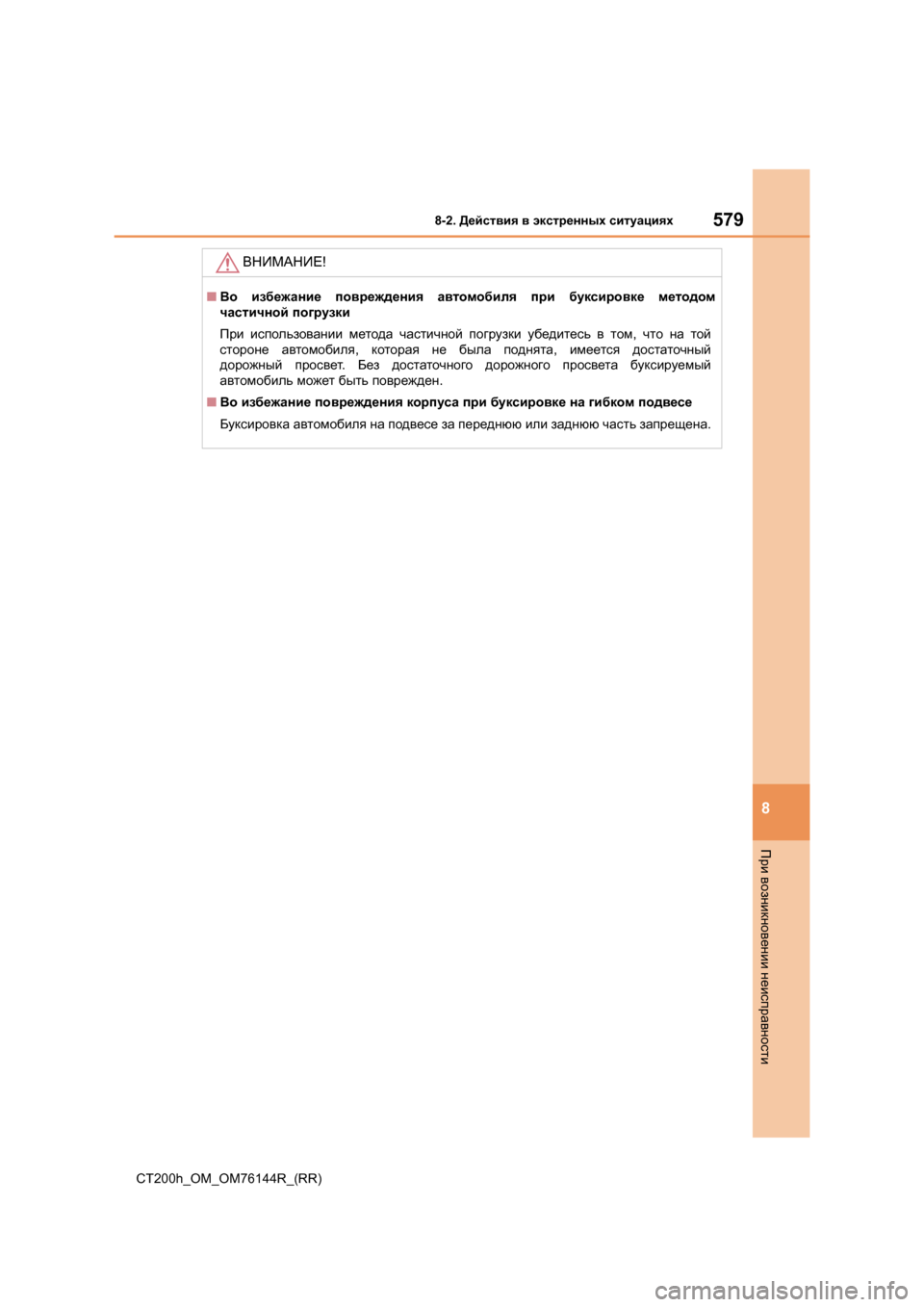

ВНИМАНИЕ !
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
При использовании метода частичной погрузки убедитесь в том , что на той
стороне автомобиля , которая не была поднята , имеется достаточный
дорожный просвет . Без достаточного дорожного просвета буксируемый
автомобиль может быть поврежден .
■ Во избежание повреждения корпуса при буксировке на гибком подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть запрещена .

5808-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
При наличии каких -либо сомнений
●Протечки жидкости под автомобилем
( Кроме воды из кондиционера после его использования , что
является нормальным .)
●Шины, кажущиеся спущенными , или неравномерный износ
протектора
●Контрольная лампа высокой температуры жидкости в системе
охлаждения мигает или горит
●Изменение звука выхлопной системы
●Чрезмерный визг шин при прохождении поворотов
●Посторонние шумы , связанные с подвеской
●Стук и другие шумы , связанные с гибридной системой
●Перебои в работе , дерганье или неровная работа двигателя
●Ощутимая потеря мощности
●Сильный увод автомобиля в сторону при торможении
●Сильный увод автомобиля в сторону при движении по ровной
горизонтальной дороге
●Потеря эффективности торможения , “мягкая ” педаль тормоза ,
педаль почти касается пола
При обнаружении какого -либо из следующих признаков вполне
вероятно , что автомобиль требует регулировки или ремонта .
Как можно скорее обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
Внешние признаки
Звуковые признаки
Рабочие признаки

5818-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Если горит контрольная лампа или звучит
предупреждающий сигнал
Если загорается или мигает какая -либо из контрольных ламп ,
спокойно выполните следующие действия . Если лампа
загорается или мигает , а затем гаснет , это не обязательно
указывает на неисправность в системе . Однако если это
продолжается , произведите проверку автомобиля у
авторизованного дилера или в ремонтной мастерской Lexus
либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Список контрольных ламп и предупреждающих звуковых
сигналов
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
Контрольная лампа и предупреждающий звуковой сигнал
тормозной системы (красный индикатор )
*1
Ук азыва ет на :
• низкий уровень тормозной жидкости или
• неисправность тормозной системы
Эта лампа горит и в том случае , если не был выключен
стояночный тормоз . Если после полного выключения
стояночного тормоза лампа гаснет , система работает
нормально .
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение . Продолжение движения
может быть опасным .
Контрольная лампа тормозной системы (желтый
индикатор )
Ук азыва ет на неисправность в следующих системах :
• в рекуперативной системе торможения или
• тормозной системе с электронным управлением
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .

5828-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
Предупреждающий индикатор системы зарядки
аккумуляторной батареи
Ук азыва ет на неисправность в системе зарядки автомобиля
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение .
Контрольная лампа низкого давления масла в двигателе
Ук азыва ет на слишком низкое давление моторного масла
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение .
Индикатор неисправности
Ук азыва ет на неисправность в следующих системах :
• гибридная система ;
• электронная система управления двигателем ;
• электронная система управления дроссельной заслонкой
или
• система снижения токсичности выхлопа (при наличии )
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа SRS
Ук азыва ет на неисправность в следующих системах :
• система подушек безопасности SRS или
• система преднатяжения ремней безопасности
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа ABS
Ук азыва ет на неисправность в следующих системах :
• система ABS или
• система помощи при экстренном торможении
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия

5838-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)
8
При возникновении неисправности
Контрольная лампа системы электроусилителя рулевого
управления (предупреждающий звуковой сигнал )
Ук азыва ет на неисправность в системе EPS
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
(мигание )
( при наличии )
Контрольная лампа “PCS”
Ук азыва ет на неисправность в системе предаварийной
безопасности
Даже если система не является неисправной , контрольная
лампа сигнализирует следующее :
• Если система задействована , лампа часто мигает .
( → стр . 272)
• Если торможение перед аварией отключено , лампа горит
ровным светом . (→ стр . 273)
• Если система временно недоступна , лампа горит ровным
светом . (→ стр . 601)
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Индикатор пробуксовывания
Ук азыва ет на неисправность в следующих системах :
• система VSC;
• система TRC или
• вспомогательная система управления при трогании на
склоне
Индикатор мигает во время работы описанных выше систем
и /или ABS.
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
(при наличии )
Контрольная лампа системы автоматической регулировки
высоты света фар
Ук азыва ет на неисправность в системе автоматической
корректировки высоты света фар
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа высокой температуры охлаждающей
жидкости При повышении температуры охлаждающей жидкости
перестает мигать и горит постоянно
→ Остановитесь и проверьте . (→ стр . 645)
Контрольная
лампаКонтрольная лампа /подробные сведения /действия

5848-2. Действия в экстренных ситуациях
CT200h_OM_OM76144R_(RR)

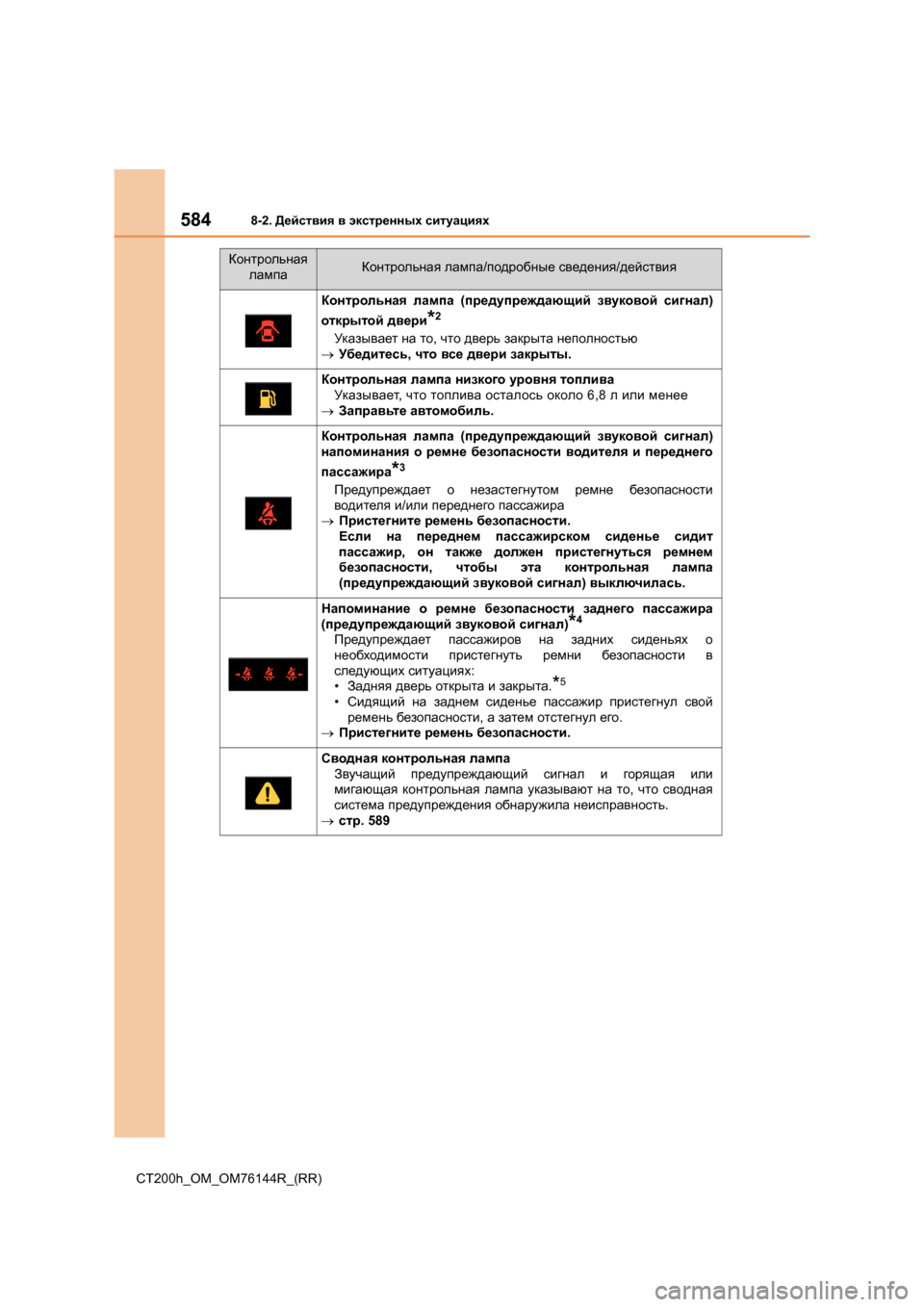

Контрольная лампа (предупреждающий звуковой сигнал )
открытой двери
*2
Ук азыва ет на то , что дверь закрыта неполностью
→ Убедитесь , что все двери закрыты .
Контрольная лампа низкого уровня топлива
Ук азывает , что топлива осталось около 6,8 л или менее
→ Заправьте автомобиль .
Контрольная лампа (предупреждающий звуковой сигнал )
напоминания о ремне безопасности водителя и переднего
пассажира
*3
Предупреждает о незастегнутом ремне безопасности
водителя и /или переднего пассажира
→ Пристегните ремень безопасности .
Если на переднем пассажирском сиденье сидит
пассажир , он также должен пристегнуться ремнем
безопасности , чтобы эта контрольная лампа
( предупреждающий звуковой сигнал ) выключилась .
Напоминание о ремне безопасности заднего пассажира
( предупреждающий звуковой сигнал )
*4
Предупреждает пассажиров на задних сиденьях о
необходимости пристегнуть ремни безопасности в
следующих ситуациях :
• Задняя дверь открыта и закрыта .
*5
•Сидящий на заднем сиденье пассажир пристегнул свой
ремень безопасности , а затем отстегнул его .
→ Пристегните ремень безопасности .
Сводная контрольная лампа
Звучащий предупреждающий сигнал и горящая или
мигающая контрольная лампа указывают на то , что сводная
система предупреждения обнаружила неисправность .
→ стр . 589
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
