2014 FIAT PUNTO Betriebsanleitung (in German)

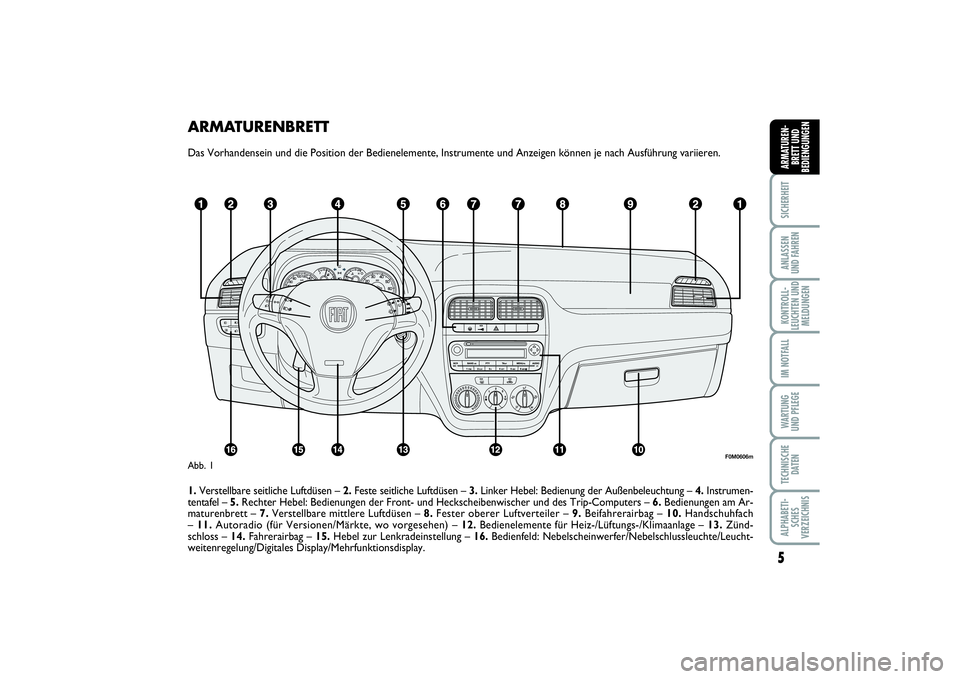

ARMATURENBRETTDas Vorhandensein und die Position der Bedienelemente, Instrumente und Anzeigen können je nach Ausführung variieren.
1.Verstellbare seitliche Luftdüsen – 2.Feste seitliche Luftdüsen – 3.Linker Hebel: Bedienung der Außenbeleuchtung – 4.Instrumen-
tentafel – 5.Rechter Hebel: Bedienungen der Front- und Heckscheibenwischer und des Trip-Computers – 6.Bedienungen am Ar-
maturenbrett – 7.Verstellbare mittlere Luftdüsen – 8.Fester oberer Luftverteiler – 9.Beifahrerairbag – 10.Handschuhfach
– 11.Autoradio (für Versionen/Märkte, wo vorgesehen) – 12.Bedienelemente für Heiz-/Lüftungs-/Klimaanlage – 13.Zünd-
schloss – 14.Fahrerairbag – 15. Hebel zur Lenkradeinstellung – 16.Bedienfeld: Nebelscheinwerfer/Nebelschlussleuchte/Leucht-
weitenregelung/Digitales Display/Mehrfunktionsdisplay.
5SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
F0M0606m
Abb. 1
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 5

6SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

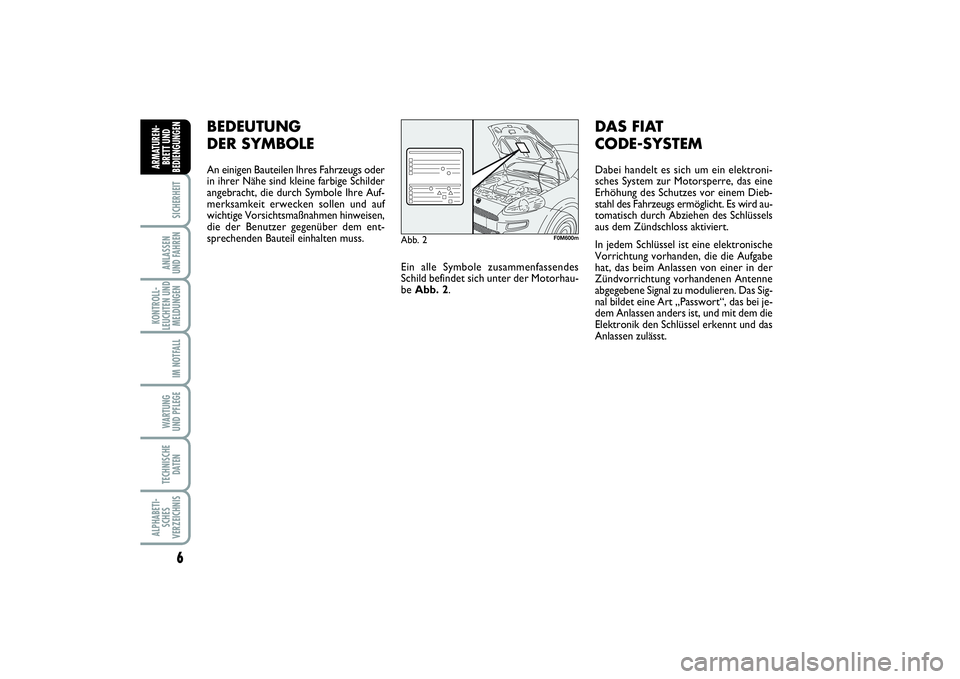

BEDEUTUNG
DER SYMBOLEAn einigen Bauteilen Ihres Fahrzeugs oder
in ihrer Nähe sind kleine farbige Schilder
angebracht, die durch Symbole Ihre Auf-
merksamkeit erwecken sollen und auf
wichtige Vorsichtsmaßnahmen hinweisen,
die der Benutzer gegenüber dem ent-
sprechenden Bauteil einhalten muss.
Ein alle Symbole zusammenfassendes
Schild befindet sich unter der Motorhau-
be Abb. 2.
DAS FIAT
CODE-SYSTEMDabei handelt es sich um ein elektroni-
sches System zur Motorsperre, das eine
Erhöhung des Schutzes vor einem Dieb-
stahl des Fahrzeugs ermöglicht. Es wird au-
tomatisch durch Abziehen des Schlüssels
aus dem Zündschloss aktiviert.
In jedem Schlüssel ist eine elektronische
Vorrichtung vorhanden, die die Aufgabe
hat, das beim Anlassen von einer in der
Zündvorrichtung vorhandenen Antenne
abgegebene Signal zu modulieren. Das Sig-
nal bildet eine Art „Passwort“, das bei je-
dem Anlassen anders ist, und mit dem die
Elektronik den Schlüssel erkennt und das
Anlassen zulässt.
Abb. 2
F0M600m
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 6

7SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
In diesem Fall den Zündschlüssel auf
STOPund anschließend auf MARdre-
hen; wenn die Sperre weiterhin besteht,
erneut mit den anderen mitgelieferten
Schlüsseln versuchen. Sollte der Motor
auch jetzt noch nicht anspringen, wenden
Sie sich bitte an das Fiat Kundendienstnetz.Aufleuchten der Kontrollleuchte
Y
während der Fahrt
❒
Leuchtet die Kontrollleuchte
Y
,
bedeutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. wegen ei-
nes Spannungsabfalls).
❒
Sollte die Kontrollleuchte
Y
weiter-
hin eingeschaltet bleiben, wenden Sie
sich bitte an das Fiat Kundendienstnetz.
Gewalteinwirkung auf den
Schlüssel kann die elektroni-
schen Bauteile darin beschä-
digen.

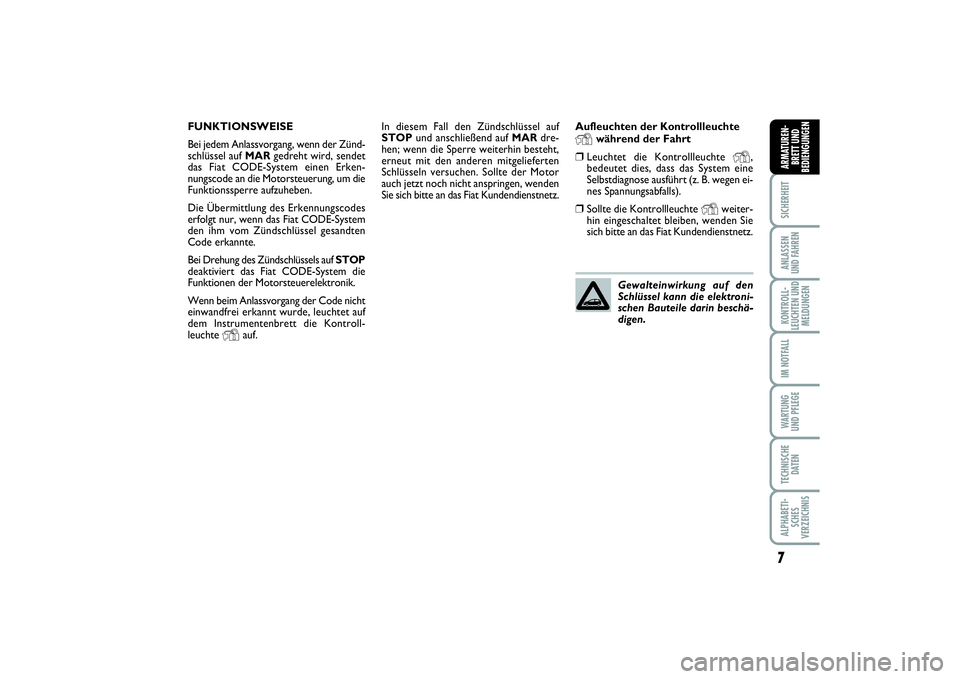

FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zünd-
schlüssel auf MAR gedreht wird, sendet
das Fiat CODE-System einen Erken-
nungscode an die Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Fiat CODE-System
den ihm vom Zündschlüssel gesandten
Code erkannte.
Bei Drehung des Zündschlüssels auf STOP
deaktiviert das Fiat CODE-System die
Funktionen der Motorsteuerelektronik.
Wenn beim Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
dem Instrumentenbrett die Kontroll-
leuchte
Y
auf.
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 7

8SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

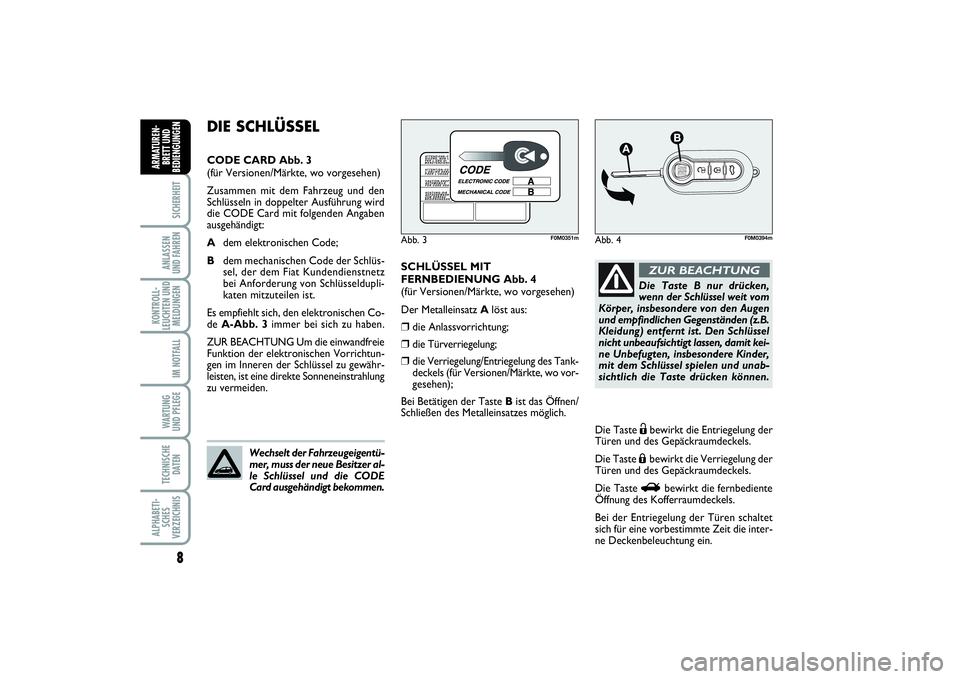

SCHLÜSSEL MIT
FERNBEDIENUNG Abb. 4
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz Alöst aus:❒
die Anlassvorrichtung;
❒
die Türverriegelung;
❒
die Verriegelung/Entriegelung des Tank-
deckels (für Versionen/Märkte, wo vor-
gesehen);
Bei Betätigen der Taste Bist das Öffnen/
Schließen des Metalleinsatzes möglich.
Die Taste
Ëbewirkt die Entriegelung der
Türen und des Gepäckraumdeckels.
Die Taste Ábewirkt die Verriegelung der
Türen und des Gepäckraumdeckels.
Die Taste R
bewirkt die fernbediente
Öffnung des Kofferraumdeckels.
Bei der Entriegelung der Türen schaltet
sich für eine vorbestimmte Zeit die inter-
ne Deckenbeleuchtung ein.
DIE SCHLÜSSELCODE CARD Abb. 3
(für Versionen/Märkte, wo vorgesehen)
Zusammen mit dem Fahrzeug und den
Schlüsseln in doppelter Ausführung wird
die CODE Card mit folgenden Angaben
ausgehändigt:
Adem elektronischen Code;
Bdem mechanischen Code der Schlüs-
sel, der dem Fiat Kundendienstnetz
bei Anforderung von Schlüsseldupli-
katen mitzuteilen ist.
Es empfiehlt sich, den elektronischen Co-
de A-Abb. 3immer bei sich zu haben.
ZUR BEACHTUNG Um die einwandfreie
Funktion der elektronischen Vorrichtun-
gen im Inneren der Schlüssel zu gewähr-
leisten, ist eine direkte Sonneneinstrahlung
zu vermeiden.
Wechselt der Fahrzeugeigentü-
mer, muss der neue Besitzer al-
le Schlüssel und die CODE
Card ausgehändigt bekommen.
Abb. 3
F0M0351m
Die Taste B nur drücken,
wenn der Schlüssel weit vom
Körper, insbesondere von den Augen
und empfindlichen Gegenständen (z.B.
Kleidung) entfernt ist. Den Schlüssel
nicht unbeaufsichtigt lassen, damit kei-
ne Unbefugten, insbesondere Kinder,
mit dem Schlüssel spielen und unab-
sichtlich die Taste drücken können.ZUR BEACHTUNG
Abb. 4
F0M0394m
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 8

9SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

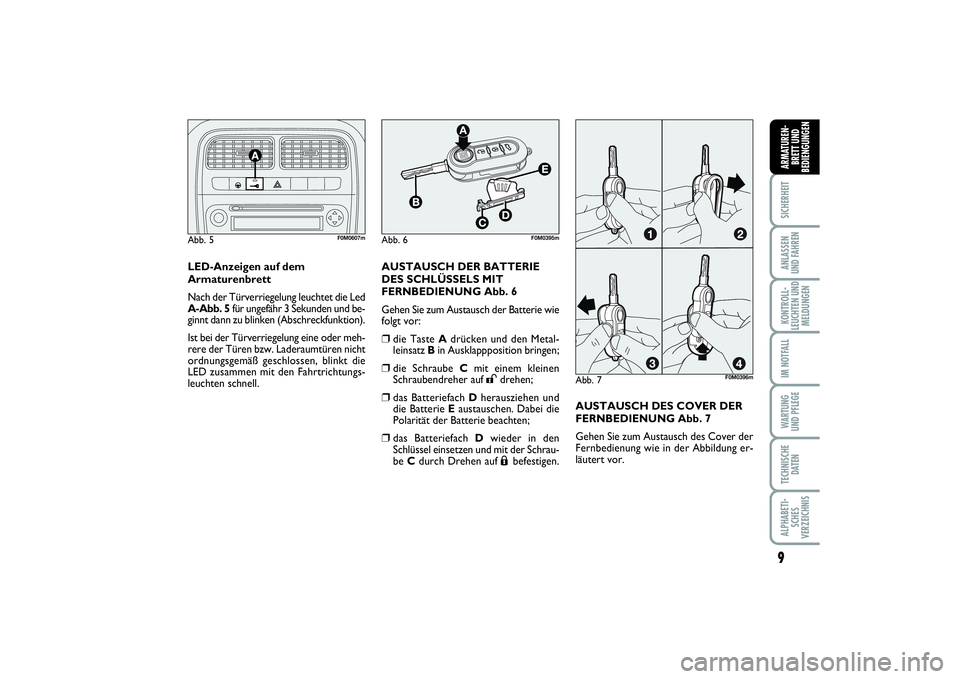

LED-Anzeigen auf dem
Armaturenbrett
Nach der Türverriegelung leuchtet die Led
A-Abb. 5für ungefähr 3 Sekunden und be-
ginnt dann zu blinken (Abschreckfunktion).
Ist bei der Türverriegelung eine oder meh-
rere der Türen bzw. Laderaumtüren nicht
ordnungsgemäß geschlossen, blinkt die
LED zusammen mit den Fahrtrichtungs-
leuchten schnell.Abb. 5
F0M0607m
Abb. 7
Abb. 6
F0M0395m
F0M0396m
AUSTAUSCH DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG Abb. 6
Gehen Sie zum Austausch der Batterie wie
folgt vor:❒
die Taste Adrücken und den Metal-
leinsatz Bin Ausklappposition bringen;
❒
die Schraube Cmit einem kleinen
Schraubendreher auf
:
drehen;
❒
das Batteriefach Dherausziehen und
die Batterie Eaustauschen. Dabei die
Polarität der Batterie beachten;
❒
das Batteriefach Dwieder in den
Schlüssel einsetzen und mit der Schrau-
be Cdurch Drehen auf
Á
befestigen.AUSTAUSCH DES COVER DER
FERNBEDIENUNG Abb. 7
Gehen Sie zum Austausch des Cover der
Fernbedienung wie in der Abbildung er-
läutert vor.
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 9

10SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

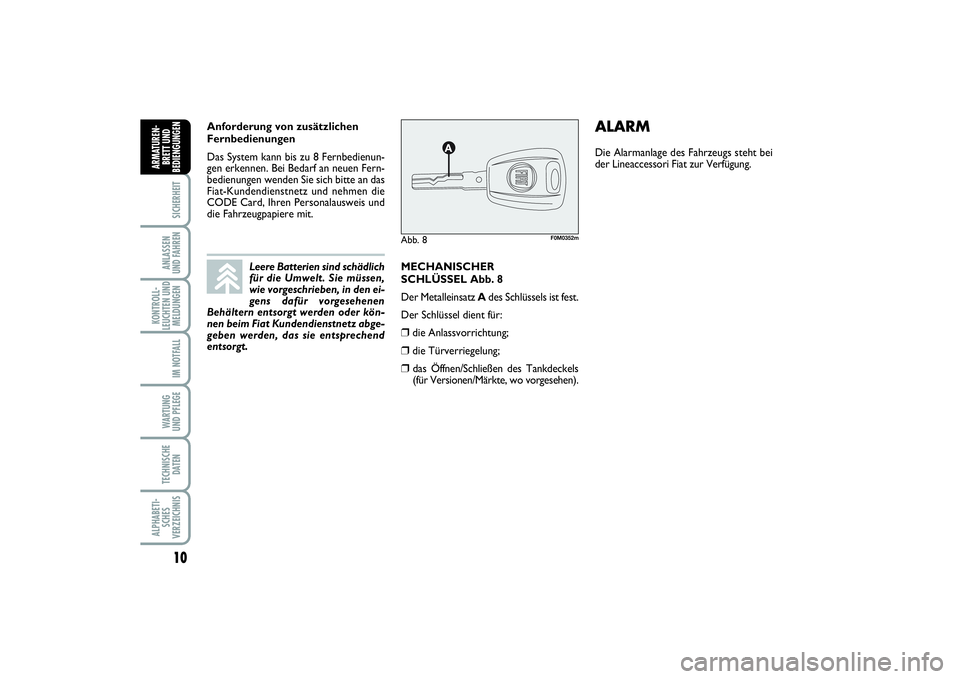

MECHANISCHER
SCHLÜSSEL Abb. 8
Der Metalleinsatz Ades Schlüssels ist fest.
Der Schlüssel dient für:❒
die Anlassvorrichtung;
❒
die Türverriegelung;
❒
das Öffnen/Schließen des Tankdeckels
(für Versionen/Märkte, wo vorgesehen).
Abb. 8
F0M0352m
ALARMDie Alarmanlage des Fahrzeugs steht bei
der Lineaccessori Fiat zur Verfügung.
Leere Batterien sind schädlich
für die Umwelt. Sie müssen,
wie vorgeschrieben, in den ei-
gens dafür vorgesehenen
Behältern entsorgt werden oder kön-
nen beim Fiat Kundendienstnetz abge-
geben werden, das sie entsprechend
entsorgt.
Anforderung von zusätzlichen
Fernbedienungen
Das System kann bis zu 8 Fernbedienun-
gen erkennen. Bei Bedarf an neuen Fern-
bedienungen wenden Sie sich bitte an das
Fiat-Kundendienstnetz und nehmen die
CODE Card, Ihren Personalausweis und
die Fahrzeugpapiere mit.
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 10

11
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

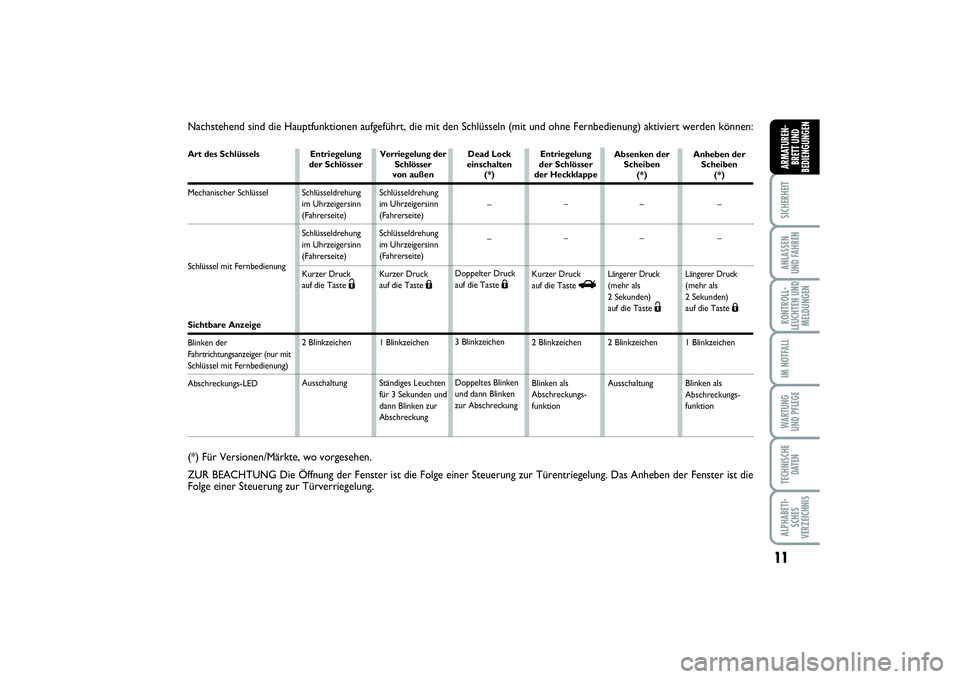

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:Art des SchlüsselsMechanischer Schlüssel Schlüssel mit Fernbedienung Sichtbare Anzeige
Blinken der Fahrtrichtungsanzeiger (nur mitSchlüssel mit Fernbedienung)
Abschreckungs-LED
Entriegelung
der Schlösser
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Ë
2 Blinkzeichen
AusschaltungVerriegelung der
Schlösser
von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Ständiges Leuchten
für 3 Sekunden und
dann Blinken zur
AbschreckungDead Lock
einschalten
(*)
–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppeltes Blinken
und dann Blinken
zur AbschreckungEntriegelung
der Schlösser
der Heckklappe
–
–
Kurzer Druck
auf die Taste
R
2 Blinkzeichen
Blinken als
Abschreckungs-
funktion
(*) Für Versionen/Märkte, wo vorgesehen.
ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster ist die
Folge einer Steuerung zur Türverriegelung.
Absenken der
Scheiben
(*)
–
–Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Ë
2 Blinkzeichen
AusschaltungAnheben der
Scheiben
(*)
–
–
Längerer Druck(mehr als
2 Sekunden)
auf die Taste
Á
1 Blinkzeichen
Blinken als
Abschreckungs-
funktion
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 11

12SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

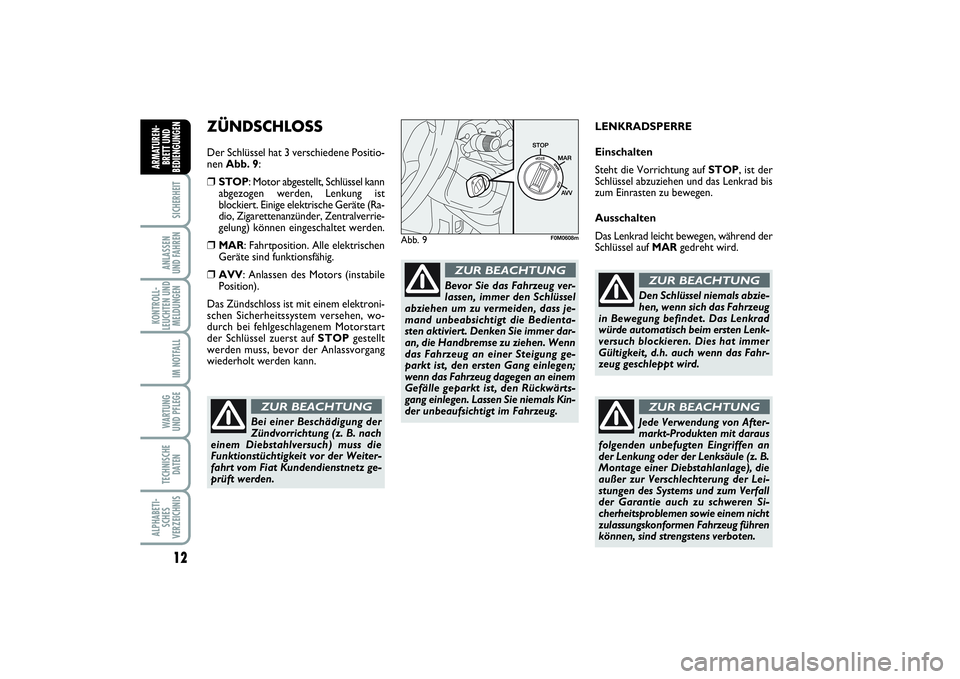

ZÜNDSCHLOSSDer Schlüssel hat 3 verschiedene Positio-
nen Abb. 9:❒
STOP: Motor abgestellt, Schlüssel kann
abgezogen werden, Lenkung ist
blockiert. Einige elektrische Geräte (Ra-
dio, Zigarettenanzünder, Zentralverrie-
gelung) können eingeschaltet werden.
❒
MAR: Fahrtposition. Alle elektrischen
Geräte sind funktionsfähig.
❒
AVV: Anlassen des Motors (instabile
Position).
Das Zündschloss ist mit einem elektroni-
schen Sicherheitssystem versehen, wo-
durch bei fehlgeschlagenem Motorstart
der Schlüssel zuerst auf STOPgestellt
werden muss, bevor der Anlassvorgang
wiederholt werden kann.LENKRADSPERRE
Einschalten
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad bis
zum Einrasten zu bewegen.
Ausschalten
Das Lenkrad leicht bewegen, während der
Schlüssel auf MARgedreht wird.
Bei einer Beschädigung der
Zündvorrichtung (z. B. nach
einem Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiter-
fahrt vom Fiat Kundendienstnetz ge-
prüft werden.ZUR BEACHTUNG
Bevor Sie das Fahrzeug ver-
lassen, immer den Schlüssel
abziehen um zu vermeiden, dass je-
mand unbeabsichtigt die Bedienta-
sten aktiviert. Denken Sie immer dar-
an, die Handbremse zu ziehen. Wenn
das Fahrzeug an einer Steigung ge-
parkt ist, den ersten Gang einlegen;
wenn das Fahrzeug dagegen an einem
Gefälle geparkt ist, den Rückwärts-
gang einlegen. Lassen Sie niemals Kin-
der unbeaufsichtigt im Fahrzeug. ZUR BEACHTUNG
Abb. 9
F0M0608m
Den Schlüssel niemals abzie-
hen, wenn sich das Fahrzeug
in Bewegung befindet. Das Lenkrad
würde automatisch beim ersten Lenk-
versuch blockieren. Dies hat immer
Gültigkeit, d.h. auch wenn das Fahr-
zeug geschleppt wird.ZUR BEACHTUNGJede Verwendung von After-
markt-Produkten mit daraus
folgenden unbefugten Eingriffen an
der Lenkung oder der Lenksäule (z. B.
Montage einer Diebstahlanlage), die
außer zur Verschlechterung der Lei-
stungen des Systems und zum Verfall
der Garantie auch zu schweren Si-
cherheitsproblemen sowie einem nicht
zulassungskonformen Fahrzeug führen
können, sind strengstens verboten.ZUR BEACHTUNG
001-032 PUNTO POP 1ed D 30/08/13 08.57 Pagina 12
