2014 FIAT PUNTO Betriebsanleitung (in German)

85
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

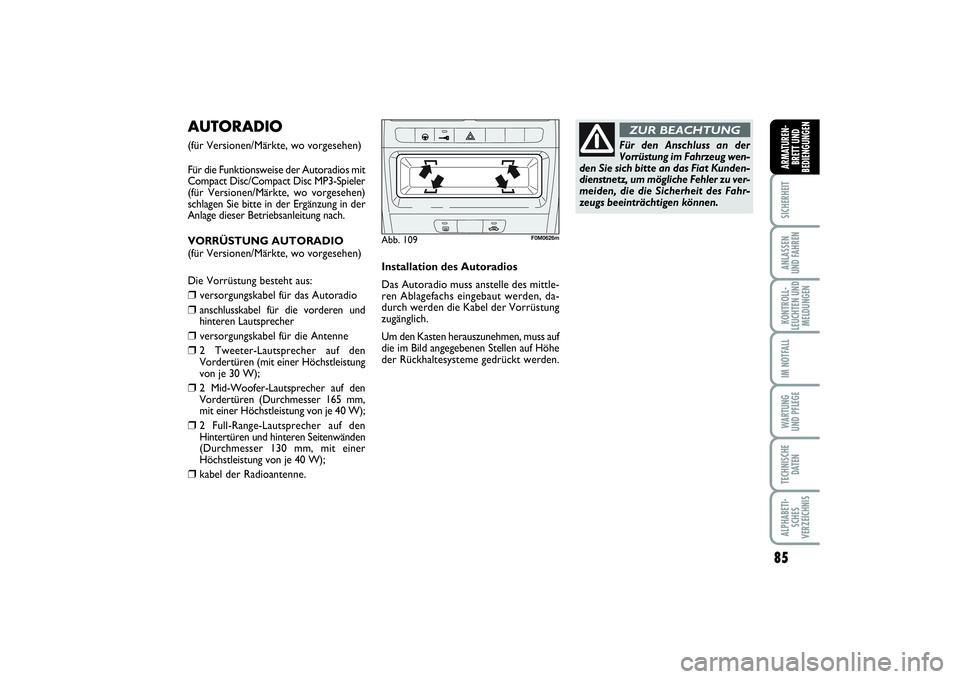

AUTORADIO(für Versionen/Märkte, wo vorgesehen)
Für die Funktionsweise der Autoradios mit
Compact Disc/Compact Disc MP3-Spieler
(für Versionen/Märkte, wo vorgesehen)
schlagen Sie bitte in der Ergänzung in der
Anlage dieser Betriebsanleitung nach.
VORRÜSTUNG AUTORADIO
(für Versionen/Märkte, wo vorgesehen)
Die Vorrüstung besteht aus:❒
versorgungskabel für das Autoradio
❒
anschlusskabel für die vorderen und
hinteren Lautsprecher
❒
versorgungskabel für die Antenne
❒
2 Tweeter-Lautsprecher auf den
Vordertüren (mit einer Höchstleistung
von je 30 W);
❒
2 Mid-Woofer-Lautsprecher auf den
Vordertüren (Durchmesser 165 mm,
mit einer Höchstleistung von je 40 W);
❒
2 Full-Range-Lautsprecher auf den
Hintertüren und hinteren Seitenwänden
(Durchmesser 130 mm, mit einer
Höchstleistung von je 40 W);
❒
kabel der Radioantenne.Installation des Autoradios
Das Autoradio muss anstelle des mittle-
ren Ablagefachs eingebaut werden, da-
durch werden die Kabel der Vorrüstung
zugänglich.
Um den Kasten herauszunehmen, muss auf
die im Bild angegebenen Stellen auf Höhe
der Rückhaltesysteme gedrückt werden.
Abb. 109
F0M0626m
Für den Anschluss an der
Vorrüstung im Fahrzeug wen-
den Sie sich bitte an das Fiat Kunden-
dienstnetz, um mögliche Fehler zu ver-
meiden, die die Sicherheit des Fahr-
zeugs beeinträchtigen können.ZUR BEACHTUNG
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 85

86SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

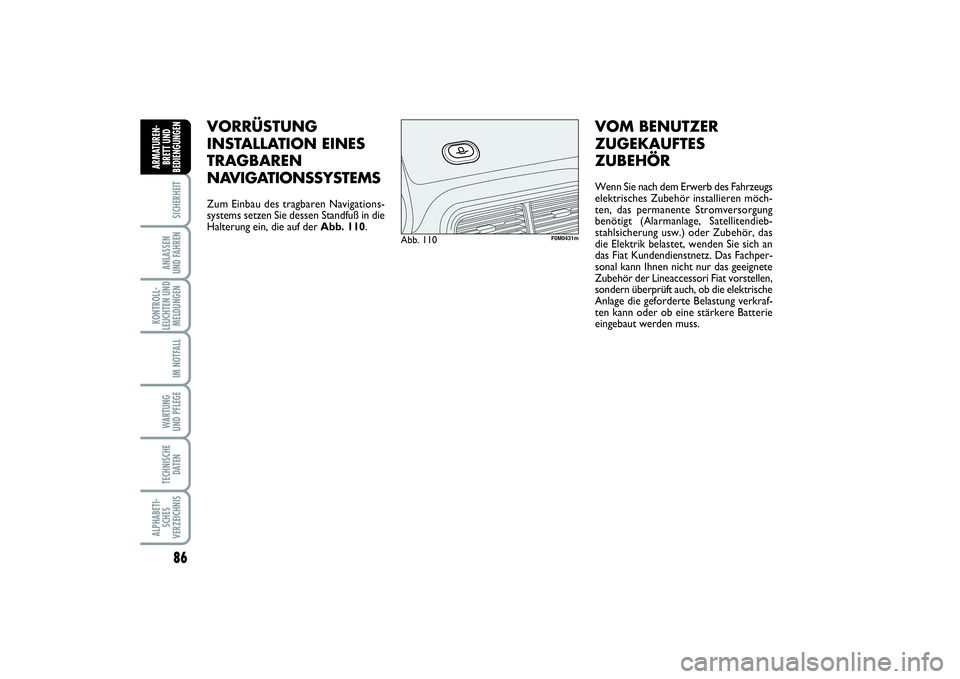

VORRÜSTUNG
INSTALLATION EINES
TRAGBAREN
NAVIGATIONSSYSTEMS Zum Einbau des tragbaren Navigations-
systems setzen Sie dessen Standfuß in die
Halterung ein, die auf der Abb. 110.
Abb. 110
F0M0431m
VOM BENUTZER
ZUGEKAUFTES
ZUBEHÖRWenn Sie nach dem Erwerb des Fahrzeugs
elektrisches Zubehör installieren möch-
ten, das permanente Stromversorgung
benötigt (Alarmanlage, Satellitendieb-
stahlsicherung usw.) oder Zubehör, das
die Elektrik belastet, wenden Sie sich an
das Fiat Kundendienstnetz. Das Fachper-
sonal kann Ihnen nicht nur das geeignete
Zubehör der Lineaccessori Fiat vorstellen,
sondern überprüft auch, ob die elektrische
Anlage die geforderte Belastung verkraf-
ten kann oder ob eine stärkere Batterie
eingebaut werden muss.
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 86

87
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

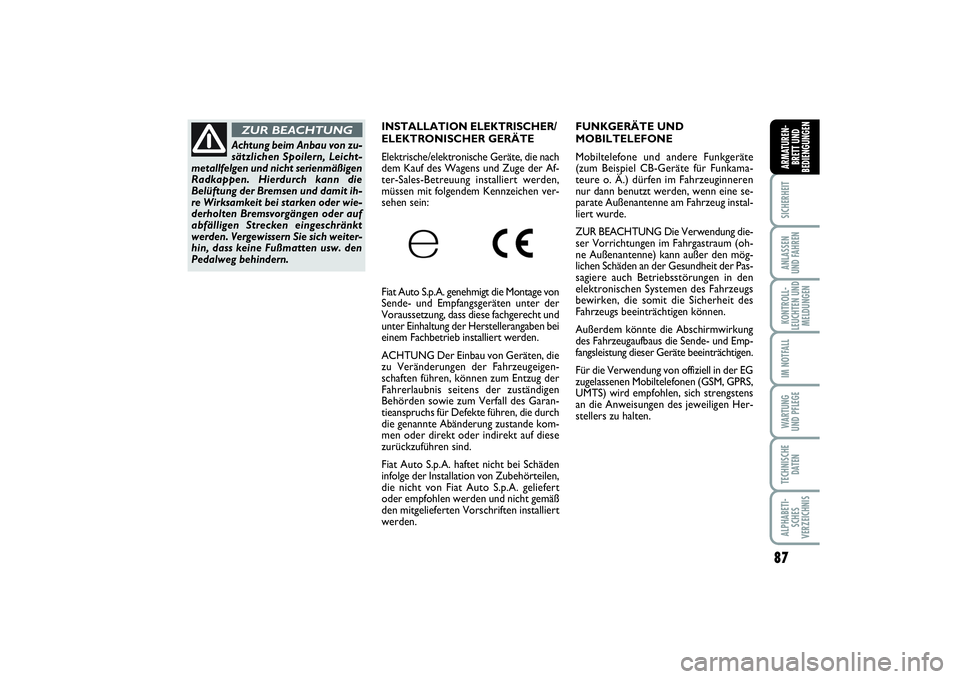

FUNKGERÄTE UND
MOBILTELEFONE
Mobiltelefone und andere Funkgeräte
(zum Beispiel CB-Geräte für Funkama-
teure o. Ä.) dürfen im Fahrzeuginneren
nur dann benutzt werden, wenn eine se-
parate Außenantenne am Fahrzeug instal-
liert wurde.
ZUR BEACHTUNG Die Verwendung die-
ser Vorrichtungen im Fahrgastraum (oh-
ne Außenantenne) kann außer den mög-
lichen Schäden an der Gesundheit der Pas-
sagiere auch Betriebsstörungen in den
elektronischen Systemen des Fahrzeugs
bewirken, die somit die Sicherheit des
Fahrzeugs beeinträchtigen können.
Außerdem könnte die Abschirmwirkung
des Fahrzeugaufbaus die Sende- und Emp-
fangsleistung dieser Geräte beeinträchtigen.
Für die Verwendung von offiziell in der EG
zugelassenen Mobiltelefonen (GSM, GPRS,
UMTS) wird empfohlen, sich strengstens
an die Anweisungen des jeweiligen Her-
stellers zu halten.
Achtung beim Anbau von zu-
sätzlichen Spoilern, Leicht-
metallfelgen und nicht serienmäßigen
Radkappen. Hierdurch kann die
Belüftung der Bremsen und damit ih-
re Wirksamkeit bei starken oder wie-
derholten Bremsvorgängen oder auf
abfälligen Strecken eingeschränkt
werden. Vergewissern Sie sich weiter-
hin, dass keine Fußmatten usw. den
Pedalweg behindern.ZUR BEACHTUNG
INSTALLATION ELEKTRISCHER/
ELEKTRONISCHER GERÄTE
Elektrische/elektronische Geräte, die nach
dem Kauf des Wagens und Zuge der Af-
ter-Sales-Betreuung installiert werden,
müssen mit folgendem Kennzeichen ver-
sehen sein:
Fiat Auto S.p.A. genehmigt die Montage von
Sende- und Empfangsgeräten unter der
Voraussetzung, dass diese fachgerecht und
unter Einhaltung der Herstellerangaben bei
einem Fachbetrieb installiert werden.
ACHTUNG Der Einbau von Geräten, die
zu Veränderungen der Fahrzeugeigen-
schaften führen, können zum Entzug der
Fahrerlaubnis seitens der zuständigen
Behörden sowie zum Verfall des Garan-
tieanspruchs für Defekte führen, die durch
die genannte Abänderung zustande kom-
men oder direkt oder indirekt auf diese
zurückzuführen sind.
Fiat Auto S.p.A. haftet nicht bei Schäden
infolge der Installation von Zubehörteilen,
die nicht von Fiat Auto S.p.A. geliefert
oder empfohlen werden und nicht gemäß
den mitgelieferten Vorschriften installiert
werden.
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 87

88SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

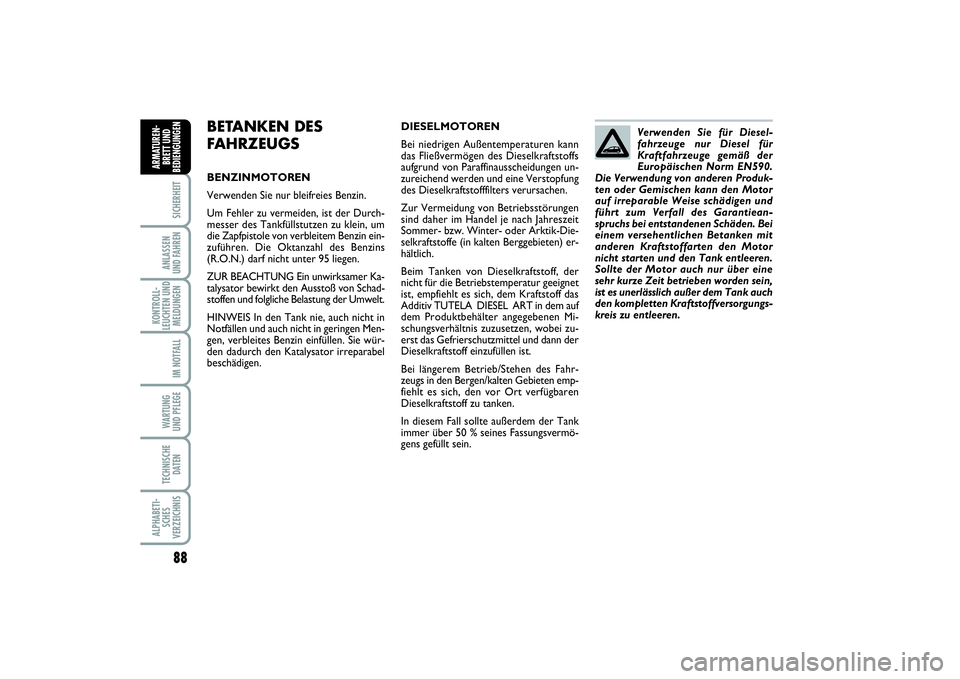

BETANKEN DES
FAHRZEUGSBENZINMOTOREN
Verwenden Sie nur bleifreies Benzin.
Um Fehler zu vermeiden, ist der Durch-
messer des Tankfüllstutzen zu klein, um
die Zapfpistole von verbleitem Benzin ein-
zuführen. Die Oktanzahl des Benzins
(R.O.N.) darf nicht unter 95 liegen.
ZUR BEACHTUNG Ein unwirksamer Ka-
talysator bewirkt den Ausstoß von Schad-
stoffen und folgliche Belastung der Umwelt.
HINWEIS In den Tank nie, auch nicht in
Notfällen und auch nicht in geringen Men-
gen, verbleites Benzin einfüllen. Sie wür-
den dadurch den Katalysator irreparabel
beschädigen.DIESELMOTOREN
Bei niedrigen Außentemperaturen kann
das Fließvermögen des Dieselkraftstoffs
aufgrund von Paraffinausscheidungen un-
zureichend werden und eine Verstopfung
des Dieselkraftstofffilters verursachen.
Zur Vermeidung von Betriebsstörungen
sind daher im Handel je nach Jahreszeit
Sommer- bzw. Winter- oder Arktik-Die-
selkraftstoffe (in kalten Berggebieten) er-
hältlich.
Beim Tanken von Dieselkraftstoff, der
nicht für die Betriebstemperatur geeignet
ist, empfiehlt es sich, dem Kraftstoff das
Additiv TUTELA DIESEL ART in dem auf
dem Produktbehälter angegebenen Mi-
schungsverhältnis zuzusetzen, wobei zu-
erst das Gefrierschutzmittel und dann der
Dieselkraftstoff einzufüllen ist.
Bei längerem Betrieb/Stehen des Fahr-
zeugs in den Bergen/kalten Gebieten emp-
fiehlt es sich, den vor Ort verfügbaren
Dieselkraftstoff zu tanken.
In diesem Fall sollte außerdem der Tank
immer über 50 % seines Fassungsvermö-
gens gefüllt sein.Verwenden Sie für Diesel-
fahrzeuge nur Diesel für
Kraftfahrzeuge gemäß der
Europäischen Norm EN590.
Die Verwendung von anderen Produk-
ten oder Gemischen kann den Motor
auf irreparable Weise schädigen und
führt zum Verfall des Garantiean-
spruchs bei entstandenen Schäden. Bei
einem versehentlichen Betanken mit
anderen Kraftstoffarten den Motor
nicht starten und den Tank entleeren.
Sollte der Motor auch nur über eine
sehr kurze Zeit betrieben worden sein,
ist es unerlässlich außer dem Tank auch
den kompletten Kraftstoffversorgungs-
kreis zu entleeren.
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 88

89
SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN

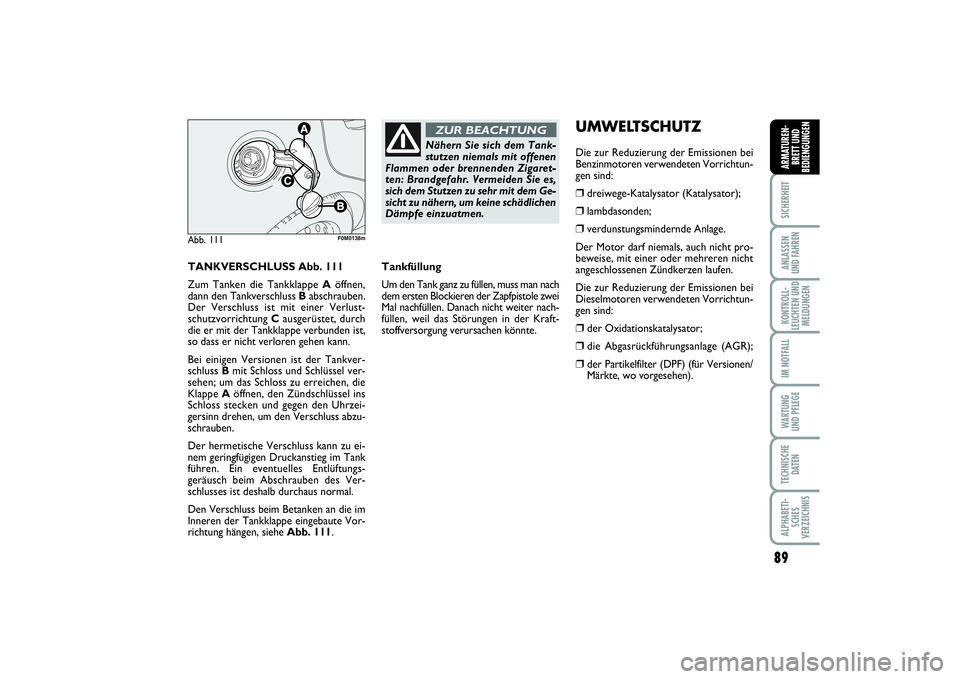

TANKVERSCHLUSS Abb. 111
Zum Tanken die Tankklappe Aöffnen,
dann den Tankverschluss Babschrauben.
Der Verschluss ist mit einer Verlust-
schutzvorrichtung Causgerüstet, durch
die er mit der Tankklappe verbunden ist,
so dass er nicht verloren gehen kann.
Bei einigen Versionen ist der Tankver-
schluss Bmit Schloss und Schlüssel ver-
sehen; um das Schloss zu erreichen, die
Klappe Aöffnen, den Zündschlüssel ins
Schloss stecken und gegen den Uhrzei-
gersinn drehen, um den Verschluss abzu-
schrauben.
Der hermetische Verschluss kann zu ei-
nem geringfügigen Druckanstieg im Tank
führen. Ein eventuelles Entlüftungs-
geräusch beim Abschrauben des Ver-
schlusses ist deshalb durchaus normal.
Den Verschluss beim Betanken an die im
Inneren der Tankklappe eingebaute Vor-
richtung hängen, siehe Abb. 111.Abb. 111
F0M0138m
Nähern Sie sich dem Tank-
stutzen niemals mit offenen
Flammen oder brennenden Zigaret-
ten: Brandgefahr. Vermeiden Sie es,
sich dem Stutzen zu sehr mit dem Ge-
sicht zu nähern, um keine schädlichen
Dämpfe einzuatmen.ZUR BEACHTUNG
Tankfüllung
Um den Tank ganz zu füllen, muss man nach
dem ersten Blockieren der Zapfpistole zwei
Mal nachfüllen. Danach nicht weiter nach-
füllen, weil das Störungen in der Kraft-
stoffversorgung verursachen könnte.
UMWELTSCHUTZDie zur Reduzierung der Emissionen bei
Benzinmotoren verwendeten Vorrichtun-
gen sind:❒
dreiwege-Katalysator (Katalysator);
❒
lambdasonden;
❒
verdunstungsmindernde Anlage.
Der Motor darf niemals, auch nicht pro-
beweise, mit einer oder mehreren nicht
angeschlossenen Zündkerzen laufen.
Die zur Reduzierung der Emissionen bei
Dieselmotoren verwendeten Vorrichtun-
gen sind:
❒
der Oxidationskatalysator;
❒
die Abgasrückführungsanlage (AGR);
❒
der Partikelfilter (DPF) (für Versionen/
Märkte, wo vorgesehen).
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 89

90SICHERHEITANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWA RT U N G
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
Bei seinem normalen Betrieb
entwickelt der Katalysator
hohe Temperaturen. Das Fahrzeug
deshalb nicht auf brennbarem Mate-
rial (Gras, trockenes Laub, Tannen-
nadeln usw.) parken: Brandgefahr.ZUR BEACHTUNG

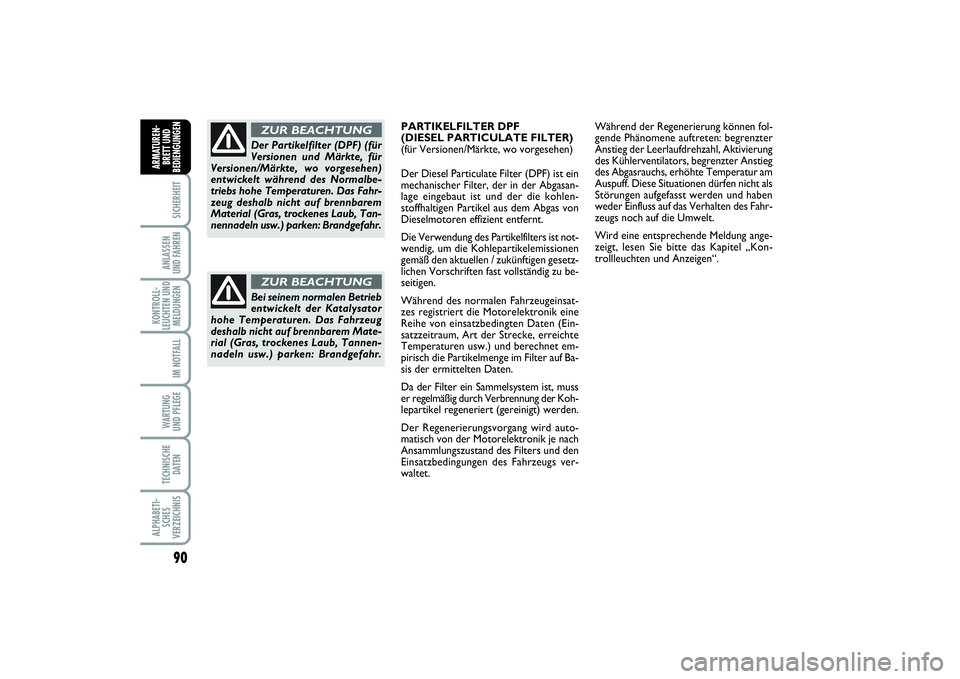

PARTIKELFILTER DPF
(DIESEL PARTICULATE FILTER)
(für Versionen/Märkte, wo vorgesehen)
Der Diesel Particulate Filter (DPF) ist ein
mechanischer Filter, der in der Abgasan-
lage eingebaut ist und der die kohlen-
stoffhaltigen Partikel aus dem Abgas von
Dieselmotoren effizient entfernt.
Die Verwendung des Partikelfilters ist not-
wendig, um die Kohlepartikelemissionen
gemäß den aktuellen / zukünftigen gesetz-
lichen Vorschriften fast vollständig zu be-
seitigen.
Während des normalen Fahrzeugeinsat-
zes registriert die Motorelektronik eine
Reihe von einsatzbedingten Daten (Ein-
satzzeitraum, Art der Strecke, erreichte
Temperaturen usw.) und berechnet em-
pirisch die Partikelmenge im Filter auf Ba-
sis der ermittelten Daten.
Da der Filter ein Sammelsystem ist, muss
er regelmäßig durch Verbrennung der Koh-
lepartikel regeneriert (gereinigt) werden.
Der Regenerierungsvorgang wird auto-
matisch von der Motorelektronik je nach
Ansammlungszustand des Filters und den
Einsatzbedingungen des Fahrzeugs ver-
waltet.Während der Regenerierung können fol-
gende Phänomene auftreten: begrenzter
Anstieg der Leerlaufdrehzahl, Aktivierung
des Kühlerventilators, begrenzter Anstieg
des Abgasrauchs, erhöhte Temperatur am
Auspuff. Diese Situationen dürfen nicht als
Störungen aufgefasst werden und haben
weder Einfluss auf das Verhalten des Fahr-
zeugs noch auf die Umwelt.
Wird eine entsprechende Meldung ange-
zeigt, lesen Sie bitte das Kapitel „Kon-
trollleuchten und Anzeigen“.
Der Partikelfilter (DPF) (für
Versionen und Märkte, für
Versionen/Märkte, wo vorgesehen)
entwickelt während des Normalbe-
triebs hohe Temperaturen. Das Fahr-
zeug deshalb nicht auf brennbarem
Material (Gras, trockenes Laub, Tan-
nennadeln usw.) parken: Brandgefahr.ZUR BEACHTUNG
070-090 PUNTO POP 1ed D 24/09/13 14.05 Pagina 90

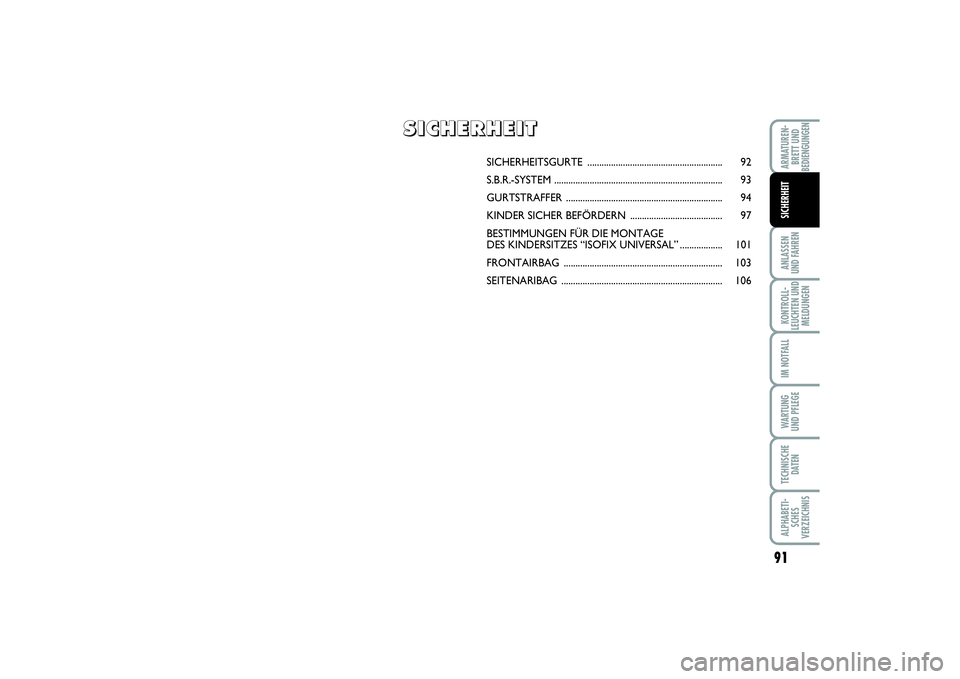

91
ANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGENSICHERHEIT
SICHERHEITSGURTE ......................................................... 92
S.B.R.-SYSTEM ....................................................................... 93
GURTSTRAFFER .................................................................. 94
KINDER SICHER BEFÖRDERN ....................................... 97
BESTIMMUNGEN FÜR DIE MONTAGE
DES KINDERSITZES “ISOFIX UNIVERSAL”.................. 101
FRONTAIRBAG ................................................................... 103
SEITENARIBAG .................................................................... 106
S S
I I
C C
H H
E E
R R
H H
E E
I I
T T
091-110 PUNTO POP 1ed D 24/09/13 14.11 Pagina 91

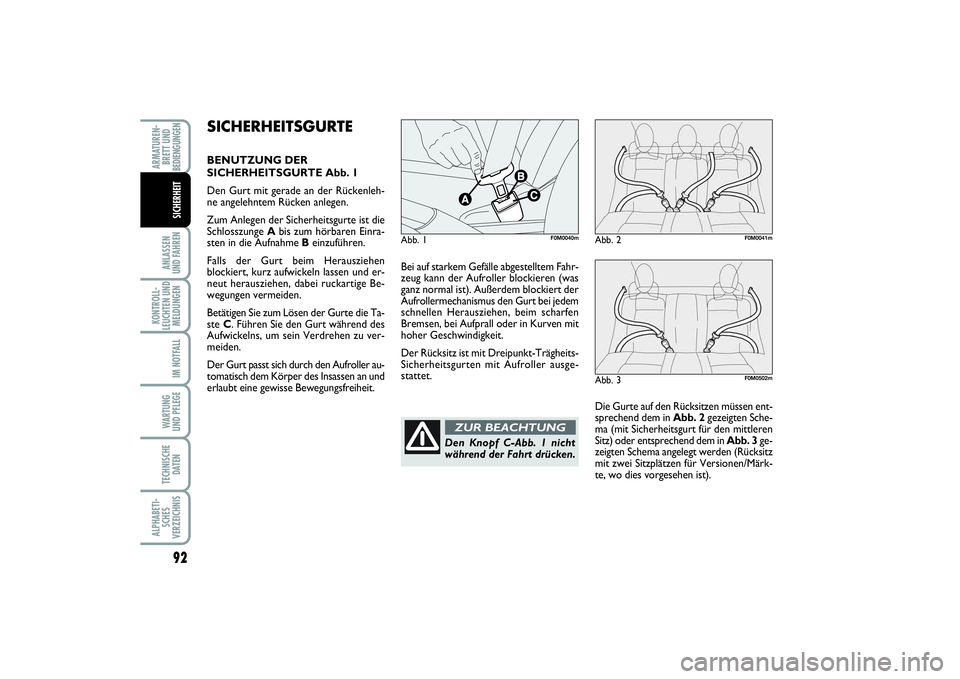

92ANLASSEN
UND FAHRENKONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALLWARTUNG
UND PFLEGETECHNISCHE
DATENALPHABETI-
SCHES
VERZEICHNISARMATUREN-
BRETT UND
BEDIENGUNGEN
SICHERHEIT
Bei auf starkem Gefälle abgestelltem Fahr-
zeug kann der Aufroller blockieren (was
ganz normal ist). Außerdem blockiert der
Aufrollermechanismus den Gurt bei jedem
schnellen Herausziehen, beim scharfen
Bremsen, bei Aufprall oder in Kurven mit
hoher Geschwindigkeit.
Der Rücksitz ist mit Dreipunkt-Trägheits-
Sicherheitsgurten mit Aufroller ausge-
stattet.
Die Gurte auf den Rücksitzen müssen ent-
sprechend dem in Abb. 2gezeigten Sche-
ma (mit Sicherheitsgurt für den mittleren
Sitz) oder entsprechend dem in Abb. 3ge-
zeigten Schema angelegt werden (Rücksitz
mit zwei Sitzplätzen für Versionen/Märk-
te, wo dies vorgesehen ist).
SICHERHEITSGURTEBENUTZUNG DER
SICHERHEITSGURTE Abb. 1
Den Gurt mit gerade an der Rückenleh-
ne angelehntem Rücken anlegen.
Zum Anlegen der Sicherheitsgurte ist die
Schlosszunge Abis zum hörbaren Einra-
sten in die Aufnahme Beinzuführen.
Falls der Gurt beim Herausziehen
blockiert, kurz aufwickeln lassen und er-
neut herausziehen, dabei ruckartige Be-
wegungen vermeiden.
Betätigen Sie zum Lösen der Gurte die Ta-
ste C. Führen Sie den Gurt während des
Aufwickelns, um sein Verdrehen zu ver-
meiden.
Der Gurt passt sich durch den Aufroller au-
tomatisch dem Körper des Insassen an und
erlaubt eine gewisse Bewegungsfreiheit.
Abb. 1
F0M0040m
Abb. 2
F0M0041m
Abb. 3
F0M0502m
Den Knopf C-Abb. 1 nicht
während der Fahrt drücken.ZUR BEACHTUNG
091-110 PUNTO POP 1ed D 24/09/13 14.11 Pagina 92
