2014 CITROEN DS3 Instrukcja obsługi (in Polish)

215
Informacje praktyczne
Wymiana żarówek świateł drogowych
)Zdjąć pokrywę, pociągając za występ.
)Odłączyć złącze żarówki.)Odsunąć sprężyny, aby odblokować
żarówkę. )Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.
Wymiana żarówek światełpozycyjnych
)
Zdjąć pokrywę, pociągając za występ.
)
Pociągnąć oprawę żarówki, ściskającjęzyczki z obu stron i wyjąć ją. )
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnejkolejności.


Wymiana kierunkowskazów
bocznych
) Wsunąć śrubokręt na środku
kierunkowskazu międz
y oprawę apodstawę kierunkowskazu. )
Pochylić śrubokręt, aby wypiąć i zdjąć kierunkowskaz.)
Odłączyć złącze kierunkowskazu. )
Wymienić moduł.
Przy montażu, postępować w odwrotnej kolejności.
Zamienne moduły dostępne są w sieci CITRO

Aby zakupić moduł, prosimy kontaktować się z siecią CITROËN lub zwarsztatem specjalistycznym.W przypadku problemów podczaswymiany, mogą Państwo także skontaktować się z ASO sieci CITRO

217Informacje praktyczne
1.Światła stop / pozycyjne (P 21/5 W).2.Światła pozycyjne (P5W).3.Kierunkowskazy (PY21W bursztynowe)4.Światło przeciwmgłowe, po lewejstronie (PR21W czer wone) Światło cofania, po prawej stronie (P21W).
Światła tylne
Żar

Wymiana kierunkowskazów (4) i
światła przeciwmgłowego albocofania (5)
)Obrócić żarówkę o jedną czwartą obrotu i
w
ymienić ją.


Wymiana świateł pozycyjnych i
stopu LED (diodowych)
W sprawie wymiany tego typu lampy diodowej należy kontaktować się z siecią serwisowąCITROËN lub z warsztatem specjalistycznym.
Światła tylne 3D


Dostęp do żarówek
)
Otworzyć bagażnik. )
Wyjąć pokrywkę na właściwej bocznejokładzinie.
)
Odkręcić nakrętkę motylkową mocującąświatło.)
Odłączyć złącze lampy.)
Ostrożnie wyciągnąć lampę pociągając wosi lampy na zewnątrz.
Przy montażu, wykonać czynności w odwrotnejkolejności.
Lampę należy wsunąć na prowadnice zgodnie z osią pojazdu.
1.Światła pozycyjne 3D LED (diody).2.Światła stop / pozycyjne LED (diody).3.Boczne światła pozycyjne LED (diody).4.Kierunkowskazy (PY21W bursztynowe)
5.
Światło przeciwmgłowe, po lewej
stronie (H21W czerwone)Światło cofania, po prawej stronie (H21W).
Żar

Informacje praktyczne
Wymiana trzeciego światła stop(4 żarówki W5W)
)
Otworzyć bagażnik. )
Wyjąć dwie zaślepki A
usytuowane na okładzinie.)
Nacisnąć korpus lampy w kierunku jego
osi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.)
Odłączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła. )
Obrócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę. )
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnejkolejności.



Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z ASO sieci CITRO

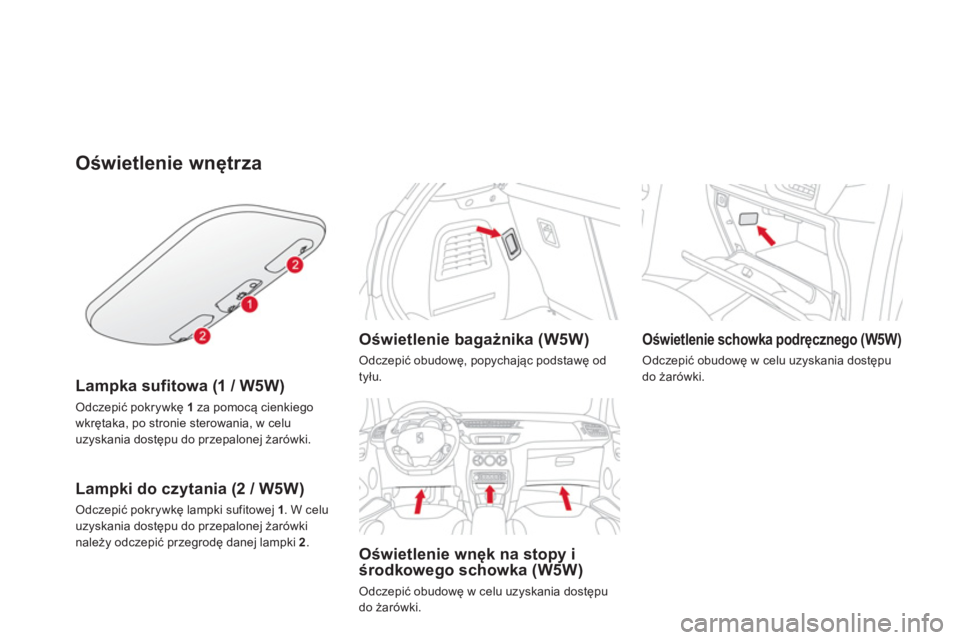

Oświetlenie wnętrza
Lampka sufitowa (1 / W5W)

Odczepić pokrywkę 1
za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.

Lampki do czytania (2 / W5W)

Odczepić pokrywkę lampki sufitowej 1. W celuuzyskania dostępu do przepalonej żarówkinależy odczepić przegrodę danej lampki 2.


Oświetlenie bagażnika (W5W)
Odczepić obudowę, popychając podstawę od
tyłu.



Oświetlenie wnęk na stopy i
środkowego schowka (W5W)


Odczepić obudowę w celu uzyskania dostępu do żarówki.



Oświetlenie schowka podręcznego (W5W)
Odczepić obudowę w celu uzyskania dostępudo żarówki.

221Informacje praktyczne




















Wymiana bezpiecznika

Instalacja osprzętu elektrycznego

Układ elektryczny w pojeździe został tak zbudowany, aby działałz wyposażeniem seryjnym lubopcjonalnym.
Przed instalacją innego wyposażenia lub osprzętu elektrycznego wpojeździe, należy skontaktować się zASO sieci CITRO

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpiecznik
