2014 CITROEN C4 AIRCROSS Kasutusjuhend (in Estonian)

223
8
Kontrollimine





Manuaalkäigukast

Käigukasti hoolduse kohta leiate infot
hooldus- ja garantiiraamatust.






''CVT'' käigukast

''CVT'' käigukasti hoolduse
kohta leiate infot hooldus- ja
garantiiraamatust.










Tahmaosakeste filter (diisel)

Selle märgutule ajutine süttimine või teate
ilmumine ekraanile tähistab tahmafiltri
määrdumist. Niipea kui liiklustingimused lubavad,
puhastage filter, sõites kiirusega
vähemalt 40 km/h umbes
20 minutit (1,6 l HDi mootori puhul on
miinimumkiiruseks 60 km/h).
Kui märgutuli jääb põlema, on tegemist
lisaaine liiga madala tasemega ;
tutvuge peatükiga ''Diisli lisaaine tase''.

Uue sõiduki esimeste tahmaosakeste
filtri puhastamistega võib kaasneda
kõrbenud lõhn ; see on täiesti
normaalne.
Kui sõiduk on sõitnud pikka aega
väga aeglaselt või mootor on töötanud
tühikäigul, võib gaasipedaalile
vajutades väljalasketorust veeauru tulla.
See aur on kahjutu nii sõidukile kui ka
keskkonnale.

224
Kontrollimine
Piduriklotside kulumine sõltub
sõidustiilist, eelkõige linnas lühikesi
otsi sõitvate sõidukite puhul. Mõnikord
tuleb lasta pidurite seisukorda ka
ülevaatuste vahepeal kontrollida.















Piduriklotsid

Täpsemat informatsiooni
piduriketaste kulumise kohta
leiate CITROËN esindusest või
kvalifitseeritud töökojast.


Piduriketaste kulumisaste




















Seisupidur


Seisupiduri liiga suur käik või
süsteemi efektiivsuse langus nõuab
reguleerimist ka kahe ülevaatuse
vahel.















Kasutage vaid CITROËN poolt
soovitatud või sarnase kvaliteedi ja
omadustega tooteid.
Selleks, et nii olulised funktsioonid,
nagu pidurdussüsteem, alati
optimaalselt töötaksid, on CITROËN
valinud välja spetsiaalsed tooted.
Pärast sõiduki pesemist, niisket ilma või
talvistes tingimustes võib piduriketastele
ja -klotsidele moodustuda jääkiht :
see võib vähendada pidurite tõhusust.
Viige läbi kergeid pidurdusi, et pidureid
kuivatada ja jääst puhastada.
Seisupidurisüsteemi kontrollimist tuleb
lasta teostada CITROËN esinduses või
kvalifitseeritud töökojas.
Kui ei ole tegemist lekkega, tähistab
pidurivedeliku taseme langus piduriklotside
kulumist.

9
225
Tehnilised näitajad

*
Maksimaalne võimsus vastab mootori testpingil ja Euroopa määrustele (direktiiv 1999/99/CE) vastavates tingimustes saadud näitajale.











Mootorid ja käigukastid


.../S
: Stop & Start (AS&G) funktsiooniga mudel.
BENSIINIMOOTORID


1,6 L 115



2,0 L 150



Tüüp variant versioon :
BU...


NKZ7

NKZ7/S

NKZ0

NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Jõuülekanne


2WD



2WD



4WD



2WD



4WD


Töömaht (cm
3
)
1 590
1 998
Silindri läbimõõt x kolvikäik (mm)
75 x 90
86 x 86
Maksimaalne võimsus * : EMÜ norm
86
113
Maksimaalne pöörete arv (p/min)
6 000
6 000
Maksimaalne pöördemoment : EMÜ norm (Nm)
15 4
19 9
Maksimaalse pöördemomendi režiim (p/min)
4 000
4 200
Kütus
Pliivaba
Pliivaba
Katalüsaator
Jah
Jah

KÄIGUKAST

Manuaal
(5 käiku)
Manuaal
(5 käiku)
CVT
(6 käiku)

ÕLIPAAGI MAHT (liitrites)











Mootor (vahetatava filtriga)
4,2
4,3

226
Tehnilised näitajad












Bensiinimootoriga mudelite massid ja pukseeritavad koormused (kg)


Pukseeritavate koormuste homologeeritud
näitajad on erinevates piirkondades erinevad
(vt. järgmistel lehekülgedel olevaid tabeleid).
Täpsed näitajad on märgitud teie sõiduki
registreerimistunnistusele ja tehase
andmesildile.
Samuti on need andmed kirjas
müügidokumentatsioonis.
Põhjalikumat infot küsige CITROËN esindusest
või kvalifitseeritud töökojast.
Mass = tühimass + juht (75 kg).
Tabelis olevad täismassid ja haagise
koormused on kehtivad kuni 1000 meetrini
merepinnast ; haagise koormust tuleb
vähendada 10 % võrra iga järgneva 1000 m
kohta.
Pukseeriva sõiduki sõidukiirus ei tohi
ületada 100 km/h (vastavalt riigis kehtivatele
seadustele).
Väga kõrge välistemperatuuri korral võib
sõiduki võimsus mootori kaitsmise huvides
väheneda ; kui välistemperatuur on üle 37°C,
vähendage haagise koormust.

Piduritega haagise massi võib
registrimassi piires tõsta, kui samavõrra
vähendada pukseeriva sõiduki
täismassi. Tähelepanu, pukseerimine
vähe
koormatud sõidukiga
võib nõrgendada selle sõiduki
teelpüsivust.

9
227
Tehnilised näitajad

BENSIINIMOOTORID



1,6 L 115



Käigukast



Manuaal (5 käiku)



Tüüp variant versioon :
BU...


NKZ0


NKZ0/S



Jõuülekanne



2WD




- Tühimass

1 310


- Mass (tühimass + juht)
1 385


- Täismass

1 870


- Täismass pukseerimisel
1 925


- Registrimass
12 % kallakul
3 025


- Piduritega haagis (registrimassi piires)
10 % või 12 % kallakul
1 100


- Piduriteta haagis

685


- Suurim lubatud koormus haagisekonksule
55

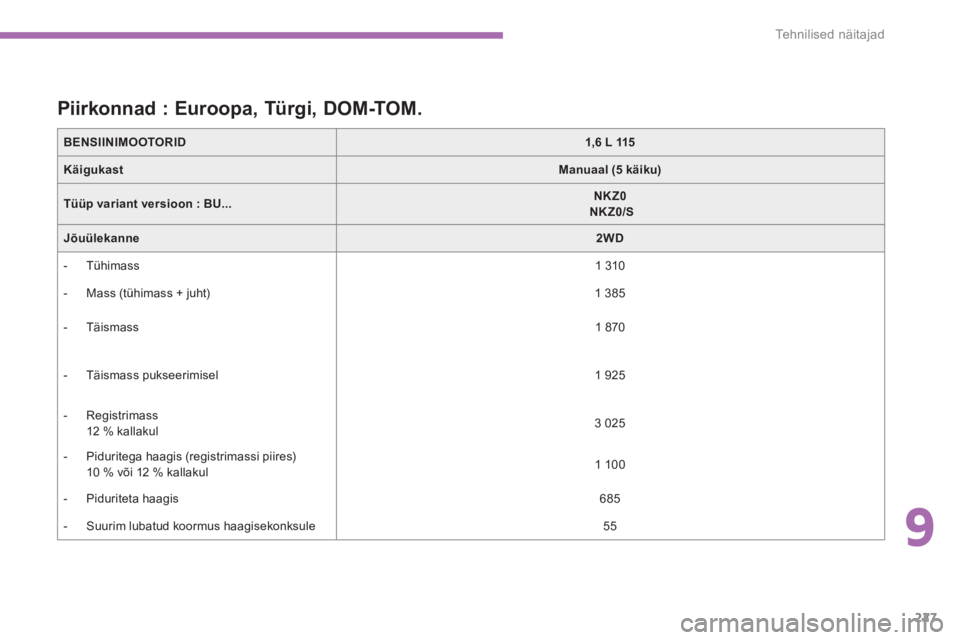

Piirkonnad : Euroopa, Türgi, DOM-TOM.

228
Tehnilised näitajad













Riigid : Venemaa, Ukraina, Maroko, Argentiina, Tšiili, DOM-TOM (mootor 2,0 L 150).


BENSIINIMOOTORID


1,6 L 115



2,0 L 150



Käigukast


Manuaal
(5 käiku)



Manuaal (5 käiku)



CVT (6 käiku)



Tüüp variant versioon :
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Jõuülekanne


2WD



2WD



4WD



2WD



4WD




- Tühimass
1 315
1 355
1 420
1 385
1 450


- Mass (tühimass + juht)
1 390
1 430
1 495
1 460
1 525


- Täismass
1 870
1 970
1 970
1 970
1 970


- Täismass pukseerimisel
1 925
2 035
2 035
2 035
2 035


- Registrimass
12 % kallakul
3 025
3 335
3 335
3 335
3 335


- Piduritega haagis (registrimassi piires)
10 % või 12 % kallakul
1 100
1 300
1 300
1 300
1 300


- Piduriteta haagis
685
715
74 5
725
750


- Suurim lubatud koormus haagisekonksule
55
65
65
65
65

9
229
Tehnilised näitajad

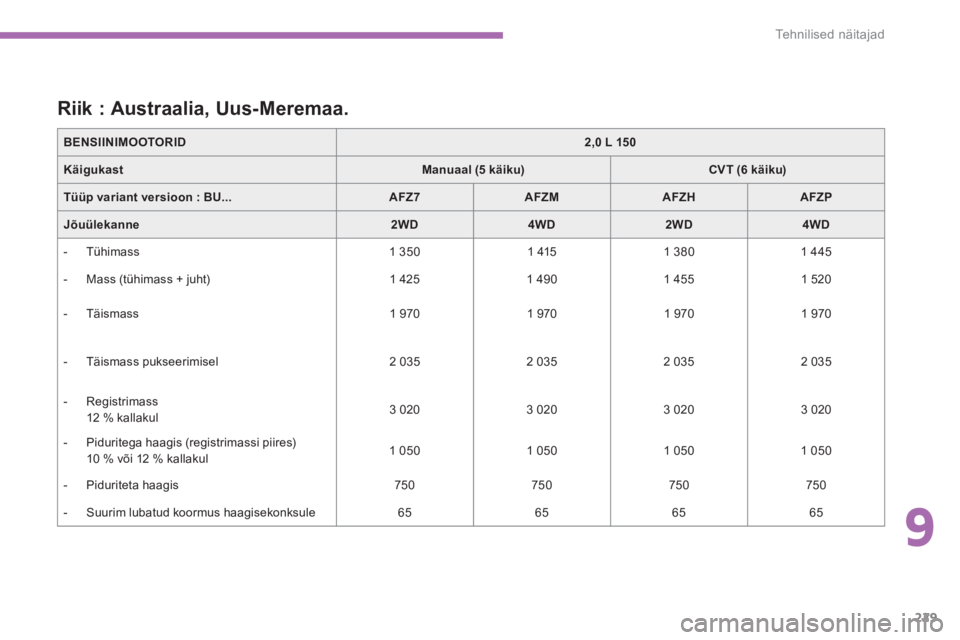

Riik : Austraalia, Uus-Meremaa.


BENSIINIMOOTORID



2,0 L 150



Käigukast


Manuaal (5 käiku)



CVT (6 käiku)



Tüüp variant versioon :
BU...


AFZ7



AFZM



AFZH



AFZP



Jõuülekanne


2WD



4WD



2WD



4WD




- Tühimass
1 350
1 415
1 380
1 445


- Mass (tühimass + juht)
1 425
1 490
1 455
1 520


- Täismass
1 970
1 970
1 970
1 970


- Täismass pukseerimisel
2 035
2 035
2 035
2 035


- Registrimass
12 % kallakul
3 020
3 020
3 020
3 020


- Piduritega haagis (registrimassi piires)

10 % või 12 % kallakul
1 050
1 050
1 050
1 050


- Piduriteta haagis
750
750
750
750


- Suurim lubatud koormus haagisekonksule
65
65
65
65

230
Tehnilised näitajad













Riik : Lõuna-Aafrika Vabariik.


BENSIINIMOOTORID



2,0 L 150



Käigukast


Manuaal (5 käiku)



CVT (6 käiku)



Tüüp variant versioon :
BU...


AFYR



AFYV



AFYT



AFYW



Jõuülekanne


2WD



4WD



2WD



4WD




- Tühimass
1 350
1 415
1 390
1 455


- Mass (tühimass + juht)
1 425
1 490
1 465
1 530


- Täismass
1 970
1 970
1 970
1 970


- Täismass pukseerimisel
2 035
2 035
2 035
2 035


- Registrimass
12 % kallakul
3 075
3 075
2 760
2 760


- Piduritega haagis (registrimassi piires)

10 % või 12 % kallakul
1 050
1 050
750
750


- Piduriteta haagis
1 050
1 050
750
750


- Suurim lubatud koormus haagisekonksule
65
65
65
65
