2014 CITROEN C4 AIRCROSS Kasutusjuhend (in Estonian)

191
7
Praktiline informatsioon


)
Lükake tul tahapoole, et see välja tuleks.

)
Võtke lambi ühendusjuhe lahti.

)
Vahetage tulepolokk uue vastu.
Tagasiasetamiseks toimige vastupidises järjekorras.
Selle tule saate CITROËN esindusest või kvalifitseeritud töökojast.












Külgmiste dubleerivate suunatulede vahetamine







Tuled küljepeeglitel

LED tule vahetamiseks peate pöörduma CITROËN esindusse või kvalifitseeritud töökotta.

192
Praktiline informatsioon


1.
Lisapidurituli (diood).


2.
Numbrimärgituli (W5W-5W).


3.
Udutuli (W21W-21W).


4.
Tagurdustuli ( W16W-16W ).


5.
Suunatuled (WY21W-21W).


6.
Gabariittuled / pidurituled (W21- 5W).






































Ta g a t u l e d

Neid pirne vahetatakse pakiruumi väljastpoolt :


)
Avage pakiruum.

)
Eemaldage kaks kinnituskruvi.

)
Võtke tuledeplokk lahti ja ettevaatlikult
välja, seda tahapoole tõmmates.

)
Keerake pirni veerandpöörde võrra
vasakule ja eemaldage see.

)
Tõmmake pirn välja ja asendage uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Kontrollige, et tuledeploki kinntuspoldid jääksid
sõiduki kerel olevate vastu.
























Gabariittulede / piduritulede (6),
suunatulede (5) ja udutu (3) pirni
vahetamine


)
Avage pakiruum.

)
Katte avamiseks sisestage kruvikeeraja
süvendisse.

)
Keerake pirni veerandpöörde võrra
vasakule.

)
Tõmmake lambipirn välja ja asendage
uuega.
Tagasiasetamiseks toimige vastupidises
järjekorras.
Neid lambipirne võite lasta vahetada ka
CITROËN esinduses või kvalifitseeritud
töökojas.















Ta g u r d u s t u l e d e p i r n i d
vahetamine (4)
Kollased lambipirnid, nagu näiteks
suunatuledel, tuleb asendada
sarnaste omadustega ja sama värvi
lambipirnidega.

193
7
Praktiline informatsioon

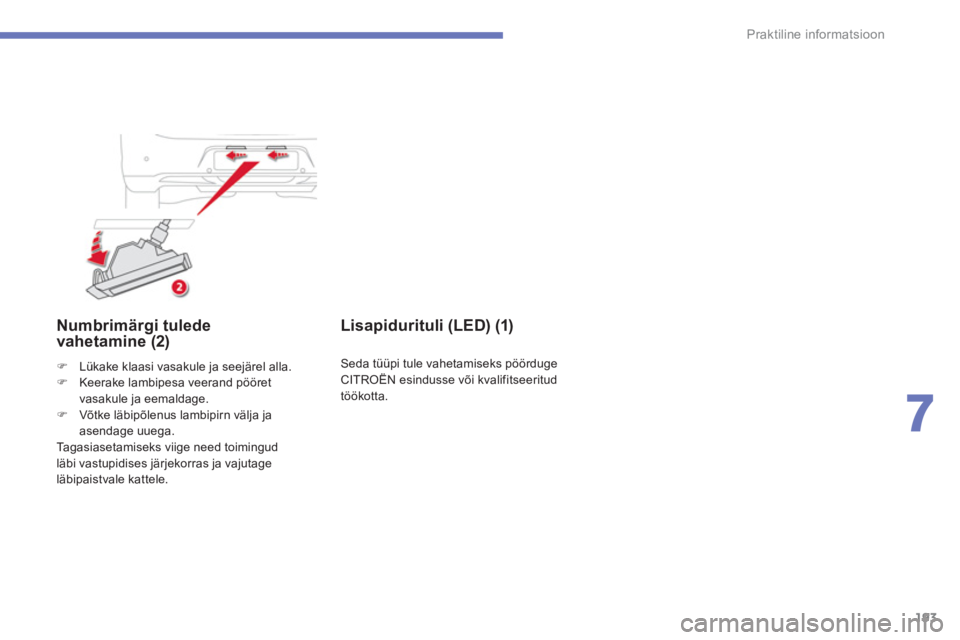

Numbrimärgi tulede
vahetamine (2)



)
Lükake klaasi vasakule ja seejärel alla.

)
Keerake lambipesa veerand pööret
vasakule ja eemaldage.

)
Võtke läbipõlenus lambipirn välja ja
asendage uuega.
Tagasiasetamiseks viige need toimingud
läbi vastupidises järjekorras ja vajutage
läbipaistvale kattele.
















Lisapidurituli (LED) (1)

Seda tüüpi tule vahetamiseks pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

194
Praktiline informatsioon














Kaitsmete vahetamine

Kaitsmete vahetamise näpitsad asuvad
mootoriruumi kaitsmekarbis.
Juurdepääsuks :


)
Avage mootoriruumi kaas
(vt. "Kontrollimine").

)
Võta kate lahti ja eemalda see.

)
Võtke näpitsad välja.

)
Sulgege kate väga hoolikalt, et tagada
kaitsmekarbi hermeetilisus.



Juurdepääs tööriistadele

Enne kaitsme vahetamist tuleb kindlaks teha ja
kõrvaldada kaitsme läbipõlemise põhjus.


)
Kontrolige, et süütevõti oleks
asendis " LOCK
" või sõiduk oleks " OFF
"
režiimil.

)
Leidke läbipõlenud kaitse, vaadates
hõõgniidi seisukorda.


)
Kaitsme eemaldamiseks kasutage
spetsiaalseid näpitsaid.

)
Asendage läbipõlenud kaitse alati sama
voolutugevuse jaoks ettenähtud kaitsmega.

)
Kontrollige, kas karbil, kaitsmel ja allolevas
tabelis olevad numbrid on vastavuses.


Kaitsme vahetamine

Õige Vale

CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida ei toodeta
ega soovitata CITROËN poolt;
sama kehtib lubatud lisaseadmete
valest, eeskirjadele mittevastavast
paigaldamisest tekkinud rikete korral,
eriti üle 10 milliampriste seadmete
korral.

Teie sõiduki elektrisüsteem on ette
nähtud töötamiseks sõiduki standard-
või lisavarustusega.
Enne muu varustuse või elektriliste
lisaseadmete paigaldamist sõidukisse
pöörduge CITROËN esindusse või
kvalifitseeritud töökotta.
Allolevast tabelist puuduva kaitsme
vahetamine võib põhjustada tõsiseid
häireid teie sõiduki töös. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

195
7
Praktiline informatsioon

Armatuurlaua kaitsmed

Kaitsmekarp asub armatuurlaua allosas
(vasakul).

Juurdepääs kaitsmetele



)
Võtke kaas lahti ja eemaldage see täielikult
enda poole tõmmates.

Kaitsme N°



Voolutugevus



Kaitstav vooluring




1
*

30 A

Salongi tuulutus.


2



15 A

Pidurituled, lisapidurituli.


3



10 A

Tagumised udutuled.


4



30 A

Esiklaasipuhasti, klaasipesur.


6



20 A

Kesklukustus, elektrilised küljepeeglid.


7



15 A

Autoraadio, telemaatika, USB plokk, käed vabad varustus.


8



7,5 A

Kaugjuhtimispuldiga võti, kliimaseadme ar vuti, näidikuplokk,
elektrilised aknatõstukid, vihma- ja valgusandurid, alarm,
lülitusriba, nupud rooli all.


9



15 A

Salongi ja näidikuploki valgustus.


10



15 A

Ohutuled.


11



15 A

Ta g a k l a a s i p u h a s t i .


12



7,5 A

Näidikuplokk, multifunktsionaalne ekraan, parkimiabi,
istmesoojendus, tagaklaasi soojendus, elektriline katuseluuk,
esitulede kaugjuhtimine.


13



15 A

Sigaretisüütaja, lisaseadmete pistikupesa.


15



20 A

Elektriline katuseluuk.


16



10 A

Küljepeeglid, autoraadio.

196
Praktiline informatsioon
* Maksikaitsmed moodustavad elektrisüsteemide lisakaitse. Nendega seonduvaid töid võib
teostada vaid CITROËN esinduses või kvalifitseeritud töökojas.


Kaitsme N°



Voolutugevus



Kaitstav vooluring




18



7,5 A

Ta g u r d u s t u l e d .


19



15 A

Lisaseadmete pistikupesa.


20
*

30 A

Elektriliste aknatõstukite lülitid.


21*



30 A

Ta g a k l a a s i s o o j e n d u s .


22



7,5 A

Soojendusega küljepeeglid.


24



25 A

Elektriline juhi- ja kaasreisija iste.


25



30 A

Istmesoojendus.

197
7
Praktiline informatsioon

Mootoriruumi kaitsmed


Juurdepääs kaitsmetele



)
Võtke kate lahti ja eemaldage see täielikult.

Kaitsme N°



Voolutugevus



Kaitstav vooluring




1



15 A

Esimesed udutuled.


4



10 A

Helisignaal.


5



7,5 A

Generaator.


6



20 A

Tu l e d e p e s u r.


7



10 A

Kliimaseade.


9



20 A

Alarm.


10



15 A

Esiklaasi soojendus.


11



-

Vaba.


12



-

Vaba. Kaitsmekarp asub mootoriruumis (vasakul).

198
Praktiline informatsioon


Kaitsme N°



Voolutugevus



Kaitstav vooluring




13



10 A

Päevatuled.


14



10 A

Vasak kaugtuli.


15



10 A

Parem kaugtuli.


16



20 A

Vasak lähituli (ksenoon).


17



20 A

Parem lähituli (ksenoon).


18



10 A

Vasak lähituli (halogeen), tulede reguleerimine käsitsi ja
automaatselt.


19



10 A

Parem lähituli (halogeen).


31



30 A

Helisüsteemi võimendi.
Maksikaitsmed moodustavad
elektrisüsteemide lisakaitse. Nendega
seonduvaid töid võib teostada vaid
CITROËN esinduses või kvalifitseeritud
töökojas.

Pärast töid sulgege kate väga hoolikalt,
et tagada kaitsmekarbi hermeetilisus.
