2014 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

.In breve
15

Quadro strumenti digitale
tras
lucido
Barrette dei comandi

Se i livelli non sono corretti, procedere al
rispettivo rabbocco.
A.A contatto inserito, il livello del carburanterimane visualizzato sul quadro strumentidigitale.B.A contatto inserito, l'indicatore di livellodell'olio deve indicare "OIL OK"
per alcunisecondi. L'accensione della spia se
gnala lo stato della
funzione corrispondente.
A.
Disattivazione del sistema ESP/ASR.
A contatto inserito, si accendono le spie di allarme arancione e rossa.
A motore avviato, queste spie devono spegnersi rapidamente, ad eccezione dellaspia C (Airbag frontale lato passeggero
attivato) che si spegne entro un minuto circa.
Se restano accese alcune spie, consultare la
pagina corrispondente.

Spie

Spie di controllo
2223117
141
73
13 4
B.
Disattivazione dell'assistenza alparcheggio posteriore.
C.
Bloccaggio centralizzato.
D.

Disattivazione del sistema Stop & Start.

In breve
16
Airbag frontale passeggero
Sicurezza elettrica bambini
1.
Inserimento della chiave. 2.
Selezione della posizione:
- "OFF"
(disattivazione), con seggiolino per
bambini con "schienale verso la strada",- "ON"
(attivazione) con passeggeroanteriore o seggiolino per bambini "rivolto
verso la strada".3. Estrazione della chiave mantenendo la posizione. L'accensione della spia
Asegnala l'attivazionedella sicurezza elettrica bambini. A. Spia cinture di sicurezza anteriori e/o
posteriori non allacciate/ volutamente
sganciate. B. Spia cintura di sicurezza anteriore sinistra. C.
Spia cintura di sicurezza anteriore destra.D.Spia cintura di sicurezza posteriore destra.
E. Spia cintura di sicurezza posteriore centrale.
F. Spia cintura di sicurezza posteriore sinistra.
G.Spia di disattivazione Airbag frontale
passeggero.H.Spia di attivazione Airbag frontalepasseggero.

Cinture di sicurezza e
Airba
g frontale passeggero
Sicurezza dei passeggeri
123
118, 119
113

.In breve
17
Confort di guida
Questo cambio a sei marce offre, a scelta,
il confor t dell'automatismo o il piacere
dell'inserimento manuale delle marce.
1.Leva delle marce.2. Comando sotto al volante "-".3.
Comando sotto al volante "+".
La marcia inserita o la modalità di guida selezionata appare sul display del quadrostrumenti.N.Neutral (Folle).R.
Reverse (Retromarcia). 1 a 6.Marce inserite. AUTO.
Modalità automatica.
)
Selezionare la posizione Ne premere con decisione il pedale del freno durante l'avviamento del motore.)
Selezionare la modalità automatica (posizione A
) o la modalità manuale (posizione AAM)spostando la leva delle marce 1,

oppure
inserire la retromarcia premendo la leva
delle marce 1
verso la posizione R.)
Disinserire il freno di stazionamento.)
Rilasciare progressivamente il pedale del freno, poi accelerare.


Cambio manuale pilotato a
6 marceVisualizzazione sul quadro
strument
i
Av viamento
128

In breve
18
Confort di guida
Passaggio in modalità STOP delmotore



- leva delle marce in posizione A
o M
, quando si rilascia il pedale del freno,

- oppure la leva delle marce in posizione N
epedale del freno rilasciato, passando dalla
posizione A o M,

- o quando si inserisce la retromarcia.

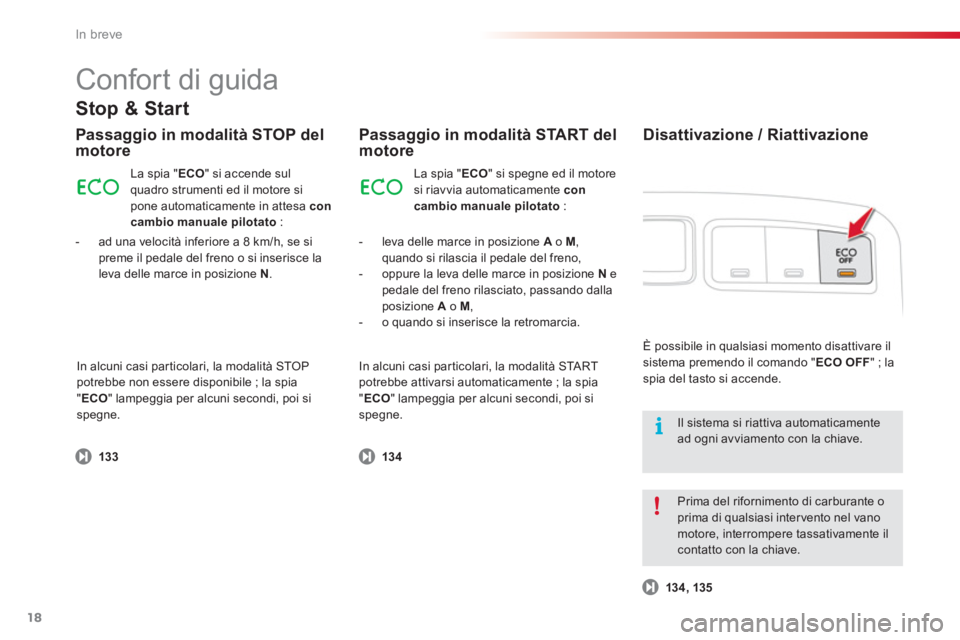

Stop & Start

La spia "ECO" si accende sulquadro strumenti ed il motore si
pone automaticamente in attesa con cambio manuale pilotato:
- ad una velocità in
feriore a 8 km/h, se si
preme il pedale del freno o si inserisce la
leva delle marce in posizione N .



Passaggio in modalità START del motore
La spia " ECO
" si spegne ed il motoresi riavvia automaticamente con cambio manuale pilotato
:
In alcuni casi
particolari, la modalità STOP potrebbe non essere disponibile ; la spia" ECO" lampeggia per alcuni secondi, poi sispegne. In alcuni casi
particolari, la modalità STA R Tpotrebbe attivarsi automaticamente ; la spia "ECO" lampeggia per alcuni secondi, poi si spegne.


Disattivazione / Riattivazione

È possibile in qualsiasi momento disattivare ilsistema premendo il comando "ECO OFF " ; la spia del tasto si accende.


Prima del rifornimento di carburante oprima di qualsiasi intervento nel vano
motore, interrompere tassativamente ilcontatto con la chiave.


Il sistema si riattiva automaticamentead ogni avviamento con la chiave.
13
313 4
134, 135

.In breve
19

Limitatore di velocità
"LIMIT"

Visualizzazione sul quadro
strument
i
1. Selezione/Arresto del limitatore. 2.Diminuzione del valore programmato.3.Aumento del valore programmato.4.
Attivazione/Disattivazione della limitazione.
Quando viene selezionata, la modalità
regolatore o limitatore di velocità viene
visualizzata sul quadro strumenti. 1
.Selezione/Arresto del regolatore. 2. Programmazione di una velocità/Diminuzione del valore programmato. 3.
Programmazione di una velocità/Aumento del valore programmato.
4. Disattivazione/Riattivazione della
regolazione.


Regolatore di velocità
"CRUI
SE"
Per essere programmata o attivata, la velocità
del veicolo deve essere superiore a 40 km/h, con almeno la quar ta marcia inserita, se cambio manuale. Le re
golazioni devono essere effettuate amotore avviato.Re
golatore di velocità
Limitatore di velocità
Confort di guida
136
138

20

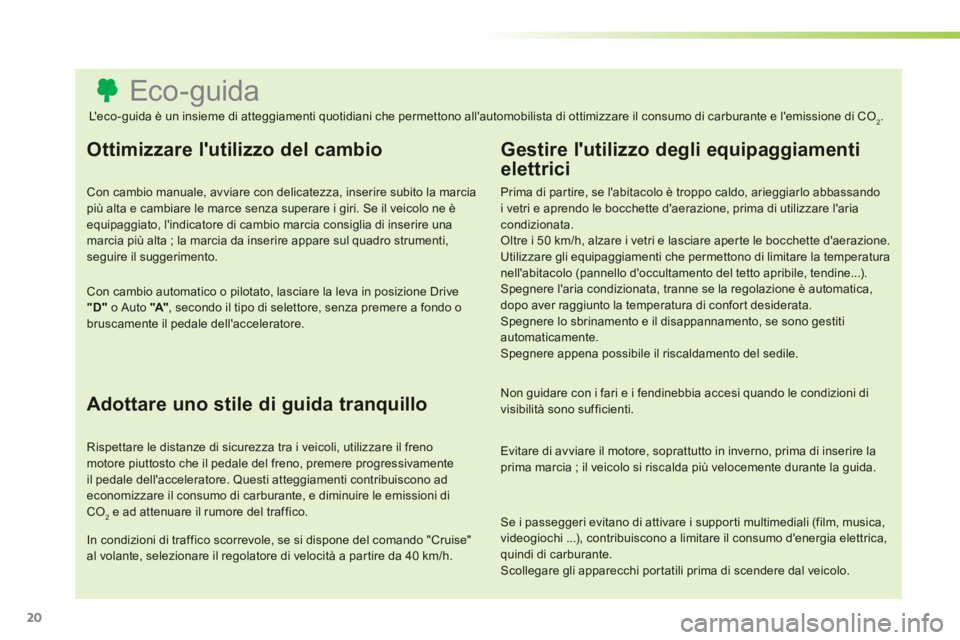

Eco-guida
Ottimizzare l'utilizzo del cambio
Con cambio manuale, avviare con delicatezza, inserire subito la marcia più alta e cambiare le marce senza superare i giri. Se il veicolo ne è equipaggiato, l'indicatore di cambio marcia consiglia di inserire una marcia più alta ; la marcia da inserire appare sul quadro strumenti,seguire il suggerimento.
Con cambio automatico o pilotato, lasciare la leva in posizione Drive"D"
o Auto "A", secondo il tipo di selettore, senza premere a fondo o bruscamente il pedale dell'acceleratore.

Adottare uno stile di guida tranquillo
Rispettare le distanze di sicurezza tra i veicoli, utilizzare il freno motore piuttosto che il pedale del freno, premere progressivamente il pedale dell'acceleratore. Questi atteggiamenti contribuiscono ad economizzare il consumo di carburante, e diminuire le emissioni di CO2 e ad attenuare il rumore del traffico.


In condizioni di traffico scorrevole, se si dispone del comando "Cruise"al volante, selezionare il regolatore di velocità a par tire da 40 km/h.



Gestire l'utilizzo degli equipaggiamenti
elettrici


Prima di par tire, se l'abitacolo è troppo caldo, arieggiarlo abbassandoi vetri e aprendo le bocchette d'aerazione, prima di utilizzare l'ariacondizionata. Oltre i 50 km/h, alzare i vetri e lasciare aper te le bocchette d'aerazione.
Utilizzare gli equipaggiamenti che permettono di limitare la temperaturanell'abitacolo (pannello d'occultamento del tetto apribile, tendine...).
Spegnere l'aria condizionata, tranne se la regolazione è automatica, dopo aver raggiunto la temperatura di confort desiderata.
Spegnere lo sbrinamento e il disappannamento, se sono gestitiautomaticamente. Spegnere appena possibile il riscaldamento del sedile.


Non guidare con i fari e i fendinebbia accesi quando le condizioni di visibilità sono sufficienti.


Evitare di avviare il motore, soprattutto in inverno, prima di inserire la prima marcia ; il veicolo si riscalda più velocemente durante la guida.

Se i passeggeri evitano di attivare i suppor ti multimediali (film, musica,
videogiochi ...), contribuiscono a limitare il consumo d'energia elettrica,quindi di carburante.
Scollegare gli apparecchi por tatili prima di scendere dal veicolo.

L' e c o -guida è un insieme di atteggiamenti quotidiani che permettono all'automobilista di ottimizzare il consumo di carburante e l'emissione di CO2.

.
21

Limitare le cause del consumo eccessivo
Ripar tire i pesi all'interno del veicolo ; posizionare i bagagli più pesanti sul fondo del bagagliaio, vicino ai sedili posteriori. Limitare il carico del veicolo e minimizzare la resistenza aerodinamica (barre del tetto, por tapacchi/porta-bagagli, por ta-biciclette, rimorchio...). Preferire l'utilizzo di un por tabagagli sul tetto.Rimuovere le barre del tetto e il por tabagagli, dopo l'utilizzo.


Al termine della stagione invernale, sostituire i pneumatici da neve coni pneumatici estivi.



Rispettare i consigli di manutenzione


Verificare regolarmente e a freddo la pressione di gonfiaggio dei pneumatici, riferendosi all'etichetta situata sull'entrata della porta delguidatore.
Effettuare questa verifica particolarmente :


- prima di un lungo viaggio,

- ad ogni cambiamento di stagione,

- dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scor ta e dei pneumatici del rimorchio odella roulotte.


Effettuare regolarmente la manutenzione del veicolo (cambio olio,sostituzione filtro dell'olio, filtro dell'aria...) e seguire il programma delleoperazioni raccomandate dal costruttore.


Durante il riempimento del serbatoio, non insistere oltre il 3° scatto della pistola, si eviterà lo straripamento del carburante.

Solo dopo i primi 3 000 chilometri di guida di questo nuovo veicolo siconstaterà una migliore regolarità del consumo medio di carburante.

Spie di funzionamento
22

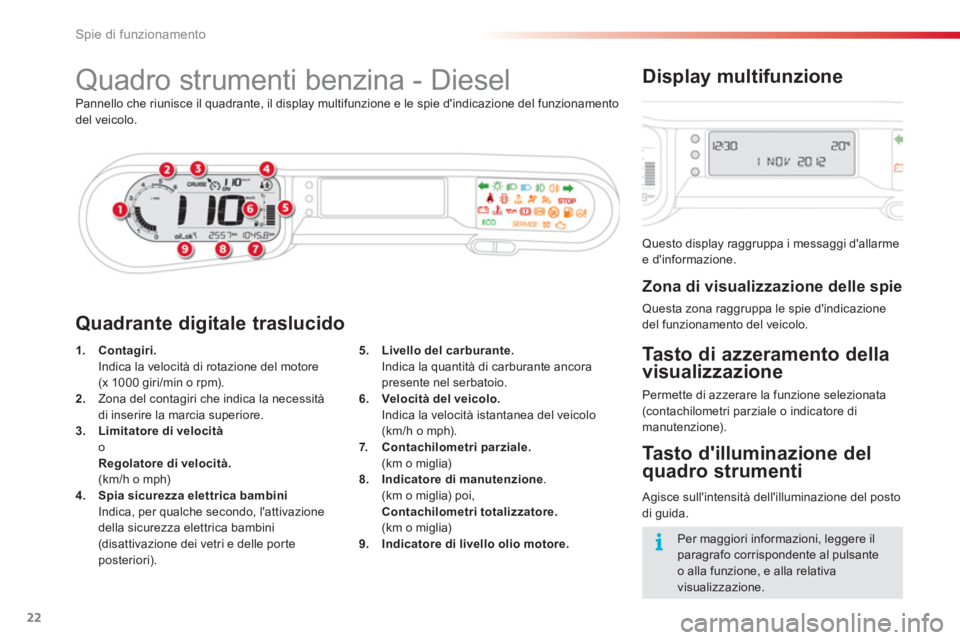

Quadro strumenti benzina - Diesel
Pannello che riunisce il quadrante, il display multifunzione e le spie d'indicazione del funzionamentodel veicolo.
1.Contagiri. Indica la velocità di rotazione del motore (x 1000 giri/min o rpm).2.
Zona del contagiri che indica la necessitàdi inserire la marcia superiore.
3.Limitatore di velocità oRegolatore di velocità. (km/h o mph) 4.Spia sicurezza elettrica bambini Indica, per qualche secondo, l'attivazione della sicurezza elettrica bambini(disattivazione dei vetri e delle porte posteriori).
Quadrante digitale traslucido
Questo display raggruppa i messaggi d'allarmee d'informazione.


Display multifunzione

Zona di visualizzazione delle spie
Questa zona raggruppa le spie d'indicazionedel funzionamento del veicolo.


Tasto di azzeramento della
v
isualizzazione
Permette di azzerare la funzione selezionata(contachilometri parziale o indicatore dimanutenzione).

Tasto d'illuminazione del
quadro strumenti
Agisce sull'intensità dell'illuminazione del posto
di guida. 5
.Livello del carburante. Indica la quantità di carburante ancora
presente nel serbatoio.
6
. Velocità del veicolo. Indica la velocità istantanea del veicolo
(km/h o mph).7.Contachilometri parziale. (km o miglia) 8.Indicatore di manutenzione.
(km o miglia) poi,
Contachilometri totalizzatore. (km o miglia) 9.Indicatore di livello olio motore.
Per maggiori informazioni, leggere il paragrafo corrispondente al pulsanteo alla funzione, e alla relativa visualizzazione.
