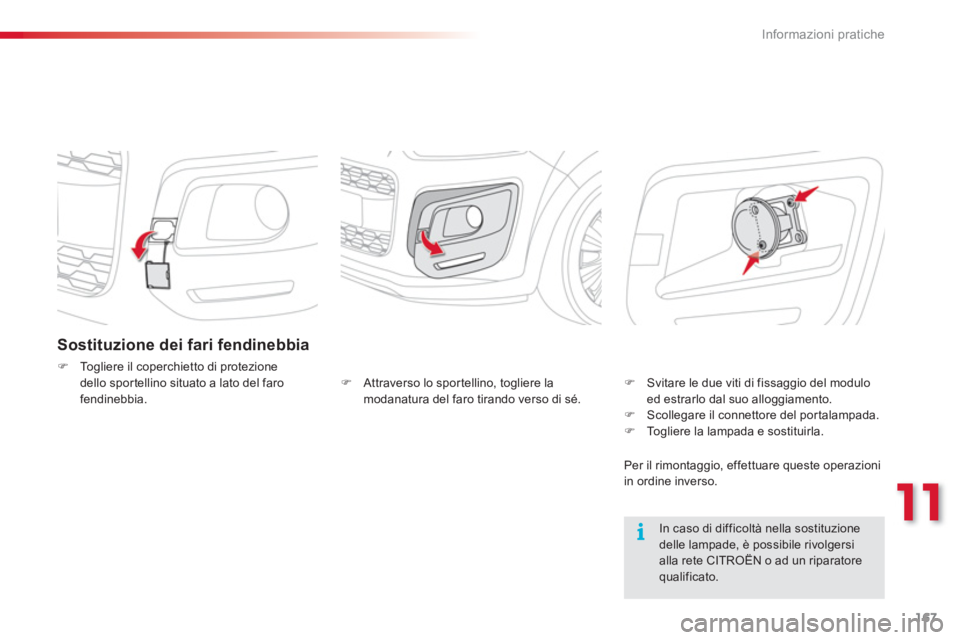

Sostituzione dei fari fendinebbia
)Togliere il coperchietto di protezione
dello spor tellino situato a lato del faro fendinebbia.

In caso di difficoltà nella sostituzionedelle lampade, è possibile rivolgersialla rete CITROËN o ad un riparatorequalificato.

)
Attraverso lo spor tellino, togliere la
modanatura del faro tirando verso di sé.) Svitare le due viti di fissaggio del moduloed estrarlo dal suo alloggiamento. )
Scollegare il connettore del portalampada. )
Togliere la lampada e sostituirla.
Per il rimonta
ggio, effettuare queste operazioni
in ordine inverso.

Informazioni pratiche
168
Sostituzione delle lampadine dei fari diurni LED
Per la sostituzione di questo tipo di lampadinaa diodi, rivolgersi alla rete CITROËN o ad unriparatore qualificato.
Sostituzione degli indicatori di direzione laterali integrati
Il modulo è reperibile presso la reteCITROËN o un riparatore qualificato.
En cas de difficulté pour leremplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un riparatore qualificato.
Durante lo smontaggio:


- evitare di danneggiare la vernice del
veicolo con il cacciavite,

- f
are attenzione a non far scivolare il filo e ilconnettore all'interno del parafango.
Per il rimontaggio, ripetere la procedura in senso inverso.
)
Inserire un cacciavite sul lato dell'indicatore di direzione.)
Muovere il cacciavite per estrarrel'indicatore di direzione. Togliere l'indicatore di direzione.)
Scollegare il connettore dell'indicatore didirezione. )
Sostituire il modulo.

11
Informazioni pratiche
169
Fanali posteriori
1.Luci di stop/di posizione (12VP21/5 W).2.Fanalifendinebbia, lato sinistro (PR21W) Luce di retromarcia, lato destro (P 21 W).3.Indicatori di direzione (P 21 W)
Sostituzione delle luci di stop/diposizione/indicatori di direzione
) ruotare il por talampada interessato di un
quarto di giro,
) togliere la lampada difettosa e sostituirla.
Per il rimontaggio, eseguire queste operazioniin senso inverso.
) Svitare le due viti di fissaggio del fanalino, )
estrarre il fanalino con cautela tirandolo in
asse,

Informazioni pratiche
170
Sostituzione del fanalino fendinebbia/luce di retromarcia
)
Aprire il bagagliaio, )
premere le linguette con due cacciaviti, )
scollegare il connettore del faro,
)
ruotare il portalampada di un quarto di giro, )
togliere la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.
Sostituzione della terza luce di
stop (4 lampade W5W)
) Aprire il bagagliaio,)
togliere i due otturatori situati sull'ossatura,)
premere sul corpo del fanalino con
due cacciaviti, per estrarlo dal suo
alloggiamento,
) ruotare di un quar to di giro il portalampadache corrisponde alla lampada difettosa, )
estrarre la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso rispetto allo smontaggio.


Sostituzione delle luci della targa(W5W)
)Inserire un cacciavite sottile in uno dei fori esterni della parte trasparente, )premere verso l'esterno per sganciarlo,
)togliere la parte trasparente,)tirare e sostituire la lampada.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.

11
Informazioni pratiche
171
Illuminazione interna

Plafoniere (1/ W5W)
Sganciare il coperchietto della plafoniera1con un cacciavite sottile, lato comando, per
accedere alla lampada difettosa.


Faretti di lettura carte (2 / W5W)
Sganciare il coperchietto della plafoniera. Per
accedere alla lampada di
fettosa, sganciarese necessario la paratia del faretto di lettura
2 interessato.
Illuminazione degli appoggiapiedi (W5W)
Sganciare il coperchietto con un cacciavite
sottile, per accedere alla lampada difettosa.
LED della plafoniera anteriore
nell'abitacolo
Per sostituire il LED rivolgersi alla CITROËN oa un riparatore qualificato.

Informazioni pratiche
172
Lampada portatile Krypton 3,6 V)
)Aprire la staffa di fissaggio.)Premere con un cacciavite sottile nel foro
sotto alla staffa e recuperare l'involucro.
)Aprire completamente l'involucro per
sostituire la lampada.
Illuminazione dei retrovisoriesterni (W5W)
Sganciare il coperchietto con un cacciavite sottile, per accedere alla lampada difettosa.


Illuminazione del bagagliaio (W5W)
Sganciare l'involucro premendo la parte
posteriore della base.

11
Informazioni pratiche
173




















Sostituzione di un fusibile

La pinzetta d'estrazione ed i fusibili di ricambiosi trovano sul retro del coperchio della scatola portafusibili del cruscotto.
Per accedervi:)sganciare il coperchio, tirando sul lato. )rimuovere completamente il coperchio. )staccare la pinzetta.

Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario conoscere la causa della panne e por vi rimedio.)
Individuare il fusibile difettoso esaminandolo stato del suo filamento.
)
Utilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede. ) Sostituire sempre il fusibile difettoso con unfusibile dello stesso amperaggio.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla par te superiore e le tabelle di seguitoriportate.
BuonoBruciato

CITROËN declina ogni responsabilitàper i costi derivanti dalla riparazionedel veicolo o per malfunzionamenti causati dall'installazione di accessoriausiliari non forniti, non consigliati daCITROËN e non installati secondole raccomandazioni, in particolarequando l'assorbimento degli apparecchisupplementari supera i 10 milliampère.


Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamentio accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.


Accesso all'attrezzatura

Informazioni pratiche
174

Fusibili nel cruscotto

La scatola por tafusibili è collocata nella par te
inferiore del cruscotto (lato sinistro).

Accesso ai fusibili
)
vedere il paragrafo "Accesso agli attrezzi".


Tabelle dei fusibili
Fusibile N°


IntensitàFunzioni


FH36 5 A

Calcolatore elettronico di
gestione rimorchio.


FH37


15 A
Alimentazione
presa accessori roulotte.


FH38
20 A

Navigatore montato in post-vendita.
FH39 20 A

Sedili riscaldati.
FH40

30 A
Calcolatore elettronico di
gestione rimorchio.
Fusibile N°


IntensitàFunzioni
F1


15 A Tergilunotto.
F2

-


Non utilizzato.


F3 5 A

Calcolatore Airba
g e pretensionatori pirotecnici.
F4


10 A Captatore angolo volante, aria condizionata, contattore frizione,
pompa filtro antipar ticolato, presa diagnosi, flussometro dell'aria.


F5


30 A Piastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6

30 A
Motore alzacristalli posteriori e motore alzacristallo
guidatore.
F7 5 A
Pla
foniera e faretti di lettura carte anteriori, illuminazione cassettino
portaoggetti, lampada portatile, faretti posteriori di lettura carte.
