9
Guida
135

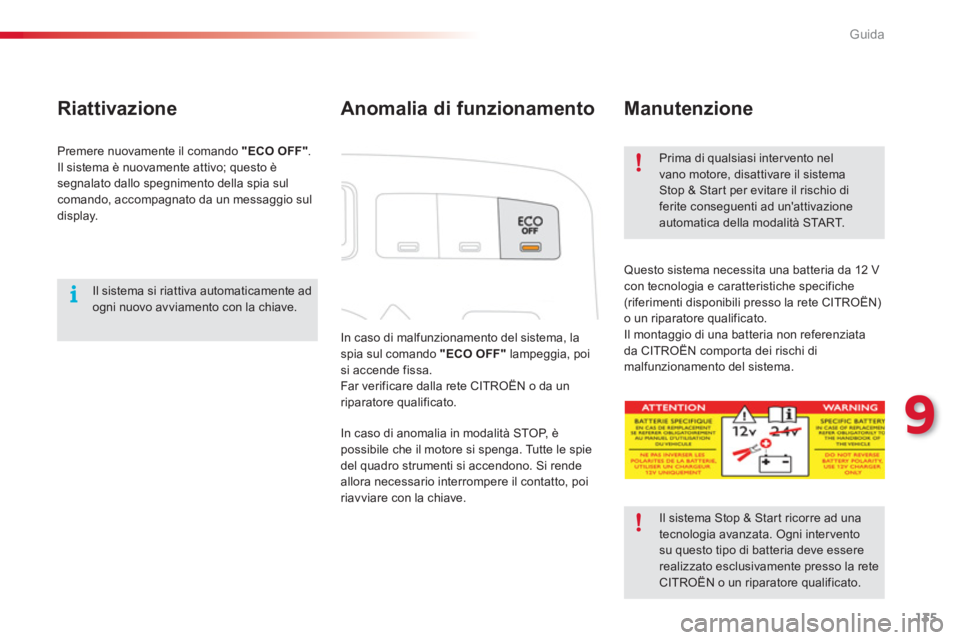

Anomalia di funzionamento
In caso di malfunzionamento del sistema, la
spia sul comando "ECO OFF"
lampeggia, poi si accende fissa.
Far verificare dalla rete CITROËN o da unriparatore qualificato.
In caso di anomalia in modalità
STOP, èpossibile che il motore si spenga. Tutte le spie
del quadro strumenti si accendono. Si rendeallora necessario interrompere il contatto, poi riavviare con la chiave.


Manutenzione
Questo sistema necessita una batteria da 12 Vcon tecnologia e caratteristiche specifiche (riferimenti disponibili presso la rete CITROËN)o un riparatore qualificato.
Il montaggio di una batteria non referenziata
da CITROËN compor ta dei rischi di
m
alfunzionamento del sistema.

Prima di qualsiasi inter vento nelvano motore, disattivare il sistemaStop & Star t per evitare il rischio diferite conseguenti ad un'attivazione automatica della modalità STA R T.


Il sistema Stop & Star t ricorre ad una tecnologia avanzata. Ogni interventosu questo tipo di batteria deve essere realizzato esclusivamente presso la reteCITROËN o un riparatore qualificato.

Premere nuovamente il comando "ECO OFF".
Il sistema è nuovamente attivo; questo èsegnalato dallo spegnimento della spia sulcomando, accompagnato da un messaggio sul
display.
Il sistema si riattiva automaticamente adogni nuovo avviamento con la chiave.


Riattivazione

Guida
136





Limitatore di velocità
I comandi di questo sistema sono raggruppati sul comando A.1.
Ghiera di selezione della modalitàlimitatore.2.
Ta sto di riduzione del valore. 3.Ta sto di aumento del valore. 4.
Tasto di attivazione / disattivazione dellalimitazione. Le informazioni pro
grammate sono raggruppate
sul display del quadro strumenti.
5.Indicazione di attivazione / disattivazione della limitazione.
6.
Indicazione di selezione della modalitàlimitatore.
7. Valore della velocità programmata.
Comandi sotto al volante
Visualizzazioni sul quadro strumenti
L' attivazionedel limitatore è manuale: richiede
una velocità programmata di almeno 30 Km/h.
Il limitatore si disattiva azionandomanualmente il comando.
Premendo con
forza il pedale dell'acceleratore, è possibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è sufficiente scendere ad una velocità inferiore aquella programmata.
Il valore di velocità pro
grammato rimanememorizzato all'interruzione del contatto.

Il limitatore non può in alcun caso
sostituire il rispetto dei limiti di velocità, né la vigilanza o il senso diresponsabilità del guidatore.
Sistema che impedisce di superare la velocità
del veicolo pro
grammata dal guidatore.Quando si raggiunge la velocità limite, lapressione del pedale dell'acceleratore nonproduce alcun effetto.

9
Guida
137
Programmazione
)Portare la ghiera 1 sulla posizione"LIMIT"
: la modalità limitatore èselezionata ma non ancora attiva (PAUSE).
Non
è necessario attivare il limitatore per regolare la velocità.

Superamento della velocità programmata
La pressione del pedale dell'acceleratore consente di superare la
velocità programmata solo premendo con forzafino a superare il punto di resistenza. Il limitatore verrà quindi momentaneamente disattivato e la velocitàprogrammata continuerà ad essere visualizzata e a lampeggiare.
Il ritorno alla velocità programmata, tramite decelerazione volontaria onon del veicolo, annulla automaticamente il lampeggiamento.


Uscita dalla modalità limitatore
)Portare la ghiera 1
sulla posizione "0"
: la selezione dellamodalità limitatore è annullata e viene di nuovo visualizzato il contachilometri totalizzatore.


Anomalia di funzionamento

In caso di anomalia di funzionamento del
limitatore, la velocità si cancella e viene
sostituita da trattini lampeggianti.
Far verificare dalla rete CITROËN o da un
ri
paratore qualificato.
)Impostare il valore di velocità premendo il tasto 2 o 3 (ad es.: 90 Km/h).
È possibile modificare successivamente la velocità programmata coni tasti 2e 3:


- di + o - 1 Km/h = pressione breve,

- di + o - 5 Km/h = pressione prolungata,

- per passi di + o - 5 Km/h = tenere premuto.)Attivare il limitatore premendo il tasto 4.)Disattivare il limitatore premendo il tasto 4
: il display conferma la
disattivazione (PAUS E).)Riattivare il limitatore premendo di nuovo il tasto 4 .



In caso di for te pendenza o di forteaccelerazione, il limitatore di velocitànon potrà impedire al veicolo disuperare la velocità programmata.
Per evitare di intralciare i pedali:


- verificare il corretto posizionamentodel tappetino,

- non sovrapporre mai più tappetini.

Guida
138

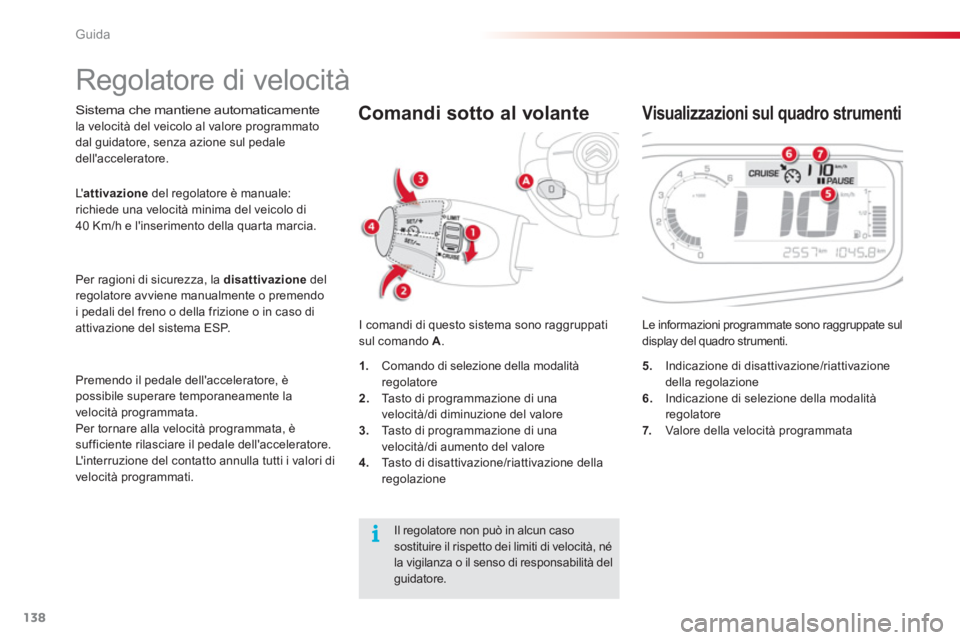

Sistema che mantiene automaticamentela velocità del veicolo al valore programmato
dal guidatore, senza azione sul pedale
dell'acceleratore.
I comandi di questo sistema sono ra
ggruppati sul comando A . Le informazioni programmate sono raggruppate sul
display del quadro strumenti.
Comandi sotto al volante Visualizzazioni sul quadro strumenti
L' attivazionedel regolatore è manuale:richiede una velocità minima del veicolo di
40 Km/h e l'inserimento della quarta marcia.
Per ra
gioni di sicurezza, la disattivazione
del regolatore avviene manualmente o premendo
i pedali del freno o della frizione o in caso di
attivazione del sistema ESP.
Premendo il
pedale dell'acceleratore, èpossibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è
sufficiente rilasciare il pedale dell'acceleratore.
L' i n terruzione del contatto annulla tutti i valori di
velocità programmati. 1
.Comando di selezione della modalità
regolatore
2. Tasto di programmazione di una
velocità/di diminuzione del valore3. Tasto di programmazione di una
velocità/di aumento del valore 4.Tasto di disattivazione/riattivazione della
regolazione 5.Indicazione di disattivazione
/riattivazione
della regolazione
6.Indicazione di selezione della modalità regolatore
7. Valore della velocità programmata
Il regolatore non può in alcun caso sostituire il rispetto dei limiti di velocità, néla vigilanza o il senso di responsabilità delguidatore.






Regolatore di velocità

9
Guida
139

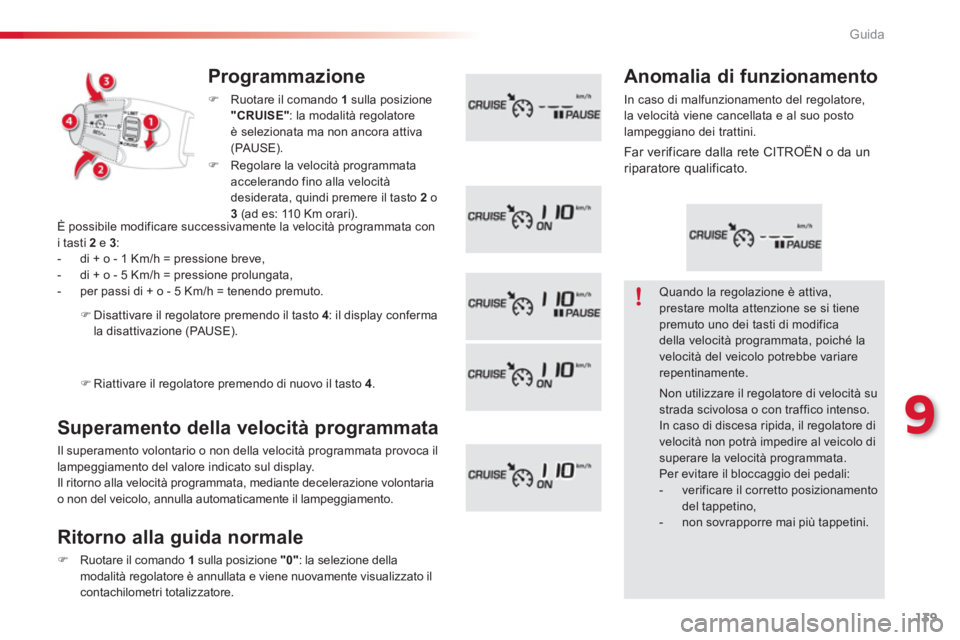

Programmazione
)Ruotare il comando 1sulla posizione
"CRUISE": la modalità regolatore è selezionata ma non ancora attiva (PAUSE).


Superamento della velocità programmata

Il superamento volontario o non della velocità programmata provoca il
lampeggiamento del valore indicato sul display.
Il ritorno alla velocità programmata, mediante decelerazione volontaria
o non del veicolo, annulla automaticamente il lampeggiamento.

Ritorno alla guida normale
)Ruotare il comando 1
sulla posizione "0"
: la selezione della modalità regolatore è annullata e viene nuovamente visualizzato il contachilometri totalizzatore.



Anomalia di funzionamento

In caso di malfunzionamento del regolatore,
la velocità viene cancellata e al suo posto
lampeggiano dei trattini.
Far verificare dalla rete CITROËN o da un
riparatore qualificato. )Regolare la velocità programmata accelerando fino alla velocità desiderata, quindi premere il tasto 2 o3(ad es: 110 Km orari).
)Disattivare il regolatore premendo il tasto 4 : il display conferma la disattivazione (PAUSE).
)Riattivare il regolatore premendo di nuovo il tasto 4.

È possibile modificare successivamente la velocità programmata con()
i tasti 2e 3:


- di + o - 1 Km/h = pressione breve,

- di + o - 5 Km/h = pressione prolungata,

- per passi di + o - 5 Km/h = tenendo premuto. Quando la regolazione è attiva,prestare molta attenzione se si tienepremuto uno dei tasti di modificadella velocità programmata, poiché lavelocità del veicolo potrebbe variarerepentinamente.

Non utilizzare il regolatore di velocità sustrada scivolosa o con traffico intenso. In caso di discesa ripida, il regolatore di
velocità non potrà impedire al veicolo disuperare la velocità programmata.
Per evitare il bloccaggio dei pedali:


- verificare il corretto posizionamentodel tappetino,

- non sovrapporre mai più tappetini.

Guida
140

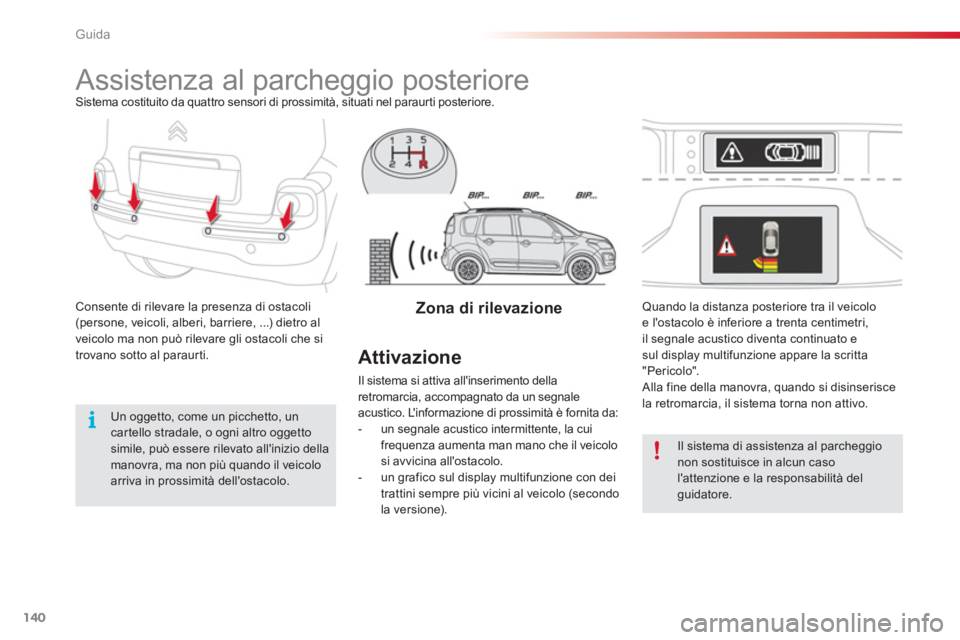

Assistenza al parcheggio posteriore Sistema costituito da quattro sensori di prossimità, situati nel paraurti posteriore.
Consente di rilevare la presenza di ostacoli
(persone, veicoli, alberi, barriere, ...) dietro al
veicolo ma non può rilevare gli ostacoli che si
trovano sotto al paraurti.Attivazione
Il sistema si attiva all'inserimento dellaretromarcia, accompagnato da un segnale
acustico. L'informazione di prossimità è fornita da:
- un segnale acustico intermittente, la cui
frequenza aumenta man mano che il veicolosi avvicina all'ostacolo.
- un grafico sul display multifunzione con dei
trattini sempre più vicini al veicolo (secondo la versione).

Zona di rilevazione
Quando la distanza posteriore tra il veicoloe l'ostacolo è inferiore a trenta centimetri,il segnale acustico diventa continuato e sul display multifunzione appare la scritta
"Pericolo".
Alla fine della manovra, quando si disinserisce
la retromarcia, il sistema torna non attivo.
Un oggetto, come un picchetto, un car tello stradale, o ogni altro oggettosimile, può essere rilevato all'inizio dellamanovra, ma non più quando il veicolo arriva in prossimità dell'ostacolo.
Il sistema di assistenza al parcheggionon sostituisce in alcun casol'attenzione e la responsabilità del guidatore.

9
Guida
141

Disattivazione Riattivazione
A motore avviato, premere il pulsante A
per
disattivare definitivamente il sistema. La spia delpulsante si accende.
Il sistema verrà disattivato automaticamente in caso di trainodi un rimorchio o di montaggio di un portabicicletta (veicolo equipaggiatodi gancio traino o di por tabiciclettaomologati da CITROËN).
In inverno o in presenza di cattivo tempo, verificare che i sensori non siano ricoper ti di fango, brina o neve.
Premere di nuovo il pulsante Aper riattivare il
sistema. La spia del pulsante si spegne.
In caso di anomalia di
funzionamento, all'inserimento della retromarcia, la spia
servizio si accende, accompagnata daun segnale acustico (Bip breve) e da un
messaggio sul display multifunzione.

Guida
142

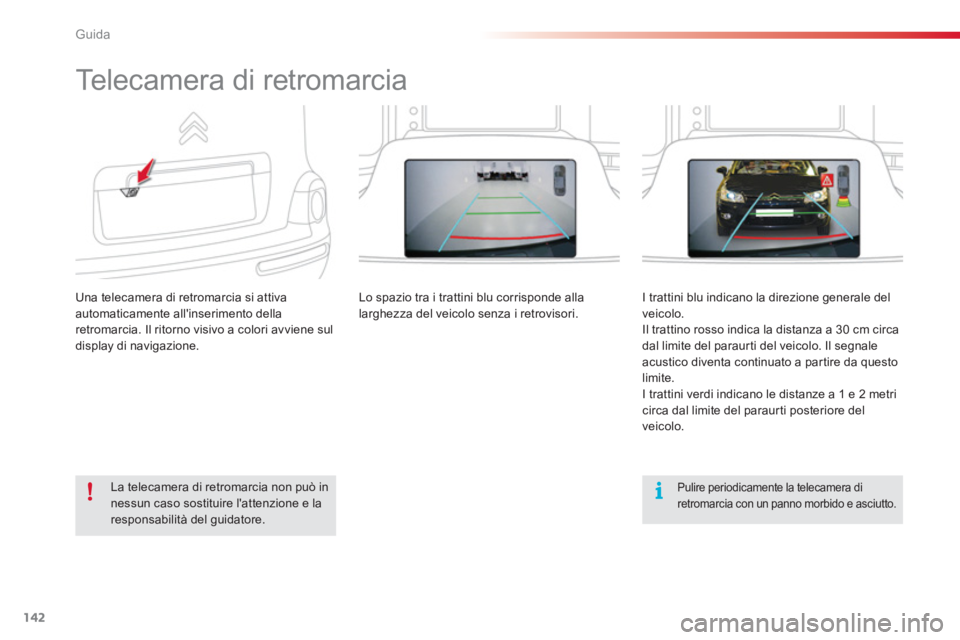

Telecamera di retromarcia
Una telecamera di retromarcia si attivaautomaticamente all'inserimento dellaretromarcia. Il ritorno visivo a colori avviene suldisplay di navigazione.

Lo spazio tra i trattini blu corrisponde allalarghezza del veicolo senza i retrovisori.
I trattini blu indicano la direzione generale del
veicolo.
Il trattino rosso indica la distanza a 30 cm circa dal limite del paraurti del veicolo. Il segnale
acustico diventa continuato a partire da questo
limite.
I trattini verdi indicano le distanze a 1 e 2 metricirca dal limite del paraur ti posteriore del
veicolo.


Pulire periodicamente la telecamera diretromarcia con un panno morbido e asciutto.



La telecamera di retromarcia non può in nessun caso sostituire l'attenzione e laresponsabilità del guidatore.
