2014 CITROEN C3 PICASSO Libretti Di Uso E manutenzione (in Italian)

11
Informazioni pratiche
183








Sostituzione di una spazzola del tergicristallo o del tergilunotto


Smontaggio
)Sollevare il braccio corrispondente.)Sganciare e rimuovere la spazzola.
Rimontaggio
)
Anteriormente, verificare le dimensioni
della spazzola. La spazzola più corta deveessere montata lato passeggero. ) Posizionare la nuova spazzola ed
agganciarla.) Ripiegare il braccio con cautela.



Prima di smontare la
s
pazzola anteriore
)Nel minuto successivo all'interruzione
del contatto, azionare il comando del
tergicristallo per posizionare le spazzole in
v
erticale. Questa posizione deve essere utilizzata
per evitare di danneggiare il tergicristallo e ilcofano.
Dopo il rimontaggio di una
s
pazzola anteriore
) Inserire il contatto.)
Azionare nuovamente il comando del
tergicristallo per por tare in posizione le
spazzole.
Procedimento per la sostituzione di una spazzola del ter
gicristallo consumata con una spazzola nuova, senza attrezzatura.

Informazioni pratiche
184





Traino del veicolo
Accesso agli attrezzi
L'anello di traino si trova nel bagagliaio, sottoal pianale.
Per accedervi:)aprire il bagagliaio, )rimuovere il pianale mobile del bagagliaio, )sollevare il tappetino del bagagliaio,)estrarre l'anello di traino dal contenitoredegli attrezzi. Procedimento per il traino del veicolo o per il rimorchio di un altro veicolo con un dispositivo meccanico amovibile.
Consigli generali
Rispettare la legislazione in vigore nel proprio Paese.Ver ificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.Il guidatore al volante del veicolo trainato deve essere munito di patente valida.In caso di traino con le quattro ruote appoggiate a terra, utilizzare sempre una barra ditraino omologata ; le corde e le cinghie sono vietate. Se il traino è effettuato a motore spento, assenza di servofreno e di ser vosterzo. Per il traino nei seguenti casi, ricorrere tassativamente all'intervento di un professionista : - veicolo in panne su autostrada o su vie a scorrimento veloce,- veicolo con 4 ruote motrici, - impossibilità di mettere il cambio in folle, di sbloccare lo sterzo, di disinserire il freno di stazionamento,- traino con solo due ruote appoggiate a terra,- assenza di barra di traino omologata ...

11
Informazioni pratiche
185

Traino del veicolo
)Nel paraurti anteriore, lato passeggero,
togliere il coperchietto di protezione dello
spor tellino situato a lato del fanalino
fendinebbia, usando la parte piana
dell'anello di traino.

)
Nel paraurti posteriore, sganciare ilcoperchietto premendo sulla parte
inferiore. ) Av vitare l'anello di traino fino in battuta. )
Installare la barra di traino. )
Attivare il segnale d'emergenza del veicolo
trainato.



Traino di un altro veicolo
Il mancato rispetto di questa particolarità può danneggiare alcuni organi di frenata e por tare all'assenzadi assistenza in frenata al riavviamentodel motore.


Quando si toglie il coperchietto diprotezione dello spor tellino, evitare di rovinare la vernice con l'anello di traino .
)
Av vitare l'anello di traino fino in battuta.)
Installare la barra di traino.)
Attivare il segnale d'emergenza del veicolo
trainato.) Collocare la leva del cambio in folle.

Informazioni pratiche
186

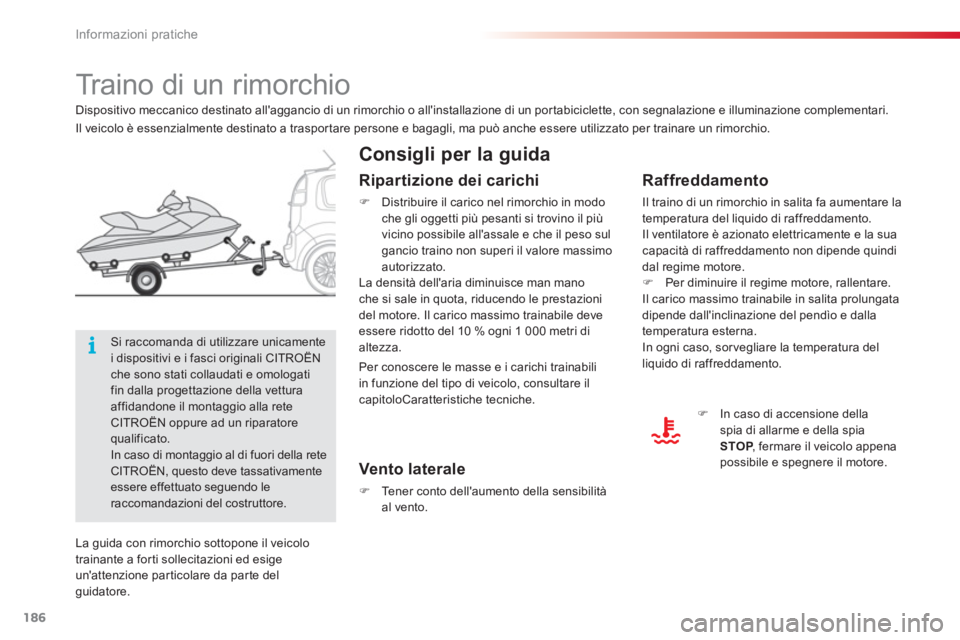

Traino di un rimorchio


Consigli per la guida


Raffreddamento

Il traino di un rimorchio in salita fa aumentare latemperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua capacità di raffreddamento non dipende quindi
dal regime motore. )Per diminuire il regime motore, rallentare.
Il carico massimo trainabile in salita prolungata
dipende dall'inclinazione del pendìo e dalla
tem
peratura esterna.
In ogni caso, sor vegliare la temperatura del
li
quido di raffreddamento.
Vento laterale
)
Tener conto dell'aumento della sensibilitàal vento.
)
In caso di accensione dellaspia di allarme e della spiaSTOP
, fermare il veicolo appena Ppossibile e spegnere il motore.
Dispositivo meccanico destinato all'a
ggancio di un rimorchio o all'installazione di un por tabiciclette, con segnalazione e illuminazione complementari.

Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in modo che gli oggetti più pesanti si trovino il piùvicino possibile all'assale e che il peso sul gancio traino non superi il valore massimoautorizzato.
La densità dell'aria diminuisce man manoche si sale in quota, riducendo le prestazioni del motore. Il carico massimo trainabile deve essere ridotto del 10 % ogni 1 000 metri dialtezza.
Si raccomanda di utilizzare unicamentei dispositivi e i fasci originali CITROËNche sono stati collaudati e omologatifin dalla progettazione della vettura affidandone il montaggio alla reteCITROËN oppure ad un riparatore qualificato.
In caso di montaggio al di fuori della reteCITROËN, questo deve tassativamente essere effettuato seguendo le raccomandazioni del costruttore.
La guida con rimorchio sottopone il veicolo
trainante a for ti sollecitazioni ed esige
un'attenzione particolare da par te del guidatore.
Il veicolo
è essenzialmente destinato a traspor tare persone e bagagli, ma può anche essere utilizzato per trainare un rimorchio.

Per conoscere le masse e i carichi trainabili
in funzione del tipo di veicolo, consultare ilcapitoloCaratteristiche tecniche.

11
Informazioni pratiche
187

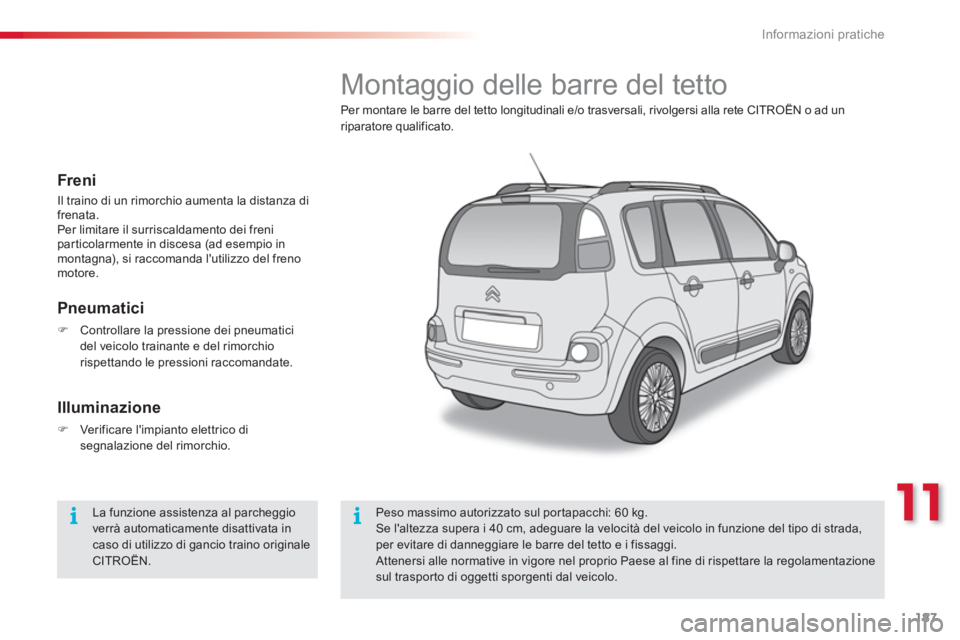

Montaggio delle barre del tetto
Per montare le barre del tetto longitudinali e/o trasversali, rivolgersi alla rete CITROËN o ad un riparatore qualificato.
Peso massimo autorizzato sul por tapacchi: 60 kg.Se l'altezza supera i 40 cm, adeguare la velocità del veicolo in funzione del tipo di strada,
per evitare di danneggiare le barre del tetto e i fissaggi.
Attenersi alle normative in vigore nel proprio Paese al fine di rispettare la regolamentazione sul trasporto di oggetti sporgenti dal veicolo.


Freni
Il traino di un rimorchio aumenta la distanza difrenata.
Per limitare il surriscaldamento dei freni particolarmente in discesa (ad esempio inmontagna), si raccomanda l'utilizzo del freno motore.

Pneumatici
)Controllare la pressione dei pneumatici del veicolo trainante e del rimorchio rispettando le pressioni raccomandate.



Illuminazione
)Verificare l'impianto elettrico disegnalazione del rimorchio.


La funzione assistenza al parcheggioverrà automaticamente disattivata in
caso di utilizzo di gancio traino originale CITROËN.

Informazioni pratiche
188
"Confort":
assistenza al parcheggio anteriore eposteriore , modulo isotermo, faretto di
lettura, tendine parasole, gruccia appendiabiti sull'appoggiatesta, appoggiagomito centrale,
deflettore dell'aria, ricarica del deodorante per
abitacolo, posacenere por tatile, pellicole di protezione dai raggi solari per i vetri...


"Protezione":

tappetini *
, foderine dei sedili , fasce laterali,protezione del paraurti, telo di protezione del
veicolo, griglia di separazine per cani, foderine coprisedili e per il bagagliaio, per gli animali da compagnia...
"Soluzioni per il trasporto" :
vasca del bagagliaio, tappeto del bagagliaio,
fascio gancio traino, barre del tetto trasversali e longitudinali, por tabicicletta, portasci, portabagagli sul tetto, spessori del bagagliaio,
rete del bagagliaio, kit di trasformazione veicolo commerciale, pannello di fondo del bagagliaioscorrevole...


"Sicurezza":

allarme antintrusione, triangolo di pre-
segnalazione, giubbino di sicurezza, etilometro, cofanetto di pronto soccorso, catene da neve, calze da neve, antifur to ruota, sistema di
localizzazione veicolo, seggiolini per bambini,estintore, retrovisore per roulotte, pellicole di
sicurezza per i vetri...

"Style" :

cerchi in alluminio, gusci dei retrovisori cromati,
volante in pelle, pomelli della leva del cambio, riposa piede in alluminio, coprimozzo...





Accessori La rete CITROËN offre un'ampia scelta di ricambi originali e di accessori. Questi ricambi ed accessori, testati ed approvati per la loro affidabilità e sicurezza.
Sono tutti adatta alla Sua vettura e beneficiano della garanzia CITROËN.

*

Per evitare interferenze con i pedali:
- verificare il corretto posizionamento e
fissa
ggio del tappetino,
- non sovrapporre mai più tappetini.

11
Informazioni pratiche
189

"Sistemi Multimediali":

navigatore semi-integrato, kit viva voce
Bluetooth ®, autoradio interfacciati con icomandi al volante, altoparlanti, lettore
DVD, USB Box, navigazione portatile, CD
d'aggiornamento della car tografia, moduloHi-Fi, assistenza di suppor to alla guida, Wifi
on board, suppor to multimediale posteriore,suppor ti per telefono e smar tphone, caricatore iPhone®, visualizzazione dei dati di guida
Il montaggio di un equipaggiamento o di un accessorio elettrico non omologatoda CITROËN, può provocare una panne al sistema elettronico del veicolo ed un consumo eccessivo. Prestare quindi la massima attenzione a questa precauzione e rivolgersi ad unrappresentante della marca CITROËNper farsi illustrare la gamma di
equipaggiamenti o accessori omologati.

Installazione di trasmettitori per radiocomunicazione
Prima dell'installazione di trasmettitoriper radiocomunicazione in post-vendita, con antenna esterna sul
veicolo, consultare la Rete CITROËN che comunicherà le caratteristiche degli stessi (banda di frequenza, potenza massima d'uscita, posizione dell'antenna, condizioni specifiched'installazione) che possono esseremontati, secondo la DirettivaCompatibilità Elettromagnetica Automotive (2004/10 4/CE).
Recandosi presso la rete CITROËN, èanche possibile procurarsi dei prodotti per la pulizia e la manutenzione (interna ed esterna) - tra cui i prodotti ecologici dellagamma "TECHNATURE" -, dei prodottiper il rabbocco (liquido lavacristallo...), stick per ritocchi alla vernice e delle bombolette di vernice della stessa tintadel veicolo, delle ricariche (cartucciaper kit di riparazione provvisoria deipneumatici, ...), ....
In funzione della legislazione in vigorenel Paese, i gilet di sicurezza, i triangolidi presegnalazione, le lampadine e i fusibili di ricambio possono essere obbligatori a bordo del veicolo.

Informazioni pratiche
190





Catene da neve
In inverno le catene da neve migliorano la trazion ee il comportamento del veicolo in frenata .

Le catene da neve devono esseremontate solo sulle ruote anteriori. Non devono essere montate sulle ruote di scor ta tipo ruotino.
Per l'utilizzo delle catene e per la velocità massima autorizzata, tenere inconsiderazione la normativa specifica diogni Paese.


Non viaggiare su strada non innevata, per non danneggiare i pneumatici delveicolo e la carreggiata. Provare ilmontaggio delle catene prima dellapartenza, su suolo piano e asciutto. Se il veicolo è equipaggiato di cerchi inlega d'alluminio, verificare che nessuna par te della catena o dei fissaggi entri incontatto con il cerchio.

Le catene possono essere montate su tutte le
misure di pneumatici originali (15", 16 ", 17 ").
Dimensioni dei pneumatici originali Misura massima delle maglie
1
95/60 R15 9 mm
1
95/55 R16 9 mm
2
05 / 45 R17 7 mm
Per ma
ggiori informazioni sulle catene da neve,
consultare la rete CITROËN o un riparatorequalificato.


Consigli di montaggio
)Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada. )Inserire il freno di stazionamento ecollocare eventualmente degli spessori sotto le ruote per evitare che il veicolo si sposti.)Montare le catene secondo le istruzioni fornite dal fabbricante. )Avviare lentamente il veicolo e guidare per qualche minuto, senza superare i 50 km/h. )Fermare il veicolo e verificare che le catene siano ben tese.
Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
