2014 CITROEN BERLINGO MULTISPACE Kasutusjuhend (in Estonian)

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
87
ERGONOOMI
A ja
MUGAVUS
3
MODUTOP KATUS
Lagi on multifunktsionaalne ja
pikendab laeriiulit. Koosneb järgmistest
osadest :
Panipaigad
Mõlemal pool katust asuvad
panipaigad. Maksimaalne koormus
panipaigale on 6 kg
Läbipaistev põhi lihtsustab
panipaikades olevate esemete leidmist.
Ärge asetage panipaika esemeid, mis
võivad reisijaid vigastada.
Laetuli
See laetuli töötab sarnaselt eesmise
laetulega. Vt. teema 3, osa "Elu salongis",
ptk. "Laetuled".

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
88
Seest Väljast
Tagumine pagasikarp
Lae tagaosas asuvasse pagasikarpi
pääseb tagumistelt istekohtadelt ja
pakiruumist.
Tagaistmel istudes lükake luugid lahti.
Tuulutusavad
3 asendiga lüliti võimaldab reguleerida
sissetuleva õhu hulka.
Tuulutusavasid täiendab õhuvärskendaja.
Pakiruumis olles asetage pöial
avausse ja tõmmake pagasikarbi
avamiseks käepidemest.
Avage pagasikarp ettevaatlikult,
et vältida selles olevate esemete
väljakukkumist.
Maksimaalne lubatud koormus
pagasikarbile on 10 kg.

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
89
ERGONOOMI
A ja
MUGAVUS
3
ÕHUVÄRSKENDAJA
Õhuvärskendaja pihustab salongi
lõhna laepaneelis asuvate
tuulutusavade kaudu.
Lõhna pihustamise
reguleerimine
Lõhna pihustamise reguleerimiseks
keerake kroomitud nuppu :
- vähendamiseks vasakule,
- suurendamiseks paremale.
Lõhna pihustamise peatamiseks
keerake kroomitud nupp lõpuni
paremale.
Õhuvärskendaja eemaldamine
- Vajutage nupp alla ja keetake seda veerand pööret vasakule kuni
lõpuni.
- Võtke lõhnakassett laepaneeli seest välja.
- Asendage lõhnakassett uuega.

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
90
Lõhnakasseti paigaldamine
Lõhnakassett koosneb padrunist B ja
hermeetilisest ümbrisest C .
- Eemaldage kaitsekile D .
- Asetage kasseti ots B õhuvärskendaja nupu A kohale.
- Keerake kassetti veerand pööret, et see nupu külge lukustuks ja
eemaldage ümbris.
- Sisestage õhuvärskendaja oma kohale.
Te võite kassetti alati vahetada ja
säilitada tänu hermeetilisele ümbrisele,
mis võimaldab säilitada lõhna juba
avatud lõhnakassetis.
Õhuvärskendaja nupp A on padrunist
sõltumatu.
Kassette müüakse ilma A nuputa.
Lõhnapihusti sisestamine
Pärast lõhnapadruni paigaldamist või
vahetamist :
- Asetage lõhnapihusti oma kohale.
- Keerake lõhnapihustit veerand
pööret paremale.
Kasutusjuhend
Turvalisuse tagamiseks kasutage
lõhnapadruneid vaid selleks ettenähtud
eesmärgil. Ärge võtke lõhnapadruneid
lahti.
Ärge visake hermeetilisi ümbriseid ära,
neid saab kasutada ava sulgejana, kui
te parajasti lõhnapadruneid ei kasuta.
Ärge üritage täita padruneid
lõhnadega, mida ei müüda CITROËN
esinduses.
Hoidke lõhnapadruneid laste ja
loomade eest. Vältige lõhna sattumist
nahale ja silma. Lõhna allaneelamise
korral minge arsti juurde ja näidake
talle toote pakendit või silti.
Nuppu A saab kinnitada
multifunktsionaalse laepaneeli külge
vaid koos lõhnapakassetiga.
Seepärast hoidke alati alles nupp
A ja
üks lõhnakassett.
Lõhnakassetid on müügil CITROËN
esinduses.

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
91
ERGONOOMI
A ja
MUGAVUS
3

MODUTOP KATUSE
REELINGUD
Modutop katuse reelinguid saab
eemaldada. Maksimaalne lubatud koorem reelingu
kohta on 35 kg.
Koorem peab paiknema
libisemisvastaste ribade kohal ega
tohi puutuda vastu katust, aknaid ega
Zénith katuseaknaid.
Katuse koormamise reeglid :
- Avage kaitsekatted.
- Eemaldage kruvikeeraja abil (asub
tööriistakotis parempoolse istme
all) 4 kruvi.
- Keerake katusereelinguid 90°, asetades õõnes pooled ettepoole.
- Keerake 4 kruvi kinni.
- Sulgege kaitsekatted.
- Koorma kinnitamiseks kasutage ainult rihmakohti A .

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
92

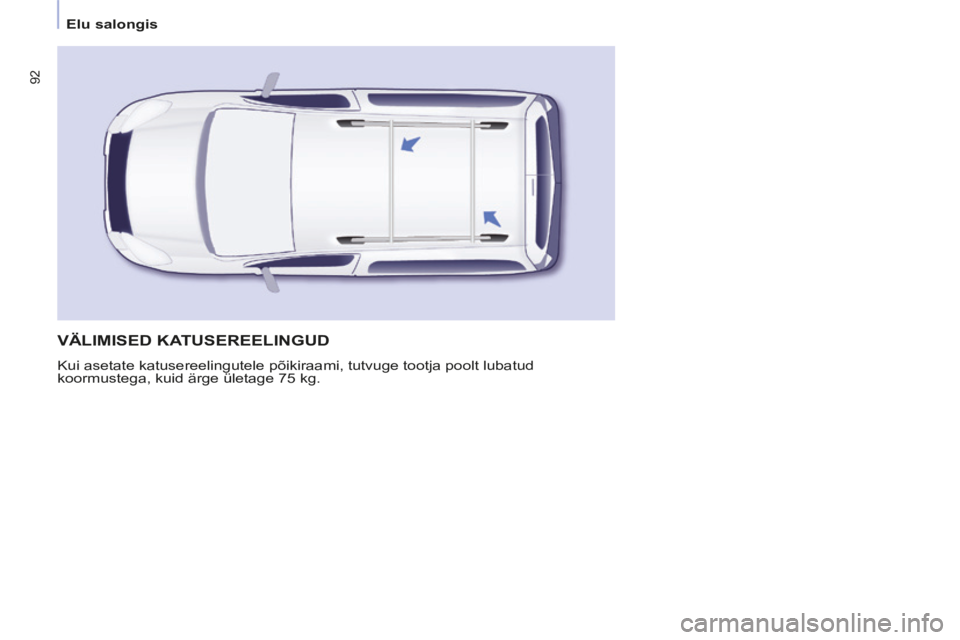

VÄLIMISED KATUSEREELINGUD
Kui asetate katusereelingutele põikiraami, tutvuge tootja poolt lubat\
ud
koormustega, kuid ärge ületage 75 kg.

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
93
ERGONOOMI
A ja
MUGAVUS
3
Automaatne süttimine/kustumine
Esimene laetuli süttib, kui süütevõti
tõmmatakse süütelukust välja, kui
sõiduki lukud avatakse, kui üks
ustest avatakse või sõiduki otsimisel
kaugjuhtimispuldi abil.
Tuled kustuvad, kui süüde sisse
keeratakse ja uksed lukustatakse. Esiistmete juures : tuli süttib
mõne esiukse avamisel.
Sisse ja välja lülitamine toimub
käsitsi lüliti abil, kui süüde on
sees.
Tagaistmete juures : tuli süttib
mõne tagaukse avamisel.
Kui uksed pikemaks ajaks
lahti jäävad, siis laetuled
kustuvad.
Tuli ei põle.
Tuli põleb kogu aeg, süüde on
sees.
Eesmine laevalgusti
LAETULED
Tagumine laetuli
Eraldiasetsevad kohtvalgustid ees

Elu salongis
Berlingo-2-VP-papier_et_Chap03_Ergonomie_ed01-2014
94
PAGASIKATE (5 KOHALINE MUDEL)
See jäik plaat võimaldab varjata
pakiruumis olevaid esemeid. Eemaldamine
Voltige kate kokku.
Võtke kate kohtadest
A ja B lahti, katet
enda poole tõmmates.
Tõstke kate üles ja eemaldage.
Tagasi asetamine
Asetage pagasikate kohtade A ja B ette.
Lükake katet ettepoole, et vardad
süvenditesse lükata.
Voltige kate lahti ja kinnitage
kohtadesse C .
Kokku voltimine
Pakiruumi kaudu voltige pool katet
kokku, seda kohast
C lahti võtmiseks
tõstes. Hoidmine (olenevalt versioonist)
Tagaistmete seljatoes on spetsiaalne
koht, kuhu saab paigutada
kokkuvolditud pagasikatte.
Libistage katet vertikaalselt seljatugede
keskkohas asuvate külgmiste juhikute
vahele.
Sisestage kate nii, et liitekoht oleks
kõige ees ja lahtised katteotsad üleval.
Jäika pahasikatet saab kasutada ka
riiulina. Ärge asetage kattele esemeid,
mis võivad järsu pidurduse või tagant
tuleva löögi korral salongi paiskuda ja
reisijatele ohtlikud olla.
