2014 Alfa Romeo Giulietta Εγχειρίδιο χρήσης (in Greek)

ΦΛΑΣ
Εμπρόσθια
Για την αντικατάσταση του
λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❒περιστρέψτε αριστερόστροφα
κατά ¼ της στροφής το καπάκι
C εικ. 158
❒αντικαταστήστε το σύνολο
λαμπτήρα + ντουί A εικ. 161.
Πλευρικά
Είναι με LED. Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση αυτών των
λαμπτήρων απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των
φώτων θέσης, στοπ, φλας (λαμπτήρες
που υπάρχουν στο σταθερό οπτικό
σύνολο), των φώτων όπισθεν και των
πίσω φώτων ομίχλης (λαμπτήρες
που βρίσκονται στο οπτικό σύνολο
επάνω στην πόρτα του
πορτμπαγκάζ).
Αφαίρεση σταθερού οπτικού
συνόλου
Συνεχίστε όπως ακολουθεί:
❒ανοίξτε το πορτμπαγκάζ και
ξεβιδώστε τη βίδα στήριξης
A εικ. 162 του πίσω οπτικού
συνόλου
❒αφαιρέστε το οπτικό σύνολο
βγάζοντάς το και με τα δύο χέρια
προς τη φορά που δείχνει το
βέλος
❒αποσυνδέστε το φις σύνδεσης και
αντικαταστήστε τον αντίστοιχο
λαμπτήρα.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠ
Είναι με LED. Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.
ΦΛΑΣ
Με το οπτικό σύνολο
ξεμονταρισμένο, για να
αντικαταστήσετε το λαμπτήρα
ξεβιδώστε τις δύο βίδες A εικ. 163,
βγάλτε το ντουί και στη συνέχεια
αντικαταστήστε το λαμπτήρα B.

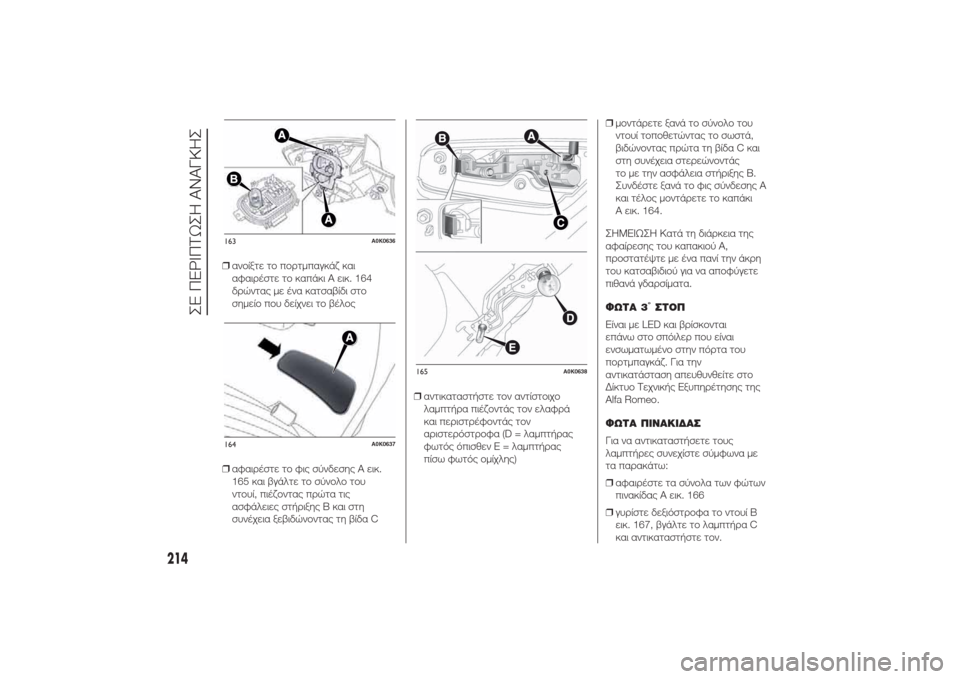

ΠΙΣΩ ΦΩΤΑ ΟΜΙΧΛΗΣ/ΦΩΤΑ
ΟΠΙΣΘΕΝ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με
τα παρακάτω:161
A0K0634
162
A0K0635
213

❒ανοίξτε το πορτμπαγκάζ και
αφαιρέστε το καπάκι A εικ. 164
δρώντας με ένα κατσαβίδι στο
σημείο που δείχνει το βέλος
❒αφαιρέστε το φις σύνδεσης A εικ.
165 και βγάλτε το σύνολο του
ντουί, πιέζοντας πρώτα τις
ασφάλειες στήριξης Β και στη
συνέχεια ξεβιδώνοντας τη βίδα C❒αντικαταστήστε τον αντίστοιχο
λαμπτήρα πιέζοντάς τον ελαφρά
και περιστρέφοντάς τον
αριστερόστροφα (D = λαμπτήρας
φωτός όπισθεν E = λαμπτήρας
πίσω φωτός ομίχλης)❒μοντάρετε ξανά το σύνολο του
ντουί τοποθετώντας το σωστά,
βιδώνοντας πρώτα τη βίδα C και
στη συνέχεια στερεώνοντάς
το με την ασφάλεια στήριξης Β.
Συνδέστε ξανά το φις σύνδεσης A
και τέλος μοντάρετε το καπάκι
A εικ. 164.
ΣHMEIΩΣH Κατά τη διάρκεια της
αφαίρεσης του καπακιού A,
προστατέψτε με ένα πανί την άκρη
του κατσαβιδιού για να αποφύγετε
πιθανά γδαρσίματα.
ΦΩΤΑ 3
°ΣΤΟΠ
Είναι με LED και βρίσκονται
επάνω στο σπόιλερ που είναι
ενσωματωμένο στην πόρτα του
πορτμπαγκάζ. Για την
αντικατάσταση απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.

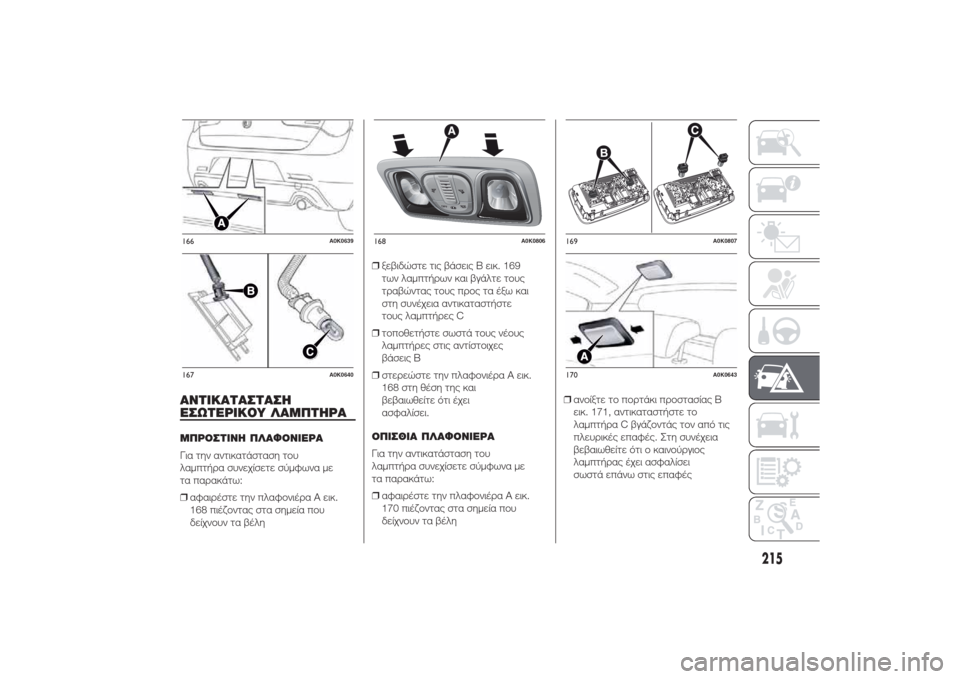

ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με
τα παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων
πινακίδας A εικ. 166
❒γυρίστε δεξιόστροφα το ντουί B
εικ. 167, βγάλτε το λαμπτήρα C
και αντικαταστήστε τον.
163
A0K0636
164
A0K0637
165
A0K0638
214
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του
λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ.
168 πιέζοντας στα σημεία που
δείχνουν τα βέλη❒ξεβιδώστε τις βάσεις B εικ. 169
των λαμπτήρων και βγάλτε τους
τραβώντας τους προς τα έξω και
στη συνέχεια αντικαταστήστε
τους λαμπτήρες C
❒τοποθετήστε σωστά τους νέους
λαμπτήρες στις αντίστοιχες
βάσεις B
❒στερεώστε την πλαφονιέρα A εικ.
168 στη θέση της και
βεβαιωθείτε ότι έχει
ασφαλίσει.

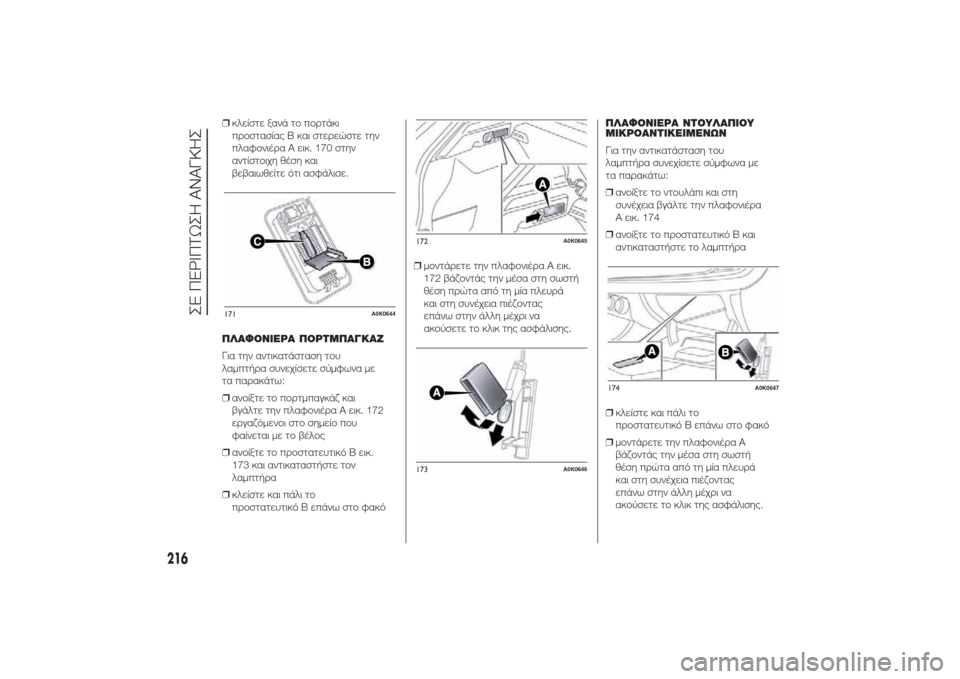

ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του
λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ.
170 πιέζοντας στα σημεία που
δείχνουν τα βέλη❒ανοίξτε το πορτάκι προστασίας B
εικ. 171, αντικαταστήστε το
λαμπτήρα C βγάζοντάς τον από τις
πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι ο καινούργιος
λαμπτήρας έχει ασφαλίσει
σωστά επάνω στις επαφές166
A0K0639
167
A0K0640
168
A0K0806
169
A0K0807
170
A0K0643
215

❒κλείστε ξανά το πορτάκι
προστασίας B και στερεώστε την
πλαφονιέρα A εικ. 170 στην
αντίστοιχη θέση και
βεβαιωθείτε ότι ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του
λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και
βγάλτε την πλαφονιέρα A εικ. 172
εργαζόμενοι στο σημείο που
φαίνεται με το βέλος
❒ανοίξτε το προστατευτικό B εικ.
173 και αντικαταστήστε τον
λαμπτήρα
❒κλείστε και πάλι το
προστατευτικό B επάνω στο φακό❒μοντάρετε την πλαφονιέρα A εικ.
172 βάζοντάς την μέσα στη σωστή
θέση πρώτα από τη μία πλευρά
και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να
ακούσετε το κλικ της ασφάλισης.ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ
ΜΙΚΡΟΑΝΤΙΚΕΙΜΕΝΩΝ
Για την αντικατάσταση του
λαμπτήρα συνεχίσετε σύμφωνα με
τα παρακάτω:
❒ανοίξτε το ντουλάπι και στη
συνέχεια βγάλτε την πλαφονιέρα
A εικ. 174
❒ανοίξτε το προστατευτικό B και
αντικαταστήστε το λαμπτήρα
❒κλείστε και πάλι το
προστατευτικό B επάνω στο φακό
❒μοντάρετε την πλαφονιέρα A
βάζοντάς την μέσα στη σωστή
θέση πρώτα από τη μία πλευρά
και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να
ακούσετε το κλικ της ασφάλισης.171
A0K0644
172
A0K0645
173
A0K0646
174
A0K0647
216
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΛΑΦΟΝΙΕΡΑ ΣΚΙΑΔΙΟΥ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των
λαμπτήρων απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Alfa Romeo.

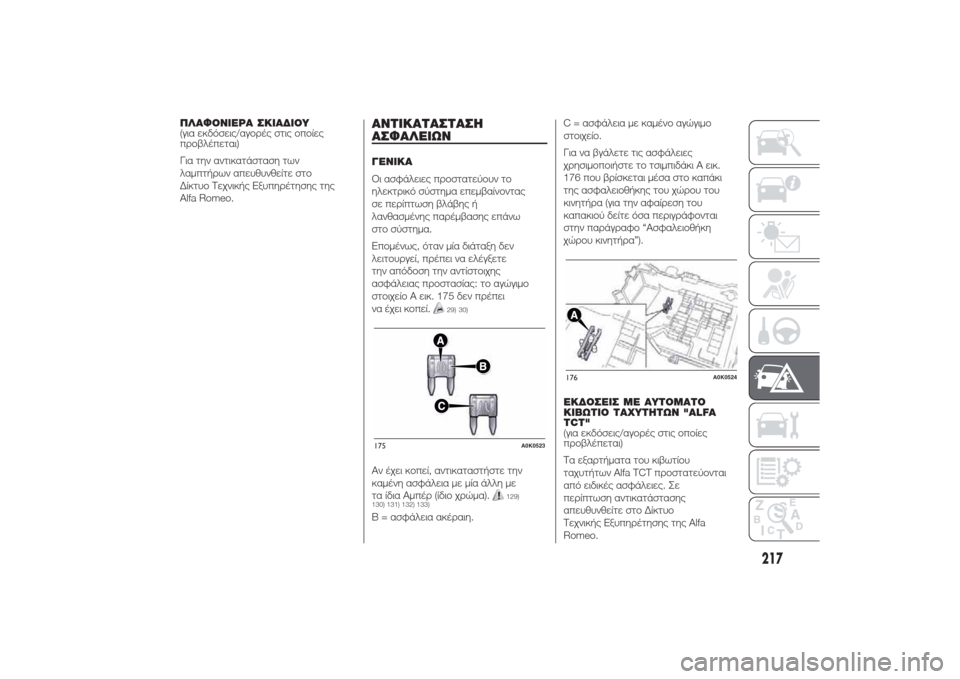

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το
ηλεκτρικό σύστημα επεμβαίνοντας
σε περίπτωση βλάβης ή
λανθασμένης παρέμβασης επάνω
στο σύστημα.
Επομένως, όταν μία διάταξη δεν
λειτουργεί, πρέπει να ελέγξετε
την απόδοση την αντίστοιχης
ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 175 δεν πρέπει
να έχει κοπεί.
29) 30)
Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με
τα ίδια Αμπέρ (ίδιο χρώμα).
129)
130) 131) 132) 133)
B = ασφάλεια ακέραιη.C = ασφάλεια με καμένο αγώγιμο
στοιχείο.
Για να βγάλετε τις ασφάλειες
χρησιμοποιήστε το τσιμπιδάκι A εικ.
176 που βρίσκεται μέσα στο καπάκι
της ασφαλειοθήκης του χώρου του
κινητήρα (για την αφαίρεση του
καπακιού δείτε όσα περιγράφονται
στην παράγραφο “Ασφαλειοθήκη
χώρου κινητήρα”).
ΕΚΔΟΣΕΙΣ ΜΕ ΑΥΤΟΜΑΤΟ
ΚΙΒΩΤΙΟ ΤΑΧΥΤΗΤΩΝ "ALFA
TCT"
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Τα εξαρτήματα του κιβωτίου
ταχυτήτων Alfa TCT προστατεύονται
από ειδικές ασφάλειες. Σε
περίπτωση αντικατάστασης
απευθυνθείτε στο Δίκτυο
Τεχνικής Εξυπηρέτησης της Alfa
Romeo.175
A0K0523
176
A0K0524
217

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες συγκεντρώνονται σε
τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα,
επάνω στο ταμπλό και μέσα στο
πορτμπαγκάζ.

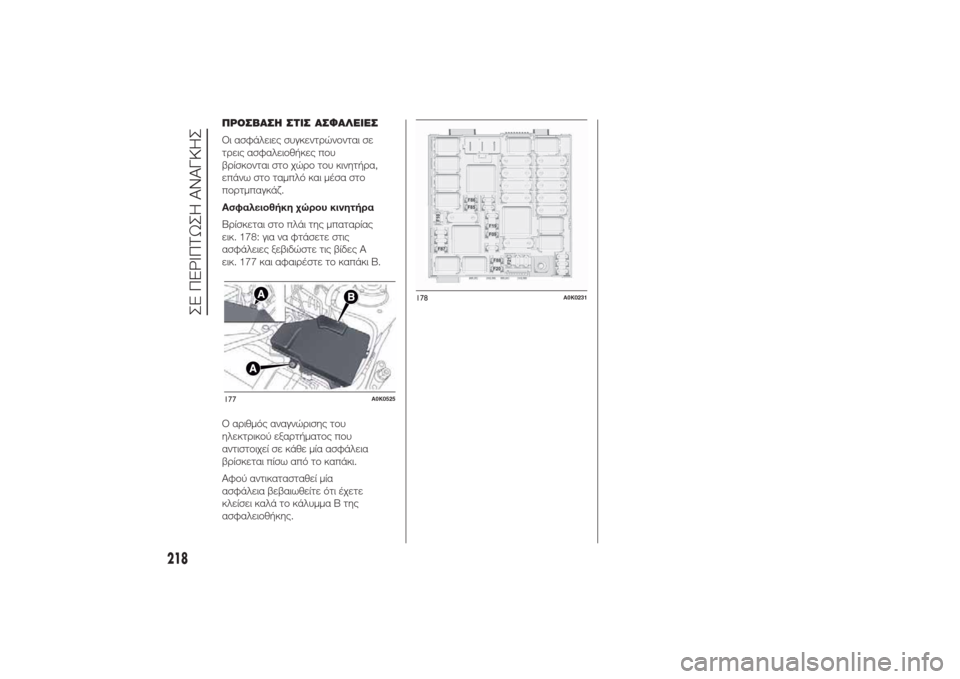

Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας
εικ. 178: για να φτάσετε στις
ασφάλειες ξεβιδώστε τις βίδες A
εικ. 177 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια
βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία
ασφάλεια βεβαιωθείτε ότι έχετε
κλείσει καλά το κάλυμμα Β της
ασφαλειοθήκης.177
A0K0525
178
A0K0231
218
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

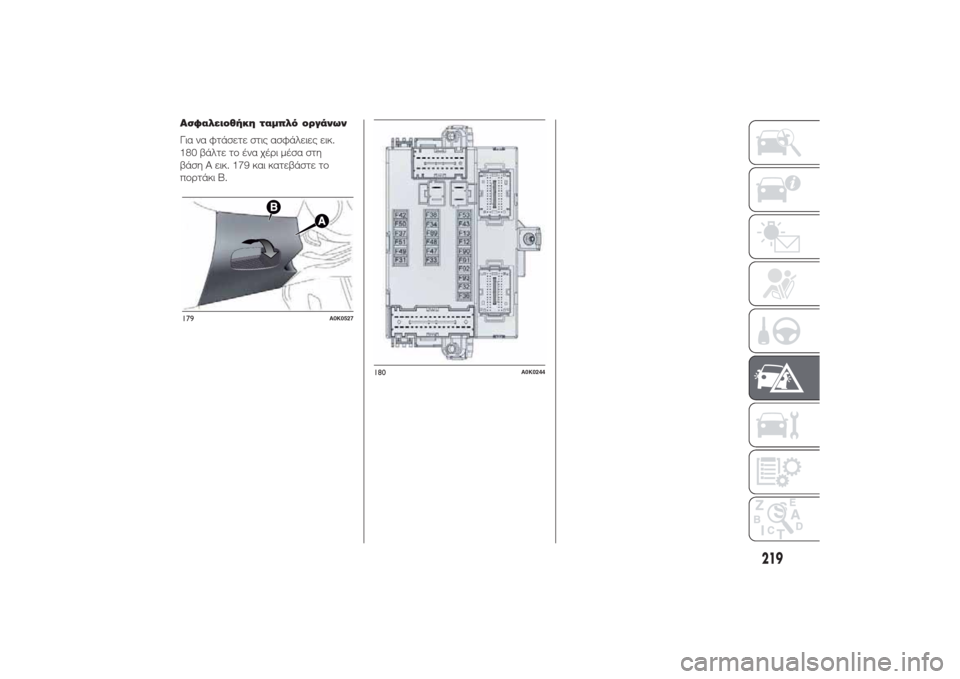

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ.
180 βάλτε το ένα χέρι μέσα στη
βάση A εικ. 179 και κατεβάστε το
πορτάκι B.179
A0K0527
180
A0K0244
219

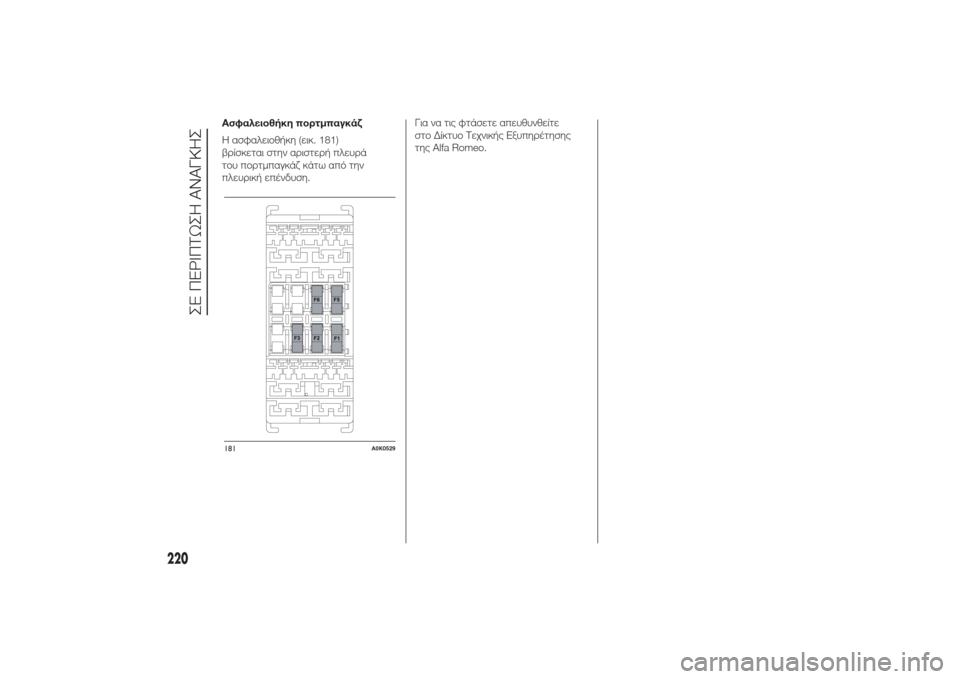

Ασφαλειοθήκη πορτμπαγκάζ
Η ασφαλειοθήκη (εικ. 181)
βρίσκεται στην αριστερή πλευρά
του πορτμπαγκάζ κάτω από την
πλευρική επένδυση.Για να τις φτάσετε απευθυνθείτε
στο Δίκτυο Τεχνικής Εξυπηρέτησης
της Alfa Romeo.181
A0K0529
220
