2013 Ram 1500 Guide d'utilisateur (in French)

AVERTISSEMENT!

Le remorquage du véhicule avec les roues arrière au sol endommagera
gravement la transmission. Les dommages causés par un remorquage inadé­
quat ne sont pas couverts par la garantie de véhicule neuf.
 Ne débranchez pas l'arbre de transmission, car le liquide pourrait s'écouler,
entraînant des dommages aux pièces internes.
 Ne remorquez pas le véhicule au moyen de paniers porteurs avant ou arrière.
L'utilisation de paniers porteurs avant ou arrière entraînera des dommages
internes à la transmission ou à la boîte de transfert pendant un remorquage
derrière un véhicule de loisir.
 Le remorquage doit être effectué en direction vers l'avant. Le remorquage du
véhicule vers l'arrière peut endommager gravement la boîte de transfert.
 La transmission automatique doit être placée en position P (STATIONNE-
MENT) pour le remorquage derrière un véhicule de loisir.
 La transmission manuelle doit être en prise (pas en position N [POINT MORT])
pour le remorquage derrière un véhicule de loisir.
 Avant de remorquer votre véhicule derrière un véhicule de loisir, effectuez la
procédure énoncée sous « Passage à la position N (POINT MORT) » pour vous
assurer que la boîte de transfert est bien en position N (POINT MORT).
Autrement, des dommages internes pourraient survenir.
 Si vous remorquez ce véhicule sans observer ces directives, il peut en découler
de graves dommages à la transmission ou à la boîte de transfert. Les
dommages causés par un remorquage inadéquat ne sont pas couverts par la
garantie de véhicule neuf.
 Ne débranchez pas l'arbre de transmission, car l'huile s'écoulerait de la boîte
de transfert, entraînant des dommages aux pièces internes.
 N'utilisez pas une barre de remorquage à pince montée sur le pare-chocs de
votre véhicule. Cela endommagera la barre frontale du pare-chocs.
UTILITAIRE
143

RECOMMANDATIONS RELATIVES AU RODAGE DU MOTEUR
DIESEL
 En raison de sa conception, le moteur turbo diesel CumminsMDn'exige aucune
période de rodage. Vous pouvez l'utiliser normalement à condition de respecter les
recommandations suivantes :  Réchauffez le moteur avant de le soumettre à une charge.
 Ne laissez pas le moteur tourner au ralenti pendant des périodes prolongées.
 Utilisez le rapport de transmission approprié pour éviter de faire peiner le
moteur.
 Observez les indicateurs de pression d'huile et de température.
 Vérifiez fréquemment les niveaux de liquide de refroidissement et d'huile.
 Sur autoroute, variez la position du papillon des gaz lorsque le véhicule transporte ou tracte une charge importante.
NOTA :
Une utilisation peu intensive du véhicule, par exemple sans charge ou avec une
traction de remorque légère, augmente le temps requis pour que le moteur atteigne
sa pleine efficacité. Pendant ce temps, la puissance du moteur et l'économie de
carburant peuvent être réduites.
 La conception même du moteur turbo diesel Cummins
MDfait en sorte que son
rodage est accéléré par le fonctionnement en charge. Dans ces conditions, le
rodage et l'ajustement final des pièces du moteur s'effectuent au cours des
premiers 10 000 km (6 000 mi).
PROCÉDURES DE DÉMARRAGE DES MOTEURS DIESEL
Chauffe-moteur

Lorsque la température ambiante est inférieure à 0 °F (-18 °C), l'utilisation du
chauffe-moteur est recommandée.
 Lorsque la température ambiante est inférieure à -20 °F (-29 °C), l'utilisation du chauffe-moteur est nécessaire.
 Le cordon du chauffe-moteur est acheminé sous le capot vers le côté droit et se trouve juste derrière la calandre, près du phare.
 Branchez le cordon du chauffe-moteur sur une prise de 110 à 115 V c.a. protégée par un disjoncteur de fuite à la terre à l'aide d'une rallonge trifilaire.
NOTA :
Le chauffe-moteur nécessite une tension de 110 V c.a. et une intensité de 6,5 A pour
activer l'élément chauffant.
 Le chauffe-moteur doit être alimenté pendant au moins une heure pour chauffer adéquatement le liquide de refroidissement.
DIESEL
144

Message « Water-In-Fuel » (Eau dans le carburant)

Si le message « Water-In-Fuel » (Eau dans le carburant) ou le témoin s'affiche au groupe d'instruments et qu'un carillon retentit cinq fois, le séparateur
eau/carburant

doit être immédiatement évacué pour prévenir des dommages au
moteur.
 Reportez-vous à la section « Vidange du séparateur eau/carburant » dans ce guide pour connaître les directives de vidange ou consultez votre concessionnaire.
Procédure de démarrage à froid
 Tournez le commutateur d'allumage à la positon ON (MARCHE). Si le témoin de préchauffage s'allume dans le groupe d'instruments, attendez qu'il s'éteigne
avant

de démarrer.
 Par temps très froid, lorsque la température est inférieure à 0 °F (-18 °C), il convient de faire effectuer deux cycles aux éléments thermiques de la tubulure
d'admission avant de tenter de démarrer le moteur. Pour ce faire, mettez le
commutateur d'allumage à la positon OFF (ARRÊT) pendant au moins cinq
secondes, puis remettez-le à la positon ON (MARCHE) après l'extinction du témoin
de préchauffage mais avant le démarrage du moteur. Cependant, la répétition des
cycles des éléments thermiques peut endommager ces derniers ou réduire la
tension de la batterie.
 Pour obtenir de plus amples renseignements, consultez le supplément au guide de l'automobiliste concernant les moteurs diesel.
Ralenti du moteur
 Évitez les périodes prolongées de ralenti du moteur. Vous risqueriez d'endomma- ger le moteur, car les températures de la chambre de combustion peuvent baisser
suffisamment pour que le carburant ne soit pas complètement brûlé.
 Une combustion incomplète favorise la formation de dépôts de carbone et de vernis sur les segments des pistons de même que sur les gicleurs des injecteurs.
De plus, le carburant résiduel peut pénétrer dans le carter, ce qui dilue l'huile et
cause une usure rapide du moteur.
 Si vous laissez le moteur tourner au ralenti pendant de longues périodes, le régime du moteur peut augmenter jusqu'à 900 tr/min puis retourner au régime de ralenti
normal par la suite. Il s'agit du fonctionnement normal. MISE EN GARDE!
N'oubliez

pas de débrancher le cordon avant de prendre la route. Un cordon
électrique de 110 à 115 V endommagé peut causer une électrocution.
DIESEL
145

FREIN SUR ÉCHAPPEMENT DE MOTEUR DIESEL (FREIN
MOTEUR)
 Le frein sur échappement ne fonctionne que si le conducteur appuie sur le
commutateur de frein sur échappement.
 Le commutateur est situé sur le bloc de commandes sous le système audio.
 Votre véhicule est également équipé d'un système de freinage intelligent.
 Cette caractéristique fournira automatiquement une force variable de freinage moteur pour maintenir une vitesse du véhicule constante.
 Le système de freinage intelligent est activé en appuyant à deux reprises sur le commutateur de frein sur échappement. Appuyez une fois sur le commutateur
pour activer le freinage pleine puissance, deux fois pour activer le freinage
intelligent, et trois fois pour désactiver les freins.
 La vitesse voulue du véhicule par le système de freinage intelligent est réglée en relâchant la pédale de frein ou l'accélérateur.
 Plus le régime de moteur est élevé, plus le frein sur échappement est efficace.
NOTA :
Pour assurer une puissance de freinage optimale, il est recommandé d'utiliser le
frein sur échappement en mode TOW/HAUL (REMORQUAGE-CHARGE LOURDE). AVERTISSEMENT!
L'utilisation

d'un frein sur échappement du marché secondaire n'est pas recom-
mandée et peut causer des dommages au moteur. MISE EN GARDE!
N'utilisez

pas le frein sur échappement lorsque vous conduisez sur des chaussées
recouvertes de glace ou sur des chaussées glissantes, car il augmente l'effet de
frein moteur et pourrait faire déraper les roues arrière, provoquer un tête­à­queue
et vous faire perdre la maîtrise du véhicule, pouvant causer une collision et des
blessures graves ou mortelles.
DIESEL
146

FONCTION
D'ACCÉLÉRA TION DU RÉGIME DE RALENTI
(TRANSMISSION AUTOMATIQUE SEULEMENT)
 La fonction d'accélération du régime de ralenti fait appel aux commutateurs du régulateur
de vitesse pour augmenter le régime de ralenti du moteur afin de
réchauffer rapidement l'habitacle. Cette option doit être activée par votre conces-
sionnaire. Consultez votre concessionnaire local.
 Placez le levier de vitesses de la transmission à la position P (STATIONNEMENT), serrez le frein de stationnement, laissez tourner le moteur, mettez le bouton
ON/OFF (MARCHE/ARRÊT) du régulateur de vitesse à la position ON (MARCHE)
appuyez sur le bouton SET (RÉGLAGE).
 Le régime du moteur augmentera jusqu'à 1 100 tr/min. Pour augmenter le régime du moteur, maintenez le bouton RESUME/ACCEL (REPRISE/ACCÉLÉRATION)
enfoncé; le régime de ralenti augmentera jusqu'à environ 1500 tr/min. Pour
augmenter le régime du moteur, maintenez le bouton SET/DECEL (REPRISE/
ACCÉLÉRATION) enfoncé; le régime de ralenti augmentera jusqu'à environ
1100 tr/min.
 Pour annuler la fonction d'accélération du régime de ralenti, vous devez appuyer sur le bouton CANCEL (ANNULATION), sur le bouton ON/OFF (MARCHE/ARRÊT)
ou sur la pédale de frein.
DIESEL
147

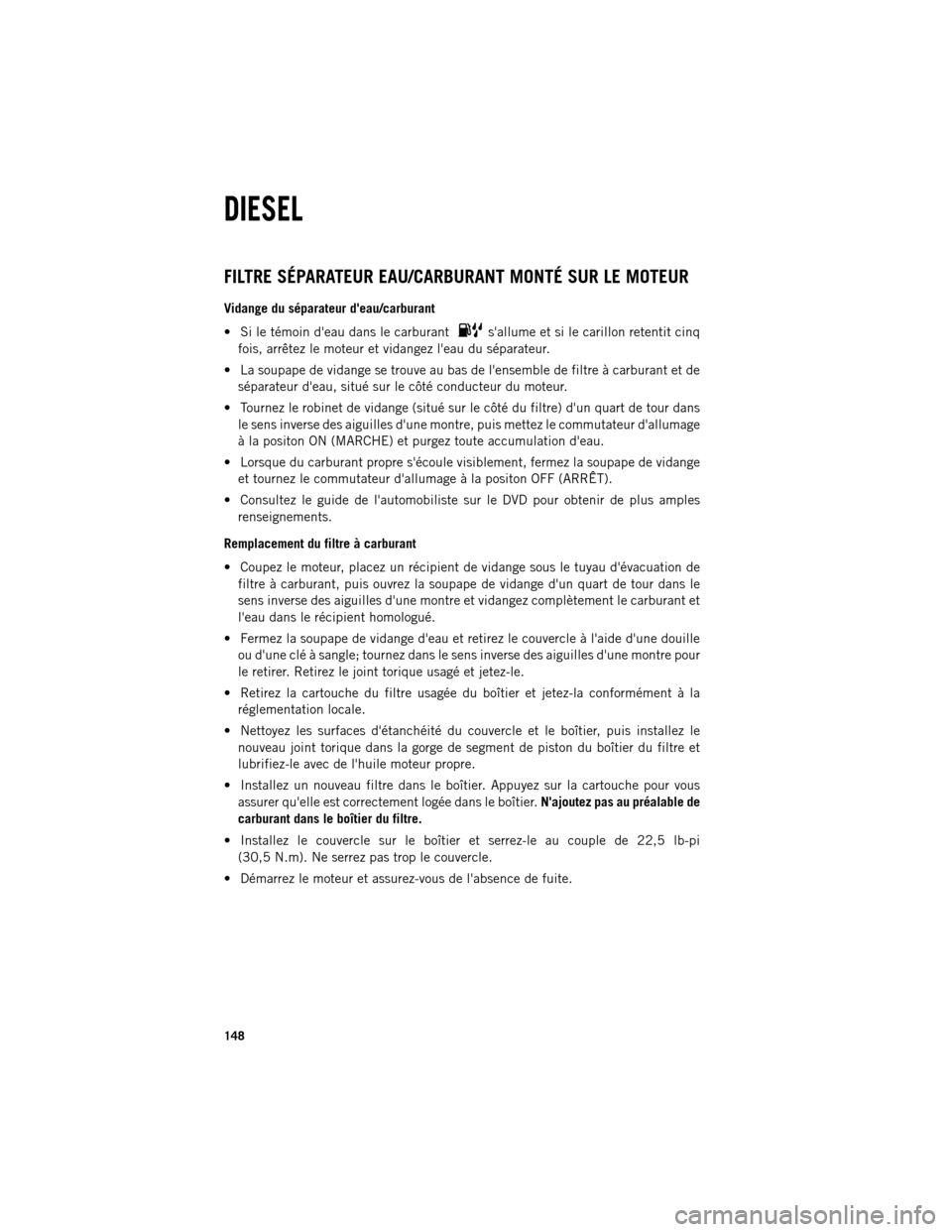

FILTRE SÉPARATEUR EAU/CARBURANT MONTÉ SUR LE MOTEUR
Vidange du séparateurd'eau/carburant
 Si le témoin d'eau dans le carburant s'allume et si le carillon retentit cinq
fois,

arrêtez le moteur et vidangez l'eau du séparateur.
 La soupape de vidange se trouve au bas de l'ensemble de filtre à carburant et de séparateur d'eau, situé sur le côté conducteur du moteur.
 Tournez le robinet de vidange (situé sur le côté du filtre) d'un quart de tour dans le sens inverse des aiguilles d'une montre, puis mettez le commutateur d'allumage
à la positon ON (MARCHE) et purgez toute accumulation d'eau.
 Lorsque du carburant propre s'écoule visiblement, fermez la soupape de vidange et tournez le commutateur d'allumage à la positon OFF (ARRÊT).
 Consultez le guide de l'automobiliste sur le DVD pour obtenir de plus amples renseignements.
Remplacement du filtre à carburant
 Coupez le moteur, placez un récipient de vidange sous le tuyau d'évacuation de filtre à carburant, puis ouvrez la soupape de vidange d'un quart de tour dans le
sens inverse des aiguilles d'une montre et vidangez complètement le carburant et
l'eau dans le récipient homologué.
 Fermez la soupape de vidange d'eau et retirez le couvercle à l'aide d'une douille ou d'une clé à sangle; tournez dans le sens inverse des aiguilles d'une montre pour
le retirer. Retirez le joint torique usagé et jetez-le.
 Retirez la cartouche du filtre usagée du boîtier et jetez-la conformément à la réglementation locale.
 Nettoyez les surfaces d'étanchéité du couvercle et le boîtier, puis installez le nouveau joint torique dans la gorge de segment de piston du boîtier du filtre et
lubrifiez-le avec de l'huile moteur propre.
 Installez un nouveau filtre dans le boîtier. Appuyez sur la cartouche pour vous assurer qu'elle est correctement logée dans le boîtier. N'ajoutez pas au préalable de
carburant dans le boîtier du filtre.
 Installez le couvercle sur le boîtier et serrez-le au couple de 22,5 lb-pi (30,5 N.m). Ne serrez pas trop le couvercle.
 Démarrez le moteur et assurez-vous de l'absence de fuite.
DIESEL
148

AVERTISSEMENT!

Le carburant diesel endommage le bitume. Vidangez le filtre dans un conte-
nant approprié.
 Ne remplissez pas préalablement le filtre à carburant lorsque vous installez un
nouveau filtre à carburant. Cela pourrait entraîner l'intrusion de particules
dans le filtre à carburant. Il est préférable d'installer un filtre sec et de
permettre à la pompe aspirante du réservoir d'injecter le circuit d'alimentation
en carburant.
 Si le témoin d'eau dans le carburant reste allumé, NE FAITES PAS DÉMARRER le moteur avant d'avoir vidangé l'eau des filtres à carburant afin d'éviter
d'endommager le moteur.
FILTRE SÉPARATEUR EAU/CARBURANT MONTÉ SUR LA
SOUS-CARROSSERIE
Vidange du séparateur eau/carburant

Si le témoin d'eau dans le carburant s'allume et si le carillon retentit cinq
fois,

arrêtez le moteur et vidangez l'eau du séparateur.
 La soupape de vidange se trouve au bas de l'ensemble de filtre séparateur eau/carburant, situé devant l'essieu arrière, au-dessus de l'arbre de transmission.
La meilleure façon d'accéder à cette soupape de vidange d'eau est de sous le
véhicule.
 Tournez le robinet de vidange (situé sur le côté du filtre) d'un tour complet dans le sens inverse des aiguilles d'une montre, puis mettez le commutateur d'allumage
à la positon ON (MARCHE) et purgez toute accumulation d'eau.
 Lorsque du carburant propre s'écoule visiblement, fermez le robinet de vidange et tournez le commutateur d'allumage à la positon OFF (ARRÊT).
 Consultez le guide de l'automobiliste sur le DVD pour obtenir de plus amples renseignements.
Remplacement du filtre à carburant monté sur la sous-carrosserie
 Coupez le moteur, placez un récipient de vidange sous le tuyau d'évacuation de filtre à carburant, puis ouvrez le robinet de vidange d'eau d'un tour complet dans
le sens inverse des aiguilles d'une montre et vidangez complètement le carburant
et l'eau dans le récipient homologué.
 Fermez le robinet de vidange d'eau et retirez le couvercle à l'aide d'une douille ou d'une clé à sangle; tournez dans le sens inverse des aiguilles d'une montre pour le
retirer. Retirez le joint torique usagé et jetez-le.
 Retirez la cartouche de filtre usagée du boîtier et jetez-la conformément à la réglementation locale.
DIESEL
149

 Nettoyez les surfaces d'étanchéité du couvercle et du boîtier, puis installez le
nouveau joint torique dans la gorge de segment du boîtier du filtre et lubrifiez-le
avec de l'huile moteur propre.
 Posez un nouveau filtre dans le boîtier. Appuyez sur la cartouche pour vous assurer qu'elle est correctement logée dans le boîtier. N'ajoutez pas au préalable de
carburant dans le boîtier du filtre.
 Démarrez le moteur et assurez-vous de l'absence de fuite.
Le boîtier du filtre monté sur la sous-carrosserie est muni d'une fonction de
non­démarrage en cas d'absence de filtre. Le moteur ne fonctionnera pas dans les
cas suivants :
1. Aucun filtre est installé.
2. Un filtre de qualité inférieure ou non homologué est utilisé. L'utilisation d'un filtre de l'équipementier est nécessaire pour assurer le fonctionnement du véhicule.
NOTA :
 L'utilisation d'un filtre à carburant qui ne répond pas aux exigences du construc- teur en matière de filtration et de séparation d'eau peut avoir un impact important
sur la durée de vie et la fiabilité du circuit d'alimentation.
 Le capteur d'eau dans le carburant est réutilisable. La trousse d'entretien comporte un nouveau joint torique pour la cartouche du filtre et le capteur d'eau
dans le carburant. AVERTISSEMENT!


Le carburant diesel endommage le bitume. Vidangez le filtre dans un conte-
nant approprié.
 Ne remplissez pas préalablement le filtre à carburant lorsque vous installez un
nouveau filtre à carburant. Cela pourrait entraîner l'intrusion de particules
dans le filtre à carburant. Il est préférable d'installer un filtre sec et de
permettre à la pompe aspirante du réservoir d'injecter le circuit d'alimentation
en carburant.
 Si le témoin d'eau dans le carburant reste allumé, NE FAITES PAS DÉMARRER le moteur avant d'avoir vidangé l'eau des filtres à carburant afin d'éviter
d'endommager le moteur.
APPOINT DE CARBURANT – MOTEUR DIESEL SEULEMENT
 Votre véhicule est équipé d'un système d'alimentation en carburant sans bouchon.

La plupart des réservoirs de carburant ne permettent pas d'ouvrir le volet à
battant.
 Un entonnoir est fourni pour ouvrir le volet à battant afin de pouvoir réapprovi­ sionner d'urgence le véhicule en carburant.
DIESEL
150
