2013 Peugeot Partner Ръководство за експлоатация (in Bulgarian)

Смяна на крушка


127
7

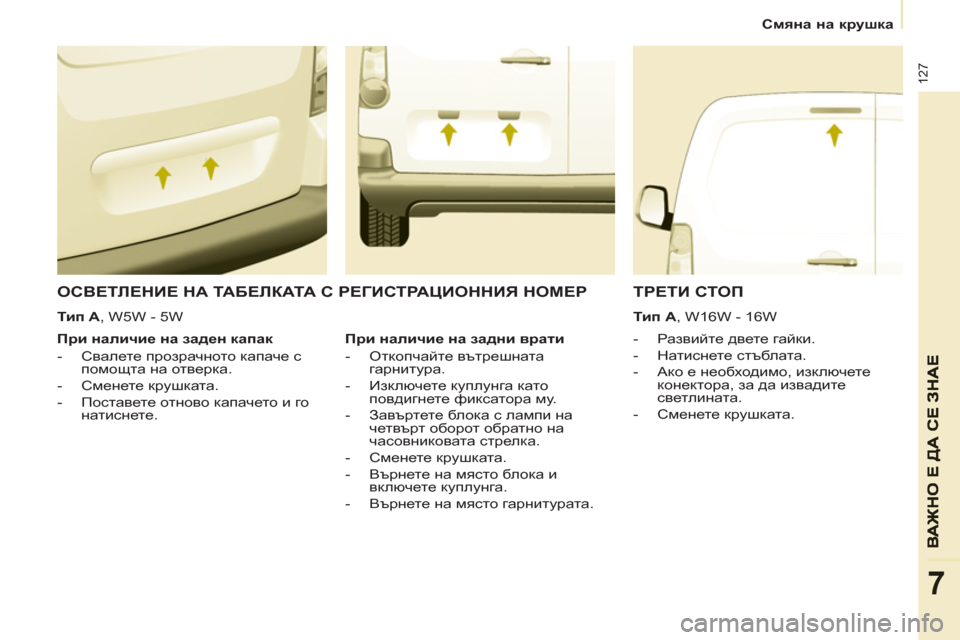

ОСВЕТЛЕНИЕ НА ТАБЕЛКАТА С РЕГИСТРАЦИОННИЯ НОМЕР




- Развийте двете гайки.

- Натиснете стъблата.

- Ако е необходимо, изключете
конектора, за да извадите
светлината.

- Сменете крушката.


При наличие на заден капак


- Свалете прозрачното капаче с
помощта на отверка.

- Сменете крушката.

- Поставете отново капачето и го
натиснете.


ТРЕТИ СТОП


Тип А
, W16W - 16W

При наличие на задни врати


- Откопчайте вътрешната
гарнитура.

- Изключете куплунга като
повдигнете фиксатора му.

- Завъртете блока с лампи на
четвърт оборот обратно на
часовниковата стрелка.

- Сменете крушката.

- Върнете на място блока и
включете куплунга.

- Върнете на място гарнитурата.



Тип A
, W5W - 5W

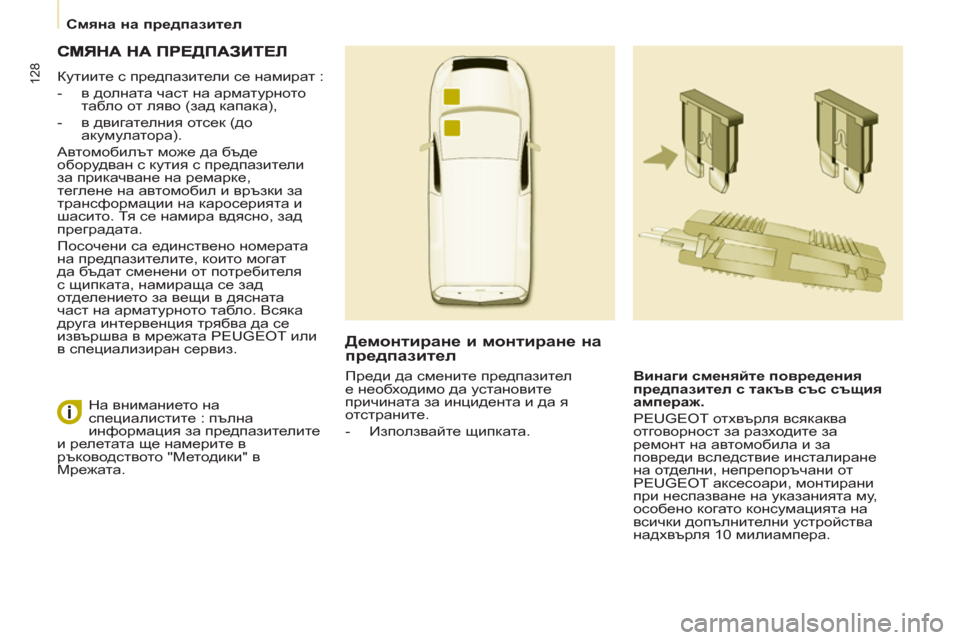

Смяна на предпазител


128
Кутиите с предпазители се намират :


- в долната част на арматурното
табло от ляво (зад капака),

- в двигателния отсек (до
акумулатора).
Автомобилът може да бъде
оборудван с кутия с предпазители
за прикачване на ремарке,
теглене на автомобил и връзки за
трансформации на каросерията и
шасито. Тя се намира
вдясно, зад
преградата.
Посочени са единствено номерата
на предпазителите, които могат
да бъдат сменени от потребителя
с щипката, намираща се зад
отделението за вещи в дясната
част на арматурното табло. Всяка
друга интервенция трябва да се
извършва в мрежата PEUGEOT или
в специализиран сервиз.


Демонтиране и монтиране на
предпазител


Винаги сменяйте повредения
предпазител с такъв със същия
ампераж

.

PEUGEOT отхвърля всякаква
отговорност за разходите за
ремонт на автомобила и за
повреди вследствие инсталиране
на отделни, непрепоръчани от
PEUGEOT аксесоари, монтирани
при неспазване на указанията му,
особено когато консумацията на
всички допълнителни устройства
надхвърля 10 милиампера. На вниманието на
специалистите : пълна

информация за предпазителите
и релетата ще намерите в
ръководството "Методики" в
Мрежата. Преди да смените предпазител
е необходимо да установите
причината за инцидента и да я
отстраните.


- Използвайте щипката.

Смяна на предпазител


129
7

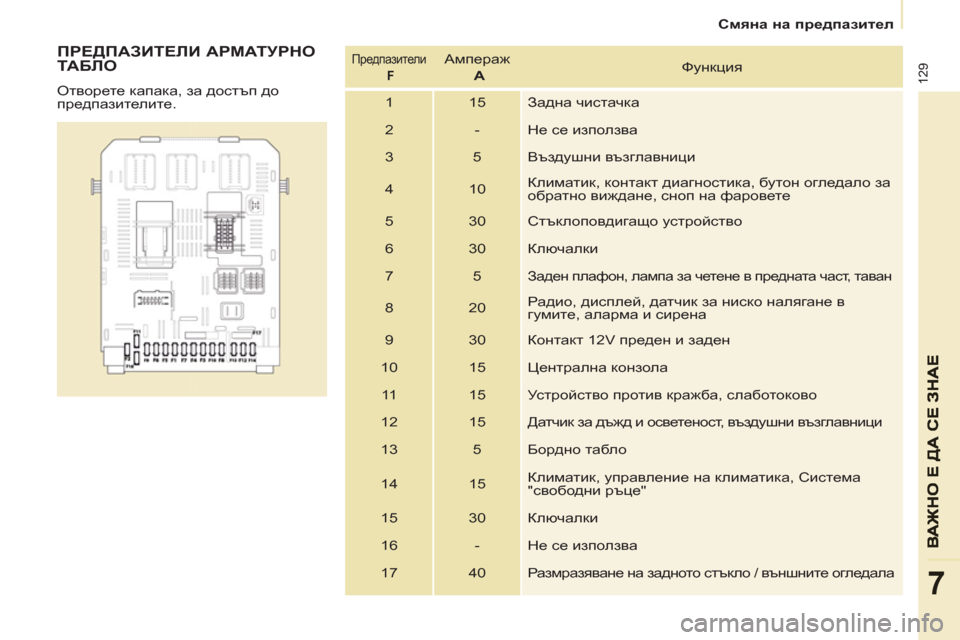

ПРЕДПАЗИТЕЛИ АРМАТУРНО
ТА БЛ О

Отворете капака, за достъп до
предпазителите.

Предпазители


F
Ампераж
A
Функция
1 15 Задна чистачка
2 - Не се използва
3 5 Въздушни възглавници
4 10 Климатик, контакт диагностика, бутон огледало за
обратно виждане, сноп на фаровете
5 30 Стъклоповдигащо устройство
6 30 Ключалки
7 5

Заден плафон, лампа за четене в предната част, таван

8 20 Радио, дисплей, датчик за ниско налягане в
гумите, аларма и сирена
9 30 Контакт 12V преден и заден
10 15 Централна конзола
11 15 Устройство против кражба, слаботоково
12 15 Датчик за дъжд и осветеност, въздушни възглавници
13 5 Бордно табло
14 15 Климатик, управление на климатика, Система
"свободни ръце"
15 30 Ключалки

16 - Не се използва
17 40 Размразяване на задното стъкло / външните огледала

Смяна на предпазител


130

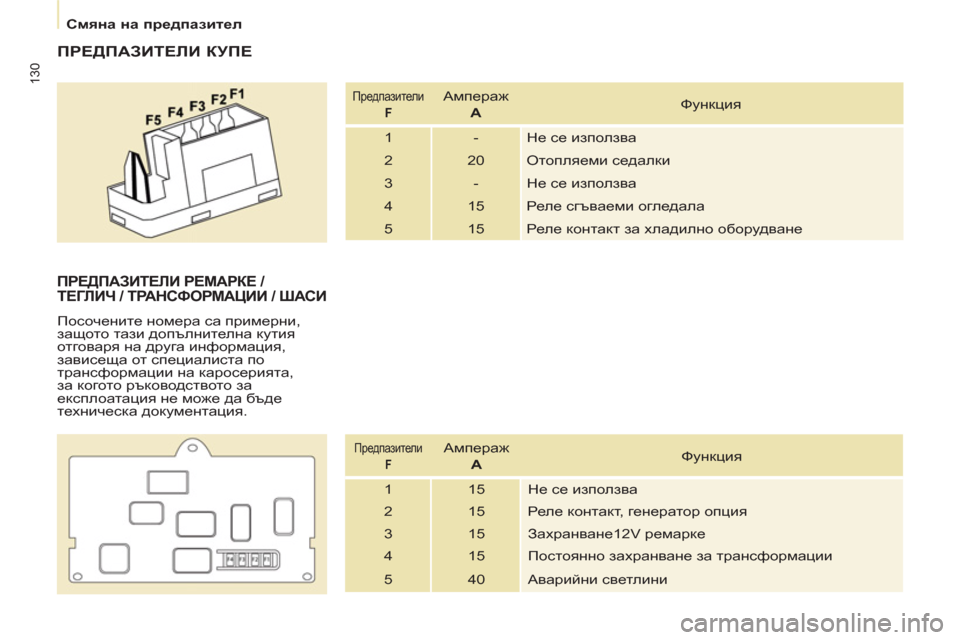

ПРЕДПАЗИТЕЛИ КУПЕ

Предпазители


F
Ампераж
A
Функция
1 - Не се използва
2 20 Отопляеми седалки
3 - Не се използва
4 15 Реле сгъваеми огледала
5 15 Реле контакт за хладилно оборудване


ПРЕДПАЗИТЕЛИ РЕМАРКЕ /
ТЕГЛИЧ / ТРАНСФОРМАЦИИ / ШАСИ

Посочените номера са примерни,
защото тази допълнителна кутия
отговаря на друга информация,
зависеща от специалиста по
трансформации на каросерията,
за когото ръководството за
експлоатация не може да бъде
техническа документация.

Предпазители
F
Ампераж
A
Функция
1 15 Не се използва
2 15 Реле контакт, генератор опция
3 15 Захранване12V ремарке
4 15 Постоянно захранване за трансформации
5 40 Аварийни светлини

Смяна на предпазител


131
7


ПРЕДПАЗИТЕЛИ ДВИГАТЕЛЕН
ОТСЕК

Отворете кутията в двигателния
отсек.

Предпазители
F
Ампераж
A
Функция
1 20 Контрол двигател
2 15 Клаксон
3 10 Помпа предно и задно стъкломиялно устройство
4 20 Помпа устройство за миене на фаровете или LED
5 15 Елементи на двигателя
6 10 Датчик за ъгъл на волана, ESC
7 10 Контактор стоп, контактор съединител
8 25 Стартер
9 10 Мотор сноп на
фаровете, кутия управление на
автопарк
10 30 Елементи на двигателя
11 40 Не се използва
12 30 Чистачки
13 40 Интелигентна помощна кутия
14 30 Помпа
15 10 Дясна дълга светлина
16 10 Лява дълга светлина
17 15 Дясна къса светлина
18 15 Лява къса светлина

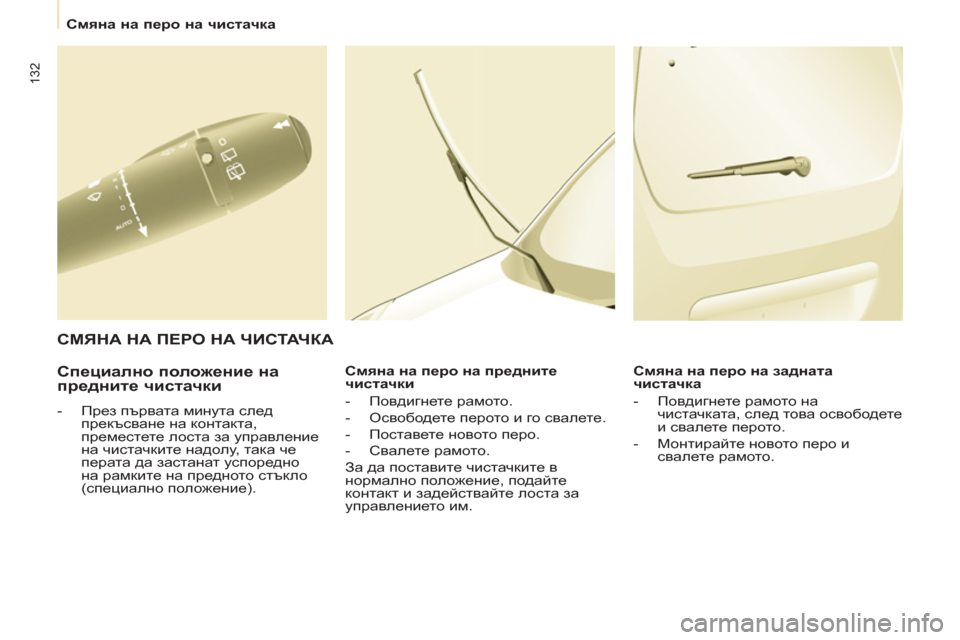

Смяна на перо на чистачка


132


Специално положение на
предните чистачки



- През първата минута след
прекъсване на контакта,
преместете лоста за управление
на чистачките надолу, така че
перата да застанат успоредно
на рамките на предното стъкло
(специално положение).
Смяна на перо на предните
чистачки


- Повдигнете рамото.

- Освободете перото и го свалете.

- Поставете новото перо.

- Свалете рамото.
За да поставите чистачките в
нормално положение, подайте
контакт и задействайте лоста за
управлението им.
Смяна на перо на задната
чистачка


- Повдигнете рамото на
чистачката, след това освободете
и свалете перото.

- Монтирайте новото перо и
свалете рамото.



СМЯНА НА ПЕРО НА ЧИСТАЧКА

Теглене на автомобила


133
ВАЖНО Е ДА СЕ ЗНАЕ
7


Без повдигане (четирите
колела на земята)

Винаги използвайте твърда връзка
за теглене.

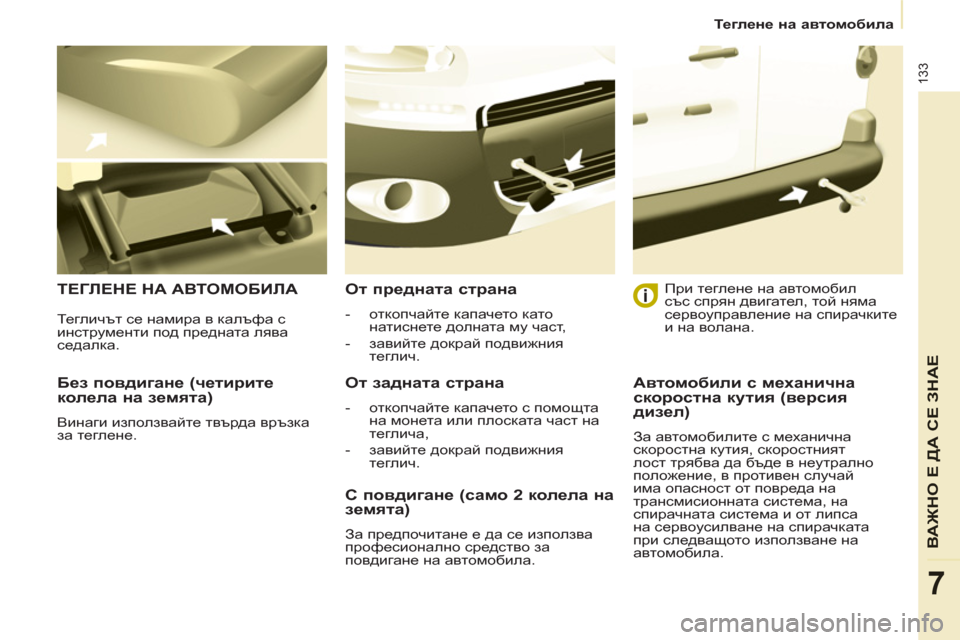

ТЕГЛЕНЕ НА АВТОМОБИЛА
От предната страна



- откопчайте капачето като
натиснете долната му част,

- завийте докрай подвижния
теглич.



От задната страна



- откопчайте капачето с помощта
на монета или плоската част на
теглича,

- завийте докрай подвижния
теглич.


При теглене на автомобил
със спрян двигател, той няма
сервоуправление на спирачките
и на волана.


С повдигане (само 2 колела на
земята)

За предпочитане е да се използва
професионално средство за
повдигане на автомобила. Тегличът се намира в калъфа с
инструменти под предната лява
седалка.


Автомобили с механична
скоростна кутия (версия
дизел)

За автомобилите с механична
скоростна кутия, скоростният
лост трябва да бъде в неутрално
положение, в противен случай
има опасност от повреда на
трансмисионната система, на
спирачната система и от липса
на сервоусилване на спирачката
при следващото използване на
автомобила.

134

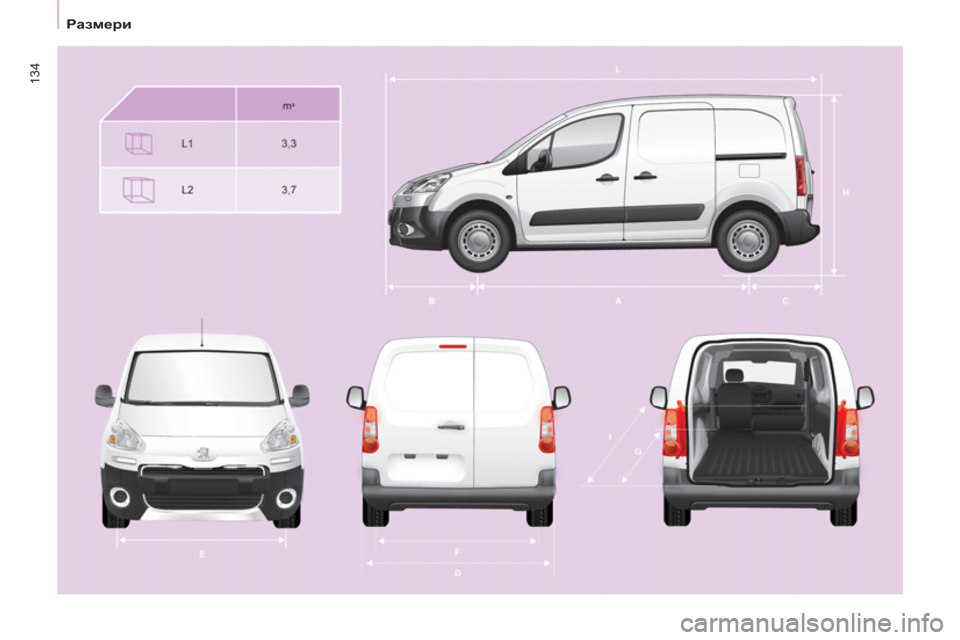

Размери
