2013 Peugeot Partner Ръководство за експлоатация (in Bulgarian)

Смяна на колело


11 9
7

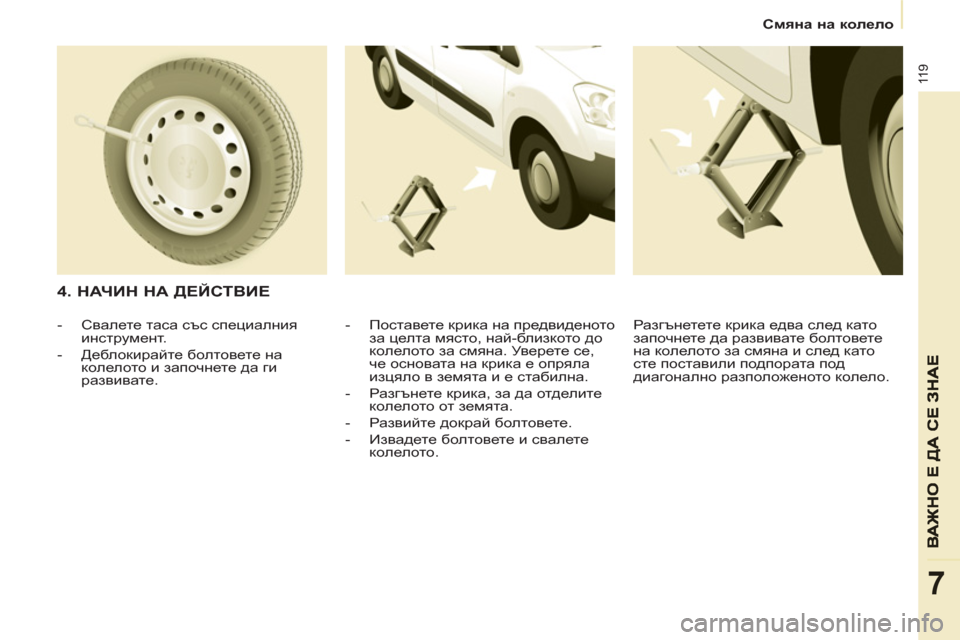

4. НАЧИН НА ДЕЙСТВИЕ


- Поставете крика на предвиденото
за целта място, най-близкото до
колелото за смяна. Уверете се,
че основата на крика е опряла
изцяло в земята и е стабилна.

- Разгънете крика, за да отделите
колелото от земята.

- Развийте докрай болтовете.

- Извадете болтовете и свалете
колелото.

- Свалете таса със специалния
инструмент.

- Деблокирайте болтовете на
колелото и започнете да ги
развивате. Разгънетете крика едва след като
започнете да развивате болтовете
на колелото за смяна и след като
сте поставили подпората под
диагонално разположеното колело.

Смяна на колело


120


- Свалете автомобила като сгънете
крика, след което го извадете.

- Затегнете докрай болтовете с
манивелата без да натискате
прекалено силно.

- Поставете повреденото колело в
коша.
- Закачете коша с куката и го
повдигнете като завиете болта с
манивелата.
Никога не заставайте под
автомобил, повдигнат с
крик (
използвайте подпора).
Използвайте единствено манивелата
за демонтиране на колело.

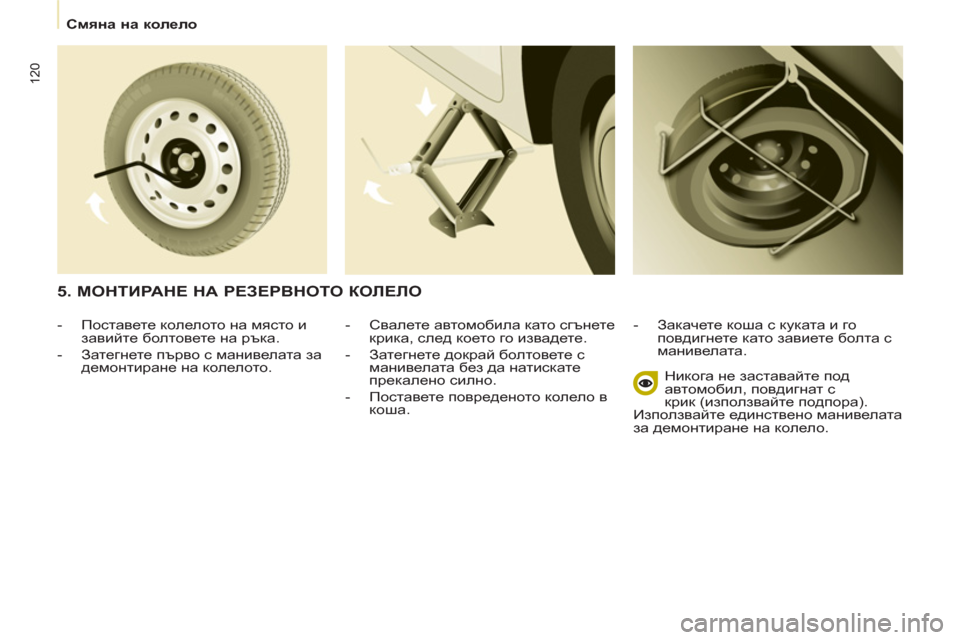

5. МОНТИРАНЕ НА РЕЗЕРВНОТО КОЛЕЛО



- Поставете колелото на място и
завийте болтовете на ръка.

- Затегнете първо с манивелата за
демонтиране на колелото.

Протектор за сняг


121
ВАЖНО Е ДА СЕ ЗНАЕ
7

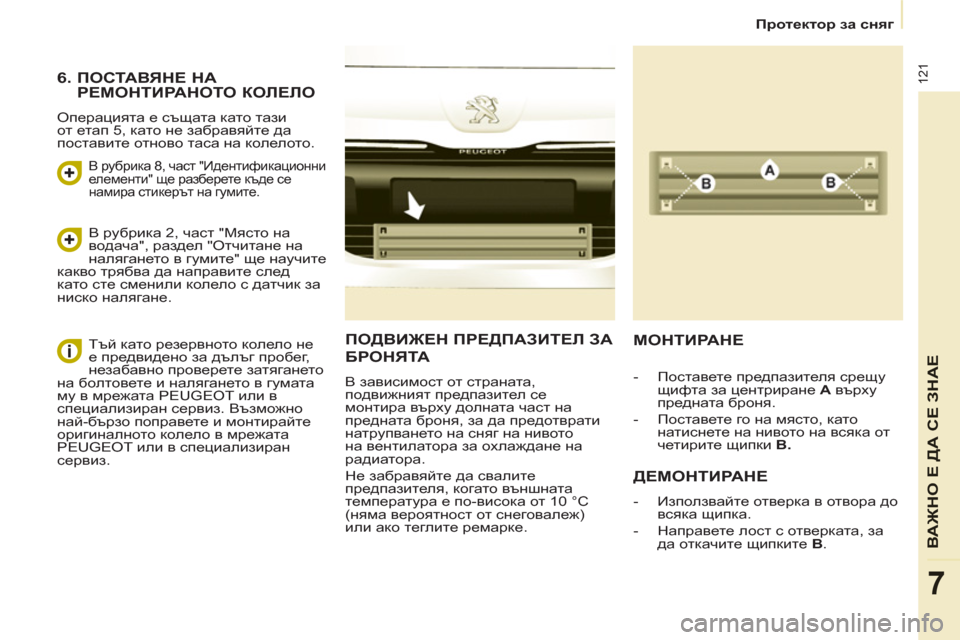

ПОДВИЖЕН ПРЕДПАЗИТЕЛ ЗА
БРОНЯТА

В зависимост от страната,
подвижният предпазител се
монтира върху долната част на
предната броня, за да предотврати
натрупването на сняг на нивото
на вентилатора за охлаждане на
радиатора.

Не забравяйте да свалите
предпазителя, когато външната
температура е по-висока от 10 °С
(няма вероятност от снеговалеж)
или ако теглите ремарке.


МОНТИРАНЕ

ДЕМОНТИРАНЕ



- Използвайте отверка в отвора до
всяка щипка.

- Направете лост с отверката, за
да откачите щипките B
.


- Поставете предпазителя срещу
щифта за центриране A
върху
предната броня.

- Поставете го на място, като
натиснете на нивото на всяка от
четирите щипки B.





6. ПОСТАВЯНЕ НА
РЕМОНТИРАНОТО КОЛЕЛО

Операцията е същата като тази
от етап 5, като не забравяйте да
поставите отново таса на колелото.

В рубрика 8, част "Идентификационни
елементи" ще разберете къде се
намира стикерът на гумите.

В рубрика 2, част "Място на
водача", раздел "Отчитане на
налягането в гумите" ще научите
какво трябва да направите след
като сте сменили колело с датчик за
ниско налягане.
Тъй като резервното колело не
е предвидено за дълъг пробег,
незабавно проверете затягането
на болтовете и налягането в гумата
му в мрежата PEUGEOT
или в
специализиран сервиз. Възможно
най-бързо поправете и монтирайте
оригиналното колело в мрежата
PEUGEOT или в специализиран
сервиз.

Вериги за сняг


122

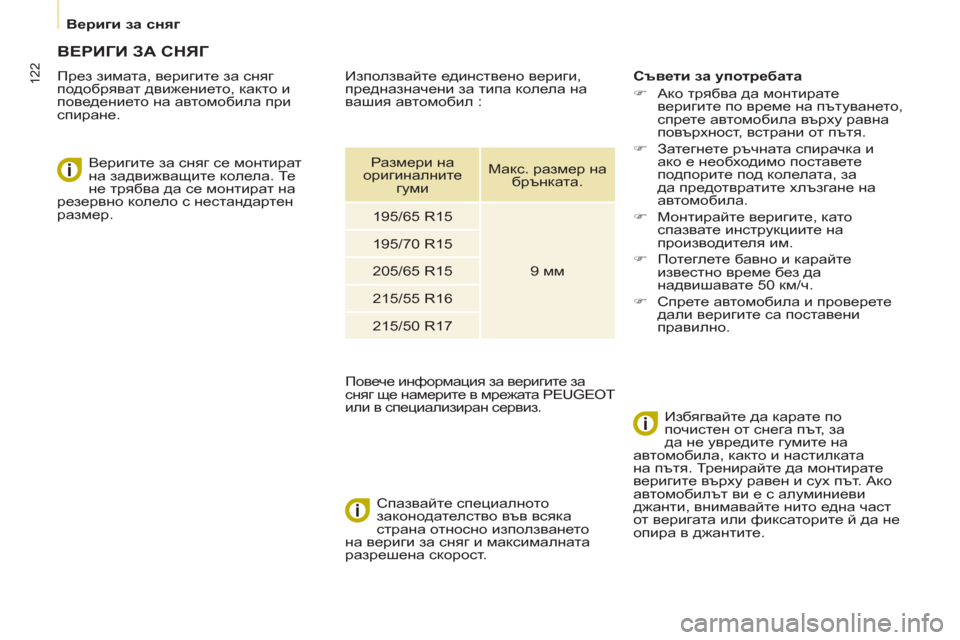

ВЕРИГИ ЗА СНЯГ


През зимата, веригите за сняг
подобряват движението, както и
поведението на автомобила при
спиране.

Веригите за сняг се монтират
на задвижващите колела. Те
не трябва да се монтират на
резервно колело с нестандартен
размер.

Спазвайте специалното
законодателство във всяка
страна относно използването
на вериги за сняг и максималната
разрешена
скорост.
Съвети за употребата


)
Ако трябва да монтирате
веригите по време на пътуването,
спрете автомобила върху равна
повърхност, встрани от пътя.

)
Затегнете ръчната спирачка и
ако е необходимо поставете
подпорите под колелата, за
да предотвратите хлъзгане на
автомобила.

)
Монтирайте веригите, като
спазвате инструкциите на
производителя
им.

)
Потеглете бавно и карайте
известно време без да
надвишавате 50 км/ч.

)
Спрете автомобила и проверете
дали веригите са поставени
правилно.


Избягвайте да карате по
почистен от снега път, за
да не увредите гумите на
автомобила, както и настилката
на пътя. Тренирайте да монтирате
веригите върху равен
и сух път. Ако
автомобилът ви е с алуминиеви
джанти, внимавайте нито една част
от веригата или фиксаторите й да не
опирa в джантите.


Използвайте единствено вериги,
предназначени за типа колела на
вашия автомобил :

Размери на
оригиналните
гуми

Макс. размер на
брънката.

195/65 R15

9 мм

195/70 R15

205/65 R15

215/55 R16

215/50 R17
Повече информация за веригите за
сняг ще намерите в мрежата PEUGEOT
или в специализиран сервиз.

Смяна на крушка


123
ВАЖНО Е ДА СЕ ЗНАЕ
7

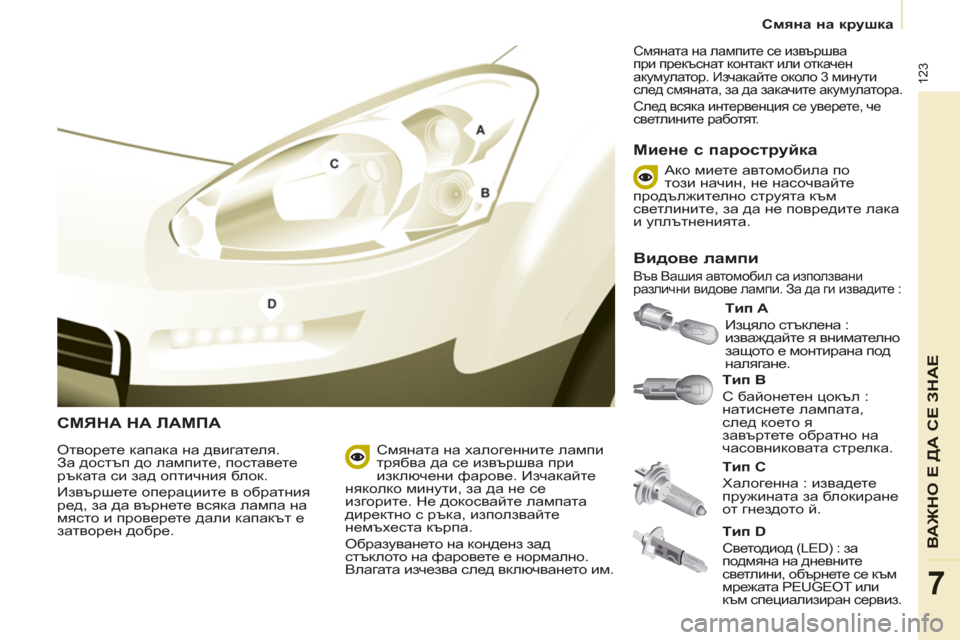

СМЯНА НА ЛАМПА


Tип B

С байонетен цокъл :
натиснете лампата,
след което я
завъртете обратно на
часовниковата стрелка.
Tип A

Изцяло стъклена :
изваждайте я внимателно
защото е монтирана под
налягане.

Отворете капака на двигателя.
За достъп до лампите, поставете
ръката си зад оптичния бл ок.
Извършете операциите в обратния
ред, за да върнете
всяка лампа на
място и проверете дали капакът е
затворен добре.

Tип C

Халогенна : извадете
пружината за блокиране
от гнездото й.
Смяната на халогенните лампи
трябва да се извършва при
изключени фарове. Изчакайте
няколко минути, за да не се
изгорите. Не докосвайте лампата
директно с ръка, използвайте
немъхеста
кърпа.
Образуването на конденз зад
стъклото на фаровете е нормално.
Влагата изчезва след включването им.

Смяната на лампите се извършва
при прекъснат контакт или откачен
акумулатор. Изчакайте около 3 минути
след смяната, за да закачите акумулатора.
След всяка интервенция се уверете, че
светлините работят.


Миене с пароструйка

Видове лампи

Във Вашия автомобил са използвани
различни видове лампи. За да ги извадите :

Ако миете автомобила по
този начин, не насочвайте
продължително струята към
светлините, за да не повредите лака
и уплътненията.

Tип D


Светодиод (LED) : за
подмяна на дневните
светлини, обърнете се към
мрежата PEUGEOT или
към специализиран сервиз.

Смяна на крушка


124


3.
Индикатори за посока

Тип B
, PY21W - 21W (кехлибар)


- Свалете капачето като
издърпате гъвкавото каучуково
езиче.

- Завъртете блока на
четвърт оборот обратно на
часовниковата стрелка.

- Свалете лампата като
натиснете леко върху нея
и завъртите обратно на
часовниковата стрелка.

- Сменете лампата.

- Уверете се, че капакът е

прилепнал добре по цялата
периферия, за да се осигури
уплътняване.
2.
Габарити

Тип A
, W5W - 5W


- Свалете капачето като
издърпате гъвкавото каучуково
езиче.

- Извадете бл ок а с лампи,
монтиран под налягане, като
издърпате куплунга.

- Сменете лампата.

- Уве р ете се, че капакът е
прилепнал добре по цялата
периферия
, за да се осигури
уплътняване.

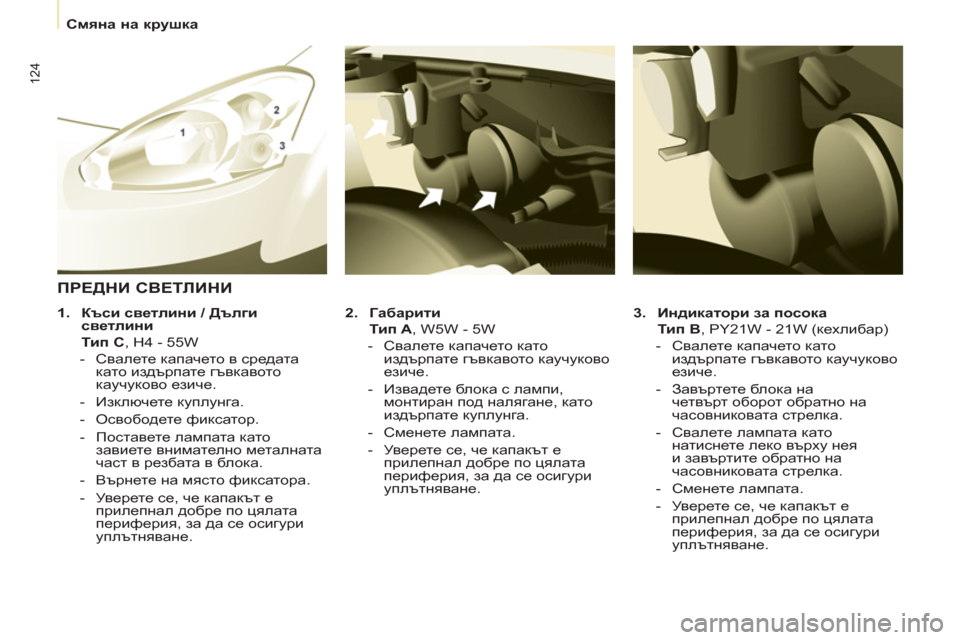

ПРЕДНИ СВЕТЛИНИ



1.
Къси светлини / Дълги
светлини

Тип С
, H4 - 55W


- Свалете капачето в средата
като издърпате гъвкавото
каучуково езиче.

- Изключете куплунга.

- Освободете фиксатор.

- Поставете лампата като
завиете внимателно металната
част в резбата в блока.

- Върнете на място фиксатора.

- Уверете се, че капакът е
прилепнал
добре по цялата
периферия, за да се осигури
уплътняване.

Смяна на крушка


125
7


4.

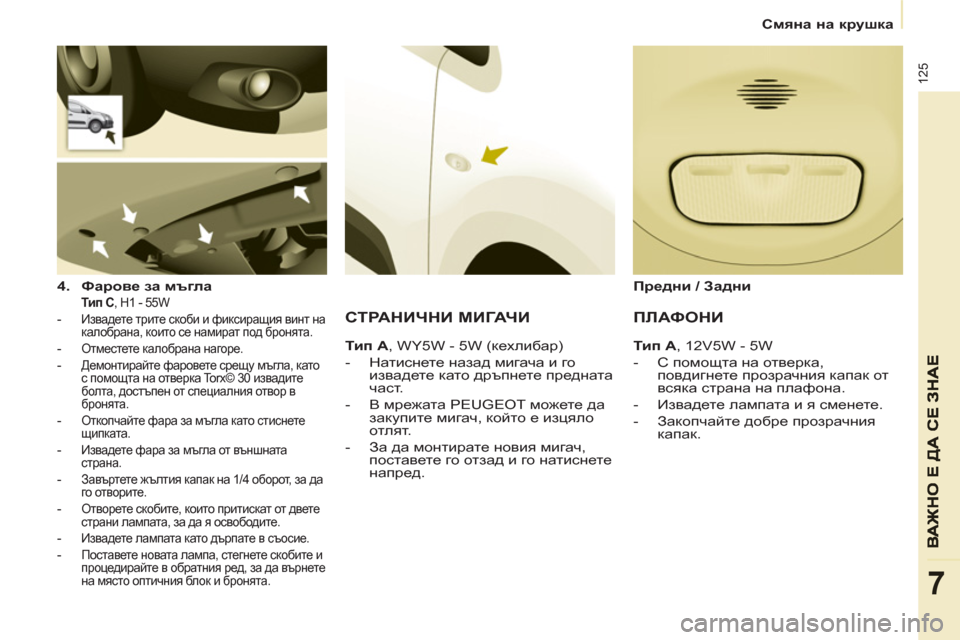

Фарове за мъгла

Тип С
, Н1 - 55W


- Извадете трите скоби и фиксиращия винт на
калобрана, които се намират под бронята.

- Отместете калобрана нагоре.

- Демонтирайте фаровете срещу мъгла, като
с помощта на отверка Torx© 30 извадите
болта, достъпен от специалния отвор в
бронята.

- Откопчайте фара за мъгла като стиснете
щипката.

- Извадете фара за мъгла от външната
страна.

- Завъртете жълтия капак на 1/4 оборот, за да
го отворите.

- Отворете скобите, които притискат от двете
страни лампата, за да я освободите.

- Извадете лампата като дърпате в съосие.

- Поставете новата лампа, стегнете скобите и
процедирайте в обратния
ред, за да върнете
на място оптичния бл ок и бронята.



СТРАНИЧНИ МИГАЧИ


Тип А
, WY5W - 5W (кехлибар)


- Натиснете назад мигача и го
извадете като дръпнете предната
част.

- В мрежата PEUGEOT можете да
закупите мигач, който е изцяло
отлят.

- За да монтирате новия мигач,
поставете го отзад и го натиснете
напред.
Предни / Задни




ПЛАФОНИ


Тип А
, 12V5W - 5W


- С помощта на отверка,
повдигнете прозрачния капак от
всяка страна на плафона.

- Извадете лампата и я сменете.

- Закопчайте добре прозрачния
капак.

Смяна на крушка


126


Повече информация за крушките ще
намерите в раздел "Видове лампи".


1.

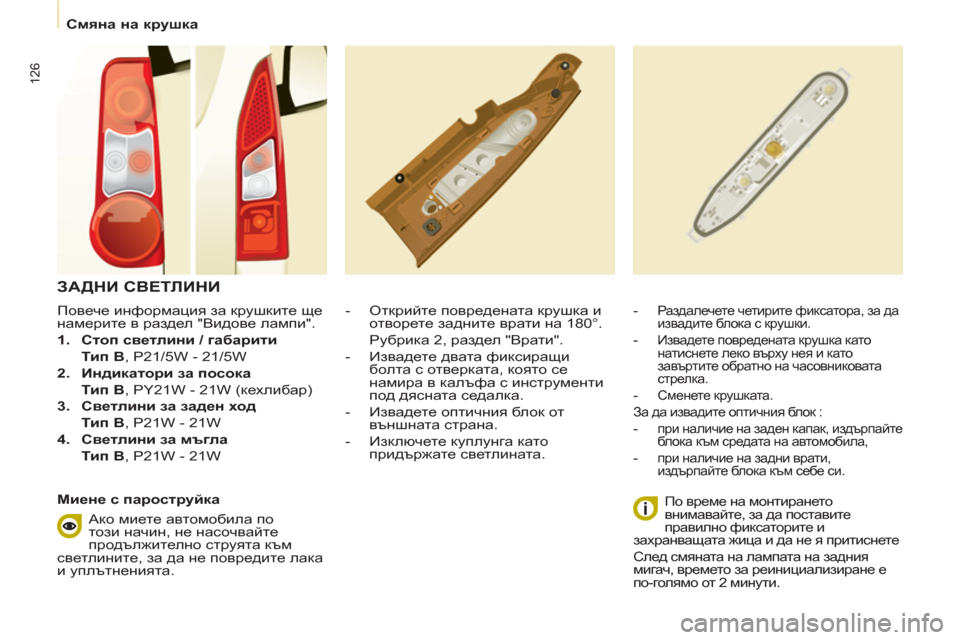

Стоп светлини / габарити

Тип B
, P21/5W - 21/5W

2.
Индикатори за посока

Тип B
, PY21W - 21W (кехлибар)

3.
Светлини за заден ход

Тип B
, P21W - 21W

4.
Светлини за мъгла

Тип B
, P21W - 21W


- Открийте повредената крушка и
отворете задните врати на 180°.
Рубрика 2, раздел "Врати".

- Извадете двата фиксиращи
болта с отверката, която се
намира в калъфа с инструменти
под дясната седалка.

- Извадете оптичния бл ок от
външната страна.

- Изключете куплунга като
придържате светлината.


- Раздалечете четирите фиксатора, за да
извадите бл ок а с крушки.

- Извадете повредената крушка като
натиснете леко върху нея и като
завъртите обратно на часовниковата
стрелка.

- Сменете крушката.
За да извадите оптичния бл ок :


- при наличие на заден капак, издърпайте
бл ок а към средата на автомобила,

- при
наличие на задни врати,
издърпайте бл ок а към себе си.


По време на монтирането
внимавайте, за да поставите
правилно фиксаторите и
захранващата жица и да не я притиснете
След смяната на лампата на задния
мигач, времето за реинициализиране е
по-голямо от 2 минути.


ЗАДНИ СВЕТЛИНИ


Миене с пароструйка
Ако миете автомобила по
този начин, не насочвайте
продължително струята към
светлините, за да не повредите лака
и уплътненията.
