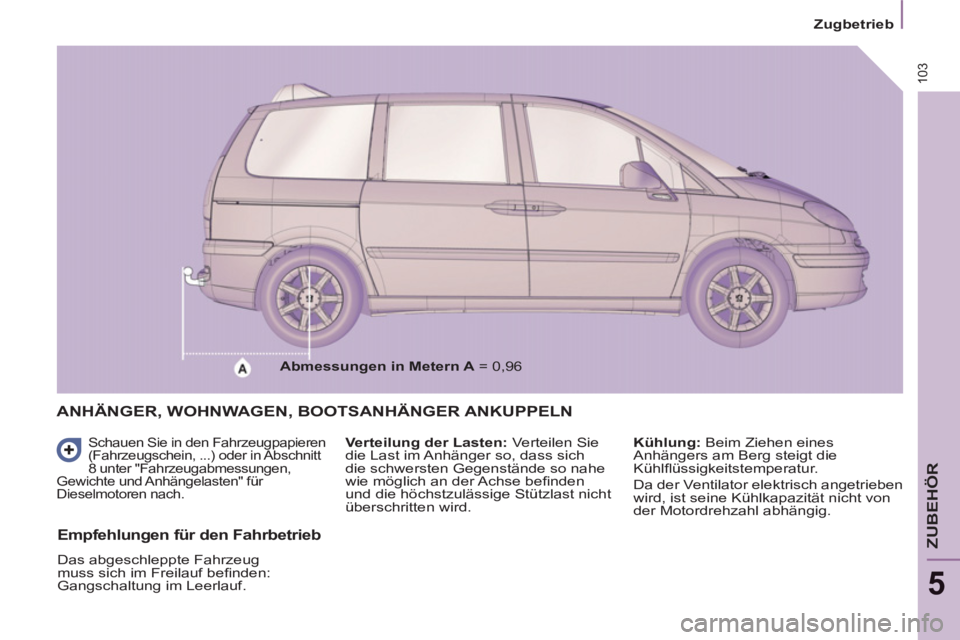

103


Zugbetrieb

ZUBEHÖR
5
ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGER ANKUPPELN

Schauen Sie in den Fahrzeugpapieren
(Fahrzeugschein, ...) oder in Abschnitt
8 unter "Fahrzeugabmessungen,
Gewichte und Anhängelasten" für
Dieselmotoren nach.
Verteilung der Lasten:
Verteilen Sie
die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe
wie möglich an der Achse befi nden
und die höchstzulässige Stützlast nicht
überschritten wird.
Kühlung:
Beim Ziehen eines
Anhängers am Berg steigt die
Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.
Abmessungen in Metern A
= 0,96


Empfehlungen für den Fahrbetrieb

Das abgeschleppte Fahrzeug
muss sich im Freilauf befi nden:
Gangschaltung im Leerlauf.

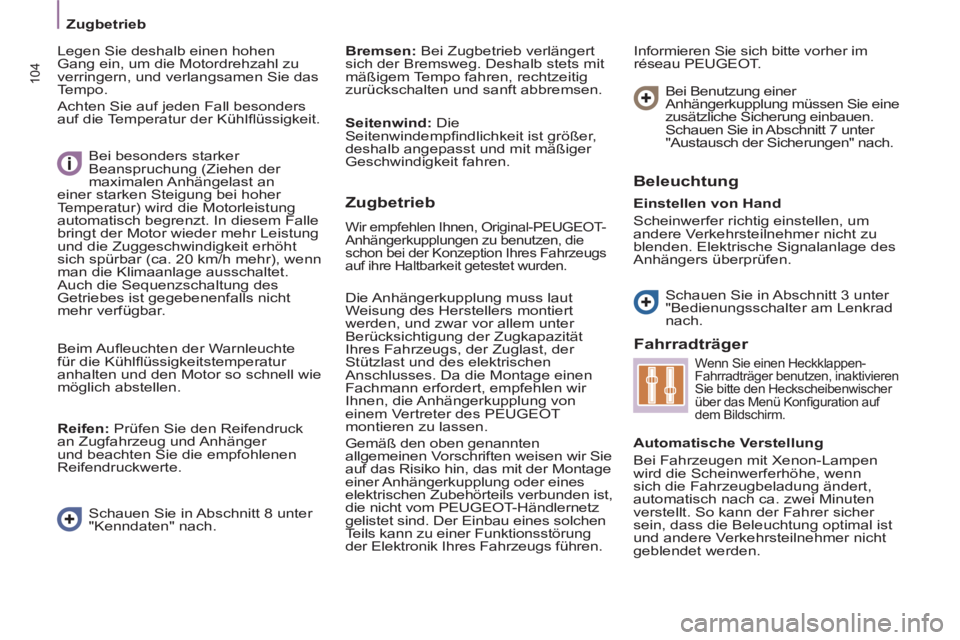

104


Zugbetrieb

Legen Sie deshalb einen hohen
Gang ein, um die Motordrehzahl zu
verringern, und verlangsamen Sie das
Tempo.
Achten Sie auf jeden Fall besonders
auf die Temperatur der Kühlfl üssigkeit.
Bremsen:
Bei Zugbetrieb verlängert
sich der Bremsweg. Deshalb stets mit
mäßigem Tempo fahren, rechtzeitig
zurückschalten und sanft abbremsen. Informieren Sie sich bitte vorher im
réseau PEUGEOT.


Automatische Verstellung
Bei Fahrzeugen mit Xenon-Lampen
wird die Scheinwerferhöhe, wenn
sich die Fahrzeugbeladung ändert,
automatisch nach ca. zwei Minuten
verstellt. So kann der Fahrer sicher
sein, dass die Beleuchtung optimal ist
und andere Verkehrsteilnehmer nicht
geblendet werden.


Bei besonders starker
Beanspruchung (Ziehen der
maximalen Anhängelast an
einer starken Steigung bei hoher
Temperatur) wird die Motorleistung
automatisch begrenzt. In diesem Falle
bringt der Motor wieder mehr Leistung
und die Zuggeschwindigkeit erhöht
sich spürbar (ca. 20 km/h mehr), wenn
man die Klimaanlage ausschaltet.
Auch die Sequenzschaltung des
Getriebes ist gegebenenfalls nicht
mehr verfügbar.

Beleuchtung

Fahrradträger

Schauen Sie in Abschnitt 8 unter
"Kenndaten" nach. Schauen Sie in Abschnitt 3 unter
"Bedienungsschalter am Lenkrad
nach.

Bei Benutzung einer
Anhängerkupplung müssen Sie eine
zusätzliche Sicherung einbauen.
Schauen Sie in Abschnitt 7 unter
"Austausch der Sicherungen" nach.




Beim Aufl euchten der Warnleuchte
für die Kühlfl üssigkeitstemperatur
anhalten und den Motor so schnell wie
möglich abstellen.

Reifen:
Prüfen Sie den Reifendruck
an Zugfahrzeug und Anhänger
und beachten Sie die empfohlenen
Reifendruckwerte.
Seitenwind:
Die
Seitenwindempfi ndlichkeit ist größer,
deshalb angepasst und mit mäßiger
Geschwindigkeit fahren.






Zugbetrieb

Wir empfehlen Ihnen, Original-PEUGEOT-
Anhängerkupplungen zu benutzen, die
schon bei der Konzeption Ihres Fahrzeugs
auf ihre Haltbarkeit getestet wurden.
Die Anhängerkupplung muss laut
Weisung des Herstellers montiert
werden, und zwar vor allem unter
Berücksichtigung der Zugkapazität
Ihres Fahrzeugs, der Zuglast, der
Stützlast und des elektrischen
Anschlusses. Da die Montage einen
Fachmann erfordert, empfehlen wir
Ihnen, die Anhängerkupplung von
einem Vertreter des PEUGEOT
montieren zu lassen.
Gemäß den oben genannten
allgemeinen Vorschriften weisen wir Sie
auf das Risiko hin, das mit der Montage
einer Anhängerkupplung oder eines
elektrischen Zubehörteils verbunden ist,
die nicht vom PEUGEOT-Händlernetz
gelistet sind. Der Einbau eines solchen
Teils kann zu einer Funktionsstörung
der Elektronik Ihres Fahrzeugs führen.
Einstellen von Hand
Scheinwerfer richtig einstellen, um
andere Verkehrsteilnehmer nicht zu
blenden. Elektrische Signalanlage des
Anhängers überprüfen.
Wenn Sie einen Heckklappen-
Fahrradträger benutzen, inaktivieren
Sie bitte den Heckscheibenwischer
über das Menü Konfi guration auf
dem Bildschirm.

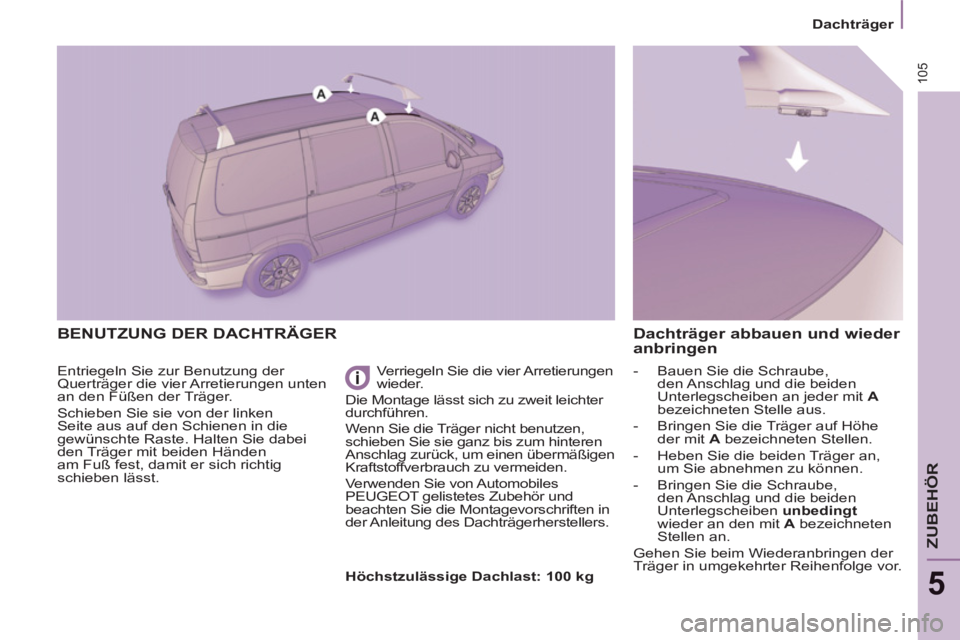

105


Dachträger

ZUBEHÖR
5

BENUTZUNG DER DACHTRÄGER

Entriegeln Sie zur Benutzung der
Querträger die vier Arretierungen unten
an den Füßen der Träger.
Schieben Sie sie von der linken
Seite aus auf den Schienen in die
gewünschte Raste. Halten Sie dabei
den Träger mit beiden Händen
am Fuß fest, damit er sich richtig
schieben lässt. Verriegeln Sie die vier Arretierungen
wieder.
Die Montage lässt sich zu zweit leichter
durchführen.
Wenn Sie die Träger nicht benutzen,
schieben Sie sie ganz bis zum hinteren
Anschlag zurück, um einen übermäßigen
Kraftstoffverbrauch zu vermeiden.
Verwenden Sie von Automobiles
PEUGEOT gelistetes Zubehör und
beachten Sie die Montagevorschriften in
der Anleitung des Dachträgerherstellers.

- Bauen Sie die Schraube,
den Anschlag und die beiden
Unterlegscheiben an jeder mit A

bezeichneten Stelle aus.

- Bringen Sie die Träger auf Höhe
der mit A
bezeichneten Stellen.

- Heben Sie die beiden Träger an,
um Sie abnehmen zu können.

- Bringen Sie die Schraube,
den Anschlag und die beiden
Unterlegscheiben unbedingt

wieder an den mit A
bezeichneten
Stellen an.
Gehen Sie beim Wiederanbringen der
Träger in umgekehrter Reihenfolge vor.


Dachträger abbauen und wieder
anbringen

Höchstzulässige Dachlast: 100 kg

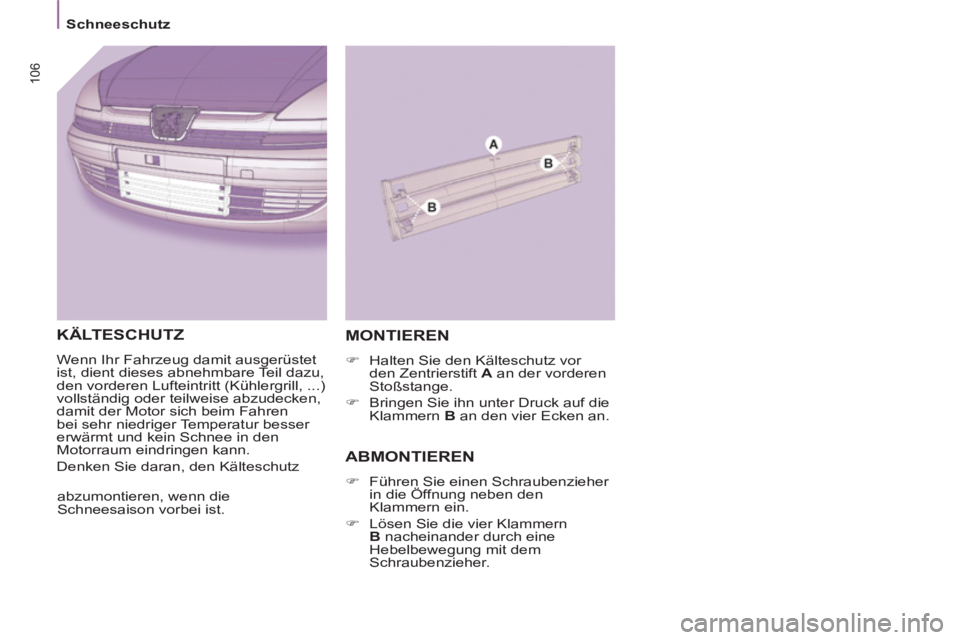

106


Schneeschutz

KÄLTESCHUTZ

Wenn Ihr Fahrzeug damit ausgerüstet
ist, dient dieses abnehmbare Teil dazu,
den vorderen Lufteintritt (Kühlergrill, ...)
vollständig oder teilweise abzudecken,
damit der Motor sich beim Fahren
bei sehr niedriger Temperatur besser
erwärmt und kein Schnee in den
Motorraum eindringen kann.
Denken Sie daran, den Kälteschutz


MONTIEREN



)
Halten Sie den Kälteschutz vor
den Zentrierstift A
an der vorderen
Stoßstange.

)
Bringen Sie ihn unter Druck auf die
Klammern B
an den vier Ecken an.



ABMONTIEREN



)
Führen Sie einen Schraubenzieher
in die Öffnung neben den
Klammern ein.

)
Lösen Sie die vier Klammern
B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher. abzumontieren, wenn die
Schneesaison vorbei ist.

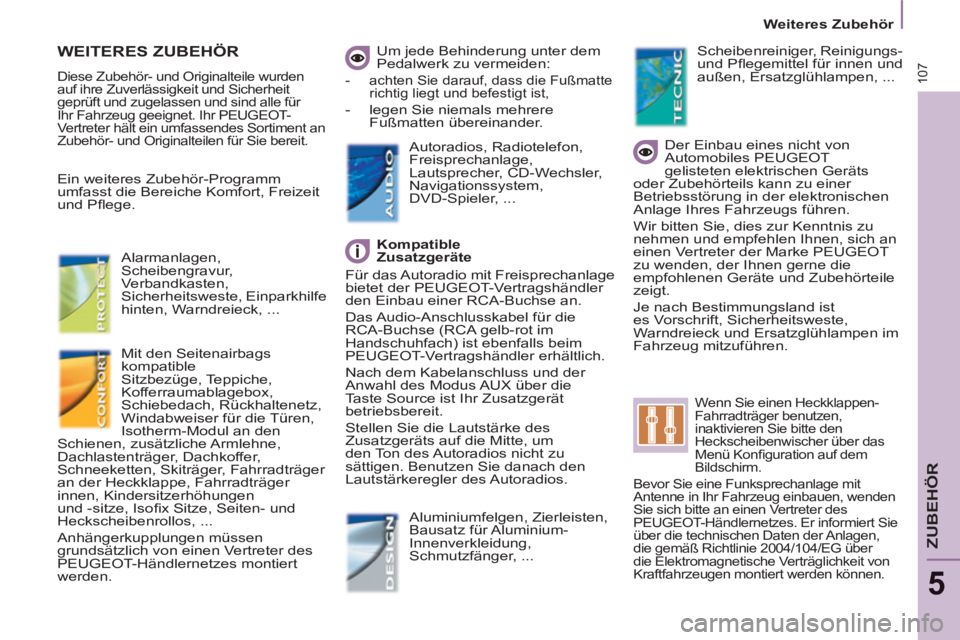

107


Weiteres Zubehör

ZUBEHÖR
5





WEITERES ZUBEHÖR

Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen und sind alle für
Ihr Fahrzeug geeignet. Ihr PEUGEOT -
Vertreter hält ein umfassendes Sortiment an
Zubehör- und Originalteilen für Sie bereit.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt und befestigt ist,

- legen Sie niemals mehrere
Fußmatten übereinander.


Kompatible
Zusatzgeräte
Für das Autoradio mit Freisprechanlage
bietet der PEUGEOT-Vertragshändler
den Einbau einer RCA-Buchse an.
Das Audio-Anschlusskabel für die
RCA-Buchse (RCA gelb-rot im
Handschuhfach) ist ebenfalls beim
PEUGEOT-Vertragshändler erhältlich.
Nach dem Kabelanschluss und der
Anwahl des Modus AUX über die
Taste Source ist Ihr Zusatzgerät
betriebsbereit.
Stellen Sie die Lautstärke des
Zusatzgeräts auf die Mitte, um
den Ton des Autoradios nicht zu
sättigen. Benutzen Sie danach den
Lautstärkeregler des Autoradios.
Autoradios, Radiotelefon,
Freisprechanlage,
Lautsprecher, CD-Wechsler,
Navigationssystem,
DVD-Spieler, ...

Aluminiumfelgen, Zierleisten,
Bausatz für Aluminium-
Innenverkleidung,
Schmutzfänger, ...
Mit den Seitenairbags
kompatible
Sitzbezüge, Teppiche,
Kofferraumablagebox,
Schiebedach, Rückhaltenetz,
Windabweiser für die Türen,
Isotherm-Modul an den
Schienen, zusätzliche Armlehne,
Dachlastenträger, Dachkoffer,
Schneeketten, Skiträger, Fahrradträger
an der Heckklappe, Fahrradträger
innen, Kindersitzerhöhungen
und -sitze, Isofi x Sitze, Seiten- und
Heckscheibenrollos, ...
Anhängerkupplungen müssen
grundsätzlich von einen Vertreter des
PEUGEOT-Händlernetzes montiert
werden.
Der Einbau eines nicht von
Automobiles PEUGEOT
gelisteten elektrischen Geräts
oder Zubehörteils kann zu einer
Betriebsstörung in der elektronischen
Anlage Ihres Fahrzeugs führen.
Wir bitten Sie, dies zur Kenntnis zu
nehmen und empfehlen Ihnen, sich an
einen Vertreter der Marke PEUGEOT
zu wenden, der Ihnen gerne die
empfohlenen Geräte und Zubehörteile
zeigt.
Je nach Bestimmungsland ist
es Vorschrift, Sicherheitsweste,
Warndreieck und Ersatzglühlampen im
Fahrzeug mitzuführen.
Scheibenreiniger, Reinigungs-
und Pfl egemittel für innen und
außen, Ersatzglühlampen, ...

Wenn Sie einen Heckklappen-
Fahrradträger benutzen,
inaktivieren Sie bitte den
Heckscheibenwischer über das
Menü Konfi guration auf dem
Bildschirm.
Bevor Sie eine Funksprechanlage mit
Antenne in Ihr Fahrzeug einbauen, wenden
Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes . Er informiert Sie
über die technischen Daten der Anlagen,
die gemäß Richtlinie 2004/104/EG über
die Elektromagnetische Verträglichkeit von
Kraftfahrzeugen montiert werden können.



Ein weiteres Zubehör-Programm
umfasst die Bereiche Komfort, Freizeit
und Pfl ege.

Alarmanlagen,
Scheibengravur,
Verbandkasten,
Sicherheitsweste, Einparkhilfe
hinten, Warndreieck, ...

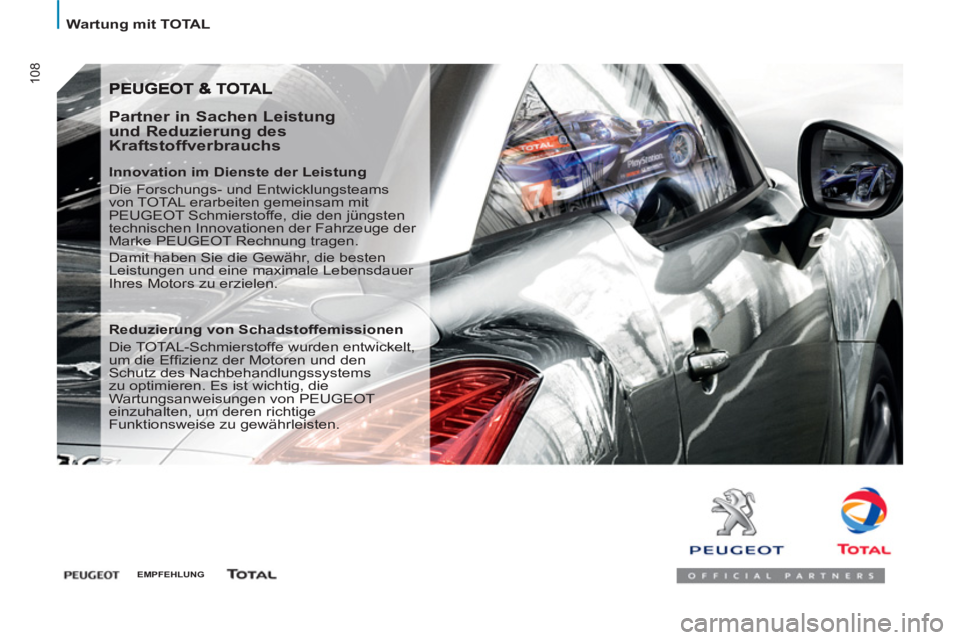

108
Wartung mit TOTAL


Partner in Sachen Leistung
und Reduzierung des
Kraftstoffverbrauchs

Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams
von TOTAL erarbeiten gemeinsam mit
PEUGEOT Schmierstoffe, die den jüngsten
technischen Innovationen der Fahrzeuge der
Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten
Leistungen und eine maximale Lebensdauer
Ihres Motors zu erzielen.



EMPFEHLUNG





Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden entwickelt,
um die Effi zienz der Motoren und den
Schutz des Nachbehandlungssystems
zu optimieren. Es ist wichtig, die
Wartungsanweisungen von PEUGEOT
einzuhalten, um deren richtige
Funktionsweise zu gewährleisten.

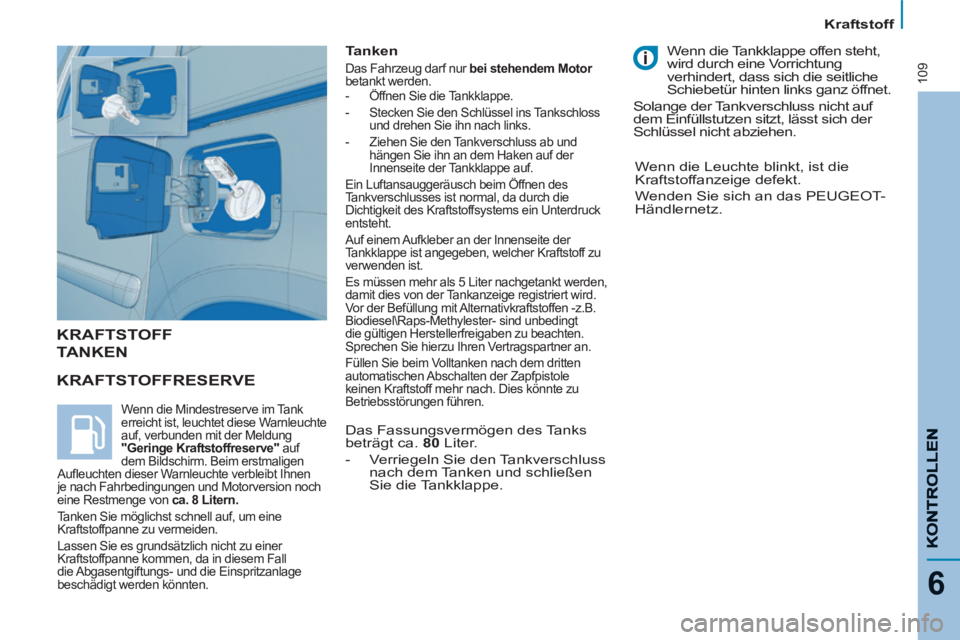

109
Kraftstoff
6


KRAFTSTOFFRESERVE


Tanken

Das Fahrzeug darf nur bei stehendem Motor
betankt werden.


- Öffnen Sie die Tankklappe.

- Stecken Sie den Schlüssel ins Tankschloss
und drehen Sie ihn nach links.

- Ziehen Sie den Tankverschluss ab und
hängen Sie ihn an dem Haken auf der
Innenseite der Tankklappe auf.
Ein Luftansauggeräusch beim Öffnen des
Tankverschlusses ist normal, da durch die
Dichtigkeit des Kraftstoffsystems ein Unterdruck
entsteht.
Auf einem Aufkleber an der Innenseite der
Tankklappe ist angegeben, welcher Kraftstoff zu
verwenden ist.
Es müssen mehr als 5 Liter nachgetankt werden,
damit dies von der Tankanzeige registriert wird.
Vor der Befüllung mit Alternativkraftstoffen -z.B.
Biodiesel\Raps-Methylester- sind unbedingt
die gültigen Herstellerfreigaben zu beachten.
Sprechen Sie hierzu Ihren Vertragspartner an.
Füllen Sie beim Volltanken nach dem dritten
automatischen Abschalten der Zapfpistole
keinen Kraftstoff mehr nach. Dies könnte zu
Betriebsstörungen führen.
KRAFTSTOFF
TANKEN


Wenn die Leuchte blinkt, ist die
Kraftstoffanzeige defekt.
Wenden Sie sich an das PEUGEOT-
Händlernetz.


Wenn die Mindestreserve im Tank
erreicht ist, leuchtet diese Warnleuchte
auf, verbunden mit der Meldung
"Geringe Kraftstoffreserve"
auf
dem Bildschirm. Beim erstmaligen
Aufl euchten dieser Warnleuchte verbleibt Ihnen
je nach Fahrbedingungen und Motorversion noch
eine Restmenge von ca. 8 Litern.


Tanken Sie möglichst schnell auf, um eine
Kraftstoffpanne zu vermeiden.
Lassen Sie es grundsätzlich nicht zu einer
Kraftstoffpanne kommen, da in diesem Fall
die Abgasentgiftungs- und die Einspritzanlage
beschädigt werden könnten.

Das Fassungsvermögen des Tanks
beträgt ca. 80
Liter.


- Verriegeln Sie den Tankverschluss
nach dem Tanken und schließen
Sie die Tankklappe.


Wenn die Tankklappe offen steht,
wird durch eine Vorrichtung
verhindert, dass sich die seitliche
Schiebetür hinten links ganz öffnet.
Solange der Tankverschluss nicht auf
dem Einfüllstutzen sitzt, lässt sich der
Schlüssel nicht abziehen.

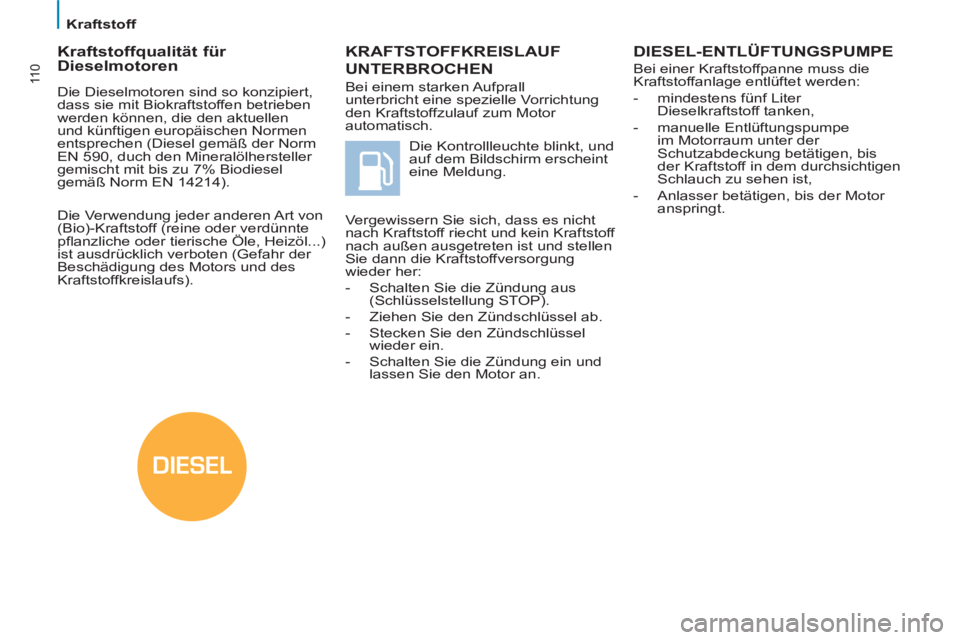

DIESEL
11 0
Kraftstoff
KRAFTSTOFFKREISLAUF
UNTERBROCHEN

Bei einem starken Aufprall
unterbricht eine spezielle Vorrichtung
den Kraftstoffzulauf zum Motor
automatisch.
Die Kontrollleuchte blinkt, und
auf dem Bildschirm erscheint
eine Meldung.
DIESEL-ENTLÜFTUNGSPUMPE



Bei einer Kraftstoffpanne muss die
Kraftstoffanlage entlüftet werden:


- mindestens fünf Liter
Dieselkraftstoff tanken,

- manuelle Entlüftungspumpe
im Motorraum unter der
Schutzabdeckung betätigen, bis
der Kraftstoff in dem durchsichtigen
Schlauch zu sehen ist,

- Anlasser betätigen, bis der Motor
anspringt.
Vergewissern Sie sich, dass es nicht
nach Kraftstoff riecht und kein Kraftstoff
nach außen ausgetreten ist und stellen
Sie dann die Kraftstoffversorgung
wieder her:
-


Schalten Sie die Zündung aus
(Schlüsselstellung STOP).
-



Ziehen Sie den Zündschlüssel ab.
-

Stecken Sie den Zündschlüssel
wieder ein.
-

Schalten Sie die Zündung ein und
lassen Sie den Motor an.













Kraftstoffqualität für
Dieselmotoren

Die Dieselmotoren sind so konzipiert,
dass sie mit Biokraftstoffen betrieben
werden können, die den aktuellen
und künftigen europäischen Normen
entsprechen (Diesel gemäß der Norm
EN 590, duch den Mineralölhersteller
gemischt mit bis zu 7% Biodiesel
gemäß Norm EN 14214).

Die Verwendung jeder anderen Art von
(Bio)-Kraftstoff (reine oder verdünnte
pfl anzliche oder tierische Öle, Heizöl...)
ist ausdrücklich verboten (Gefahr der
Beschädigung des Motors und des
Kraftstoffkreislaufs).
