2013 Peugeot 807 PEUGEOT 807 2013 Betriebsanleitungen (in German)

9.61
WIP SOUND

Das WIP Sound ist so codiert, dass es nur in Ihrem
Fahrzeug funktioniert.

Aus Sicherheitsgründen muss der Fahrer die
Bedienungsschritte, die erhöhte Aufmerksamkeiterfordern, im Stand duchführen.

Um bei abgestelltem Motor die Batterie zu schonen, kann sich das Autoradio nach einigen Minutenselbsttätig ausschalten.
AUTORADIO / BLUETOOTH

01 Erste Schritte

02 Lenkradbet
ätigungen

03 Hau
ptmenü


04 Audio

05 USB-Gerät - WIP Plu
g

06 WIP Bluetooth

07 Einstellun
gen

08 Bordcom
puter
INHALT

09 Bildschirmstruktur

Häufi
g gestellte Fragen S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
9.62
9.63
9.64
9.65
9.
68
9.71
9.74
9.75
9.7
6
9.81

9.62

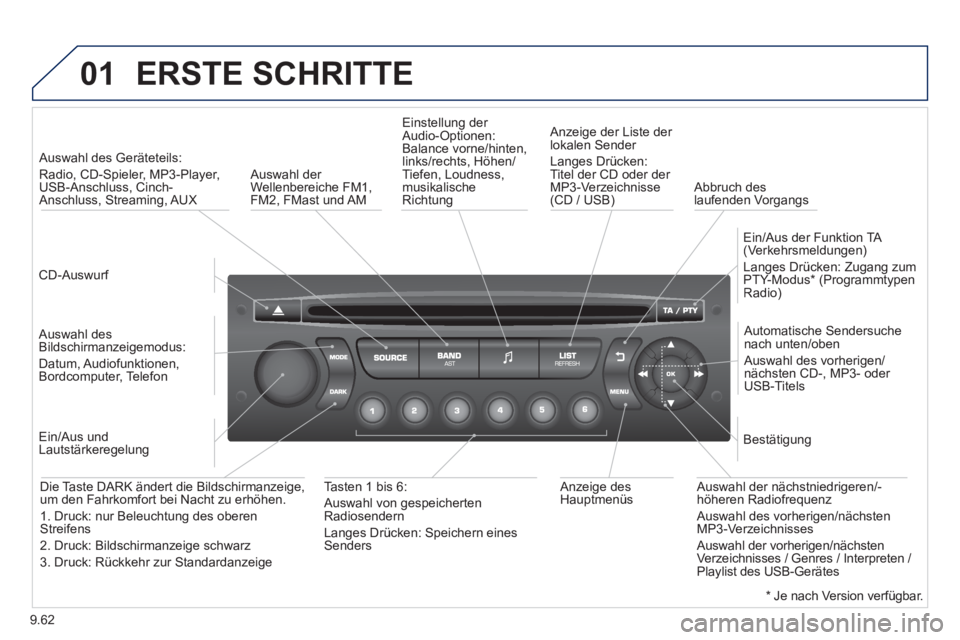

01 ERSTE SCHRITTE

CD-Auswurf



Auswahl des Geräteteils:
Radio,
CD-Spieler, MP3-Player,
USB-Anschluss, Cinch-Anschluss, Streaming, AUX

Auswahl desBildschirmanzeigemodus:
Datum, Audiofunktionen,
Bordcomputer, Telefon
Automatische Sendersuche nach unten/oben
Auswahl des vorherigen/nächsten CD-, MP3- oder USB-Titels Einstellun
g der Audio-Optionen:
Balance vorne/hinten,links/rechts, Höhen/Tiefen, Loudness,musikalischeRichtung

Anzeige der Liste der
lokalen Sender
Langes Drücken:
Titel der CD oder der MP3-Verzeichnisse (CD / USB)
Ein
/Aus der Funktion TA (Verkehrsmeldungen)
Langes Dr
ücken: Zugang zum
PTY-Modus * (Programmtypen Radio)


Anzeige desHauptmenüs Die Taste DARK ändert die Bildschirmanzeige,um den Fahrkomfort bei Nacht zu erhöhen.
1. Druck: nur Beleuchtung des oberenStreifens
2. Druck: Bildschirmanzeige schwarz
3. Druck: Rückkehr zur Standardanzei
ge
Ein
/Aus und Lautstärkeregelung


Tasten 1 bis 6:
Auswahl von gespeicherten
Radiosendern
Lan
ges Drücken: Speichern eines Senders
Auswahl der nächstniedrigeren/-höheren Radiofrequenz
Auswahl des vorherigen/nächsten MP3-Verzeichnisses
Auswahl der vorherigen/nächstenVerzeichnisses / Genres / Interpreten /
Playlist des USB-Gerätes
Bestätigung

Auswahl der Wellenbereiche FM1,FM2, FMast und AM
Abbruch deslaufenden Vorgangs
*
Je nach Version verfügbar.

9.63

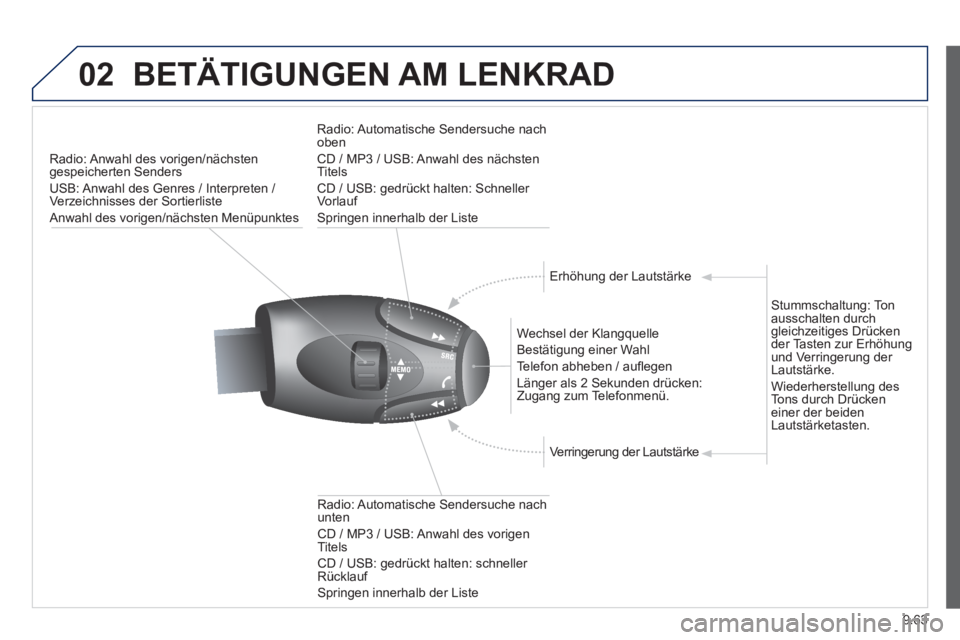

02BETÄTIGUNGEN AM LENKRAD
Radio: Anwahl des vorigen/nächsten gespeicherten Senders
U
SB: Anwahl des Genres / Interpreten / Verzeichnisses der Sortierliste

Anwahl des vorigen/nächsten Menüpunktes

Wechsel der Klan
gquelle
Best
ätigung einer Wahl
Telefon abheben / aufl e
gen
Län
ger als 2 Sekunden drücken:
Zugang zum Telefonmenü.

Radio: Automatische
Sendersuche nach unten
CD / MP3 / USB: Anwahl des vori
gen Titels

CD / USB: gedrückt halten: schneller
Rücklauf

Springen innerhalb der Liste

Radio: Automatische
Sendersuche nach oben

CD / MP3 / USB: Anwahl des nächstenTitels

CD / USB: gedrückt halten: Schneller
Vorlauf

Springen innerhalb der Liste

Erh
öhung der Lautstärke

Verrin
gerung der Lautstärke
Stummschaltun
g: Tonausschalten durchgleichzeitiges Drückender Tasten zur Erhöhungund Verringerung der
Lautstärke.
Wiederherstellun
g des
Tons durch Drückeneiner der beiden
Lautstärketasten.

9.64
03
AUDIO-FUNKTIONEN:Radio, CD, USB, Optionen









> MONOCHROMBILDSCHIRM C
Eine
Gesamtübersicht der
einzelnen Menüs fi nden Sie unter der Rubrik "Bildschirmstruktur" in diesem Abschnitt.
TELEFON:Freisprecheinrichtung,
Anschluss des Telefons, Führen eines Gesprächs
BENUTZERANPASSUNG-KONFIGURATION:Fahrzeugparameter, Anzeige, Sprachen
BORDCOMPUTER:Eingabe der Entfernungen,
Alarmmeldungen, Zustand der
Funktionen
> MONOCHROMBILD
SCHIRM A

9.65

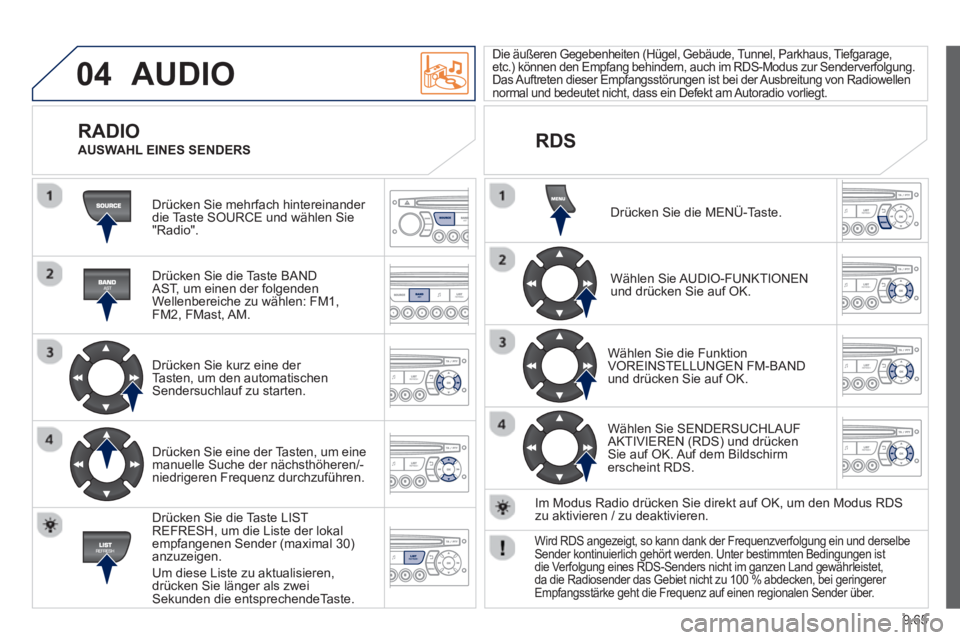

04 AUDIO

Drücken Sie mehrfach hintereinander
die Taste SOURCE und wählen Sie"Radio".

Drücken
Sie die Taste BANDAST, um einen der folgenden
Wellenbereiche zu wählen: FM1,FM2, FMast, AM.

Drücken
Sie kurz eine der Tasten, um den automatischenSendersuchlauf zu starten.

Drücken
Sie eine der Tasten, um eine manuelle Suche der nächsthöheren/-niedrigeren Frequenz durchzuführen.

Dr
ücken Sie die Taste LIST
REFRESH, um die Liste der lokal
empfangenen Sender (maximal 30)
anzuzeigen.

Um diese Liste zu aktualisieren,drücken Sie länger als zweiSekunden die entsprechendeTaste.


Die äußeren Gegebenheiten (Hügel, Gebäude, Tunnel, Parkhaus, Tiefgarage,etc.) können den Empfang behindern, auch im RDS-Modus zur Senderverfolgung.
Das Auftreten dieser Empfangsstörungen ist bei der Ausbreitung von Radiowellen
normal und bedeutet nicht, dass ein Defekt am Autoradio vorliegt.

RDS RADIO


AUSWAHL EINES SENDERS

Drücken Sie die MENÜ-Taste.

Wählen
Sie AUDIO-FUNKTIONENund drücken Sie auf OK.

Wählen
Sie die Funktion
VOREINSTELLUNGEN FM-BAND
und drücken Sie auf OK.

Wählen
Sie SENDERSUCHLAUF AKTIVIEREN (RDS) und drückenSie auf OK. Auf dem Bildschirmerscheint RDS.

Im Modus Radio drücken Sie direkt auf
OK, um den Modus RDS zu aktivieren / zu deaktivieren.
Wird RDS angezeigt, so kann dank der Frequenzverfolgung ein und derselbeSender kontinuierlich gehört werden. Unter bestimmten Bedingungen ist
die Verfolgung eines RDS-Senders nicht im ganzen Land gewährleistet,
da die Radiosender das Gebiet nicht zu 100 % abdecken, bei geringerer Empfangsstärke geht die Frequenz auf einen regionalen Sender über.

9.66
04
Verwenden Sie nur runde CDs.
Der Raubkopierschutz auf
Original-CDs oder mit einem eigenenCD-Brenner kopierte CDs können unabhängig von der Qualität desOriginal-CD-Spielers zu Störungen führen.
Legen
Sie, ohne auf die Taste EJECT zu drücken, eine CD in den CD-Spieler ein, das Abspielen beginnt automatisch.

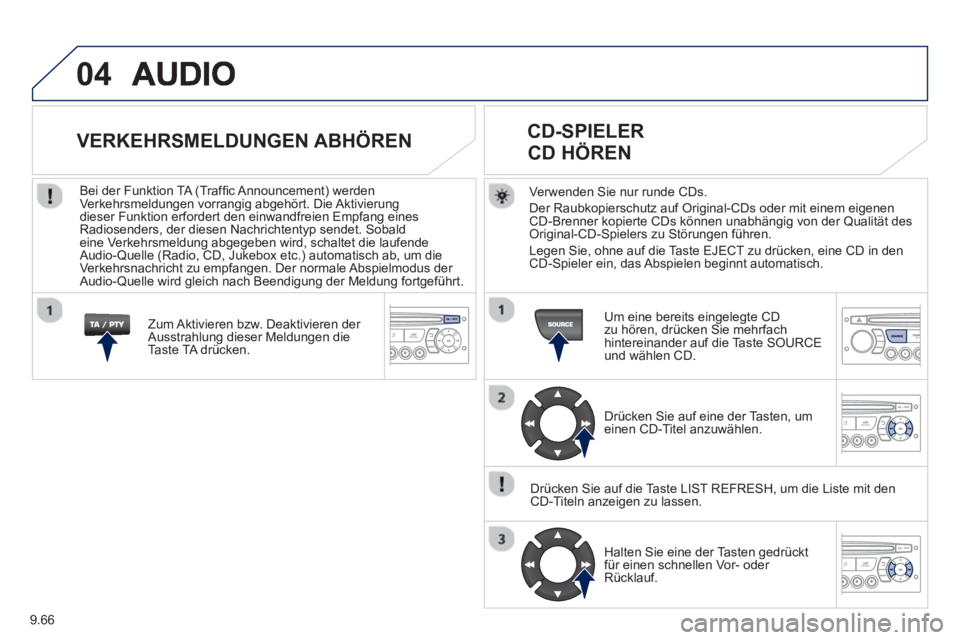

CD-SPIELER
CD HÖREN

Um eine bereits eingelegte CDzu hören, drücken Sie mehrfach
hintereinander auf die Taste SOURCE
und wählen CD.

Drücken
Sie auf eine der Tasten, umeinen CD-Titel anzuwählen.
Drücken
Sie auf die Taste LIST REFRESH, um die Liste mit denCD-Titeln anzeigen zu lassen.

Halten
Sie eine der Tasten gedrückt für einen schnellen Vor- oder Rücklauf.

VERKEHRSMELDUNGEN ABHÖREN
Zum Aktivieren bzw. Deaktivieren der
Ausstrahlung dieser Meldungen die
T
aste TA drücken.
Bei der Funktion TA
(Traffi c Announcement) werden
Verkehrsmeldungen vorrangig abgehˆrt. Die Aktivierungdieser Funktion erfordert den einwandfreien Empfang einesRadiosenders, der diesen Nachrichtentyp sendet. Sobaldeine Verkehrsmeldung abgegeben wird, schaltet die laufende
Audio-Quelle (Radio, CD, Jukebox etc.) automatisch ab, um die
Verkehrsnachricht zu empfangen. Der normale Abspielmodus der
Audio-Quelle wird gleich nach Beendigung der Meldung fortgef¸hrt.

9.67
04
Das MP3-Format, eine Abkürzung von MPEG 1,2 & 2.5 Audio
Layer 3, ist eine Norm zur Komprimierung von Audio-Dateien,
die es ermöglicht, mehrere Dutzend Musikdateien auf ein und
derselben CD abzuspeichern.
Um eine gebrannte
CDR oder CDRW abspielen zu können, wählen Sie zum Brennen vorzugsweise die Normen ISO 9660 Level 1,2 oder Joliet.
Wenn die CD in einem anderen Format
gebrannt wurde, wird sie möglicherweise nicht korrekt abgespielt.
Es empfi ehlt sich, auf ein und derselben CD stets die
gleiche
Brenn-Norm mit der kleinstmöglichen Geschwindigkeit (maximal 4x)zu verwenden, um optimale akustische Qualität zu erzielen.
Im besonderen Fall einer Multi-
Session-CD empfi ehlt sich die Joliet-Norm.
Das Autoradio spielt nur Dateien mit der Erweiterun
g ".mp3" mit einer Abtastrate von 22,05 kHz oder 44,1 kHz ab. Alle anderen
Dateitypen (.wma, .mp4, .m3u...) kˆnnen nicht gelesen werden.
Es emp
fi ehlt sich, die Dateinamen auf weniger als 20 Zeichen
zu beschr‰nken und keine Sonderzeichen (z.B.: " " ? ; ˘) zu
verwenden, um Probleme bei der Wiedergabe oder Anzeige zu
vermeiden.

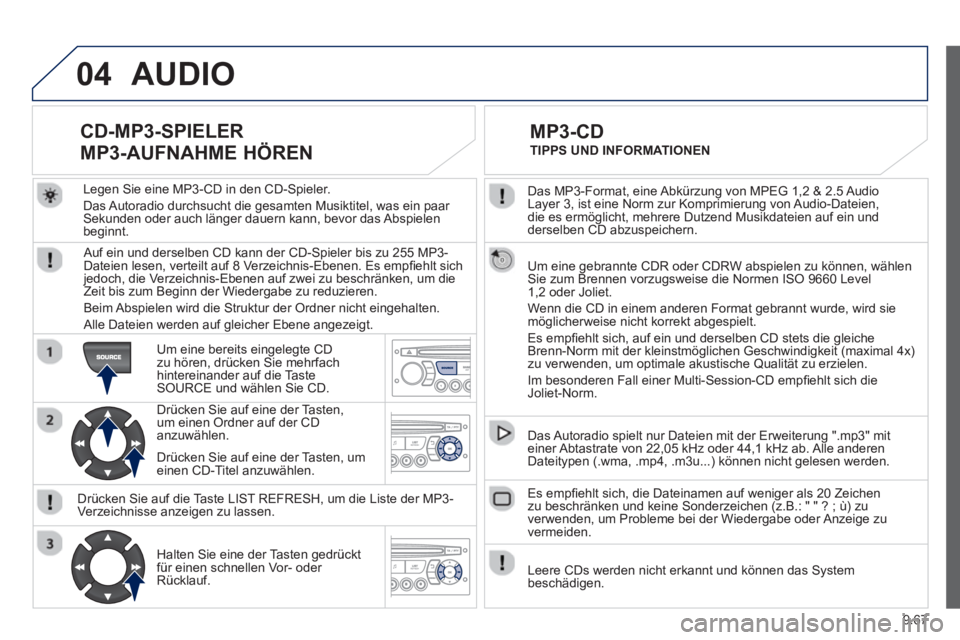

MP3-CD
TIPPS UND INFORMATIONEN

AUDIO

Leere CDs werden nicht erkannt und können das System
beschädigen.
Le
gen Sie eine MP3-CD in den CD-Spieler.
Das Autoradio durchsucht die gesamten Musiktitel, was ein paar
Sekunden oder auch länger dauern kann, bevor das Abspielen
beginnt.
CD-MP3-SPIELER
MP3-AUFNAHME HÖREN
Auf ein und derselben CD kann der CD-Spieler bis zu 255 MP3-
Dateien lesen, verteilt auf 8 Verzeichnis-Ebenen. Es empfi ehlt sich jedoch, die Verzeichnis-Ebenen auf zwei zu beschränken, um dieZeit bis zum Beginn der Wiedergabe zu reduzieren.
Beim Abspielen wird die Struktur der
Ordner nicht eingehalten.
Alle Dateien werden auf gleicher Ebene angezeigt.
Um eine bereits ein
gelegte CD zu hören, drücken Sie mehrfach
hintereinander auf die Taste SOURCE und wählen Sie CD.
Drücken Sie auf eine der Tasten,
um einen
Ordner auf der CD anzuwählen.

Drücken
Sie auf die Taste LIST REFRESH, um die Liste der MP3-
Verzeichnisse anzeigen zu lassen.
Halten Sie eine der Tasten
gedrückt
für einen schnellen Vor- oder Rücklauf.
Drücken Sie auf eine der Tasten
, um
einen CD-Titel anzuwählen.

9.68

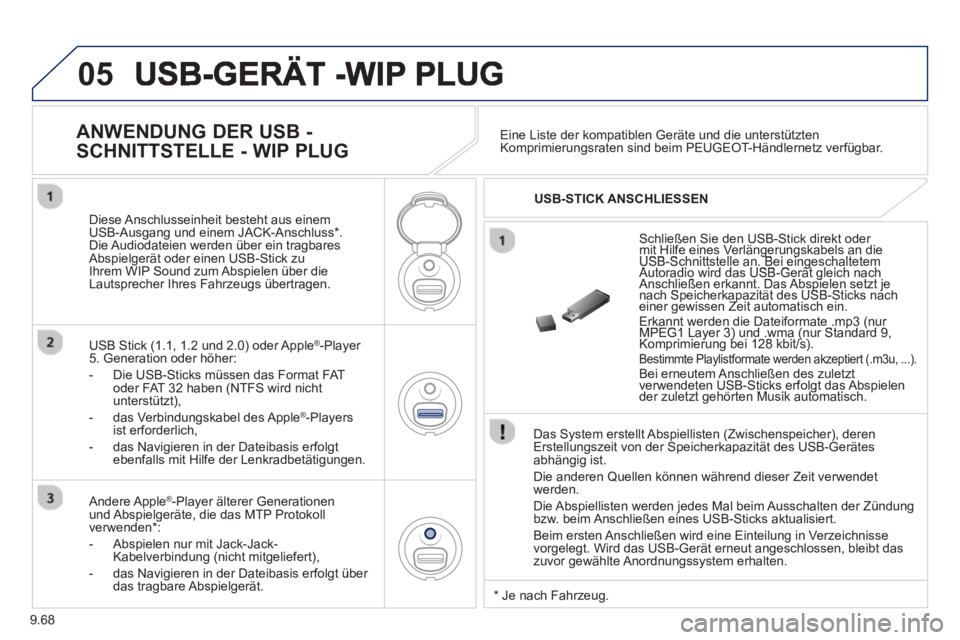

05

Das System erstellt Abspiellisten (Zwischenspeicher), deren Erstellungszeit von der Speicherkapazität des USB-Gerätes
abhängig ist.
Die anderen
Quellen können während dieser Zeit verwendet
werden.
Die Abspiellisten werden
jedes Mal beim Ausschalten der Zündung
bzw. beim Anschließen eines USB-Sticks aktualisiert.
Beim ersten Anschließen wird eine Einteilun
g in Verzeichnisse
vorgelegt. Wird das USB-Gerät erneut angeschlossen, bleibt daszuvor gewählte Anordnungssystem erhalten.
Schließen Sie den USB-Stick direkt oder mit Hilfe eines Verlängerungskabels an die USB-Schnittstelle an. Bei eingeschaltetem gggg
Autoradio wird das USB-Gerät gleich nach gg
Anschließen erkannt. Das Abspielen setzt je gg
nach Speicherkapazität des USB-Sticks nachpjp
einer gewissen Zeit automatisch ein. pppp
Erkannt werden die Dateiformate .mp3 (nur MPEG1 Layer 3) und .wma (nur Standard 9,p(p(
Komprimierung bei 128 kbit/s). y) (y) (
Bestimmte Playlistformate werden akzeptiert (.m3u, ...).
Bei erneutem Anschließen des zuletztverwendeten USB-Sticks erfolgt das Abspielen der zuletzt gehörten Musik automatisch.gg

Diese Anschlusseinheit besteht aus einemUSB-Ausgang und einem JACK-Anschluss *
.Die Audiodateien werden über ein tragbaresAbspielgerät oder einen USB-Stick zu Ihrem WIP Sound zum Abspielen über die
Lautsprecher Ihres Fahrzeugs übertragen.

U
SB Stick (1.1, 1.2 und 2.0) oder Apple®
-Player ®
5. Generation oder höher:


- Die
USB-Sticks müssen das Format FAT
oder FAT 32 haben (NTFS wird nicht unterstützt),

-
das Verbindungskabel des Apple ®
-Players®
ist erforderlich,

- das Navigieren in der Dateibasis er
folgtebenfalls mit Hilfe der Lenkradbetätigungen.Eine Liste der kompatiblen
Geräte und die unterstütztenKomprimierungsraten sind beim PEUGEOT-Händlernetz verfügbar. ANWENDUNG DER USB -
SCHNITTSTELLE - WIP PLUG
USB-STICK ANSCHLIESSEN

Andere Apple ®-Player älterer Generationenund Abspielgeräte, die das MTP Protokoll
verwenden * :


- Abs
pielen nur mit Jack-Jack-Kabelverbindung (nicht mitgeliefert),

- das Navi
gieren in der Dateibasis erfolgt über das tragbare Abspielgerät.

*
Je nach Fahrzeug
.
