2013 Peugeot 508 RXH Manuale del proprietario (in Italian)

8
199
Informazioni pratiche
Indicatori di direzione (modello con lampade alogene)
)Sterzare completamente la ruota verso l'interno per accedere agevolmente al paraschizzi. )Togliere le due viti di fissaggio dello sportello
di accesso, collocato nel passaruota.
)Piegare il paraschizzi.
) Ruotare di un quarto di giro il portalampadaed estrarlo. )
Scollegare il connettore del portalampada.)
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni insenso inverso.
Per la sostituzione di queste lampade,

200
Informazioni pratiche
1.Luci di stop (diodi
elettroluminescenti-LED).2.Luci di retromarcia (W19W).3.Indicatori di direzione (PY21W color ambra).4.Luci di posizione (diodi
elettroluminescenti-LED).5.Fari fendinebbia (diodi
elettroluminescenti-LED).

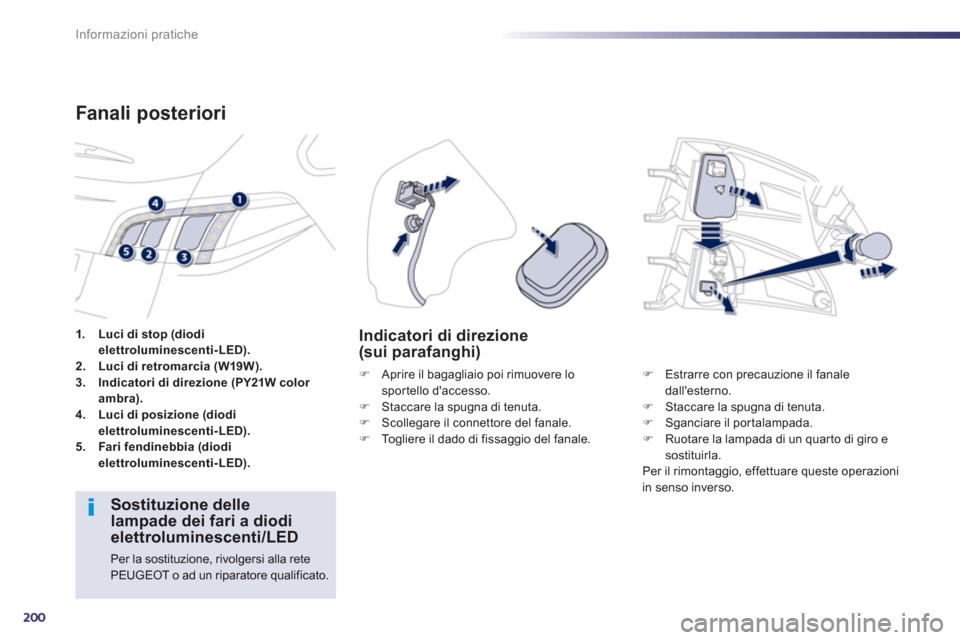

Fanali posteriori
Indicatori di direzione(sui parafanghi)
) Aprire il bagagliaio poi rimuovere lo sportello d'accesso. )
Staccare la spugna di tenuta.)
Scollegare il connettore del fanale. )
Togliere il dado di fissaggio del fanale.
)Estrarre con precauzione il fanale dall'esterno.)Staccare la spugna di tenuta. )Sganciare il por talampada. )Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, effettuare queste operazioniin senso inverso.



Sostituzione delle lampade dei fari a diodi elettroluminescenti/LED

Per la sostituzione, rivolgersi alla retePEUGEOT o ad un riparatore qualificato.

8
201
Informazioni pratiche

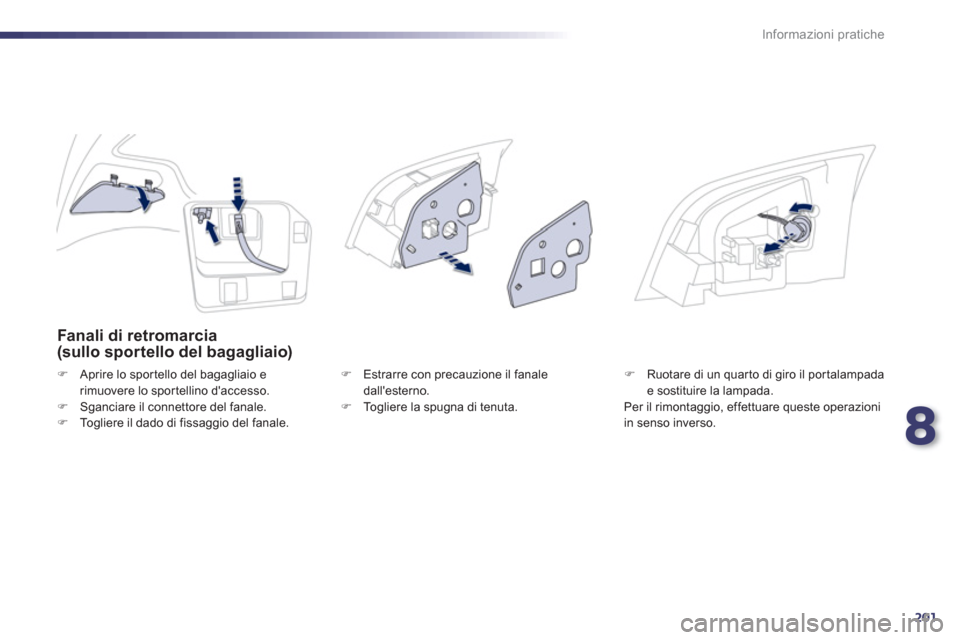

Fanali di retromarcia (sullo sportello del bagagliaio)
)Aprire lo spor tello del bagagliaio erimuovere lo spor tellino d'accesso. )Sganciare il connettore del fanale.)Togliere il dado di fissaggio del fanale.
)
Estrarre con precauzione il fanaledall'esterno. )
Togliere la spugna di tenuta.
)
Ruotare di un quarto di giro il portalampada e sostituire la lampada.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.

202
Informazioni pratiche

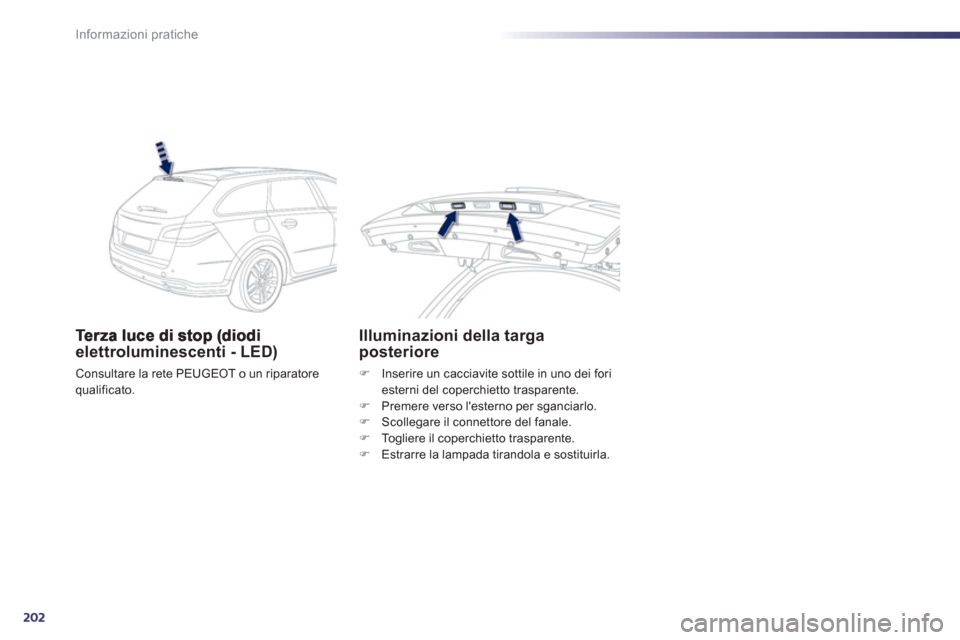

elettroluminescenti - LED)
Consultare la rete PEUGEOT o un riparatore
qualificato.
Illuminazioni della targaposteriore
) Inserire un cacciavite sottile in uno dei foriesterni del coperchietto trasparente. )
Premere verso l'esterno per sganciarlo. )
Scollegare il connettore del fanale. )
Togliere il coperchietto trasparente.)
Estrarre la lampada tirandola e sostituirla.

8
203
Informazioni pratiche

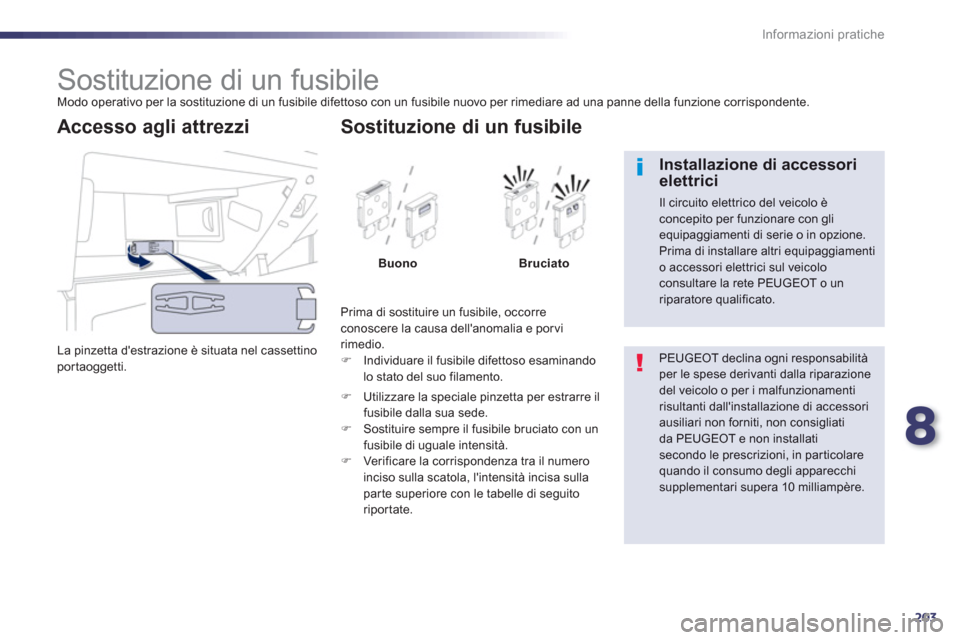

Sostituzione di un fusibile
Modo operativo per la sostituzione di un fusibile difettoso con un fusibile nuovo per rimediare ad una panne della funzione corrispondente.
La
pinzetta d'estrazione è situata nel cassettinoportaoggetti.


Accesso agli attrezzi
Prima di sostituire un fusibile, occorre conoscere la causa dell'anomalia e por virimedio.)
Individuare il fusibile difettoso esaminandolo stato del suo filamento.
Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare la speciale pinzetta per estrarre il fusibile dalla sua sede. )
Sostituire sempre il fusibile bruciato con unfusibile di uguale intensit

204
Informazioni pratiche

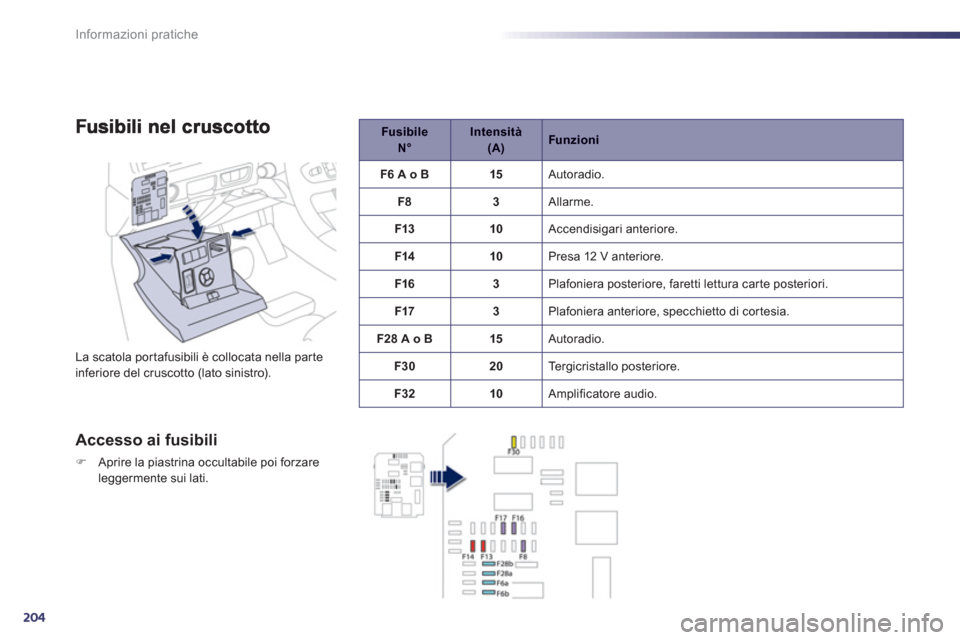

La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)Aprire la piastrina occultabile poi forzare leggermente sui lati.




Fusibile N°

Intensità(A)



Funzioni

F6 A o B 15
A
utoradio.
F
8

3

Allarme.


F13


10
Accendisigari anteriore.
F14


10
Presa 12 V anteriore.
F16

3

Plafoniera posteriore, faretti lettura car te posteriori.
F17

3

Pla
foniera anteriore, specchietto di cor tesia.
F2
8 A o B 15 Autoradio.
F30

20

Tergicristallo posteriore.
F32

10
Amplificatore audio.

8
205
Informazioni pratiche


Fusibile N°


Intensità (A)Funzioni
F3


15

Piastrina alzacristalli guidatore, presa 12 V sedili posteriore.
F4

15

Presa 12 V bagagliaio.


F5
30
Alzacristallo sequenziale posteriore.
F6
30

Alzacristallo sequenziale anteriore.
F11 20
Centralina rimorchio.
F12
20
Am
plificatore audio.
F15

20
Pannello del tetto panoramico in vetro.
F16
5
Piastrina alzacristalli lato guidatore.

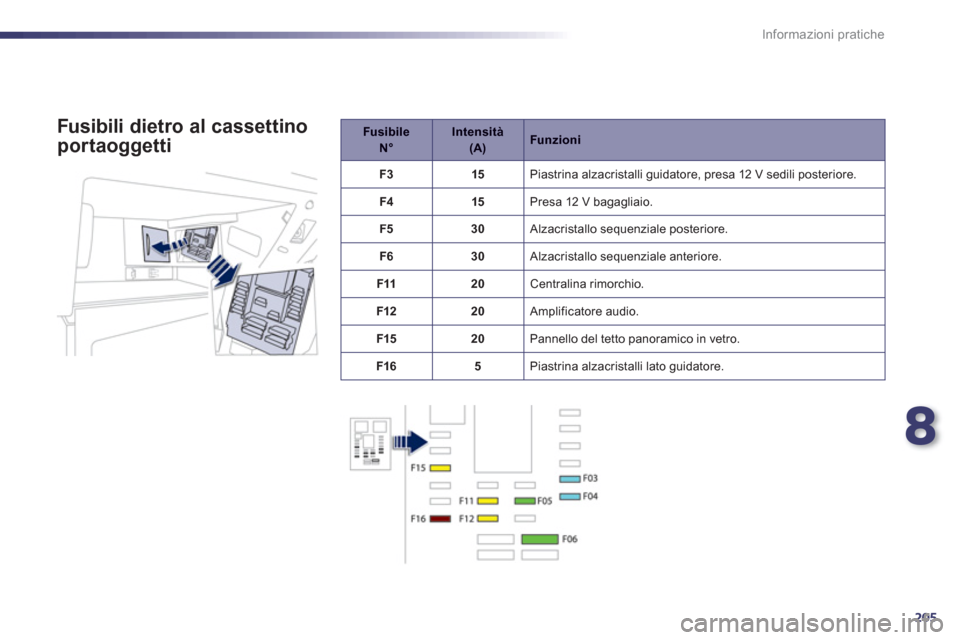

Fusibili dietro al cassettino
portaoggetti

206
Informazioni pratiche

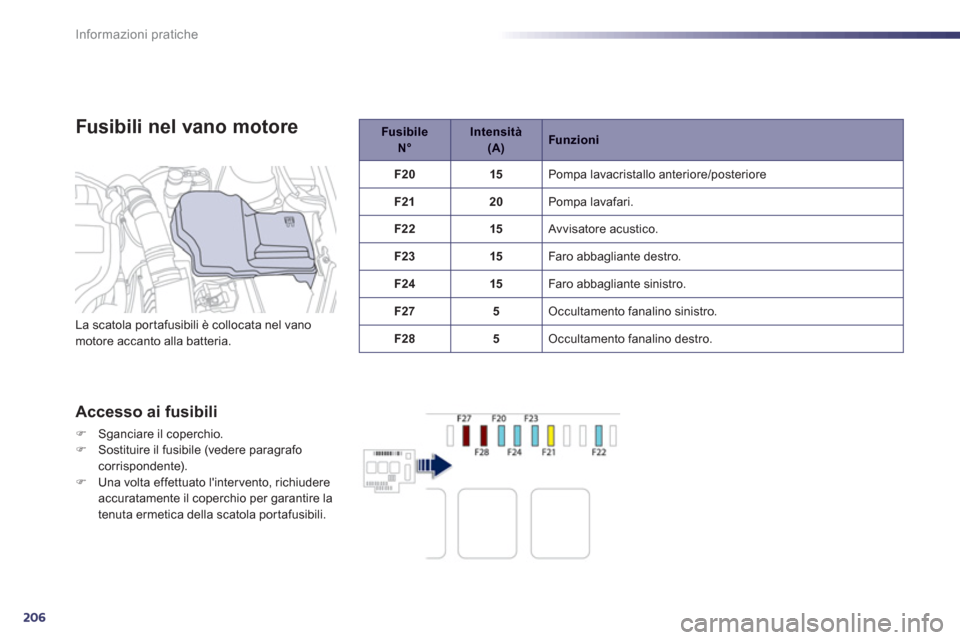

Fusibili nel vano motore
Accesso ai fusibili
)Sganciare il coperchio.)Sostituire il fusibile (vedere paragrafocorrispondente).)Una volta effettuato l'intervento, richiudereaccuratamente il coperchio per garantire la
tenuta ermetica della scatola portafusibili.




Fusibile N°

Intensità (A)

Funzioni



F20
15
Pompa lavacristallo anteriore/posteriore
F21

20

Pom
pa lavafari.
F2215 Avvisatore acustico.
F23 15
Faro abbagliante destro.
F24 15
Faro abba
gliante sinistro.


F27


5

Occultamento fanalino sinistro.


F2
8



5
Occultamento fanalino destro. La scatola portafusibili è collocata nel vanomotore accanto alla batteria.
