2013 Peugeot 508 RXH Manuale del proprietario (in Italian)

4
135
Guida

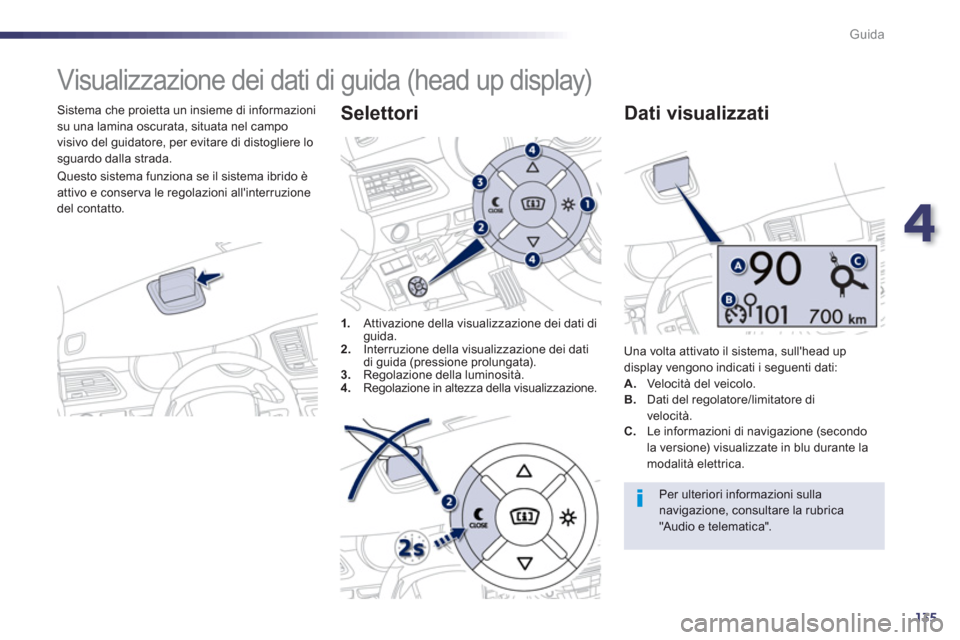

Visualizzazione dei dati di guida (head up display)


Sistema che proietta un insieme di informazioni su una lamina oscurata, situata nel campo
visivo del guidatore, per evitare di distogliere lo
sguardo dalla strada.
1
.Attivazione della visualizzazione dei dati diguida.
2. Interruzione della visualizzazione dei dati
di guida (pressione prolungata).3. Regolazione della luminosità. 4.
Regolazione in altezza della visualizzazione.
Selettori

Una volta attivato il sistema, sull'head up
display vengono indicati i seguenti dati:
A.Velocità del veicolo.B. Dati del regolatore/limitatore di
velocità.

Dati visualizzati
C.
Le informazioni di navigazione (secondo
la versione) visualizzate in blu durante la modalità elettrica.
Per ulteriori informazioni sullanavigazione, consultare la rubrica "Audio e telematica".
Questo sistema funziona se il sistema ibrido è
attivo e conser va le regolazioni all'interruzione del contatto.

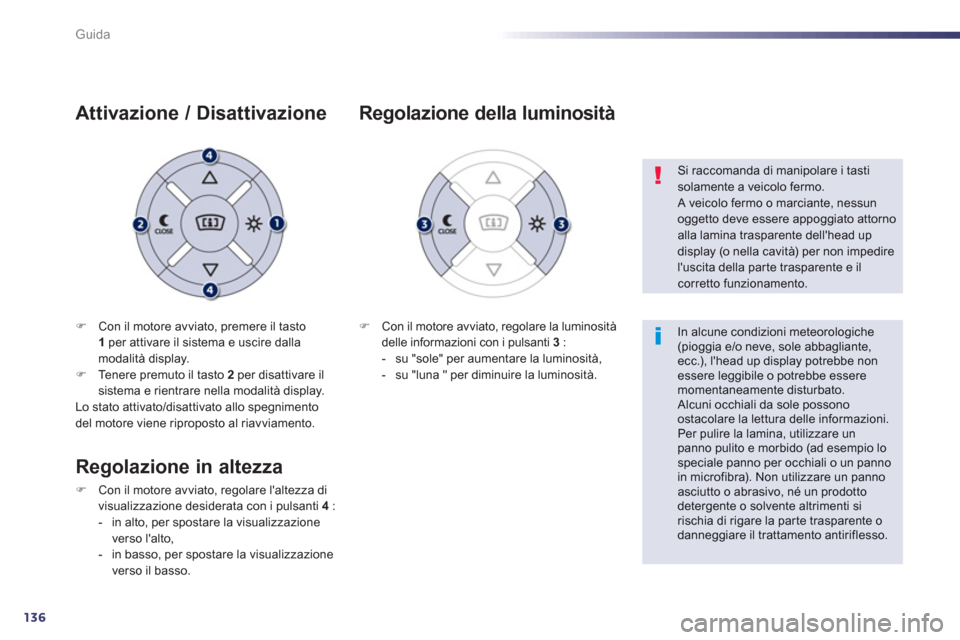

136
Guida
)Con il motore avviato, premere il tasto
1per attivare il sistema e uscire dalla
modalità display.)Tenere premuto il tasto 2per disattivare il
sistema e rientrare nella modalità display.
Lo stato attivato/disattivato allo spegnimento del motore viene riproposto al riavviamento.
Attivazione / Disattivazione
)
Con il motore avviato, regolare la luminosità
delle informazioni con i pulsanti 3:


- su "sole" per aumentare la luminosità,

- su "luna " per diminuire la luminosità.


Regolazione della luminosità


Si raccomanda di manipolare i tasti solamente a veicolo fermo.
A veicolo fermo o marciante, nessun oggetto deve essere appoggiato attorno
alla lamina trasparente dell'head up display (o nella cavità) per non impedirel'uscita della parte trasparente e il corretto funzionamento.


In alcune condizioni meteorologiche (pioggia e/o neve, sole abbagliante,ecc.), l'head up display potrebbe nonessere leggibile o potrebbe essere momentaneamente disturbato.
Alcuni occhiali da sole possono ostacolare la lettura delle informazioni.
Per pulire la lamina, utilizzare unpanno pulito e morbido (ad esempio lo speciale panno per occhiali o un panno in microfibra). Non utilizzare un pannoasciutto o abrasivo, né un prodotto detergente o solvente altrimenti sirischia di rigare la parte trasparente odanneggiare il trattamento antiriflesso.

Regolazione in altezza
)Con il motore avviato, regolare l'altezza di
visualizzazione desiderata con i pulsanti 4:
- in alto, per spostare la visualizzazione
verso l'alto,
- in basso, per spostare la visualizzazione
v
erso il basso.

4
137
Guida

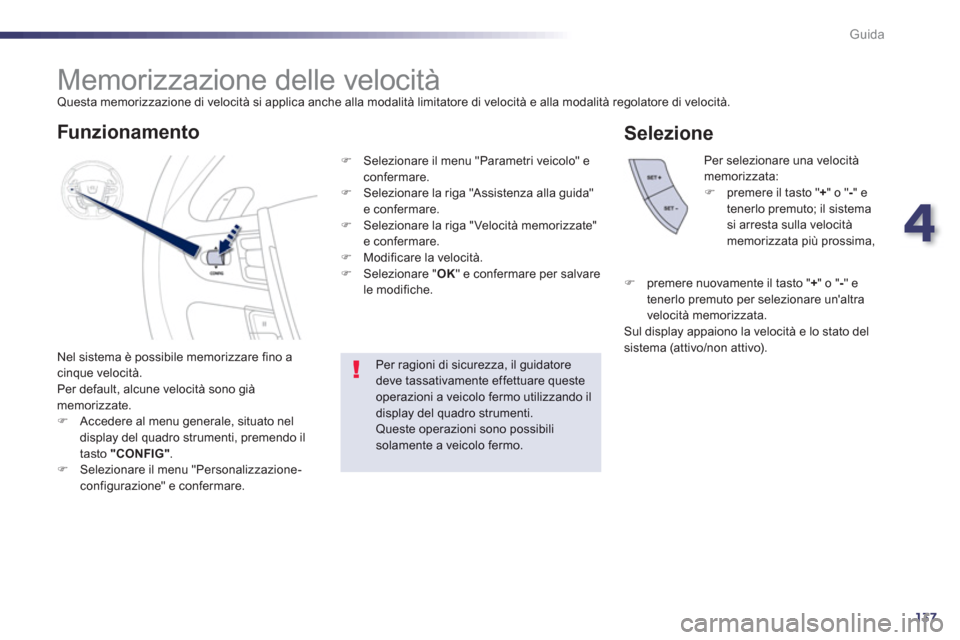

Memorizzazione delle velocità Questa memorizzazione di velocità si applica anche alla modalità limitatore di velocità e alla modalità regolatore di velocità.
Nel sistema è
possibile memorizzare fino acinque velocità.
Per default, alcune velocità sono giàmemorizzate.)Accedere al menu generale, situato nel
display del quadro strumenti, premendo il
tasto "CONFIG".)Selezionare il menu "Personalizzazione-configurazione" e confermare.P
er selezionare una velocità memorizzata:)premere il tasto "+" o " -" e
tenerlo premuto; il sistema
si arresta sulla velocità memorizzata più prossima,
Per ragioni di sicurezza, il guidatore deve tassativamente effettuare queste operazioni a veicolo fermo utilizzando il display del quadro strumenti.Queste operazioni sono possibilisolamente a veicolo fermo.


Funzionamento
)
Selezionare il menu "Parametri veicolo" econfermare. )
Selezionare la riga "Assistenza alla guida" e confermare. )
Selezionare la riga "Velocit

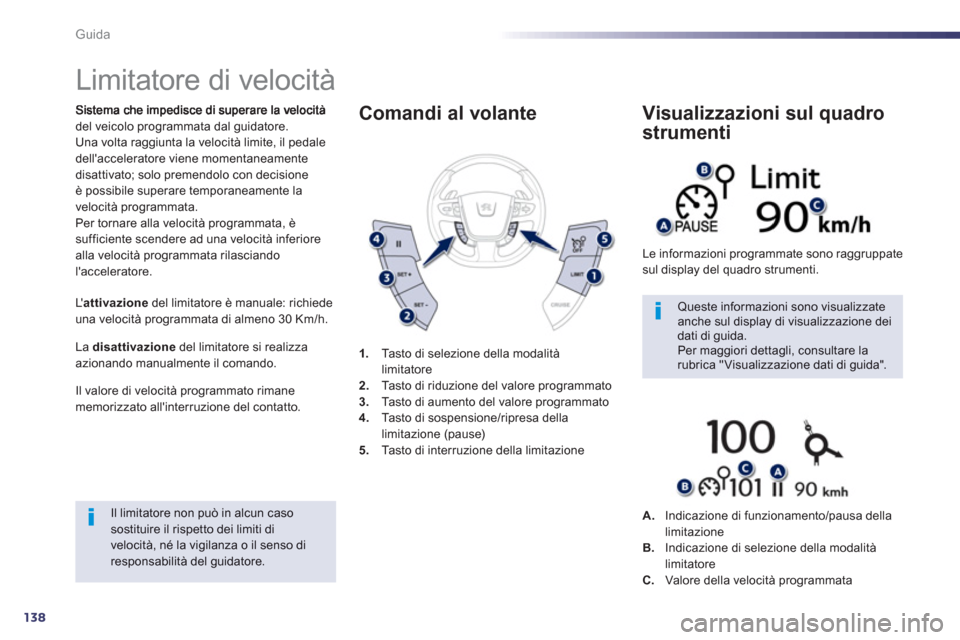

138
Guida





Limitatore di velocità
del veicolo programmata dal guidatore.
Una volta raggiunta la velocità limite, il pedaledell'acceleratore viene momentaneamente disattivato; solo premendolo con decisione è possibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è sufficiente scendere ad una velocità inferiorealla velocità programmata rilasciando
l'acceleratore.
L'attivazionedel limitatore è manuale: richiede
una velocità programmata di almeno 30 Km/h.
L
a disattivazionedel limitatore si realizza azionando manualmente il comando.
Il valore di velocità pro
grammato rimanememorizzato all'interruzione del contatto.

Il limitatore non può in alcun caso sostituire il rispetto dei limiti di velocità, né la vigilanza o il senso diresponsabilità del guidatore.

Queste informazioni sono visualizzate anche sul display di visualizzazione dei dati di guida.
Per maggiori dettagli, consultare la rubrica "Visualizzazione dati di guida". 1.Tasto di selezione della modalità limitatore2. Tasto di riduzione del valore programmato3.
Tasto di aumento del valore programmato 4.Tasto di sospensione/ripresa della limitazione (pause)
5.Ta sto di interruzione della limitazione



Comandi al volante

Le informazioni programmate sono raggruppate sul display del quadro strumenti.

Visualizzazioni sul quadro
strumenti
A.Indicazione di funzionamento/pausa della limitazione B.Indicazione di selezione della modalità limitatore
C.Valore della velocità programmata

4
139
Guida

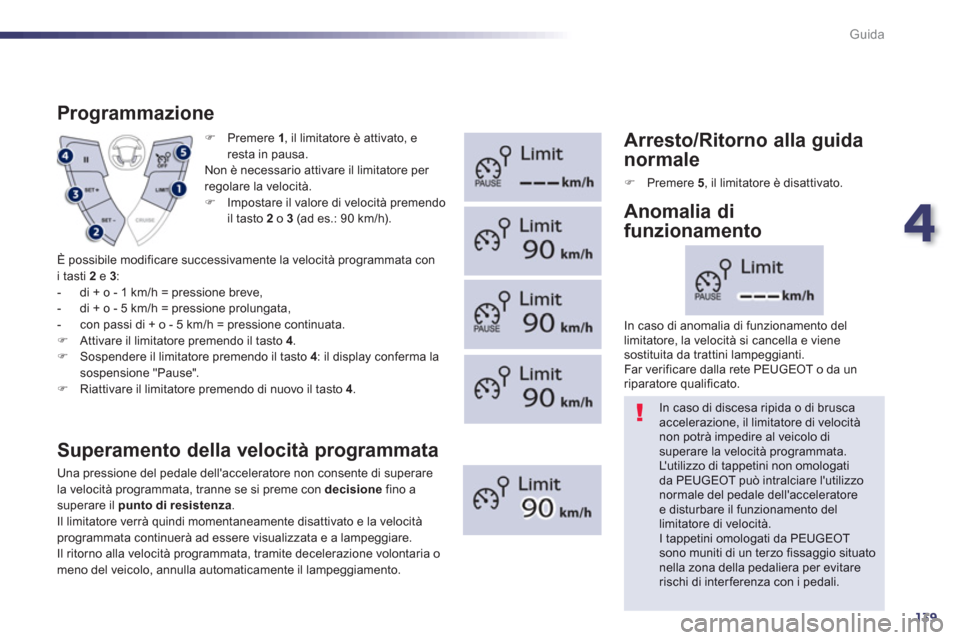

) Premere 1, il limitatore è attivato, e
resta in pausa.
Non è necessario attivare il limitatore per regolare la velocità. )
Impostare il valore di velocit

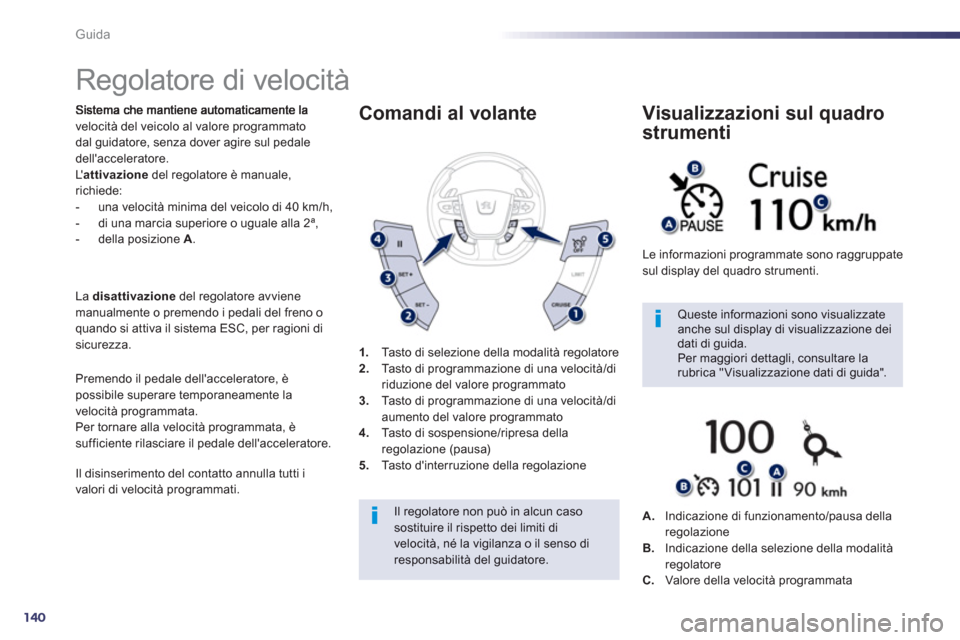

140
Guida





Regolatore di velocità
velocità del veicolo al valore programmato
dal guidatore, senza dover agire sul pedale
dell'acceleratore. L'attivazionedel regolatore è manuale, richiede:
- una velocità minima del veicolo di 40 km/h,
- di una marcia superiore o uguale alla 2ª,
- della posizione A.
La disattivazionedel regolatore avvienemanualmente o premendo i pedali del freno o
quando si attiva il sistema ESC, per ragioni di sicurezza.
Premendo il
pedale dell'acceleratore, èpossibile superare temporaneamente la
velocità programmata.
Per tornare alla velocità programmata, è sufficiente rilasciare il pedale dell'acceleratore.
Il
disinserimento del contatto annulla tutti i
valori di velocità programmati. 1
.Tasto di selezione della modalità regolatore
2. Tasto di programmazione di una velocità/di
riduzione del valore programmato 3. Tasto di programmazione di una velocità/di
aumento del valore programmato 4.Tasto di sospensione/ripresa della
regolazione (pausa)
5.Tasto d'interruzione della regolazione

Comandi al volante
Il regolatore non può in alcun casosostituire il rispetto dei limiti di
velocità, né la vigilanza o il senso di responsabilità del guidatore.
Queste informazioni sono visualizzate anche sul display di visualizzazione dei dati di guida. Per maggiori dettagli, consultare la rubrica "Visualizzazione dati di guida". Le in
formazioni programmate sono raggruppate sul display del quadro strumenti.

Visualizzazioni sul quadro
strumenti
A.Indicazione di funzionamento/pausa della regolazione
B.Indicazione della selezione della modalità regolatore
C.Valore della velocità programmata

4
141
Guida

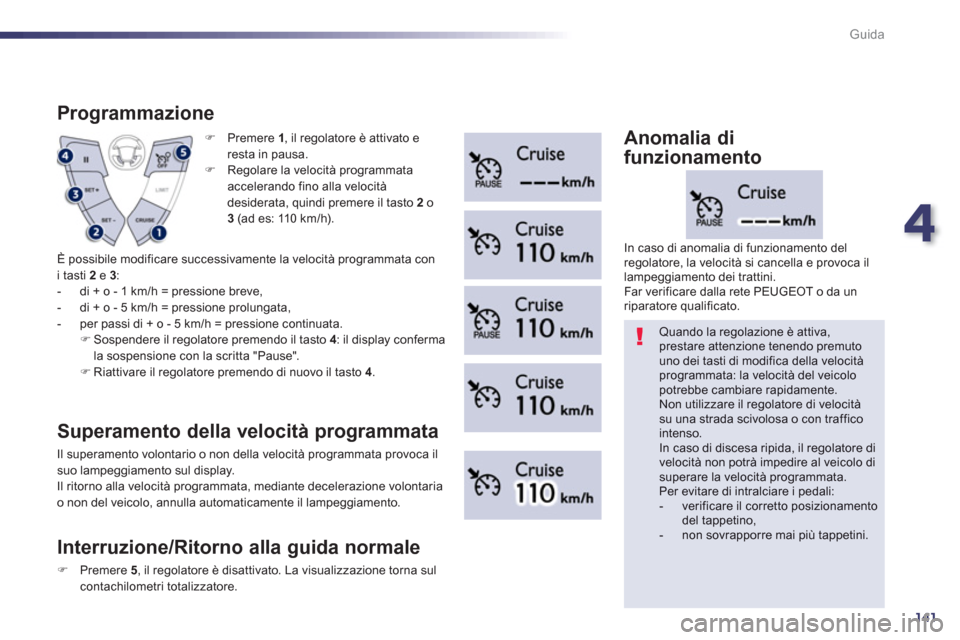

) Premere 1, il regolatore è attivato e
resta in pausa.
) Regolare la velocit

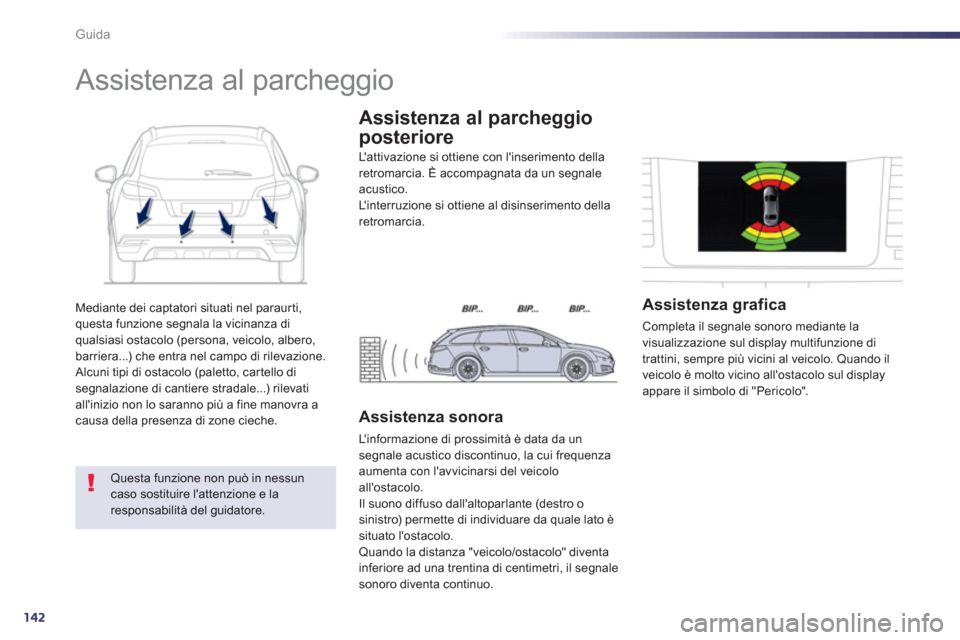

142
Guida
Mediante dei captatori situati nel paraurti,
questa funzione segnala la vicinanza di
qualsiasi ostacolo (persona, veicolo, albero,
barriera...) che entra nel campo di rilevazione.
Alcuni tipi di ostacolo (paletto, car tello di segnalazione di cantiere stradale...) rilevati all'inizio non lo saranno più a fine manovra a causa della presenza di zone cieche.






Assistenza al parcheggio


Questa funzione non può in nessuncaso sostituire l'attenzione e la responsabilità del guidatore.
L'
attivazione si ottiene con l'inserimento della retromarcia. È accompagnata da un segnaleacustico.
L' interruzione si ottiene al disinserimento dellaretromarcia.

Assistenza al parcheggio
posteriore


Assistenza sonora

L' i nformazione di prossimità è data da un
segnale acustico discontinuo, la cui frequenza aumenta con l'avvicinarsi del veicolo all'ostacolo.
Il suono diffuso dall'altoparlante (destro o
sinistro) permette di individuare da quale lato è
situato l'ostacolo.
Quando la distanza "veicolo/ostacolo" diventa
inferiore ad una trentina di centimetri, il segnale sonoro diventa continuo.




Assistenza grafica
Completa il segnale sonoro mediante la
visualizzazione sul display multifunzione di
trattini, sempre più vicini al veicolo. Quando il
veicolo è molto vicino all'ostacolo sul displayappare il simbolo di "Pericolo".
