2013 Peugeot 508 RXH Manuale del proprietario (in Italian)

3
103
Confort











WIP Plug - Lettore USB
È un modulo di collegamento, composto
da una presa JACK e/o USB, situato
nell'appoggiagomito anteriore(sotto al coperchio).Questo dispositivo permette di collegare un'apparecchiatura portatile, come un lettore digitale tipo iPod ®o una chiavetta USB.
Legge i formati di file audio che vengono
trasmessi all'autoradio, per poterli ascoltare
attraverso gli altoparlanti del veicolo.Questi file possono essere gestiti con i comandi al volante o con il frontalino
dell'autoradio, e possono essere visualizzati
sul display multifunzione.
Durante l'utilizzo USB, l'apparecchiatura
portatile si ricarica automaticamente.

Per maggiori dettagli sull'utilizzo di questo equipaggiamento, consultare la rubrica "Audio e Telematica".









Sportellino per sci


Dispositivo per la sistemazione e il traspor to di
oggetti di forma allungata.

Apertura
)Abbassare l'appoggiagomito.)Premere il comando d'apertura dello sportellino. )Abbassare lo sportellino.)Caricare gli oggetti dall'interno del
bagagliaio.

104
Confort

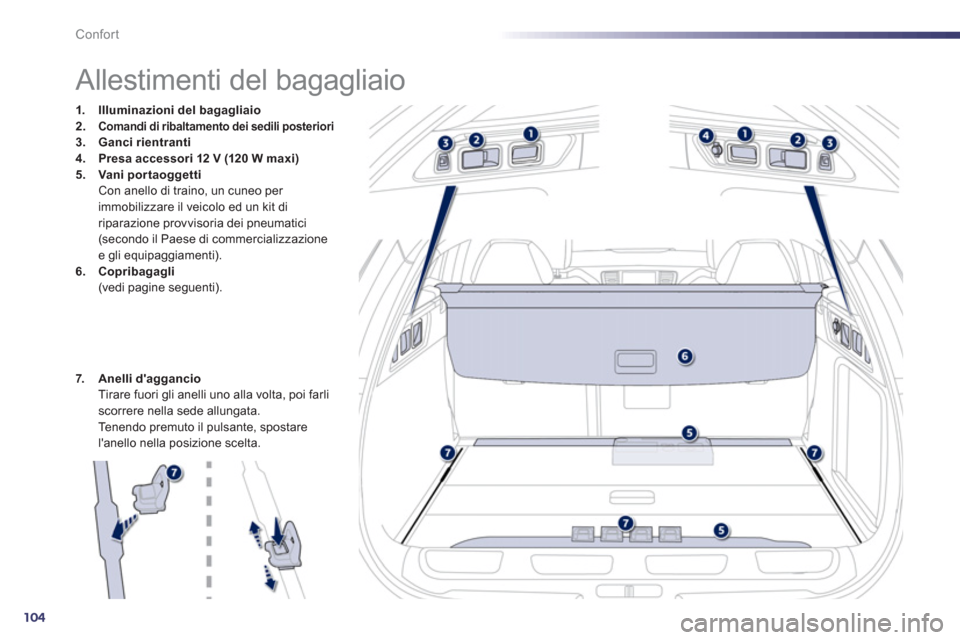

Allestimenti del bagagliaio
1.Illuminazioni del bagagliaio2.Comandi di ribaltamento dei sedili posteriori3.Gancirientranti
4.Presa accessori 12 V(120 W maxi)5.Vani portaoggettiCon anello di traino, un cuneo per immobilizzare il veicolo ed un kit di riparazione provvisoria dei pneumatici(secondo il Paese di commercializzazione
e gli equipaggiamenti).
6.Copribagagli(vedi pagine seguenti).
7
.Anelli d'aggancioTirare fuori gli anelli uno alla volta, poi farli
scorrere nella sede allungata.
Tenendo premuto il pulsante, spostare
l'anello nella posizione scelta.

3
105
Confort

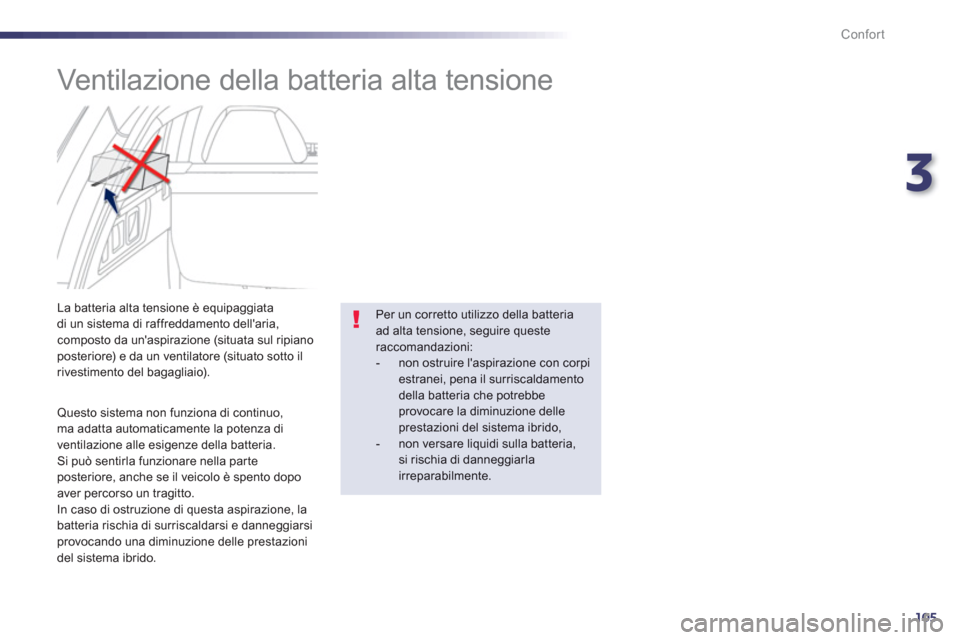

Ventilazione della batteria alta tensione


Questo sistema non funziona di continuo,ma adatta automaticamente la potenza di
ventilazione alle esigenze della batteria.
Si può sentirla funzionare nella parteposteriore, anche se il veicolo è spento dopo
aver percorso un tragitto.
In caso di ostruzione di questa aspirazione, la
batteria rischia di surriscaldarsi e danne
ggiarsi
provocando una diminuzione delle prestazionidel sistema ibrido. La batteria alta tensione è equipa
ggiata
di un sistema di raffreddamento dell'aria,
composto da un'aspirazione (situata sul ripianoposteriore) e da un ventilatore (situato sotto il
rivestimento del bagagliaio).
Per un corretto utilizzo della batteriaad alta tensione, seguire questeraccomandazioni: - non ostruire l'aspirazione con corpiestranei, pena il surriscaldamento della batteria che potrebbe provocare la diminuzione delle prestazioni del sistema ibrido,- non versare liquidi sulla batteria, si rischia di danneggiarlairreparabilmente.

106
Confort

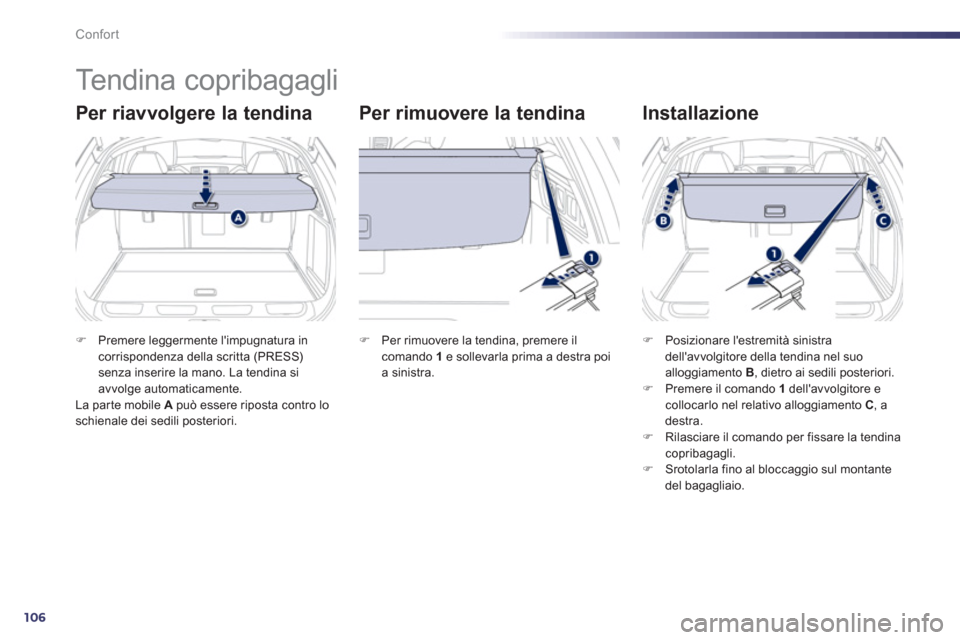

Tendina copribagagli
Per riavvolgere la tendina
Per rimuovere la tendina
Installazione
)Premere leggermente l'impugnatura incorrispondenza della scritta (PRESS) senza inserire la mano. La tendina siavvolge automaticamente.
La par te mobile A può essere riposta contro loschienale dei sedili posteriori.
)
Per rimuovere la tendina, premere ilcomando 1e sollevarla prima a destra poia sinistra.

)Posizionare l'estremit

3
107
Confort

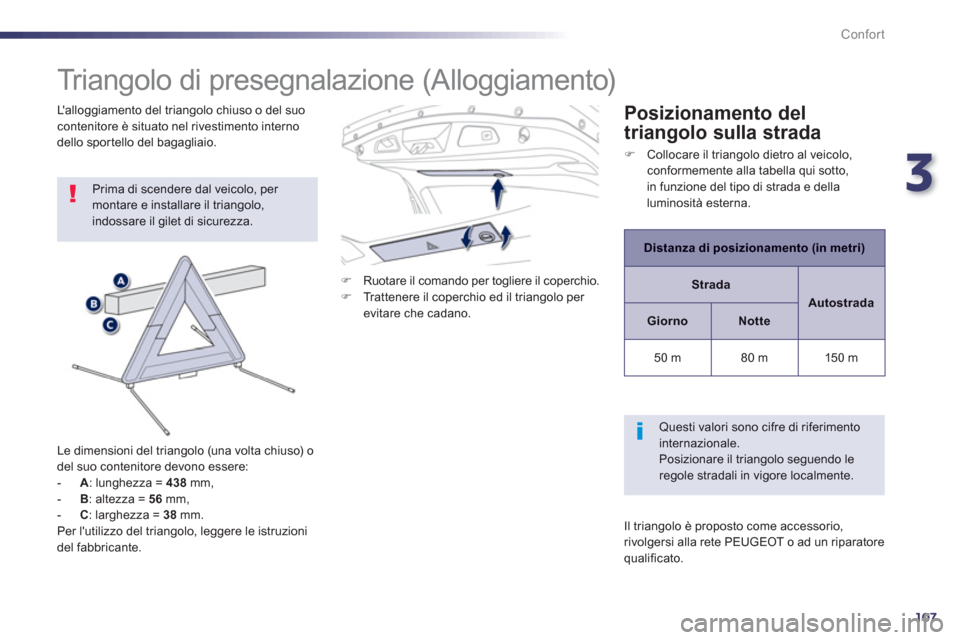

Triangolo di presegnalazione (Alloggiamento)

Prima di scendere dal veicolo, per montare e installare il triangolo,indossare il gilet di sicurezza.

Le dimensioni del trian
golo (una volta chiuso) o del suo contenitore devono essere:

-
A
: lunghezza = 438 mm,
-
B: altezza = 56 mm,

- C: larghezza = 38 mm.
Per l'utilizzo del triangolo, leggere le istruzionidel fabbricante.
)
Ruotare il comando per togliere il coperchio. )
Trattenere il coperchio ed il triangolo per evitare che cadano.


L' a l l o
ggiamento del triangolo chiuso o del suocontenitore

108
Confort

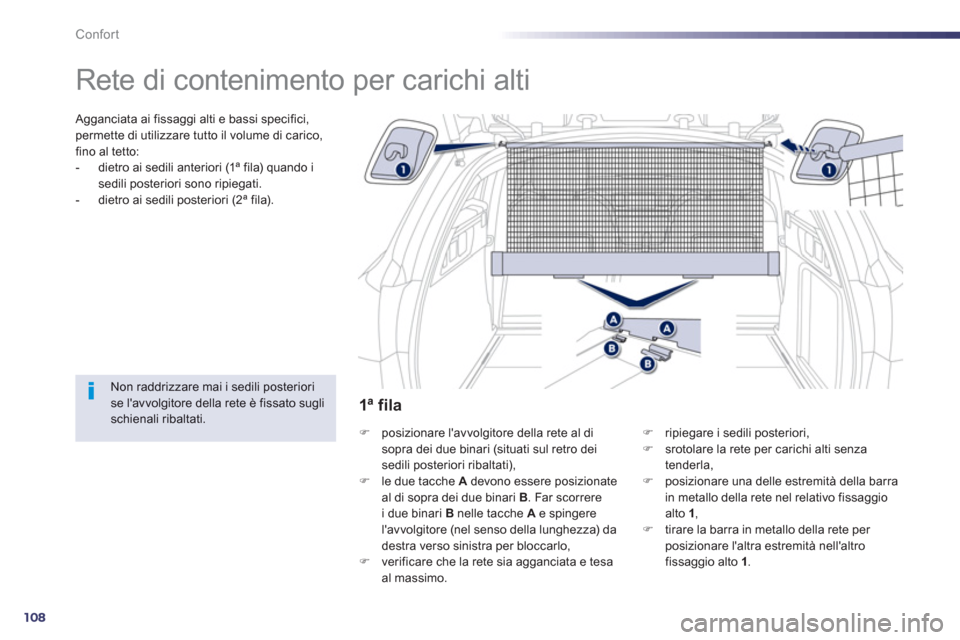

Rete di contenimento per carichi alti

Agganciata ai fissaggi alti e bassi specifici, permette di utilizzare tutto il volume di carico,
fino al tetto:
- dietro ai sedili anteriori (1ª fila) quando i
sedili posteriori sono ripiegati.
- dietro ai sedili posteriori (2ª fila).



Non raddrizzare mai i sedili posteriorise l'avvolgitore della rete è fissato sugli schienali ribaltati. )
posizionare l'avvolgitore della rete al disopra dei due binari (situati sul retro dei sedili posteriori ribaltati),)
le due tacche A
devono essere posizionate
al di sopra dei due binari B . Far scorrerei due binari Bnelle tacche Ae spingerel'avvolgitore (nel senso della lunghezza) da
destra verso sinistra per bloccarlo,
) verificare che la rete sia agganciata e tesaal massimo.
)ripiegare i sedili posteriori, )srotolare la rete per carichi alti senza
tenderla,
)posizionare una delle estremit

3
109
Confort

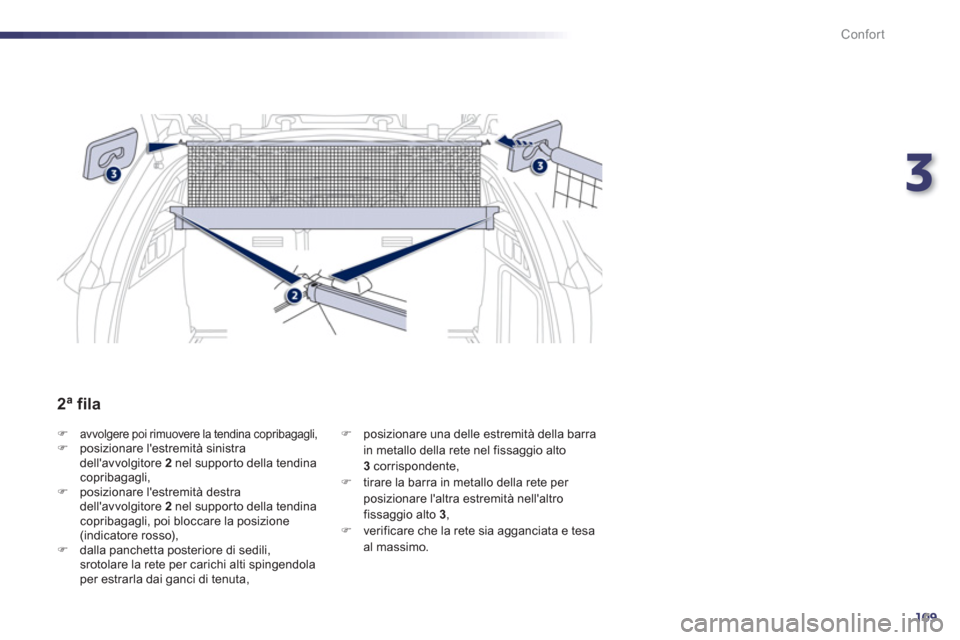

)avvolgere poi rimuovere la tendina copribagagli,)posizionare l'estremit

110
Confort

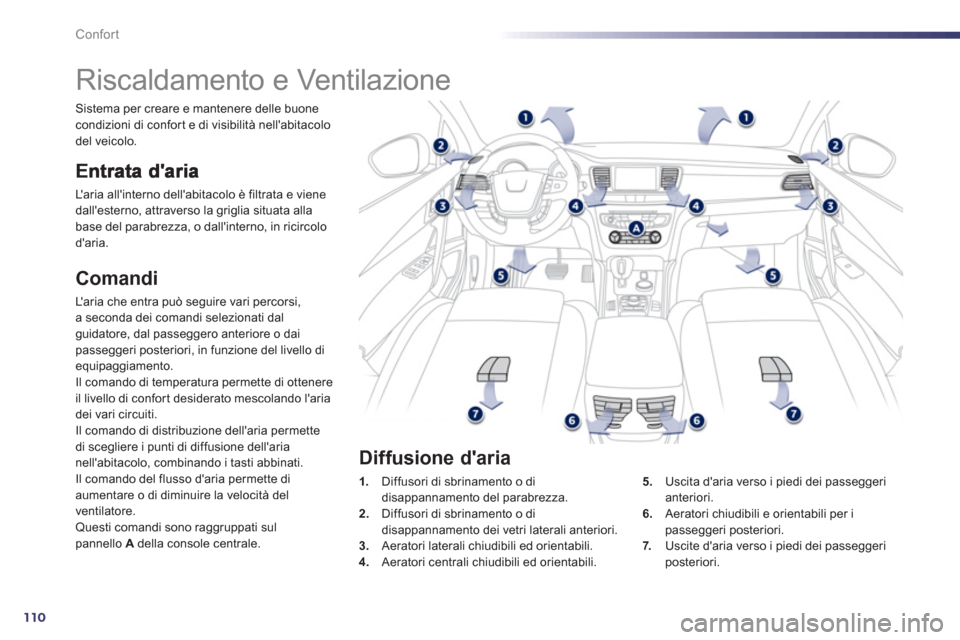

Riscaldamento e Ventilazione
L'aria all'interno dell'abitacolo è filtrata e viene
dall'esterno, attraverso la griglia situata alla
base del parabrezza, o dall'interno, in ricircolo
d'aria.
Comandi
L'aria che entra può seguire vari percorsi, a seconda dei comandi selezionati dalguidatore, dal passeggero anteriore o daipasseggeri posteriori, in funzione del livello diequipaggiamento.
Il comando di temperatura permette di ottenere
il liv
ello di confort desiderato mescolando l'ariadei vari circuiti. Il comando di distribuzione dell'aria permette
di scegliere i punti di diffusione dell'aria nell'abitacolo, combinando i tasti abbinati.
Il comando del flusso d'aria permette di aumentare o di diminuire la velocità del
ventilatore. Questi comandi sono raggruppati sulpannello A della console centrale.
1.Diffusori di sbrinamento o di disappannamento del parabrezza.2.
Diffusori di sbrinamento o di
disappannamento dei vetri laterali anteriori.
3. Aeratori laterali chiudibili ed orientabili.4.Aeratori centrali chiudibili ed orientabili.5
. Uscita d'aria verso i piedi dei passeggeri anteriori.
6.Aeratori chiudibili e orientabili per i passeggeri posteriori.
7. Uscite d'aria verso i piedi dei passeggeri posteriori.


Diffusione d'aria
Sistema per creare e mantenere delle buonecondizioni di confort e di visibilità nell'abitacolodel veicolo.
