2013 Peugeot 508 RXH Manuale del proprietario (in Italian)

8
207
Informazioni pratiche

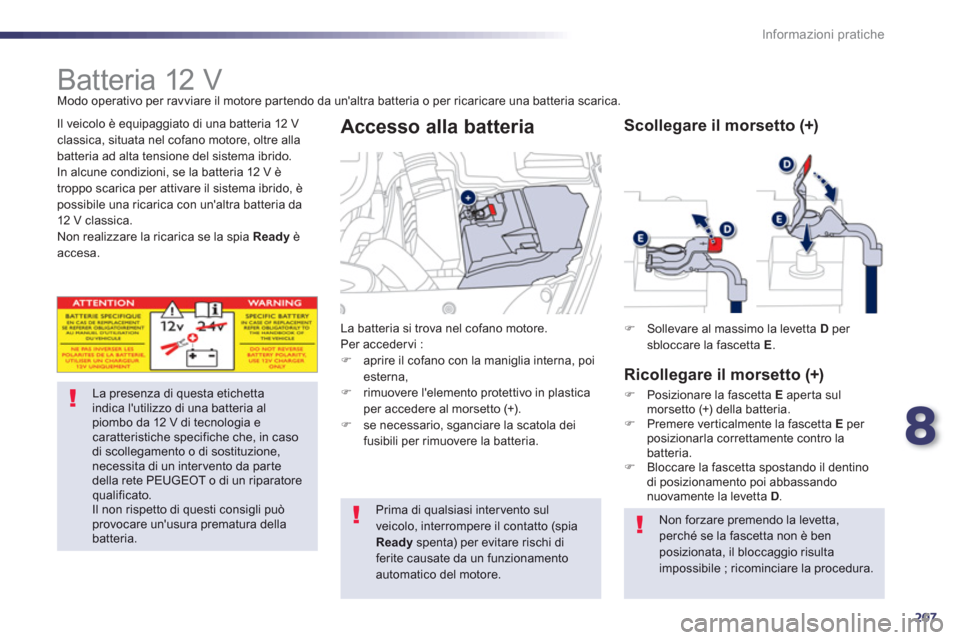

Batteria 12 V
La presenza di questa etichetta indica l'utilizzo di una batteria alpiombo da 12 V di tecnologia ecaratteristiche specifiche che, in caso di scollegamento o di sostituzione, necessita di un intervento da par te della rete PEUGEOT o di un riparatorequalificato.
Il non rispetto di questi consigli puòprovocare un'usura prematura della batteria.L
a batteria si trova nel cofano motore.
Per acceder vi : ) aprire il cofano con la maniglia interna, poi esterna,)
rimuovere l'elemento protettivo in plastica
per accedere al morsetto (+). ) se necessario, sganciare la scatola deifusibili per rimuovere la batteria.
Accesso alla batteria
Prima di qualsiasi inter vento sul veicolo, interrompere il contatto (spiaReady
spenta) per evitare rischi diferite causate da un funzionamentoautomatico del motore. Il veicolo
è equipaggiato di una batteria 12 V classica, situata nel cofano motore, oltre allabatteria ad alta tensione del sistema ibrido.
In alcune condizioni, se la batteria 12 V è
troppo scarica per attivare il sistema ibrido, è
possibile una ricarica con un'altra batteria da
12 V classica.

Non realizzare la ricarica se la spia Ready è accesa.
Modo operativo per ravviare il motore par tendo da un'altra batteria o per ricaricare una batteria scarica.
)
Sollevare al massimo la levetta D
per sbloccare la fascetta E.



Scollegare il morsetto (+)

Ricolle
gare il morsetto (+)
)
Posizionare la fascetta E
aperta sulmorsetto (+) della batteria. )
Premere verticalmente la fascetta Eper posizionarla correttamente contro labatteria. )
Bloccare la fascetta spostando il dentinodi posizionamento poi abbassando nuovamente la levetta D.

Non forzare premendo la levetta, perché se la fascetta non è benposizionata, il bloccaggio risultaimpossibile ; ricominciare la procedura.

208
Informazioni pratiche

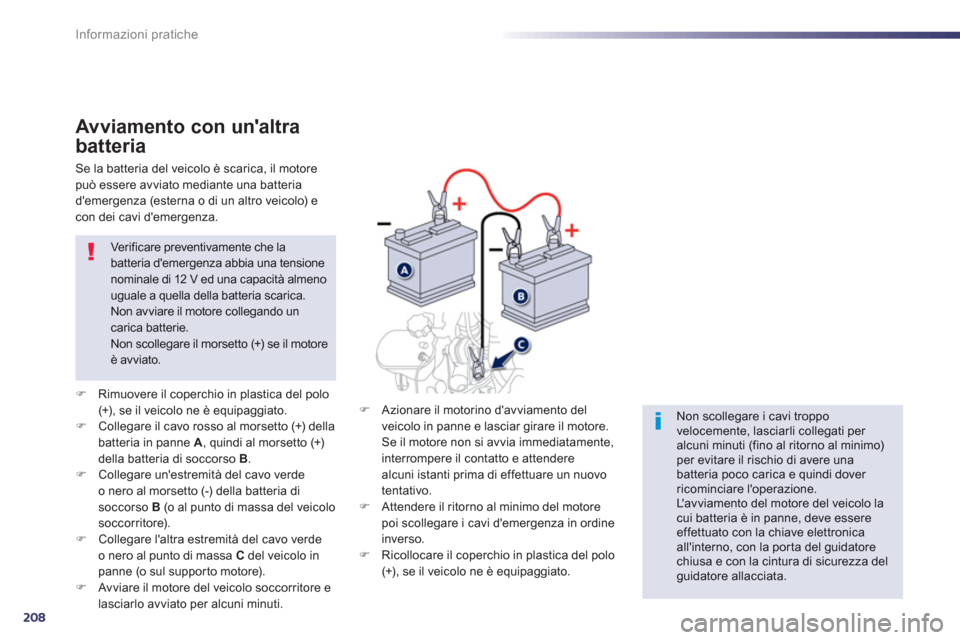

Avviamento con un'altra
batteria
)Rimuovere il coperchio in plastica del polo(+), se il veicolo ne è equipaggiato.)Collegare il cavo rosso al morsetto (+) della
batteria in panne A, quindi al morsetto (+)della batteria di soccorso B.)Collegare un'estremit

8
209
Informazioni pratiche

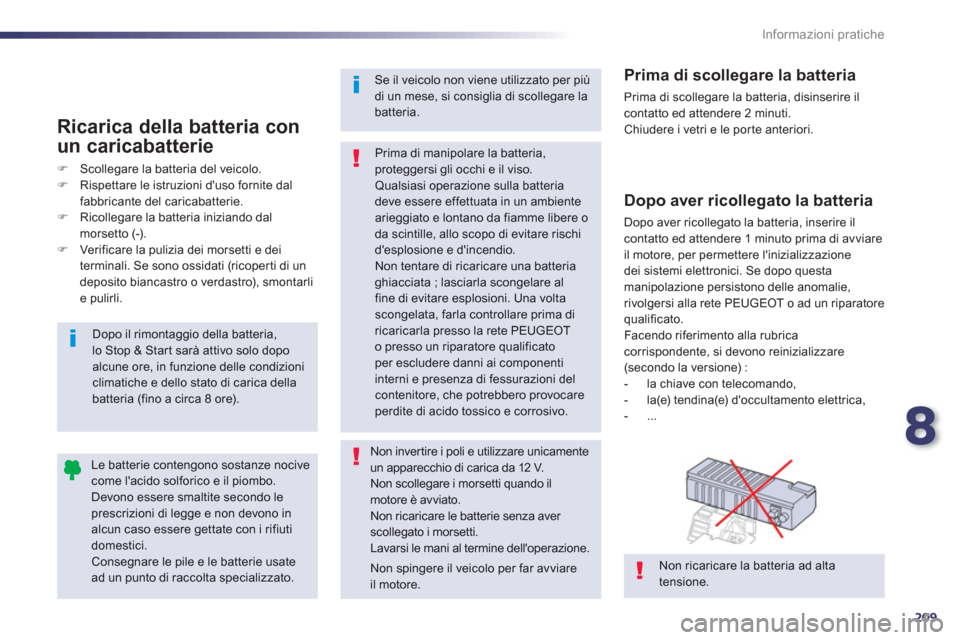

Dopo aver ricollegato la batteria

Dopo aver ricollegato la batteria, inserire ilcontatto ed attendere 1 minuto prima di avviare
il motore, per permettere l'inizializzazione
dei sistemi elettronici. Se dopo questa
manipolazione persistono delle anomalie,
rivol
gersi alla rete PEUGEOT o ad un riparatorequalificato.
Facendo riferimento alla rubrica corrispondente, si devono reinizializzare(secondo la versione) :


- la chiave con telecomando,

- la
(e) tendina(e) d'occultamento elettrica,

- ...









Prima di scollegare la batteria
Prima di scollegare la batteria, disinserire il contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Prima di manipolare la batteria, proteggersi gli occhi e il viso. Qualsiasi operazione sulla batteria deve essere effettuata in un ambiente arieggiato e lontano da fiamme libere oda scintille, allo scopo di evitare rischi d'esplosione e d'incendio. Non tentare di ricaricare una batteria ghiacciata ; lasciarla scongelare al fine di evitare esplosioni. Una voltascongelata, farla controllare prima di ricaricarla presso la rete PEUGEOTo presso un riparatore qualificatoper escludere danni ai componentiinterni e presenza di fessurazioni del contenitore, che potrebbero provocareperdite di acido tossico e corrosivo.
Non spingere il veicolo per far avviareil motore.


Se il veicolo non viene utilizzato per piùdi un mese, si consiglia di scollegare la batteria.
Le batterie contengono sostanze nocive come l'acido solforico e il piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiuti
domestici. Consegnare le pile e le batterie usatead un punto di raccolta specializzato.Non ricaricare la batteria ad alta tensione.


Dopo il rimontaggio della batteria,lo Stop & Star t sarà attivo solo dopoalcune ore, in funzione delle condizioni climatiche e dello stato di carica dellabatteria (fino a circa 8 ore).










Ricarica della batteria con
un caricabatterie
)Scollegare la batteria del veicolo. )Rispettare le istruzioni d'uso fornite dal
fabbricante del caricabatterie. )Ricollegare la batteria iniziando dalmorsetto (-).)Ver ificare la pulizia dei morsetti e dei
terminali. Se sono ossidati (ricoper ti di un
deposito biancastro o verdastro), smontarli e pulirli.

Non inver tire i poli e utilizzare unicamenteun apparecchio di carica da 12 V.Non scollegare i morsetti quando il motore

210
Informazioni pratiche

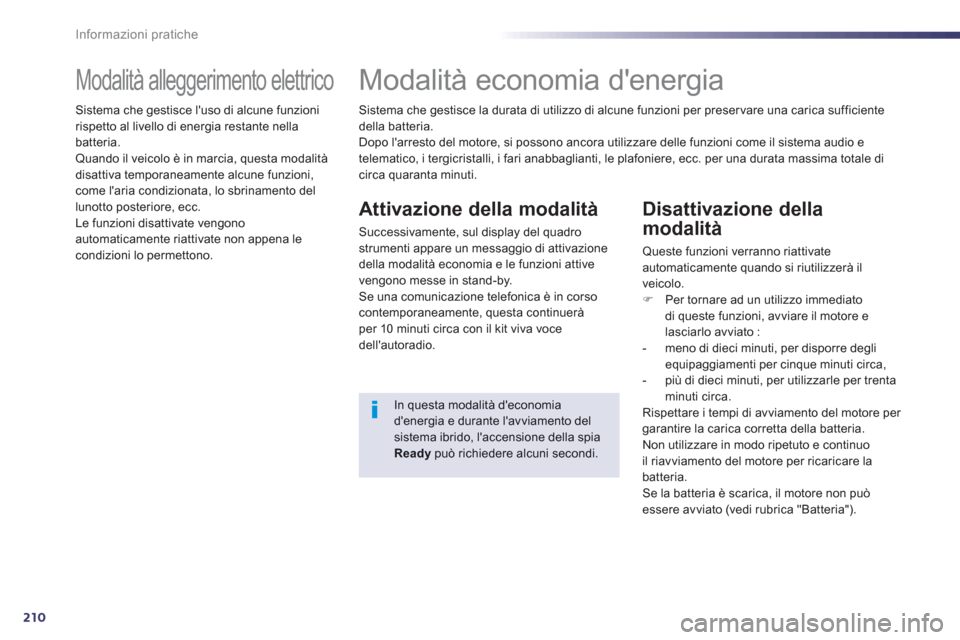

Modalità alleggerimento elettrico
Sistema che gestisce l'uso di alcune funzioni rispetto al livello di energia restante nellabatteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune
funzioni,come l'aria condizionata, lo sbrinamento del lunotto posteriore, ecc.
Le funzioni disattivate vengonoautomaticamente riattivate non appena lecondizioni lo permettono.
Sistema che
gestisce la durata di utilizzo di alcune funzioni per preservare una carica sufficiente della batteria.
Dopo l'arresto del motore, si possono ancora utilizzare delle funzioni come il sistema audio e
telematico, i ter
gicristalli, i fari anabbaglianti, le plafoniere, ecc. per una durata massima totale dicirca quaranta minuti.







Modalità economia d'energia


Attivazione della modalità

Successivamente, sul display del quadro
strumenti appare un messaggio di attivazione della modalità economia e le funzioni attivevengono messe in stand-by.
Se una comunicazione telefonica è in corsocontemporaneamente, questa continueràper 10 minuti circa con il kit viva voce dell'autoradio.

Disattivazione della
modalità
Queste funzioni verranno riattivate
automaticamente quando si riutilizzerà il
veicolo. ) Per tornare ad un utilizzo immediatodi queste funzioni, avviare il motore e
lasciarlo avviato :


- meno di dieci minuti, per disporre degli equipaggiamenti per cinque minuti circa,

- più di dieci minuti, per utilizzarle per trenta
minuti circa.
Rispettare i tempi di avviamento del motore per
garantire la carica corretta della batteria.
Non utilizzare in modo ripetuto e continuo
il riavviamento del motore per ricaricare la
batteria.
Se la batteria è scarica, il motore non può
essere avviato (vedi rubrica "Batteria").
In questa modalità d'economia d'energia e durante l'avviamento del sistema ibrido, l'accensione della spia Ready
può richiedere alcuni secondi.

8
211
Informazioni pratiche

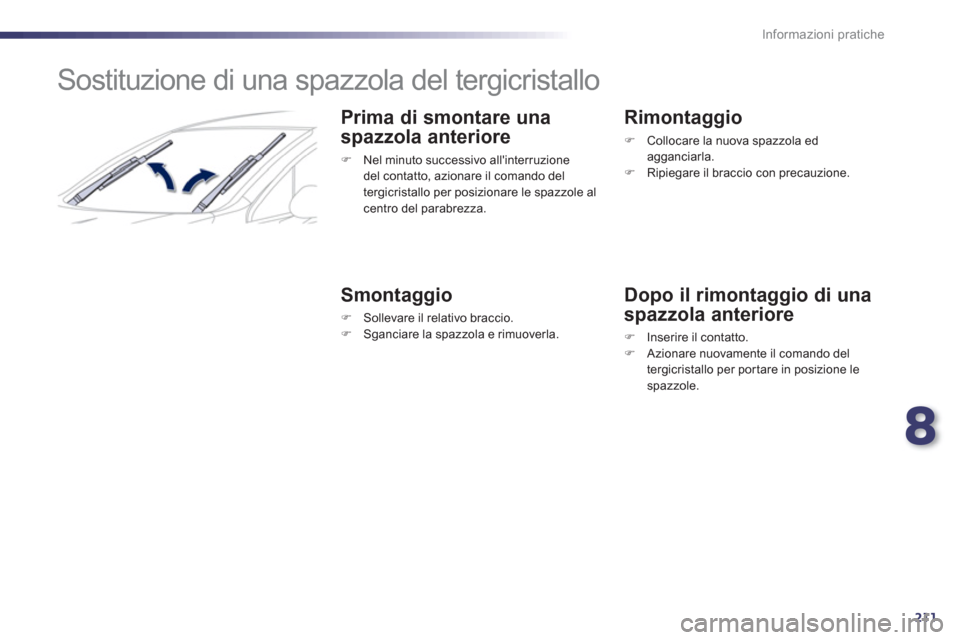

Sostituzione di una spazzola del tergicristallo
Prima di smontare una
s
pazzola anteriore
) Nel minuto successivo all'interruzionedel contatto, azionare il comando deltergicristallo per posizionare le spazzole alcentro del parabrezza.

Smontaggio
)
Sollevare il relativo braccio.)
Sganciare la spazzola e rimuoverla.


Rimontaggio
)
Collocare la nuova spazzola ed
agganciarla.
) Ripiegare il braccio con precauzione.


Dopo il rimontaggio di una
s
pazzola anteriore
) Inserire il contatto. )
Azionare nuovamente il comando del
tergicristallo per portare in posizione lespazzole.

212
Informazioni pratiche

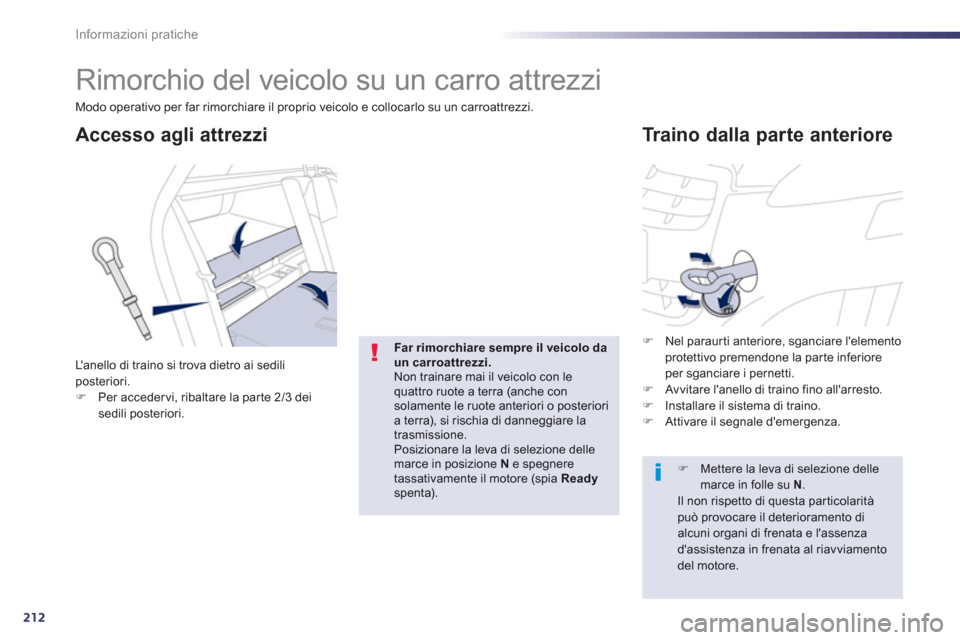

Rimorchio del veicolo su un carro attrezzi






Tr a i n o d a l l a parte anteriore Accesso agli attrezzi
L'anello di traino si trova dietro ai sedili posteriori.)Per acceder vi, ribaltare la parte 2/3 dei
sedili posteriori.
)Nel paraurti anteriore, sganciare l'elementoprotettivo premendone la parte inferioreper sganciare i pernetti.)Av vitare l'anello di traino fino all'arresto. )Installare il sistema di traino. )Attivare il segnale d'emergenza.

Far rimorchiaresempre il veicolo da un carroattrezzi.Non trainare mai il veicolo con lequattro ruote a terra (anche con solamente le ruote anteriori o posteriori a terra), si rischia di danneggiare latrasmissione.Posizionare la leva di selezione dellemarce in posizione Ne spegneretassativamente il motore (spia Readyspenta).

)
Mettere la leva di selezione dellemarce in folle su N.


Il non rispetto di questa particolarità può provocare il deterioramento di alcuni organi di frenata e l'assenzad'assistenza in frenata al riavviamento del motore. Modo operativo per far rimorchiare il proprio veicolo e collocarlo su un carroattrezzi.

8
213
Informazioni pratiche

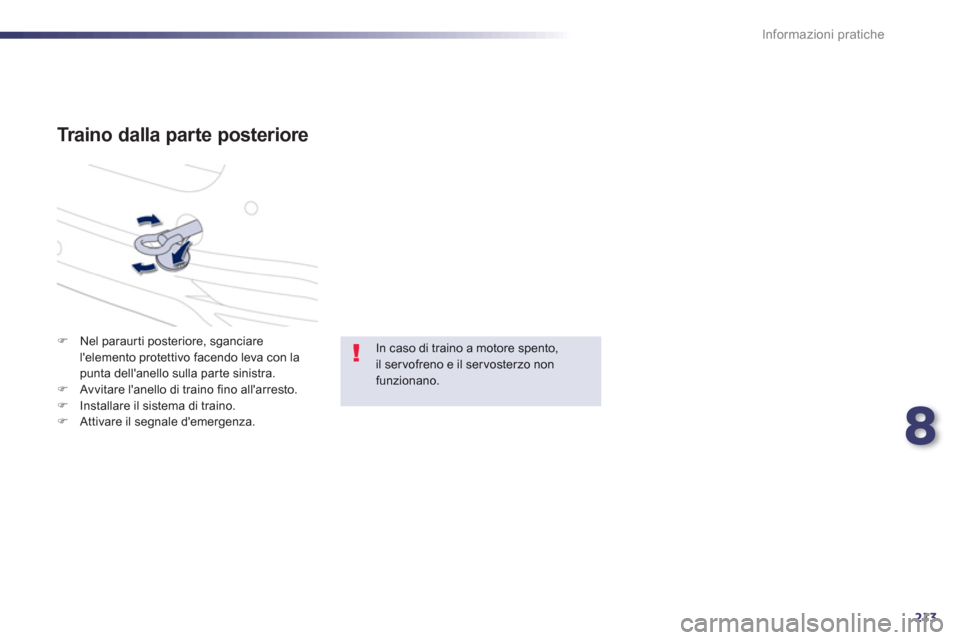

Tr a i n o d a l l a parte posteriore
)Nel paraurti posteriore, sganciare
l'elemento protettivo facendo leva con lapunta dell'anello sulla parte sinistra. )Av vitare l'anello di traino fino all'arresto. )Installare il sistema di traino. )Attivare il segnale d'emergenza.

In caso di traino a motore spento,il servofreno e il servosterzo nonfunzionano.

214
Informazioni pratiche

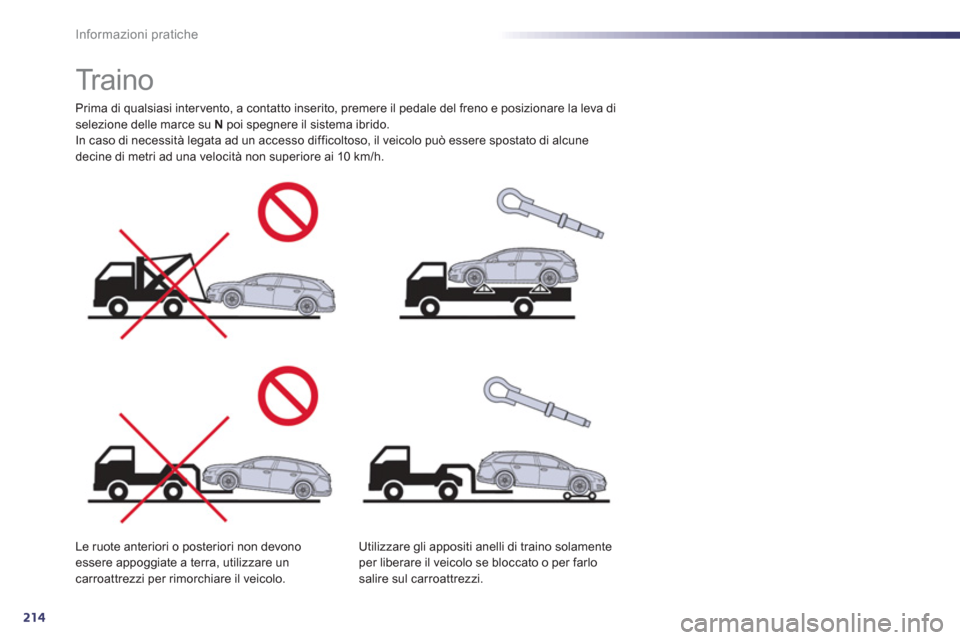

Tr a i n o
Prima di qualsiasi inter vento, a contatto inserito, premere il pedale del freno e posizionare la leva diselezione delle marce su N
poi spegnere il sistema ibrido.
In caso di necessità legata ad un accesso difficoltoso, il veicolo può essere spostato di alcune
decine di metri ad una velocità non superiore ai 10 km/h.
Le ruote anteriori o posteriori non devonoessere appoggiate a terra, utilizzare uncarroattrezzi per rimorchiare il veicolo.
Utilizzare gli appositi anelli di traino solamente per liberare il veicolo se bloccato o per farlo salire sul carroattrezzi.
