2013 Peugeot 508 RXH Manuale del proprietario (in Italian)

7
183

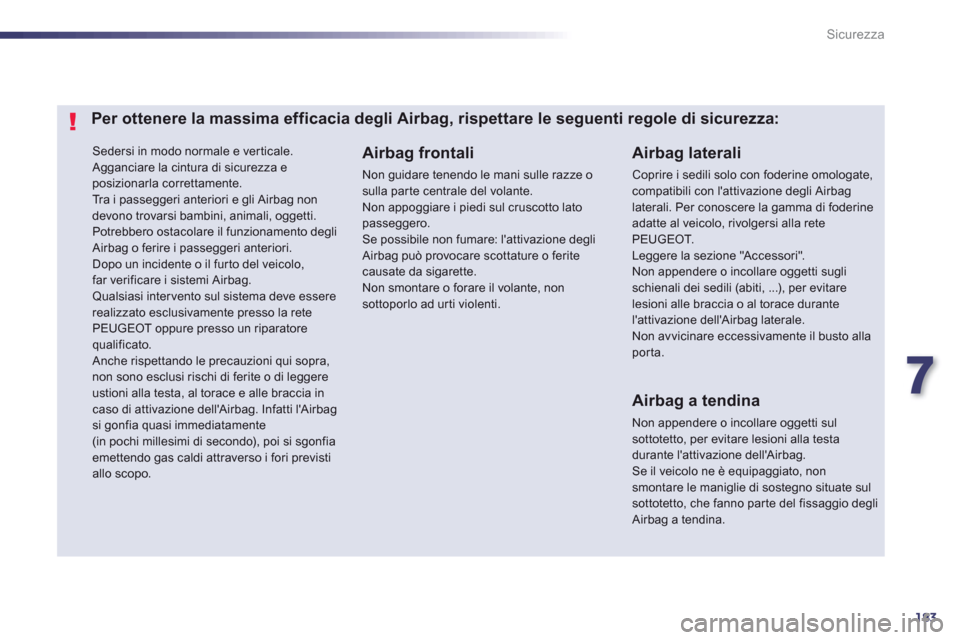

Sicurezza
Sedersi in modo normale e verticale. Agganciare la cintura di sicurezza eposizionarla correttamente. Tra i passeggeri anteriori e gli Airbag nondevono trovarsi bambini, animali, oggetti. Potrebbero ostacolare il funzionamento degliAirbag o ferire i passeggeri anteriori.
Dopo un incidente o il fur to del veicolo, far verificare i sistemi Airbag. Qualsiasi inter vento sul sistema deve essere realizzato esclusivamente presso la retePEUGEOT oppure presso un riparatore qualificato. Anche rispettando le precauzioni qui sopra,non sono esclusi rischi di ferite o di leggereustioni alla testa, al torace e alle braccia incaso di attivazione dell'Airbag. Infatti l'Airbag si gonfia quasi immediatamente
(in pochi millesimi di secondo), poi si sgonfia emettendo gas caldi attraverso i fori previsti allo scopo.
Airbag laterali
Coprire i sedili solo con foderine omologate,compatibili con l'attivazione degli Airbag laterali. Per conoscere la gamma di foderineadatte al veicolo, rivolgersi alla rete PEUGEOT. Leggere la sezione "Accessori". Non appendere o incollare oggetti sugli schienali dei sedili (abiti, ...), per evitare lesioni alle braccia o al torace durante l'attivazione dell'Airbag laterale.Non avvicinare eccessivamente il busto allaporta.



Airbag frontali

Non guidare tenendo le mani sulle razze osulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto latopasseggero. Se possibile non fumare: l'attivazione degliAirbag può provocare scottature o ferite causate da sigarette.
Non smontare o forare il volante, nonsottoporlo ad urti violenti.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testadurante l'attivazione dell'Airbag.Se il veicolo ne è equipaggiato, non smontare le maniglie di sostegno situate sulsottotetto, che fanno parte del fissaggio degliAirbag a tendina.
Per ottenere la massima efficacia degli Airbag, rispettare le seguenti regole di sicurezza:

184
Informazioni pratiche
Sistema completo, costituito da uncompressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire direcarsi all'officina più vicina.
È destinato a riparare la maggior par te delleforature che potrebbero compromettere ilpneumatico, localizzate sul battistrada o sulla spalla del pneumatico.

















Kit di riparazione provvisoria pneumatici
Accesso al kit



Elenco degli attrezzi

I seguenti attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere utilizzati per altri scopi.
1.Compressore 12 V.
Contiene un prodotto di riempimento, che permette di riparare temporaneamentela ruota e di regolare la pressione del pneumatico.
2. Uno spessore *
per immobilizzare una ruotaanteriore del veicolo. 3.
Anello amovibile per il traino.
Vedere sezione "Traino del veicolo".



*

Secondo il Paese di destinazione o
equipaggiamento.

8
185
Informazioni pratiche
A.Selettore di posizione "Riparazione" o
"Gonfiaggio".B.Interruttore acceso "I"/ spento "O".C.Tasto di gonfiaggio. D.Manometro (in bar o p.s.i.). E.
Vano comprendente :
- un cavo con adattatore per presa 12 V,
- vari adattatori di gonfiaggio per accessori, tipo palloni, pneumatici di bicicletta...


Descrizione del kit
F.
Cartuccia di prodotto di riempimento. G.
Tubo bianco con tappo per la riparazione. H.Tubo nero per il gonfiaggio. I.Etichetta autoadesiva promemoria velocità.


L'etichetta promemoria velocità Ideve essere incollata sul volante per ricordare che è presente una ruota ad utilizzo temporaneo.
Non superare la velocità di 80 km/h quando si guida in presenza di un pneumatico riparato con questo tipodi kit.

186
Informazioni pratiche
Procedura di riparazione
1. Riempimento del foro )
Srotolare completamente il tubo bianco G.)
Allentare il tappo del tubo bianco. )
Collegare il tubo bianco alla valvola del
pneumatico da riparare.
)Collegare la presa elettrica del compressore alla presa 12 V del veicolo. )Av viare il motore del veicolo e lasciarloavviato.



Attenzione, se ingerito, il prodotto

8
187
Informazioni pratiche

Se entro cinque-sette minuti circa,non viene raggiunta la pressionenecessaria, significa che il pneumaticonon è riparabile ; consultare la retePEUGEOT o un riparatore qualificato per la riparazione del veicolo.


)Avviare il compressore portando
l'interruttore B
in posizione "I"
fino aquando la pressione del pneumaticoraggiunge i 2,0 bar.
Il prodotto di riempimento è iniettato in
pressione nel pneumatico ; non scollegareil tubo dalla valvola durante questa
operazione (rischio di schizzi di prodotto).

)
Rimuovere il kit e riavvitare il tappo del
tubo bianco.
Prestare attenzione a non sporcare il
veicolo con tracce di liquido. Conser vare il
kit a por tata di mano. ) Guidare immediatamente per circacinque chilometri, a velocit

188
Informazioni pratiche
2. Gonfiaggio )
Collegare nuovamente la presa elettrica
del compressore alla presa 12V del
veicolo. ) Av viare di nuovo il motore del veicolo elasciarlo avviato.
)Regolare la pressione con il compressore(per gonfiare : interruttore Bin posizione"I"
; per sgonfiare, interruttore Bin posizione "O"e pressione del pulsante C), secondo l'etichetta di pressione deipneumatici del veicolo, situata all'altezza della por ta del guidatore.
Un conseguente calo di pressione
indica che la perdita non è stata riparatacorrettamente; consultare la rete
PEUGEOT o un riparatore qualificato per lariparazione del veicolo.)Togliere il kit e riporlo.
)Guidare a velocit

8
189
Informazioni pratiche

Rimozione della cartuccia
)Sistemare il tubo nero. )Staccare la base a gomito del tubo bianco. )Tenere il compressore ver ticalmente. )Svitare la cartuccia dal basso.



Prestare attenzione al gocciolamento del liquido.
La data limite di utilizzo del liquido

190
Informazioni pratiche










Sostituzione di una ruota Modo operativo per la sostituzione di una ruota difettosa con la ruota di scorta, mediante gli attrezzi in dotazione.
Gli attrezzi si trovano nel bagagliaio, dietro ai sedili posteriori.
Accesso agli attrezzi


Elenco degli attrezzi *




3.Attrezzo per coperchietti dei bulloni.
Permette di rimuovere gli elementi protettivi
(coperchietti) dei bulloni per le ruote inalluminio.4. Boccola per bullone antifur to (situata nel cassettino portaoggetti).
Permette di adattare la manovella di smontaggio ruota ai bulloni speciali
"antifurto".
5. Un cuneo per immobilizzare una ruota del
veicolo.
6.Anello di traino.
Vedi paragrafo "Traino del veicolo".

Prima di qualsiasi inter vento sulveicolo, interrompere il contatto (spia Readyspenta) per evitare rischi di ferite causate da un funzionamentoautomatico del motore.
Nel caso di utilizzo di un apparecchio disollevamento (cric ad esempio), occorre
utilizzare gli alloggiamenti previsti al fine di non danneggiare i cavi dell'alta tensione.
Tu t t i
questi attrezzi sono specifici per questo veicolo e possono variare secondo l'equipaggiamento. Non farne un utilizzo diverso.1.Manovella di smontaggio ruote.
Permette di staccare il copricerchio e di
togliere i bulloni della ruota. 2. Cric con manovella integrata.
Permette il sollevamento del veicolo.

*
Secondo il Paese di commercializzazione.
