2013 Peugeot 508 Hybrid Инструкция по эксплуатации (in Russian)

1
31
Контрольные приборы, индикаторы и сигнализаторы
Индикатор на панели приборовСостояниеПричинаЧто делать / Примечание



Давлениемасла вдвигателе

Горит постоянно.Система смазки двигателя
неисправна. Немедленно остановитесь, соблюдая при этом правилаи все необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, выключите зажигание и обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.



Зарядаккумуляторнойбатареи


Горит постоянно.Неисправен контур подзарядкибатареи (загрязнены или ослаблены
клеммы, ремень генератора
ослаблен или оборван, ...).
Сигнализатор должен погаснуть при запуске двигателя.
Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.



Дверь (-и) не закрыта (-ы)

Го р и т постояннос сообщением,указывающим на
дверь, при скорости
ниже 10 км
/q.
Дверь или багажное отделение не закрыты. Закройте дверь (-и).


Го р и т постояннос сообщением,указывающим на дверь
в сопровождении
зв
учащего зуммера,
при скорости выше
1
0 км/q.

32
Контрольные приборы, индикаторы и сигнализаторы
СигнализаторСостояниеПричинаЧто делать / Примечания



ПодушкибезопасностиГорит временно. При включении зажигания онзагорается на несколько секунд и затем гаснет.
Сигнализатор должен погаснуть с запуском двигателя.Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Го р и т постоянно.
Неисправна система одной из подушек
безопасности или преднатяжителя
одного из ремней безопасности.Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.



АдаптивныефарыМигает. Система адаптивных фар
неисправна. Обратитесь в сервисную сеть PEUGEOT или вспециализированный техцентр.



Ремень (ремни) безопасности не пристегнут(-ы) / отстегнут(-ы)
Горит постоянно,затем мигает в сопровождении звучащего зуммера.Ремень не пристегн
ут, либо его отстегнули.Вытяните лямку и вставьте язычок в замок ремня безопасности.

1
33
Контрольные приборы, индикаторы и сигнализаторы
Указатель температуры
охлаж дающе
й жидкости

Если на работающем двигателе стрелкауказателя температуры находится:


- в зоне A, значит температура в норме,

- в зоне B, значит температура слишком высока; при этом загорается центральный сигнализатор
неисправности STOP
в сопровождении
зуммера и сообщения на дисплее
панели приборов.
Немедленно остановитесь
, соблюдая
при этом правила и все необходимые
меры предосторожности на дороге. Подождите несколько минут, преж де чем заглушить двигатель.
Проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре. На движ
ущемся автомобиле температура и давление в системе охлаждения двигателяподнимаются за несколько минут с началадвижения.
Чтобы пополнить уровень: )
дождитесь охлаждения двигателя,
)
отверните крышку на два оборота и дождитесь снижения давления, )
после того, как давление упадет, снимите крышку, )
долейте охлаж дающую жидкость дометки "MA XI".

При включении зажигания и на движущемся
автомобиле этот прибор показывает
температуру масла в двигателе.
Стрелка в зоне C
показывает нормальную температуру.
Если стрелка достигла зоны D, температура масла слишком высока.
Сбавьте скорость, и его температура
понизится.


Указатель температуры
м
асла в двигателе
Будьте внимательны при доливкеохлаждающей жидкости, чтобыне обжечься. Не превышайтемаксимальный уровень (он отмечен на бачке).

34
Контрольные приборы, индикаторы и сигнализаторы


*
В зависимости от страны поставки
автомобиля.
Бортовая система самодиагностики CHECK ("автотест")
Автоматический запуск режима CHECK
При включении зажигания контрольные лампы всехдиагностируемых систем загораются. Через несколькосекунд они гаснут. Одновременно запускается автоматическая самодиагностика систем автомобиля "CHECK".
Если обнаружена неисправность
Если обнаружена какая-либо "мелкая"
неисправность: загорится контрольная лампанеисправной системы, а затем погаснет.
Вы можете завести автомобиль, однако
Вам следует срочно проконсультироваться
в се
рвисной сети PEUGEOT или в специализированном техцентре.
При обнаружении какой-либо "существенной"
неисправности: контрольные лампы
неисправных систем б
удут горетьодновременно с символом STOP или SERVICE.
Не запускайте двигатель.
Срочно обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.


Ручной запуск режима CHECK

Нажатием на кнопку "CHECK"
на комбинации приборовсамодиагностика систем автомобиля CHECK включается
вручную.
Данная функция позволяет выявить в любой момент(ijb включенном зажигании или работающем двигателе)
наличие неисправностей и сбоев в работе систем.
Пока подушка безопасности переднего пассажира будетоставаться отключенной
* , сигнализатор будет гореть.

На дисплее автомобиля, движущегося с включенным двигателем, индицируются сигнализаторы неисправных систем (при наличии неисправностей).
Если никаких "существенных"
неисправностей не обнаружено, двигатель можно запускать.


Регулятор подсветки
панели п
риборов

При включенном наружном освещении,
нажимайте на кнопку В
для увеличения
яркости подсветки панели приборов
и салона, или на кнопку А
для ее уменьшения.
По достижении желаемой яркости отпустите кнопку.

1
35
Контрольные приборы, индикаторы и сигнализаторы
Указатель пробега до планового технического обслуживания
Если до технического обслуживанияосталось больше 3 000 км
После включения зажигания на дисплей не выводится
никакой информации о техническом обслуживании.

Бортовая система, информирующая водителя опробеге, который осталось пройти автомобилю доочередного технического обслуживания в соответствии с регламентом, разработанным изготовителем.
Отсчет пробега начинается с момента последнего
обнуления указателя. При этом протяженность пробега определяется по двум параметрам:-по общему пробегу автомобиля,-по времени, истекшему с момента прохождения
последнего техобслуживания.
Если до технического обслуживанияосталось от 1 000 км до 3 000 км уу
После включения зажигания загорается на
5 секунд символ гаечного ключа. На дисплеесчетчика общего пробега показывается количество
километров, оставшихся до очередного технического обслуживания.
Пример: до ближайшего очередного технического обслуживания автомобилю осталось пройти 2 800 км.
После включения зажигания в течение 5 секунддисплей показывает:
5 секунд спустя после включения зажигания символ
гаечного ключа погаснет
; счетчик пробега продолжиттработать в обычном режиме. На дисплее счетчика
будут показываться общий и суточный пробеги.


Если до технического обслуживания
осталось меньше 1 000 км
Пример:
до ближайшего очередного технического
обслуживания автомобилю осталось пройти 900 км.
После включения зажигания в течение 5 сек
унддисплей показывает:

5 секунд спустя после включения
зажигания счетчик пробега продолжит
работать в обычном режиме. Символ
гаечного ключа останется го
реть
, чтобы
вы знали о приближающемся техническом
обслуживании.

Загоревшийся символ гаечного ключа сопровождается сообщениемна дисплее панели приборов.

36
Контрольные приборы, индикаторы и сигнализаторы
Если срок очередного технического обслуживания пропущен рр
При каждом включении зажигания в течение 5 секунд
будет мигать символ гаечного ключачтобы напомнить онеобходимости срочно пройти техническое обслуживание. Пример:
автомобиль прошел 300 км после пропущенного технического обслуживания. После включения зажигания в течение 5 секунд дисплей
показывает:

Недостающий пробег может бытьдополнен фактором времени - взависимости от манеры использования автомобиля владельцем.

Га е ч н ы й ключ может также загоратьсяи в случаях, когда истек двухлетний срок прохождения техобслуживания.

Если по окончании этой операции Вы решили отключить аккумуляторную батарею, сначала заприте автомобиль и выждите не менее пятиминут, чтобы проведенная установка на нользафиксировалась в памяти компьютера.
5 секунд спустя после включения зажигания счетчик пробега продолжит работать в
обычном режиме. Символ гаечного ключа
останется гореть .
Установка на ноль указателя
планового технического обслуживания

После прохож дения очередного планового технического обслуживания счетчик указателя следует вновь установить на ноль.
Для этого необходимо выполнить следующие действия:


) выключите зажигание, )
нажмите и удерживайте нажатой кнопкуустановки на ноль счетчика пробега за поездку,)
включите зажигание; счетчик пробега начнет
обратный отсчет,)
когда на дисплее высветится "=0"
, отпустите "кнопку; символ гаечного ключа при этом
погаснет.


Информация о плановом ТО

Вы можете в любой момент узнать, сколько
километров Вам еще осталось проехать
до наступления необходимости пройти
плановое техническое обсл
уживание. )Нажмите на кнопку обнуления счетчика
пробега за поездку.
При этом параметр пробега,
оставшегося до планового техническогообслуживания, появится на несколькосекунд и исчезнет.

1
37
Контрольные приборы, индикаторы и сигнализаторы

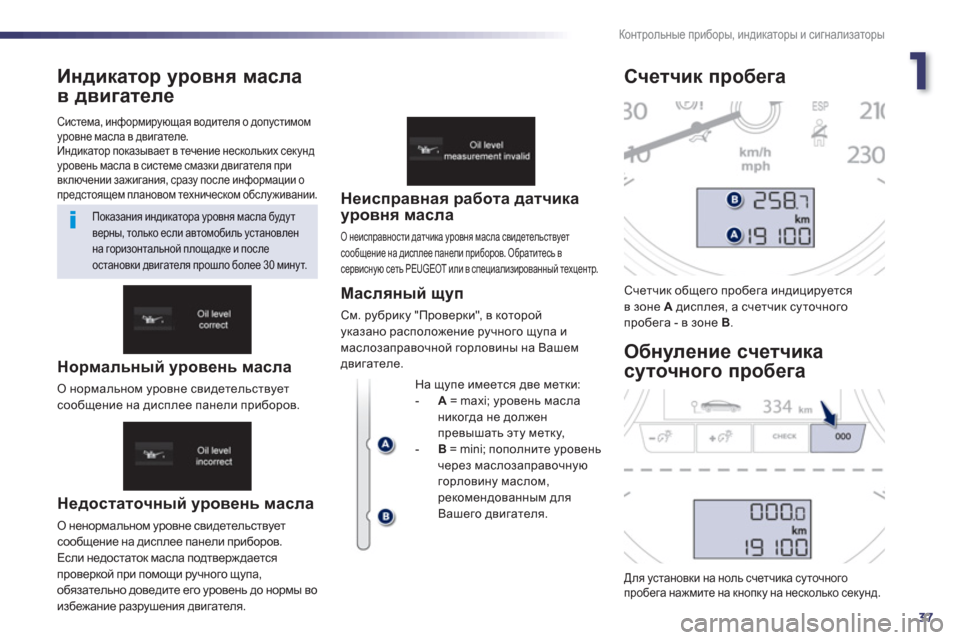

Индикатор уровня масла
в двиг
ателе


Недостаточный уровень масла
О ненормальном уровне свидетельствуетсообщение на дисплее панели приборов.
Если недостаток масла подтверждается
проверкой при помощи ручного щупа,
обязательно доведите его уровень до нормы во
избежание разрушения двигателя.
Неисправная работа датчикауровня масла
О неисправности датчика уровня масла свидетельствуетсообщение на дисплее панели приборов. Обратитесь в сервисную сеть PEUGEOT или в специализированный техцентр.
Масляный щуп
См. рубрику "Проверки", в которой указано расположение ручного щупа и маслозаправочной горловины на Вашемдвигателе. Счетчик о
бщего пробега индицируется
в зоне A
дисплея, а счетчик суточногопробега - в зоне B .


Для установки на ноль счетчика суточного
пробега нажмите на кнопку на несколько секунд.


Счетчик пробега

Обн
уление счетчика
суточного пробега
Система, информирующая водителя о допустимомуровне масла в двигателе.
Индикатор показывает в течение нескольких секунд уровень масла в системе смазки двигателя привключении зажигания, сразу после информации опредстоящем плановом техническом обслуживании.

Показания индикатора уровня масла будут
верны, только если автомобиль установленна горизонтальной площадке и после остановки двигателя прошло более 30 минут.

На щупе имеется две метки: -A
= maxi; уровень масла
никогда не должен
превышать эту метку, -B
= mini; пополните уровень
через маслозаправочнуюгорловину маслом, рекомендованным для
Вашего двигателя.


Нормальный уровень масла

О нормальном уровне свидетельствуетсообщение на дисплее панели приборов.

38
Контрольные приборы, индикаторы и сигнализаторы

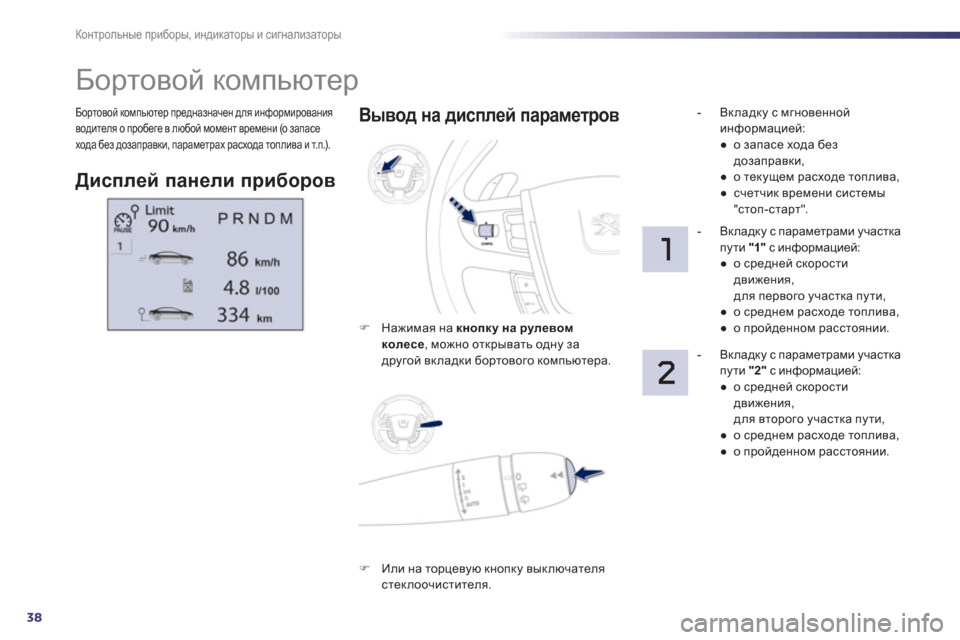

Бортовой компьютер предназначен для информирования
водителя о пробеге в любой момент времени (о запасе
хода без дозаправки, параметрах расхода топлива и т.п.).









Бортовой компьютер

Дисплей панели приборов



Вывод на дисплей параметров
)
Нажимая на кнопку на рулевом
колесе , можно открывать одну за
другой вкладки бортового компьютера.


-
Вкладку с мгновенной
информацией:


●
о запасе хода без
д
озаправки,

●
о текущем расходе топлива,

●
счетчик времени системы "стоп-старт".



-
Вкладку с параметрами участка
пути "1"
с информацией:


●
о средней скоростидвижения,
для первого участка пути,

●
о среднем расходе топлива,

●
о пройденном расстоянии.





-
Вкладку с параметрами участка
пути "2"с информацией:


●
о средней скоростидвижения,
для второго участка пути,

●
о среднем расходе топлива,

●
о пройденном расстоянии.



)
Или на торцевую кнопку выключателястеклоочистителя.
